在工作日常中難免會遇到一些大屏項目，對於中台類型產品，少不了數據流通顯示環節。
今天就給大家講解一種實現數據流通圖的寫法。
等不及的小夥伴直接翻到最底部，把html代碼拷貝出來，粘貼到你的html內就能看到效果。
需求：

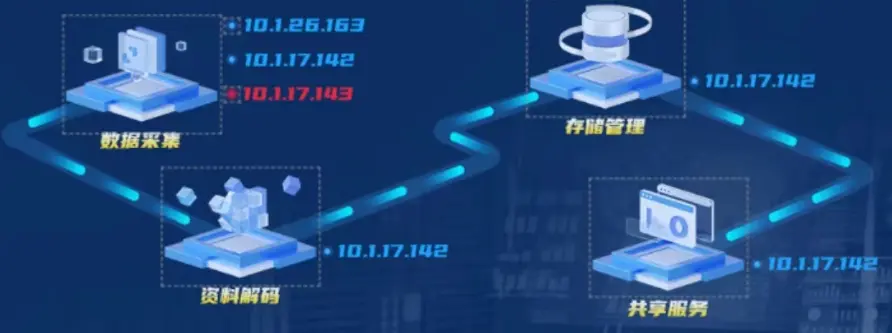

實現下圖所示:
分析：
拿到設計稿後我們首先要做的是分析此圖該用哪種技術實現？
第一步：應該使用定位實現圖中的文本和靜態元素
第二步：難點分析；需要動態展現數據流。這裏因為動畫很簡單，所以選擇svg實現。
第三步：佈局，以及排版；把設計稿先固定寬高，以後通過縮放實現適配。

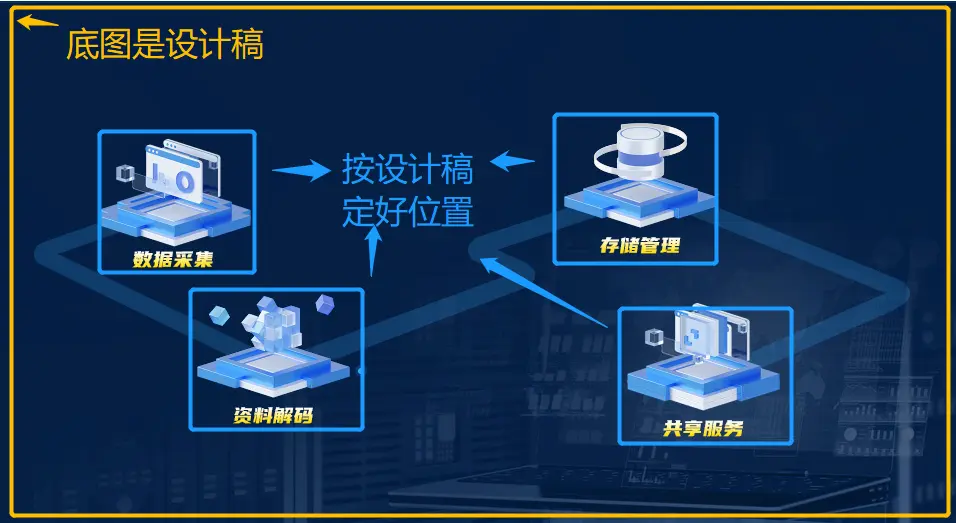

先實現這樣的佈局。實現佈局時候，將整體設計稿定當作背景。

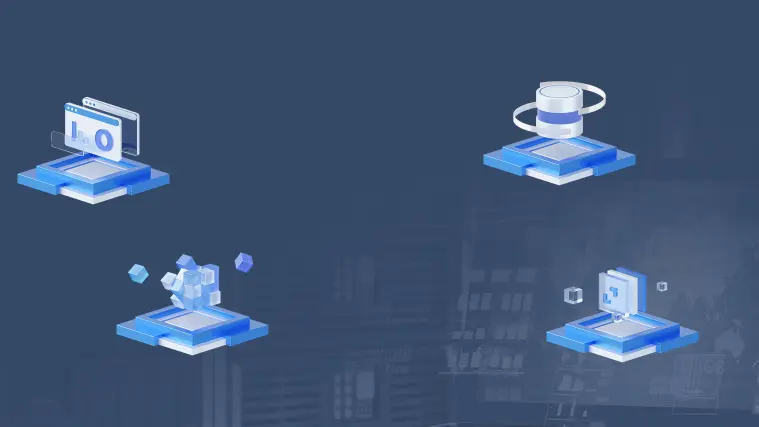

可以先把大體佈局寫好。也可以先實現動圖。這裏我們選擇實現大體佈局。再把設計稿背景去掉。

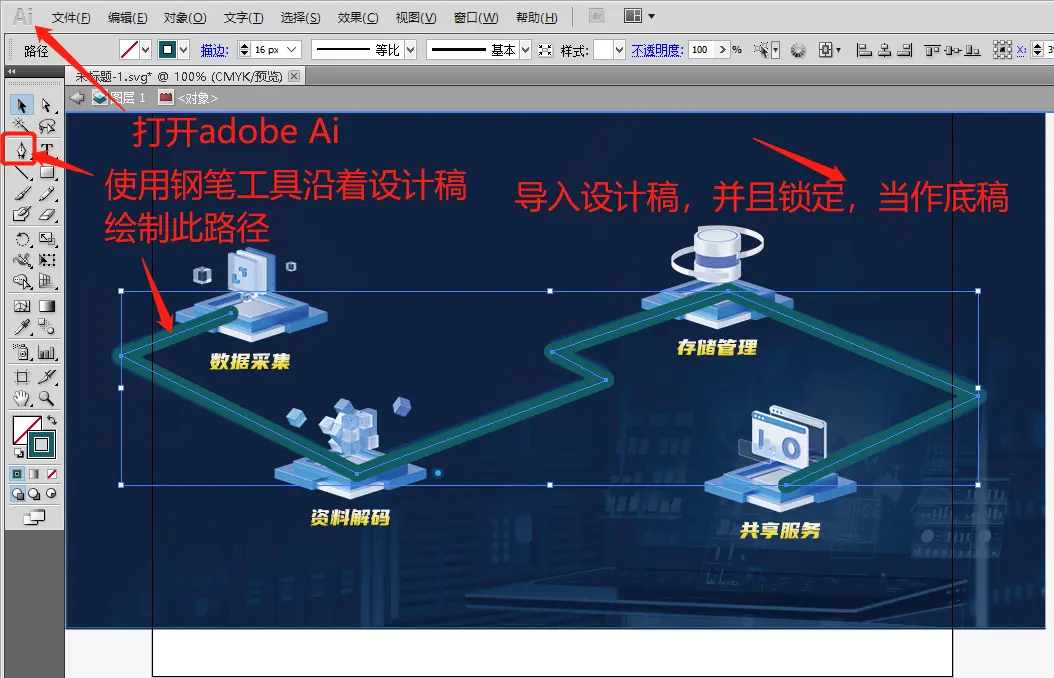

接着製作svg路徑

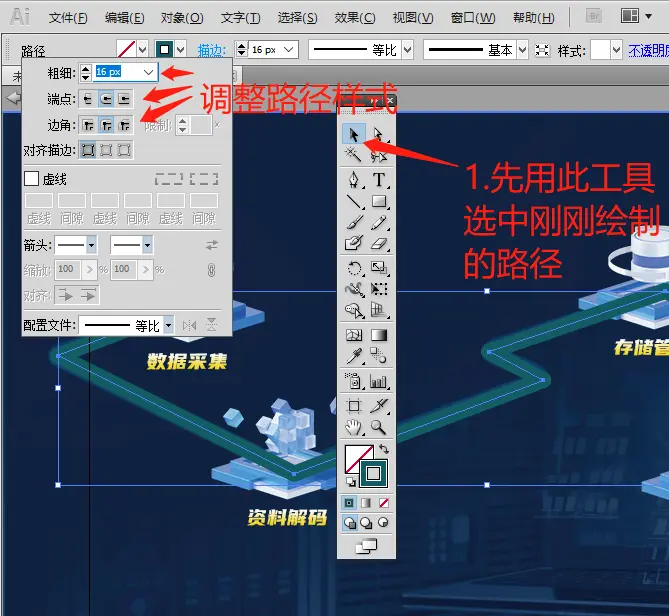

調整路徑樣式

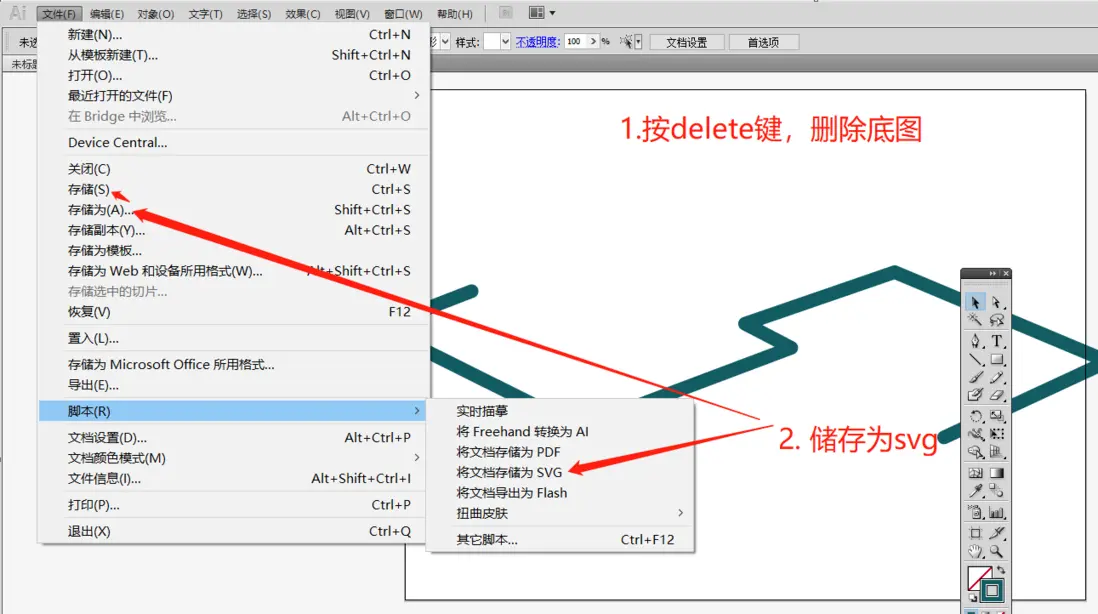

導出svg

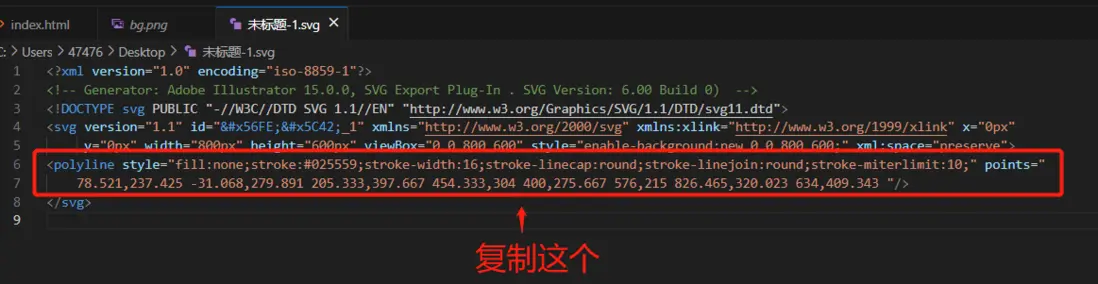

在VScode打開剛剛儲存的svg，複製剛剛svg中的多邊形或者路徑，並粘貼到空svg內
<!-- 這裏的980和526就是設計稿寬高 -->
<!-- 給polyline設置style，和設計稿對齊。 -->
<svg xmlns="http://www.w3.org/2000/svg" width="980" height="526">
<polyline style="fill:none;stroke-width:16;stroke-linecap:round;stroke-linejoin:round;stroke-miterlimit:10; stroke:rgb(58 171 255 / 20%); transform: translate(83px, -31px); " points="
78.521,237.425 -31.068,279.891 205.333,397.667 454.333,304 400,275.667 576,215 826.465,320.023 634,409.343 "
/>
</svg>再就是一步一步調整；添加漸變色，添加動畫屬性等等。就完成了。下面是整體代碼：複製粘貼到你的html內就能看到效果辣！
<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<meta http-equiv="X-UA-Compatible" content="IE=edge">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>Document</title>
</head>
<body>
<div style="width:980px;height: 526px; background-image: url(./gbs.png); position: relative;">
<div style="position: absolute;width: 100%;height: 100%;">
<svg xmlns="http://www.w3.org/2000/svg" width="980" height="526" viewBox="0 0 980 526">
<defs>
<linearGradient id="gradient" x1="0%" y1="0%" x2="100%" y2="0%">
<stop offset="0%" style="stop-color: #0285FF;" />
<stop offset="5%" style="stop-color: #00FCFF;" />
<stop offset="10%" style="stop-color: #0285FF;" />
<stop offset="15%" style="stop-color: #00FCFF;" />
<stop offset="20%" style="stop-color: #0285FF;" />
<stop offset="25%" style="stop-color: #00FCFF;" />
<stop offset="30%" style="stop-color: #0285FF;" />
<stop offset="35%" style="stop-color: #00FCFF;" />
<stop offset="40%" style="stop-color: #0285FF;" />
<stop offset="45%" style="stop-color: #00FCFF;" />
<stop offset="50%" style="stop-color: #0285FF;" />
<stop offset="55%" style="stop-color: #00FCFF;" />
<stop offset="60%" style="stop-color: #0285FF;" />
<stop offset="65%" style="stop-color: #00FCFF;" />
<stop offset="70%" style="stop-color: #0285FF;" />
<stop offset="75%" style="stop-color: #00FCFF;" />
<stop offset="80%" style="stop-color: #0285FF;" />
<stop offset="85%" style="stop-color: #00FCFF;" />
<stop offset="90%" style="stop-color: #0285FF;" />
<stop offset="95%" style="stop-color: #00FCFF;" />
<stop offset="100%" style="stop-color: #0285FF;" />
</linearGradient>
</defs>
<polyline style="fill:none;stroke-width:10;stroke-linecap:round;stroke-linejoin:round;stroke-miterlimit:10;transform: translate(83px, -31px);" points="
78.521,237.425 -31.068,279.891 205.333,397.667 454.333,304 400,275.667 576,215 826.465,320.023 634,409.343 "
stroke-dasharray="70" stroke-dashoffset="0" stroke="url(#gradient)"
>
<animate
attributeName="stroke-dashoffset"
attributeType="XML"
values="980;0;"
dur="5s"
repeatCount="indefinite"
></animate>
</polyline>
<polyline style="fill:none;stroke-width:16;stroke-linecap:round;stroke-linejoin:round;stroke-miterlimit:10; stroke:rgb(58 171 255 / 20%); transform: translate(83px, -31px); " points="
78.521,237.425 -31.068,279.891 205.333,397.667 454.333,304 400,275.667 576,215 826.465,320.023 634,409.343 "
/>
</svg>
</div>
<!-- 這裏你們沒有背景圖片。可以自己設置成一個純色背景，就可以看到是覆蓋在動圖上面的 -->
<div style="width:160px;height: 120px;background-image: url(./CnRxMh.png); position: absolute;left: 106px;top:132px;border:1px solid red;">元素1</div>
<div style="width:160px;height: 120px;background-image: url(./K1R8bm.png); position: absolute;left: 205px;top:285px;border:1px solid red;">元素2</div>
<div style="width:160px;height: 120px;background-image: url(./Omc8gl.png); position: absolute;left: 572px;top:115px;border:1px solid red;">元素3</div>
<div style="width:160px;height: 120px;background-image: url(./fwilwN.png); position: absolute;left: 635px;top:296px;border:1px solid red;">元素4</div>
</div>
</body>

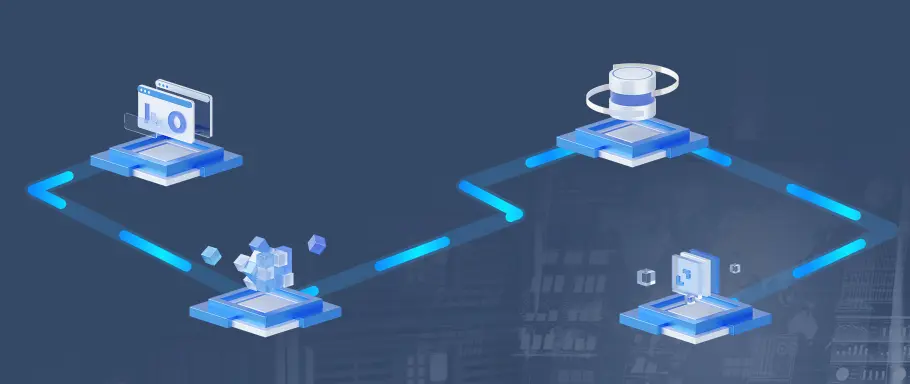

</html>效果圖：
如果覺得有幫到你，請給個關注，點個贊吧!
注意：由於是使用定位實現，所以一定要注意元素擺放的先後順序。先繪製流動圖，再繪製其他元素，這樣就被蓋在流動圖上面。
