HarmonyOS ArkTS 組件進階 - Polyline 自學指南

1. Polyline 是什麼？

Polyline 是 ArkUI 提供的 折線繪製組件，簡單説就是：給它一串點座標，它會按順序把這些點用線段連起來。

特點：

  • 支持 任意多個點，適合繪製路徑、折線圖、軌跡線等；

  • 可以控制：

    • 寬高（繪製區域）；
    • 線條顏色、粗細、透明度；
    • 虛線樣式（線段長度/間隔長度）；
    • 拐角樣式（圓角 / 斜接 / 斜切）；
    • 端點樣式（方頭 / 圓頭等）；
    • 抗鋸齒；
  • 支持 attributeModifier 動態更新屬性（API 18+）；
  • 支持通過 AttributeUpdater.updateConstructorParams 更新構造參數（API 20+）。

基礎信息：

  • 組件名：Polyline
  • 子組件：無（它就是繪製一條線，不是容器）

  • 支持版本：

    • API 7 起支持；
    • ArkTS 卡片支持：API 9+；
    • 元服務 API：API 11+；
    • PolylineOptions 標準化：API 18+；
    • updateConstructorParams：API 20+。

適用場景舉例：

  • 簡單折線圖、趨勢線；
  • 地圖/路徑軌跡（示意）；
  • 裝飾線條（例如波浪線、路線引導）；
  • 連線類交互（比如“步驟 1→2→3”的可視化）。

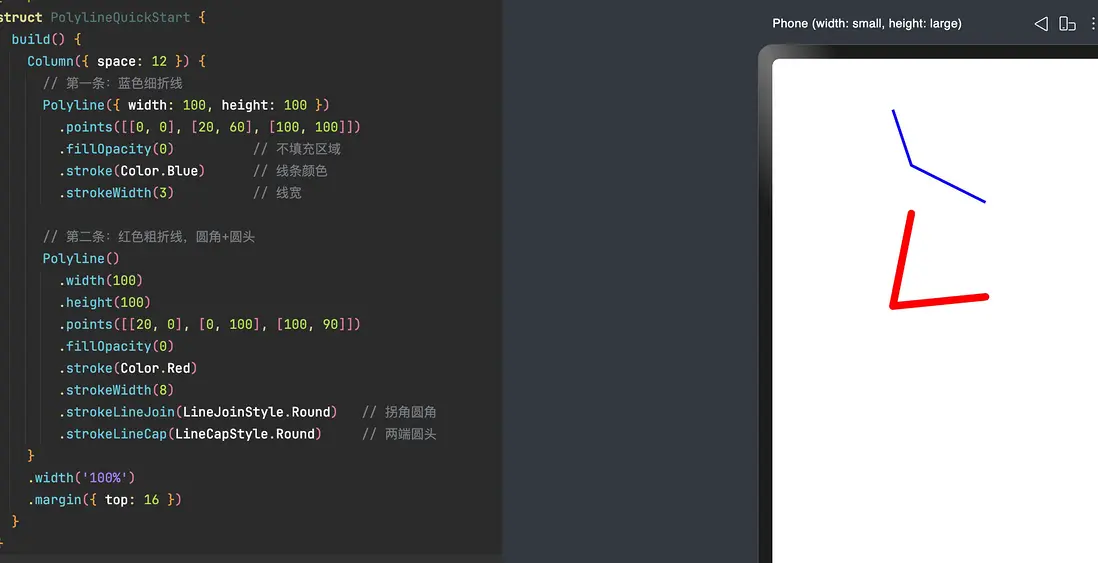

2. 快速上手：畫兩條折線試試


先不想太多，把它畫出來再説。

// xxx.ets
@Entry
@Component
struct PolylineQuickStart {
  build() {
    Column({ space: 12 }) {
      // 第一條：藍色細折線
      Polyline({ width: 100, height: 100 })
        .points([[0, 0], [20, 60], [100, 100]])
        .fillOpacity(0)          // 不填充區域
        .stroke(Color.Blue)      // 線條顏色
        .strokeWidth(3)          // 線寬

      // 第二條：紅色粗折線，圓角+圓頭
      Polyline()
        .width(100)
        .height(100)
        .points([[20, 0], [0, 100], [100, 90]])
        .fillOpacity(0)
        .stroke(Color.Red)
        .strokeWidth(8)
        .strokeLineJoin(LineJoinStyle.Round)   // 拐角圓角
        .strokeLineCap(LineCapStyle.Round)     // 兩端圓頭
    }
    .width('100%')
    .margin({ top: 16 })
  }
}

你已經用到了幾個核心屬性：

  • 構造：Polyline({ width, height }) 或先構造再 .width() / .height()；
  • points：折線經過的點；
  • stroke / strokeWidth：線條樣式；
  • strokeLineJoin / strokeLineCap：拐角和兩端的視覺風格。

3. 構造函數 & PolylineOptions

3.1 構造函數簽名

Polyline(options?: PolylineOptions)
  • options 可選；
  • 內部主要用於指定繪製區域的寬和高；
  • 適用於普通頁面、ArkTS 卡片、元服務。

3.2 PolylineOptions（API 18+）

官方把匿名對象規範了一次，現在是個標準對象：

interface PolylineOptions {
  width?: Length   // ≥ 0，默認 0vp
  height?: Length  // ≥ 0，默認 0vp
}

要點説明：

  • Length 支持：

    • 數字：100（vp）
    • 字符串：'100'
    • 資源：$r('app.string.PolylineWidth') 等
  • 異常值（undefined、null、NaN、Infinity）會退回默認值 0；
  • 如果忘記設寬/高，默認 0×0，什麼都看不到 —— 這是新手常見坑。

4. Polyline 核心屬性詳解

Polyline 支持通用屬性（比如 width / height / offset 等），重點關注的是折線繪製相關屬性。

4.1 points：折線經過的點

.points(value: Array<any>)
  • 必填，默認是 []（空數組，不畫任何東西）；
  • 傳入二維數組，每個子數組表示 [x, y]，單位是 vp；
  • 座標基於當前 Polyline 的寬高區域。

例子：

Polyline({ width: 120, height: 80 })
  .points([[0, 0], [30, 40], [80, 10], [120, 70]])

注意：

  • Polyline 不會自動閉合路徑——它只畫「從第一個點到最後一個點」的折線；
  • 如果你希望形成“封閉形狀”，可以手動把首尾座標設成一樣，但那時更適合用 Polygon。

4.2 fill / fillOpacity：填充區域（理論上）

.fill(value: ResourceColor)
.fillOpacity(value: number | string | Resource)

雖然 Polyline 是折線組件，但也支持 fill / fillOpacity：

  • fill：填充顏色，默認 Color.Black；
  • fillOpacity：填充透明度，默認 1.0。

數值規則（和其他圖形組件一致）：

  • 範圍 [0.0, 1.0]；
  • <0 會被夾到 0；
  • >1 會被夾到 1；
  • NaN 用 0.0；
  • undefined/null/Infinity 用 1.0。
實戰經驗：
大多數時候你是把 Polyline 當成「線條」用，會設 fillOpacity(0) 或壓根不管填充；
如果你把折線首尾連成封閉區域，fill 才真正有意義——這時可考慮直接改成 Polygon，語義更清晰。

4.3 stroke / strokeWidth / strokeOpacity：線條樣式

.stroke(value: ResourceColor)
.strokeWidth(value: Length)
.strokeOpacity(value: number | string | Resource)

  • stroke：線條顏色；

    • 不設置時，默認透明度為 0，相當於“沒有線”；
  • strokeWidth：線寬，默認 1vp；
  • strokeOpacity：線條透明度，默認繼承 stroke 的透明度。

strokeWidth 要點：

  • 取值 ≥ 0；
  • 異常值（undefined/null/NaN）使用默認值 1；
  • Infinity 按 0 處理（等效看不到線）。

strokeOpacity：

  • 範圍 [0.0, 1.0]；
  • 超出範圍會被鉗制到 0 或 1；
  • NaN → 0.0；
  • undefined/null/Infinity → 1.0。

4.4 虛線：strokeDashArray / strokeDashOffset

.strokeDashArray(value: Array<any>)
.strokeDashOffset(value: number | string)
  • strokeDashArray：描述虛線的「線段長度 / 間隔長度」週期；
  • strokeDashOffset：指定從哪裏開始繪製這條虛線。

規則總結：

  • 默認 []：實線；
  • 數組元素單位為 vp，要求 ≥ 0；

  • 偶數長度數組（例如 [a, b, c, d]）：

    • 按順序循環：線段 a → 間隙 b → 線段 c → 間隙 d → 線段 a → …；

  • 奇數長度數組（例如 [a, b, c]）：

    • 會被當成 [a, b, c, a, b, c]，然後按上面的偶數規則使用。

strokeDashOffset：

  • 默認 0；
  • 單位 vp；
  • 如果傳入 NaN 或 Infinity，會導致 strokeDashArray 失效（退變回實線）。
小技巧：
做“流動光線”效果時，可以按照時間週期不斷改變 strokeDashOffset 的值，讓虛線看起來像在移動。

4.5 拐角 & 端點樣式：strokeLineJoin / strokeLineCap

.strokeLineJoin(value: LineJoinStyle)
.strokeLineCap(value: LineCapStyle)

  • strokeLineJoin 控制折線在轉折處的連接方式：

    • 常見枚舉：Miter（尖角）、Round（圓角）、Bevel（斜切角）；
    • 默認：LineJoinStyle.Miter。

  • strokeLineCap 控制折線末端的樣子：

    • 常見枚舉：Butt（平頭）、Round（圓頭）、Square（方頭）；
    • 默認：LineCapStyle.Butt。

常見組合：

  • 想要圓潤一點：strokeLineJoin(LineJoinStyle.Round).strokeLineCap(LineCapStyle.Round)；
  • UI 比較硬朗：保持默認 Miter + Butt 即可。

4.6 strokeMiterLimit：尖角的“尖鋭程度”

.strokeMiterLimit(value: number | string)

這個屬性只有當 strokeLineJoin = LineJoinStyle.Miter 時才生效，用來控制：

外側尖角的長度 與 線寬 的最大比值。
  • 默認：4；

  • 合法值建議 ≥ 1.0：

    • [0,1) 會按 1.0 處理；
    • 其他異常值按默認 4 來處理；
    • Infinity 會直接讓 stroke 失效。

如果折線存在非常尖鋭的角，而 strokeWidth 又比較大，Miter + 大 strokeMiterLimit 會產生非常長的尖刺 —— 這時候可以：

  • 降低 strokeMiterLimit；
  • 或者改用 LineJoinStyle.Round/Bevel。

4.7 antiAlias：抗鋸齒開關

.antiAlias(value: boolean)
  • 默認：true；
  • 作用：控制邊緣是否做抗鋸齒處理；
  • 通常 UI 場景下保持開啓，線條更柔和。

只有在極致追求性能、線條尺寸較大且對美觀不敏感時，才可能考慮關掉。

5. 實戰示例：把 Polyline 用到實際界面

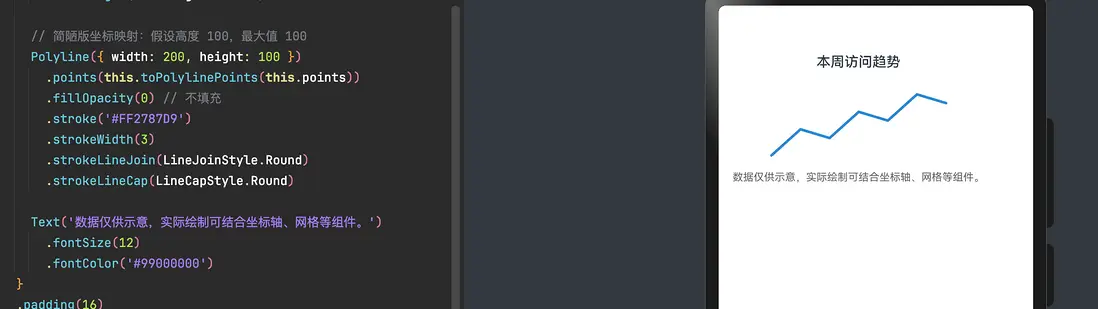

5.1 迷你折線圖（趨勢展示）


用 Polyline 做一個簡單的“本週訪問量折線圖”。

@Entry
@Component
struct MiniChartExample {
  private points: number[] = [10, 40, 30, 60, 50, 80, 70]

  build() {
    Column({ space: 8 }) {
      Text('本週訪問趨勢')
        .fontSize(16)
        .fontWeight(FontWeight.Medium)

      // 簡陋版座標映射：假設高度 100，最大值 100
      Polyline({ width: 200, height: 100 })
        .points(this.toPolylinePoints(this.points))
        .fillOpacity(0) // 不填充
        .stroke('#FF2787D9')
        .strokeWidth(3)
        .strokeLineJoin(LineJoinStyle.Round)
        .strokeLineCap(LineCapStyle.Round)

      Text('數據僅供示意，實際繪製可結合座標軸、網格等組件。')
        .fontSize(12)
        .fontColor('#99000000')
    }
    .padding(16)
  }

  private toPolylinePoints(values: number[]): number[][] {
    if (values.length === 0) {
      return []
    }
    const width = 200
    const height = 100
    const step = width / (values.length - 1)
    const max = 100 // 簡化處理，假設最大值 100

    return values.map((v, index) => {
      const x = step * index
      const ratio = Math.min(Math.max(v / max, 0), 1)
      const y = height - ratio * height // 越大越靠上
      return [x, y]
    })
  }
}

這裏演示了兩件事：

  1. 如何將業務數據（數值數組）映射到 Polyline 的座標；
  2. 如何用 strokeLineJoin / strokeLineCap 做一條“圓潤的趨勢線”。

5.2 繪製路徑引導線（配合圖標）

比如在一個「設備連接」頁面畫一條連接兩端設備的線：

@Entry
@Component
struct ConnectLineExample {
  build() {
    Row()
      .width('100%')
      .height(120)
      .backgroundColor('#FFF5F7FA')
      .alignItems(VerticalAlign.Center)
      .justifyContent(FlexAlign.Center) {

      // 左側設備圖標
      Column() {
        Image($r('app.media.device_left'))
          .width(40)
          .height(40)
        Text('設備 A').fontSize(12)
      }
      .margin({ right: 8 })

      // 中間折線路徑
      Polyline({ width: 160, height: 40 })
        .points([[0, 20], [40, 0], [120, 40], [160, 20]])
        .fillOpacity(0)
        .stroke('#FF64BB5C')
        .strokeWidth(4)
        .strokeLineJoin(LineJoinStyle.Round)
        .strokeLineCap(LineCapStyle.Round)

      // 右側設備圖標
      Column() {
        Image($r('app.media.device_right'))
          .width(40)
          .height(40)
        Text('設備 B').fontSize(12)
      }
      .margin({ left: 8 })
    }
  }
}

這是典型的「Polyline 做連線 + 兩邊放組件」的佈局方式，適合用在流程、拓撲、引導類 UI 中。

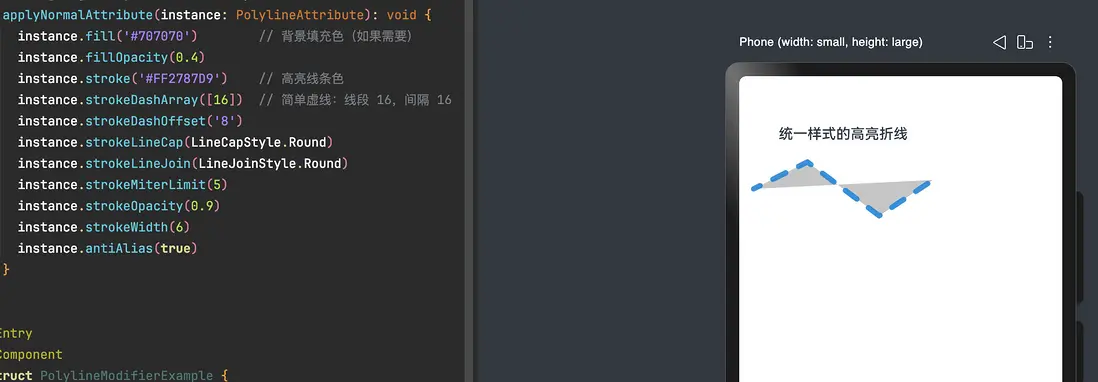

5.3 attributeModifier：統一管理線條風格


當你有很多 Polyline 樣式是一致的，可以用 AttributeModifier 把線條風格收口。

// 統一定義一套“高亮軌跡”的樣式
class HighlightPolylineModifier implements AttributeModifier<PolylineAttribute> {
  applyNormalAttribute(instance: PolylineAttribute): void {
    instance.fill('#707070')        // 背景填充色（如果需要）
    instance.fillOpacity(0.4)
    instance.stroke('#FF2787D9')    // 高亮線條色
    instance.strokeDashArray([16])  // 簡單虛線：線段 16，間隔 16
    instance.strokeDashOffset('8')
    instance.strokeLineCap(LineCapStyle.Round)
    instance.strokeLineJoin(LineJoinStyle.Round)
    instance.strokeMiterLimit(5)
    instance.strokeOpacity(0.9)
    instance.strokeWidth(6)
    instance.antiAlias(true)
  }
}

@Entry
@Component
struct PolylineModifierExample {
  @State modifier: HighlightPolylineModifier = new HighlightPolylineModifier()

  build() {
    Column({ space: 12 }) {
      Text('統一樣式的高亮折線')
        .fontSize(16)
        .fontWeight(FontWeight.Medium)

      Polyline()
        .width(200)
        .height(80)
        .points([[0, 40], [60, 10], [140, 70], [200, 30]])
        .attributeModifier(this.modifier)
    }
    .padding(16)
  }
}

好處：

  • 樣式集中管理，主題切換/重塑風格只改一處；
  • 組件樹更乾淨，Polyline 上不會掛一長串鏈式樣式調用。

5.4 寬高的三種寫法對比

@Entry
@Component
struct PolylineLengthTypeExample {
  build() {
    Column({ space: 10 }) {
      // string 類型
      Polyline({ width: '100', height: '100' })
        .points([[0, 0], [20, 60], [100, 100]])
        .fillOpacity(0)
        .stroke(Color.Blue)
        .strokeWidth(3)

      // number 類型
      Polyline({ width: 100, height: 100 })
        .points([[0, 0], [20, 60], [100, 100]])
        .fillOpacity(0)
        .stroke('#FFE84026')
        .strokeWidth(3)

      // Resource 類型（需在資源中定義字符串）
      Polyline({
        width: $r('app.string.PolylineWidth'),
        height: $r('app.string.PolylineHeight')
      })
        .points([[0, 0], [20, 60], [100, 100]])
        .fillOpacity(0)
        .stroke(Color.Green)
        .strokeWidth(3)
    }
    .width('100%')
    .padding(16)
  }
}

如果你團隊習慣把尺寸參數都抽成資源，這種用法會更統一。

6. 常見坑與排查思路

  1. 什麼都沒畫出來？

    • 首先看 width / height 是否為 0（默認就是 0）；
    • 再看 points 是否為空數組；
    • 最後確認 stroke 是否設置了，默認是“有顏色但透明度為 0”的效果。

  2. 虛線效果失效？

    • 檢查 strokeDashArray 是否為空；
    • 確認沒有傳 NaN/Infinity 給 strokeDashOffset，否則虛線配置會失效。

  3. 線條看起來太“硬”、拐角刺眼？

    • 考慮換成 strokeLineJoin(LineJoinStyle.Round)；
    • 或者減小 strokeWidth，降低視覺衝擊。

  4. 某些折線角度下出現很長的尖角？

    • 典型是 LineJoinStyle.Miter + 大線寬；
    • 可以調小 strokeMiterLimit 或改用 Round/Bevel。

  5. 邊緣有明顯鋸齒？

    • 確認是否誤關了 .antiAlias(false)；
    • 大多 UI 場景建議一直開啓抗鋸齒。
