本文記錄我在攝像頭 RTSP 流視頻多路實時監控項目裏，落地的一套「多路 RTSP 低延遲播放」方案的全過程：從選型、編碼、到Web/桌面端播放與硬解優化。

一、需求現狀

現場有一個遠程監控端，需要同時監控多台車載設備的攝像頭畫面，每台設備約 6 路攝像頭，攝像頭輸出 RTSP（視頻 H.264；部分攝像頭型號還有音頻），由於是車載實時攝像頭，關鍵的不是能播，而是多路、低延遲（由於在現場操作需要實時反饋，所以需要 1 秒以內）、低 CPU 佔用，因此核心需求可以總結成四點：

多路併發：同屏 6+ 路播放，最多一個監控端同時播放 12 路視頻;
低延遲：操作鏈路希望接近實時（目標 < 500ms 級）;
桌面端：需要有編碼控制能力，最好 Qt 桌面程序;
性能與穩定性：客户端需要穩定走 GPU 硬解，否則多路全走 CPU 軟解解碼會被拖死；
部署/運維複雜度：比如要更換視頻流接入的時候要足夠方便，最好能配置後一鍵部署；

二、技術選型

經過一番調研，主要有下面幾個方案：

HLS

HLS 的核心思路是把連續視頻切成一段段 TS 分片（segment），服務器創建並動態更新一個 .m3u8 播放列表文件，這個文件裏記錄了所有 .ts 視頻切片的文件名、順序、時長等信息，客户端按 m3u8 索引列表去拉分片播放。它的優點是兼容性很好，所有現代瀏覽器和操作系統都原生支持，適合普通直播、點播和 CDN 分發。

在一個 TS 分片沒有播完並同步到 m3u8 之前，客户端是無法看到最新畫面的。這天生決定了 HLS 的實時性不高，一般在 3 秒以上，加上各個鏈路的延遲和緩衝，總延遲輕鬆到達 10 秒左右，這對於實時監控是完全不可接受的。

HTTP-FLV

HTTP-FLV 通常是服務器將音視頻數據用 FLV（Flash Video）格式進行封裝，通過客户端和服務端建立的 HTTP 長連接流式傳輸到播放器上，延遲在 1-3s，可以滿足一定的實時性需求。缺點是需要前端引入 flv.js 之類的 JS 庫在 JS 層對 FLV 流解封裝成 H.264、音頻等數據，尤其在多路併發時，CPU 佔用會比較高，且瀏覽器對 FLV 的支持不如 HLS/WebRTC 原生。

海康 WebSDK 的 WebSocket

海康的 WebSDK 提供了基於 WebSocket 的視頻流傳輸能力，延遲可以做到 1 秒以內，適合海康設備的接入，但我看有些老一些的海康設備可能不支持 WebSocket，而且 WebSDK 要求 Chrome 版本不低於 91，如果你的攝像頭都支持 WebSocket 且能保證瀏覽器的 chromium 內核版本在 91+，那麼這個方式也是可行的。

WebRTC

WebRTC（Web Real-Time Communication）是目前實時音視頻通信的主流技術，現代瀏覽器（Chrome, Firefox, Safari 等）都原生支持 WebRTC 協議棧，無需安裝插件，實時性通常能做到 500ms 左右，非常適合對實時性要求高的監控場景。WebRTC 的設計目標就是實時通話與互動，瀏覽器對其實現非常成熟。對於 H.264 等常見編碼格式，瀏覽器能直接調用 GPU 進行硬件加速解碼，顯著降低 CPU 佔用。

三、核心實踐：通過 SRS 將 RTSP + H.264 視頻流轉封裝為 WebRTC + H.264

我最終使用 SRS（Simple Realtime Server）開源流媒體服務器，一直在穩定維護，也有不少用到生產級環境的案例，文檔有中文，部署也比較簡單，直接 docker 拉一個鏡像然後一行命令就能啓動，另外它自帶視頻流錄製功能，後期做錄製也方便。

在遠程監控服務器上用 Docker 部署 SRS，把攝像頭 RTSP 拉到本機後，再以 WebRTC 的方式提供給前端播放。

這裏要強調一個關鍵點：儘量做轉封裝（Remux），避免轉碼（Transcode），攝像頭已經輸出 RTSP 包着的 H.264 服務器只需要轉協議成 WebRTC 包着 H.264 即可，不需要重新編碼，轉碼會帶來很大的 CPU 負擔和延遲。

整體思路：攝像頭推流 RTSP(H.264) ，經過 SRS ingest 拉流並通過 rtmp_to_rtc 轉封裝為 WebRTC(H.264) ，前端瀏覽器用 <video> 播放。

3.1 SRS 核心配置解析

SRS 的配置文件 srs.conf 是核心。下面用一個最小配置片段：

listen 1935;
max_connections 1000;
daemon off;
srs_log_tank file;
srs_log_file /usr/local/srs/objs/logs/srs.log;

rtc_server {
    enabled on;           # 啓用 RTC 服務器
    listen 8000;          # WebRTC UDP 端口
    candidate $CANDIDATE; # 自動獲取服務器 IP
}

http_server {
    enabled on;            # 啓用 HTTP 服務器
    listen 8080;
    dir ./objs/nginx/html; # 默認打開是控制枱，也可以改為自己的前端頁面
    crossdomain on;
}

vhost __defaultVhost__ {
    rtc {
        enabled on;     # 啓用 RTC 功能
        rtmp_to_rtc on; # 開啓 RTMP 到 RTC 的轉換
        nack on;        # 開啓丟包重傳
        twcc on;        # 開啓擁塞控制
    }

    ingest camera_RIG001_0 {      # 定義 Ingest 拉流配置，主動拉取攝像頭 RTSP 流
        enabled on;
        input {
            type stream;
            url rtsp://admin:password@192.168.1.60:554/Streaming/Channels/101;  # 你攝像頭的rtsp地址
        }
        ffmpeg ./objs/ffmpeg/bin/ffmpeg; # 使用 SRS 內置的 FFmpeg
        engine {
            enabled on;
            perfile {
                rtsp_transport tcp;
                fflags nobuffer;
                flags low_delay;
                probesize 32;
                analyzeduration 0;
                max_delay 0;
            }
            vcodec copy; # 視頻流直接複製，不轉碼
            acodec copy; # 音頻流直接複製，我將攝像頭的音頻輸出格式配為 AAC
            output rtmp://127.0.0.1:[port]/live/camera_RIG001_0?vhost=[vhost];
        }
    }
}

3.2 Docker 一鍵配置

由於現場設備的 IP 和攝像頭數量可能會變化，手動修改 srs.conf 比較繁瑣且容易出錯。我做了一套自動化配置流程：

配置文件：提供一個 JSON 文件，維護用户攝像頭的 IP/Port 列表。
生成腳本：讀取攝像頭列表，生成 srs.conf，並在上一部配置變更時更新文件。
自動重啓：檢測到配置變更後，執行 docker restart srs 讓配置生效。

Docker 命令：

# 拉取 SRS 鏡像並打標籤
docker pull registry.cn-hangzhou.aliyuncs.com/ossrs/srs:5
docker tag registry.cn-hangzhou.aliyuncs.com/ossrs/srs:5 ossrs/srs:5

# 運行 SRS 容器
docker run -d --name srs \
   --restart=always \
    -p 1935:1935 \
    -p 1985:1985 \
    -p 8080:8080 \
    -p 8000:8000/udp \
    -e CANDIDATE="127.0.0.1" \
    -v ~/hello/config/srs_latest.conf:/usr/local/srs/conf/srs.conf \
   ossrs/srs:5 \
   ./objs/srs -c conf/srs.conf

其中：

1935/tcp：RTMP（SRS 內部迴環推流也會用到）
1985/tcp：HTTP API
8080/tcp：HTTP Server（SRS 自帶的控制枱頁面）
8000/udp：WebRTC（RTC Server）

我實際工程裏會把改攝像頭配置 -> 生成 srs.conf -> 重啓容器這套動作做成一鍵腳本，避免手工改配置帶來的維護成本，規範一點可以弄個網頁讓用户維護攝像頭配置。

四、前端落地

1. Web 端播放

由於瀏覽器對 WebRTC 原生支持比較好，標準 HTML5 <video> 可以直接接住 WebRTC 流播放，我在前端頁面裏直接用 <video> 標籤播放 SRS 輸出的 WebRTC 流，讓瀏覽器原生解碼器（通常能自動走 H.264 硬解）解碼，前端不需要引入其他第三方庫，CPU 佔用也更可控。

前端的靜態資源服務器可以是 Nginx，也可以是其它輕量方案，比如 SRS 自帶的 HTTP Server 就可以直接用來託管前端頁面，或者 nodejs、python 都行。

2. 桌面化（Qt / QWebEngine）

為了集成到現有的 Qt@6.8.3 桌面應用中，我用 QWebEngineView 直接嵌入前端頁面，這樣 UI 與 Web 端可以最大化複用。

這裏有一個必踩的坑：

QT 官方包裏帶的 QWebEngine 因為專利原因是不包含 H.264 編解碼能力的，需要下載源碼自行編譯並增加 -webengine-proprietary-codecs 編譯指令啓用專有編解碼器支持，才能讓 QWebEngineView 的 Chromium 內核支持 H.264 編碼。

另外注意讓內置瀏覽器的視頻解碼儘可能走 VA-API 等硬解路徑，可以在 QWebEngineView 裏打開 chrome://gpu 看一下最下面的 Video Acceleration Information 有沒有 H.264 硬解支持。我增加的 QT 環境變量如下：

// 開啓 H.264 和 WebRTC 支持
qputenv("QTWEBENGINE_CHROMIUM_FLAGS", "--enable-features=VaapiVideoDecoder,VaapiVideoEncoder,VaapiIgnoreDriverChecks,VaapiVideoDecodeLinuxGL --ignore-gpu-blocklist --enable-gpu-rasterization --in-process-gpu --disable-features=UseChromeOSDirectVideoDecoder --limit-fps=20 --num-raster-threads=4 ");

優化項：SmartH264

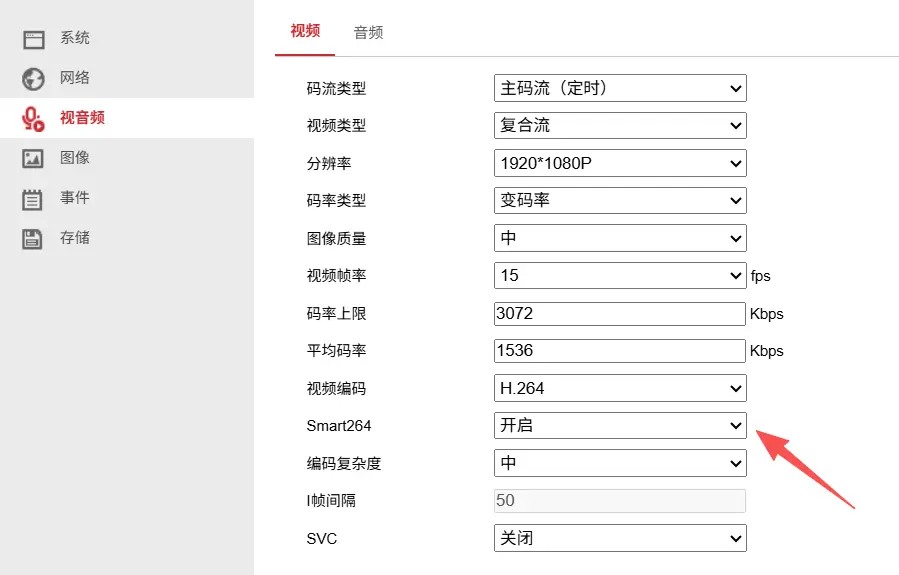

注意在攝像頭的配置中，將攝像頭的 H.264 編碼參數調優為 SmartH264，可以讓攝像頭在畫面靜止時降低碼率（在畫面不怎麼動的情況下可以最大降低 90% 碼流），減少網絡帶寬佔用，同時在畫面有變化時提升碼率和幀率，保證畫面質量。這樣在多路併發時，可以顯著降低整體的網絡和解碼壓力。

優化項：硬解驗證與驅動選擇

在使用 intel 集顯的 i7-7700 測試時，通過指定集顯使用特定的 VA-API 硬件加速驅動 export LIBVA_DRIVER_NAME=iHD，強制開啓 VA-API 硬解：

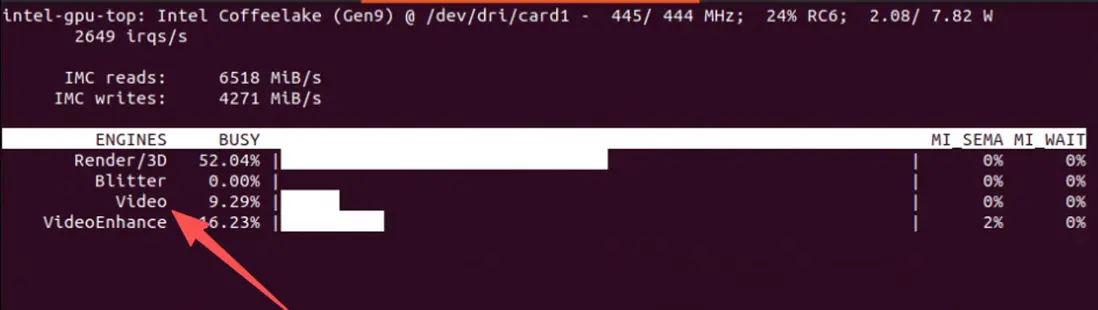

# 通過下面這個命令查看當前 GPU 使用情況
sudo intel_gpu_top

如果 intel_gpu_top 命令 Engine 的 Video 不為 0，則説明硬解成功，事實證明如果可以成功開啓 GPU 硬解，那麼即使使用集顯，CPU 負載也能保持較低水平。如果使用 AMD/NVIDIA 顯卡，需要參考對應的 VA-API 驅動文檔，確保硬解被正確啓用。

五、總結

通過 SRS 將 RTSP + H.264 視頻流轉封裝為 WebRTC + H.264，並在前端瀏覽器和 Qt 桌面應用中播放，成功實現了多路低延遲的實時視頻監控需求。我這邊在實際測試中，i7-7700 的 CPU 上使用集顯 GPU 播放 6 路 1080p H.264 流，CPU 總佔用保持在 20% 左右，延遲控制在 300-500ms 之間。
