JSON Schema&表單UI快速生成解析

一、JSON Schema

​ JSON（JavaScript Object Notation）是一種輕量&常見的數據交換格式，基本的數據的結構就是key-value，具有易於生成和解析的優點，通過JSON可以靈活地表達程序所需要的數據結構。

​ 但JSON本身並沒有特定的規範（本身結構也不支持註釋），所以對於數據本身的描述是缺失的，比如説開發人員或者程序，就無法判斷下面這份數據裏面的age為string是否是符合預期的類型。

{
  "name": "John Doe",
  "mobile": "1370000001",
  "age": "30"
}

​ JSON Schema定義了一套能夠較為完整地來描述JSON的規範，基於JSON Schema的規範去描述我們所需要的數據結構，或者基於這種規範去開發程序，就能實現預期效果。

使用場景：

1. 數據校驗

​ 可能是JSON Schema最常見的場景，無論是前端還是後台都有校驗數據的需求，表單校驗，CI/CD的自動化測試等等。

以上面的JSON為例，如果要規定age為number，並且必須小於等於20，那麼可以這樣聲明一份JSON Schema

{
  "$schema": "http://json-schema.org/schema",
  "title": "Person",
  "description": "an example",
  "type": "object",
  "properties": {
    "name": {
      "type": "string"
    },
    "mobile": {
      "type": "string"
    },
    "age": {
      "type": "number",
      "maximum": 20
    },
  }
}

​ 那麼當age為string，或者為number，但不在範圍內的時候都會提示校驗失敗

​ 簡單的校驗示例：https://www.jsonschemavalidat...

應用

Ajv.js

​ 一個基於JSON Schema的校驗庫，常用於nodejs、瀏覽器、微信小程序等場景的數據校驗，通過聲明一個JSON Schema來快速驗證數據，而無需進行代碼開發。

示例：

const Ajv = require('ajv');
const ajv = new Ajv();
// schema
const schema = {
  $schema: 'http://json-schema.org/schema',
  ...
};
const validate = ajv.compile(schema);
// 驗證的數據
const validData = {
  ...
  age: '30',
};
const validResult = validate(validData);
if (validResult) {
  // 驗證通過
  console.log('pass');
} else {
  // 驗證不通過
  console.log(validate.errors);
  // [
  //   {
  //     keyword: 'type',
  //     dataPath: '.age',
  //     schemaPath: '#/properties/age/type',
  //     params: { type: 'number' },
  //     message: 'should be number'
  //   }
  // ]
}

​ 不只是JavaScript/Typescript，其他編程語言也有基於JSON Schema實現的校驗器，如Java的Snow 、go的gojsonschema和Python的jschon 等等都是基於此去開發的。所以通過JSON Schema規範，還可以保持前後端校驗的一致。

2. form自動生成

​ JSON Schem雖然有規範約束，但仍然還是一份描述數據的JSON配置，那麼基於這份配置，邏輯上就能自動渲染出功能完整的表單UI。

應用
  1. vue-json-schema-form：基於 vue.js 和JSON Schema 渲染form，最新版本已經支持Vue3
  2. form-render：基於react.js的表單解決方案，最新版本使用Ant Design作為視覺主題

  3. formily：跨端能力，邏輯可跨框架，主要模塊（react.js+antd為例）：

    @formily/core：實現狀態管理、表單校驗等邏輯，和UI無關

    @formily/react：實現交互效果，視圖橋接

    @formily/antd：擴展組件庫，開箱即用的表單UI

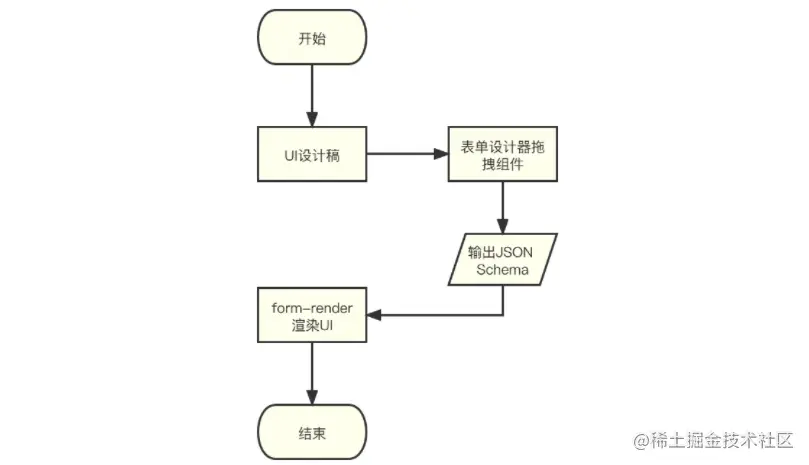

​ 以上表單渲染庫都有提供對應的表單設計器，可以通過拖拽的形式快速生成JSON Schema，整體流程如下：


​ 如何選擇合適的庫？如是基於react.js的low code項目，那其實form-render就已經足夠了。formily雖然支持的場景很多，但有一定的接入成本（從官方文檔就能看出），而且包的體積也相對較大。如form-render，只需要引入form-render，然後正確傳入props就能直接渲染出預期的UI。

​ 常見的在低代碼平台中，都會有表單模塊，但這部分的邏輯通常並不是整個低代碼項目的核心，那就可以交由form-render這類表單渲染庫去做，基於此就能減少開發單獨維護表單映射或者校驗的代碼。當然也有可能需要開發部分定製的widgets，以適配於較為複雜或者更切合業務的情況。

二、form-render

​ from-render整體可以分為core和widgets。core實現了表單映射、校驗和監聽等等，widgets就是一些UI組件實現了。

core

映射

widgets包含了內置組件和擴展組件，內置的組件已經提供，基本包含在這裏：https://x-render.gitee.io/gen...。同時還支持由開發者自定義一些擴展組件，提供props.widgets傳入自定義的object就能把擴展form組件註冊到widgets映射表內。

// form-render-core/src/index.js
<ConfigProvider locale={zhCN} {...configProvider}>
    <FRCore widgets={{ ...defaultWidgets, ...widgets }} {...rest} />
</ConfigProvider>

​ 如果要覆蓋默認組件，可以使用mapping註冊到form映射表內

  // form-render-core/src/index.js
  const tools = useMemo(
    () => ({
      widgets,
      mapping: { ...defaultMapping, ...mapping },
  ...

​ 需要注意的是這裏只是form映射表，同時還需要將自定義的widgets註冊到表內。無論是內置或者擴展的組件都會，只要實現了一個基於映射表的getWidgetName方法就能獲取到需要映射的組件名，渲染出對應的UI。

// form-render-core/src/core/RenderField/ExtendedWidget.js
// JSON Schema指定widget
let widgetName = getWidgetName(schema, mapping);
const customName = schema.widget || schema['ui:widget'];
if (customName && widgets[customName]) {
  widgetName = customName;
}
const readOnlyName = schema.readOnlyWidget || 'html'; // 指定readOnly模式下的widget，或者使用默認html
if (readOnly && !isObjType(schema) && !isListType(schema)) {
  // 基礎組件的readOnly會默認使用readOnlyName
  widgetName = readOnlyName;
}
if (!widgetName) {
  widgetName = 'input';
  return <ErrorSchema schema={schema} />;
}
const Widget = widgets[widgetName];
const extraSchema = extraSchemaList[widgetName];
...
// form-render-core/src/core/RenderField/index.js
// 單屬性UI最基礎的內容
const RenderField = props => {
    ...
  return (
    <>
      {_showTitle && titleElement}
      <div
        className={`${contentClass} ${hideTitle ? 'fr-content-no-title' : ''}`}
        style={contentStyle}
      >
        {/* Widget渲染 */}
        <ExtendedWidget {...widgetProps} />
        {/* 説明信息 */}
        <Extra {...widgetProps} />
        {/* ErrorMessage，校驗相關 */}
        <ErrorMessage {...messageProps} />
      </div>
    </>
  );
}

校驗

​ 需要實現兩個基礎的校驗方法，validateSingle（單屬性校驗）和validateAll（表單校驗），具體的校驗邏輯可以通過一些開源工具去實現，如form-render使用的是async-validator作為校驗工具，async-validator是一個表單異步校驗的工具，Ajv.js也可以異步校驗，只需要初始化的時候帶上schema內帶上{$async: true}。

Ajv.js async-validator
server 支持 支持
client 支持 支持
同步校驗 支持 不支持
異步校驗 支持 支持
package size 119.6 kb 14.2kb

​ 多數情況下的表單校驗都會選擇異步執行，所以包括form-render這類表單渲染庫，或者一些開源組件庫（如element）會使用async-validator作為校驗工具。

// form-render-core/src/core/RenderField/index.js
const validateSingle = (data, schema = {}, path, options = {}) => {
    ...
  /**
   * getDescriptorSimple會轉換成匹配async-validator的數據結構，如果是其他的校驗工具，可能就是另一種轉換了
   * 以path為key，rules為value，和result的[path]: data是對應的
   */
  const descriptor = getDescriptorSimple(schema, path);
  let validator;
  try {
    // 校驗
    validator = new Validator(descriptor);
  } catch (error) {
    return Promise.resolve();
  }
  // 錯誤提示的模板 type number string
  let messageFeed = locale === 'en' ? en : cn;
  merge(messageFeed, validateMessages);
  validator.messages(messageFeed);
  return validator
    .validate({ [path]: data })
    .then(res => {
      return [{ field: path, message: null }];
    })
    .catch(({ errors, fields }) => {
        //
      return errors;
    });
};

​ validateAll只需要基於validateSingle遍歷完成校驗即可。validateSingle除了作為validateAll的一部分，同時也會在validateField中使用，為單個屬性實時校驗使用。

  const onChange = value => {
    // 節流、表單方法等
    ...
    validateField({
      path: dataPath, // 路徑
      formData: formDataRef.current, // 表單數據
      flatten, // schema 的轉換結構，[path]: {parent, children, schema}
      options: {
        locale,
        validateMessages,
      },
    })
    ...
  };

​ 只是有校驗是不夠的，最重要的是同時要提示數據校驗不通過的原因，所以還需要實現message動態模板，以及ErrorMessage組件承載錯誤提示。如form-render，實現了validateMessageCN.js作為message模板，ErrorMessage.js作為錯誤提示組件。

監聽

​ 數據監聽常見於低代碼的場景中，預期是希望用户輸入對應的屬性後，能實時在渲染器響應，同步渲染UI。form-render提供了watch屬性，用於數據的監聽的喚起回調。

// form-render-core/src/Watcher.js
    ...
  /**
   * formData當前表單的數據，watchKey被監聽的key
   * getValueByPath主要是處理#和普通的key
   * 如果是#，返回的就是formData

   */
  const value = getValueByPath(formData, watchKey);
  // callback
  const watchObj = watch[watchKey];

  useEffect(() => {
    const runWatcher = () => {
      if (typeof watchObj === 'function') {
        try {
          // 執行回調函數，並把value傳遞到外層
          watchObj(value);
        } catch (error) {
          console.log(`${watchKey}對應的watch函數執行報錯：`, error);
        }
      } else if (watchObj && typeof watchObj.handler === 'function') {
        try {
          // 適配多個參數的情況，其實目前的話，主要是handler和immediate
          watchObj.handler(value);
        } catch (error) {
          console.log(`${watchKey}對應的watch函數執行報錯：`, error);
        }
      }
    };

    if (firstMount) {
      const immediate = watchObj && watchObj.immediate;
      if (immediate) {
        // 如果immediate為true，會在首次加載的時候觸發一次watch
        runWatcher();
      }
    } else {
      runWatcher();
    }
  ...

​ 需要注意的是，存在對象或者數組嵌套的情況，getValueByPath也需要有根據path來獲取value的能力。如form-render是通過lodash-es模塊的get方法來實現的。

​ 通過watch映射表構建多個watch實例。

...
{
  {/* watchList = Object.keys(watch) */}
  watchList.length > 0
  ? watchList.map((item, idx) => {
        {/* null */}
      return (
        <Watcher
          key={idx.toString()}
          watchKey={item}
          watch={watch}
          formData={formData}
          firstMount={firstMount}
        />
      );
    })
  : null
}
...

widgets

​ widgets主要是包含了內置組件，部分組件是直接使用了組件庫提供的組件，如TextArea、InputNumber等，這些組件只需要調整下樣式就能直接用於表單渲染了；但大部分組件都是經過封裝後再使用的，如Slider、Color和Date組件等，不同的組件封裝的邏輯不同，比如Slider包含了組件庫的Slider和InputNumber，並對schema做解構，構建成對應的props。

<img src="https://p3-juejin.byteimg.com/tos-cn-i-k3u1fbpfcp/dd3dbb93298e432daee11d2b07857266~tplv-k3u1fbpfcp-zoom-1.image" style="zoom:36%;" />

form-render自定義組件：input, checkbox, checkboxes, color, date, time, dateRange, timeRange, imageInput, url, list, map, multiSelect, radio, select, slider, switch, upload, html, rate

form-render組件庫組件：number, textarea, treeSelect
