貨拉拉是國內領先的同城貨運數字化平台，成立於 2013 年。截⾄2025 年 4⽉，貨拉拉業務覆蓋全球 14 個市場，400+ 城市，其中中國內地總共覆蓋 363 座城市，⽉活司機達 120 萬，⽉活⽤户達 1400 萬，並在全球設有 6 個數據中⼼。作為共享經濟模式的代表企業，貨拉拉通過移動互聯⽹技術整合社會運⼒資源，為⽤户提供即時貨運、企業物流、搬家服務等多元化解決⽅案。

在龐⼤的業務規模下，構建完善的⽤户畫像平台成為實現精細化運營的重要基礎，可以有效提升運營效率和⽤户體驗。

畫像服務背景與架構

目前貨拉拉的畫像平台已深度應用於多個核心業務場景，各業務場景對標籤的使⽤⽅式和時效性要求各不相同。從 22 年到 25 年，用户呈現穩定增長趨勢，業務對服務的壓力也是逐年遞增，累計接入了 300+ 業務，3,000+ 個標籤以及 5 萬多人羣。


01 應用架構

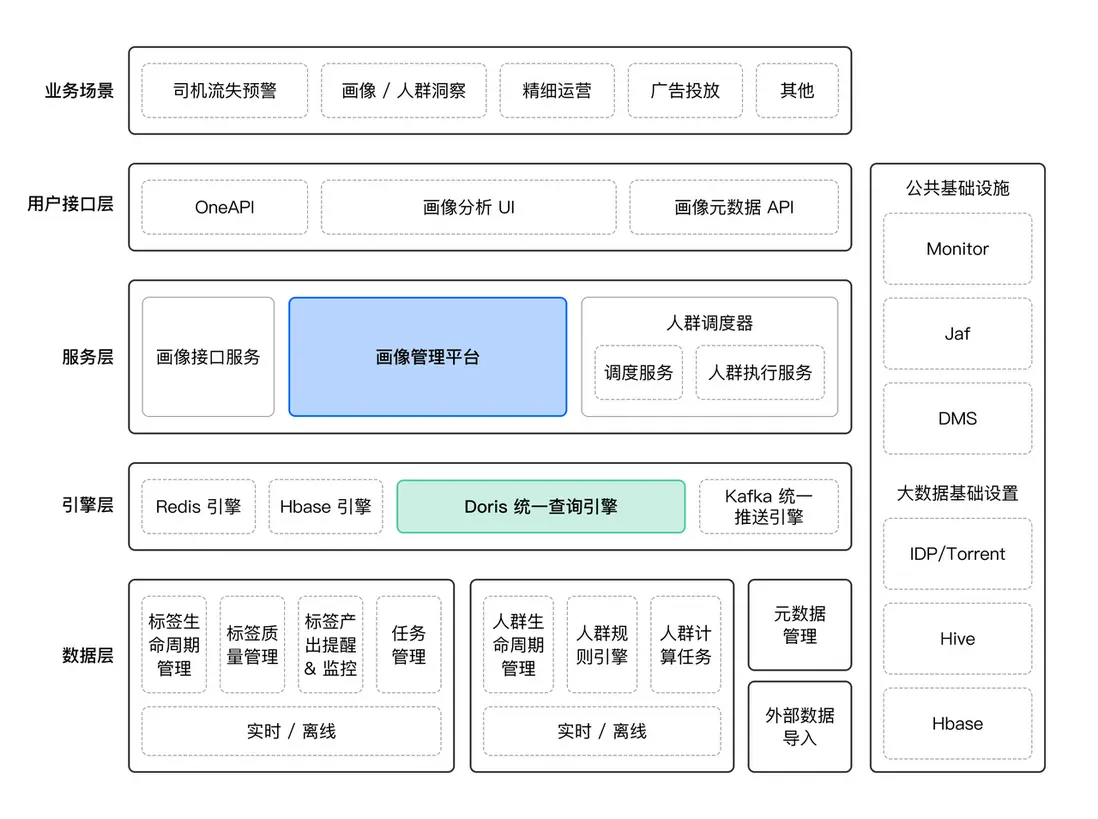

上圖是貨拉拉畫像平台整體架構圖，Apache Doris 作為統一查詢引擎，為人羣畫像提供高效的分析能力。該平台通過架構分層實現了業務需求與技術能力的精準匹配。其中有兩個核心模塊：

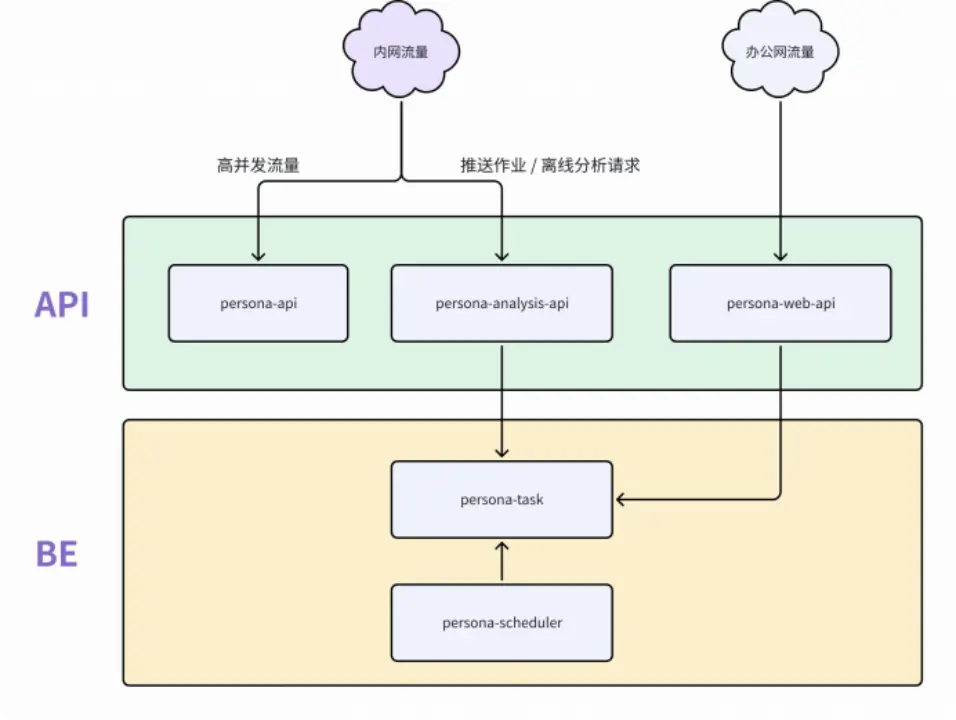

API 層（接⼝服務層）：基於重點使⽤場景和對接系統搭建的畫像接口服務，從⽽精準地⽣成用户畫像，給到對接業務⽅使⽤。其中包括：
- persona-api：⾯向⾼併發查詢場景
- persona-analysis-api：承接分析計算與推送作業請求
- persona-web-api：⽀持管理後台的 Web 服務
BE 層（計算引擎層）：建造基於大數據體系的用户標籤鏈路的畫像管理平台，⽤於在特定業務形態下描述業務主體；其中包括：
- persona-task：執⾏分佈式計算作業，⽀持橫向擴展
- persona-scheduler ：調度⼈羣計算任務

兩大模塊協同工作，共同支撐業務方的精細化運營需求。


02 畫像平台計算引擎演進

在核心計算引擎的選型與演進過程中，技術團隊經歷了三個主要階段。

第一階段，受限於成本因素，採用了三方服務結合 Impala+KUDU 的架構作為用户畫像計算引擎。該架構在實際應用中暴露出諸多問題：單次人羣計算耗時 10 分鐘以上，高峯期甚至超過 30 分鐘；同時，數據導入耗時較長，經常超時。此外，該架構存在橫向擴展困難、複雜查詢效率偏低及運維複雜等不足。
第二階段，為尋求改進，我們嘗試引入 Elasticsearch，雖在一定程度上有所緩解，但仍面臨開發成本高、語法複雜、多維分析能力不足等挑戰，且在動態擴展和複雜查詢方面未實現根本性改善。尤其在處理人羣間存在依賴關係的特殊業務場景時，Elasticsearch 架構難以有效支持。
基於此，我們最終轉向採用 Doris 作為核心計算引擎。選擇 Doris 的關鍵因素如下：
- 性能優越：基於 MPP 架構、具備向量化引擎和先進的優化器能力，查詢性能優秀。
- 社區資源豐富：Doris 擁有活躍的社區支持以及豐富的文檔資料，自行搭建遇到卡點時，可向社區幫助尋求專業的指導與幫助。
- 支持多種數據類型：畫像場景可以使用 BITMAP 實現高效的交併集運算，成為支撐多樣化標籤類型與人羣分析業務的技術基礎。
- 支持多種數據模型：針對多維複雜的人羣畫像，可以使用不同的數據模型支撐各種標籤類型與人羣業務。

自引入 Doris 後，系統穩定性得到了顯著提升，至今未出現過重大穩定性問題，整體鏈路的時效性與可靠性均實現了根本性的優化，具體如下：

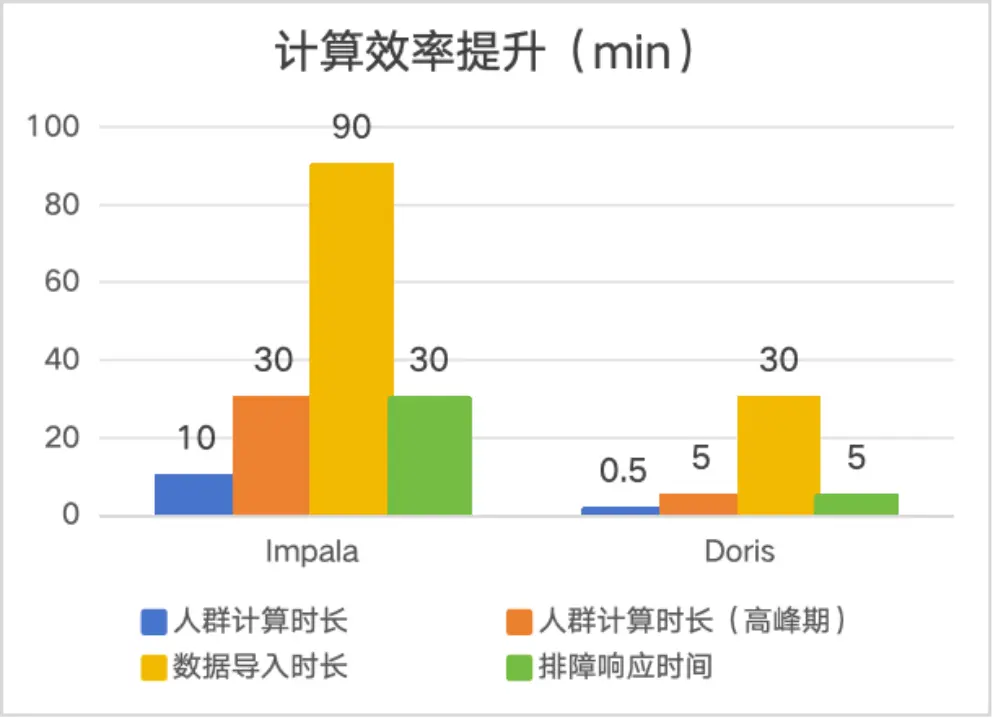

在計算效率方面，單個人羣的計算能夠實現秒級響應，即使在高峯期，響應時間也保持在 1 分鐘以內。相比之下，Impala 架構下該計算過程通常需要 10 至 30 分鐘。採用 Doris 後，計算效率提升了近 30 倍。
在數據導入方面，Doris 同樣表現出色。在處理 4 億行 200 列的單表數據時，Doris 可在 30 分鐘內完成導入操作。而在同等條件下，Impala 架構則需要 90 分鐘以上，Doris 數據導入效率是 Impala 架構的 3 倍。


數據模型設計與異構查詢實現

01 核心挑戰

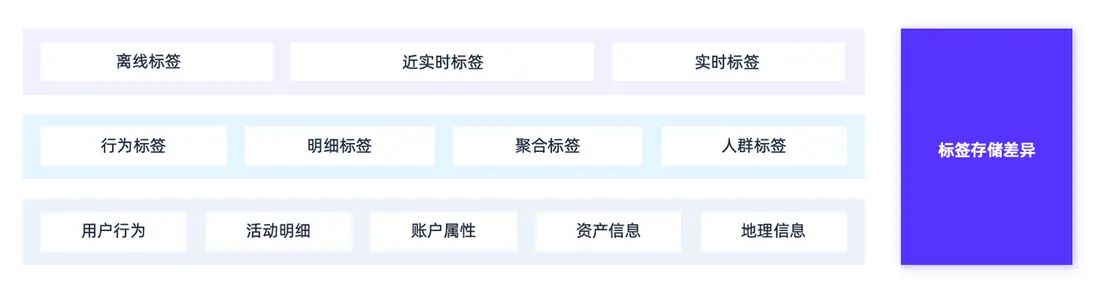

首先是用户畫像標籤存儲的挑戰。面對 3000+ 標籤的體系，我們發現標籤數據天然存在三個維度的分裂特徵：業務屬性（行為/屬性/地理等）、聚合粒度（明細/聚合/人羣）、更新時效（離線/近實時/實時）。不同業務屬性的數據在更新頻率、查詢模式、存儲密度上差異巨大。

此外，用户使用畫像標籤的時候，對人羣標籤/明細標籤/聚合標籤等概念不清晰，只會進行簡單的拖拉拽拼接規則。因此在標籤使用場景，如何選擇存儲模型成為了核心問題。若使用寬表，將面臨動態更新以及列拓展的挑戰；而高表則面臨複雜查詢與嵌套邏輯的挑戰。

02 存儲模型設計

面對複雜的標籤管理，我們採用了基於 Apache Doris 分而治之的存儲方案，具體分為三類模型來進行協同工作。

標籤寬表

存儲低頻更新的標籤。
存儲無法用高表存儲的密集標籤。
利用 Doris 的列式存儲技術，利用索引、物化視圖等優化手段，支持高效的多維分析。

標籤寬表建表 SQL 參考：

CREATE TABLE  wide_table  (
 user_id  varchar(1000) NULL COMMENT "",
 age  bigint(20) REPLACE_IF_NOT_NULL NULL COMMENT "",
 height  bigint(20) REPLACE_IF_NOT_NULL NULL COMMENT "",
 ......) ENGINE=OLAP AGGREGATE KEY( user_id ) COMMENT "OLAP"
DISTRIBUTED BY HASH( user_id ) BUCKETS 40
PROPERTIES ( ... )

標籤高表

存儲高頻更新的稀疏標籤。
支持秒級/分鐘級數據更新，標籤新增的場景下，可以規避寬表頻繁 ALTER TABLE 導致的鎖表問題。
多個標籤的位圖交併計算，並且支持毫秒級響應。

標籤高表建表 SQL 參考：

CREATE TABLE  high_table  (
 tag  varchar(45) NULL COMMENT "標籤名",
 tag_value  varchar(45) NULL COMMENT "標籤值",
 time  datetime NOT NULL COMMENT "數據灌入時間",
 user_ids  bitmap BITMAP_UNION NULL COMMENT "用户集"
) ENGINE=OLAP AGGREGATE KEY( tag ,  tag_value ,  time  ) COMMENT "OLAP"
DISTRIBUTED BY HASH( tag ) BUCKETS 128
PROPERTIES ( ... )

人羣位圖表

用於存儲標籤規則圈選出來的人羣結果。
用户 ID 集合使用 RoaringBitmap 壓縮，降低存儲成本。
支持人羣依賴計算，避免表數量膨脹問題，⽀持⼈羣營銷實驗業務。

人羣位圖表建表 SQL 參考：

CREATE TABLE  routine_segmentation_bitmap (
 time  datetime NOT NULL COMMENT "數據灌入時間",
 seg_name  varchar(45) NULL COMMENT "標籤值",
 user_ids  bitmap BITMAP_UNION NULL COMMENT "人羣ID集合"
) ENGINE=OLAP AGGREGATE KEY( time ,  seg_name )
COMMENT "OLAP" PARTITION BY RANGE(`time`) (...)DISTRIBUTED BY HASH( seg_name )
BUCKETS 128
PROPERTIES (..., "dynamic_partition.enable" = "true", ...);

03 人羣圈選與異構組合查詢

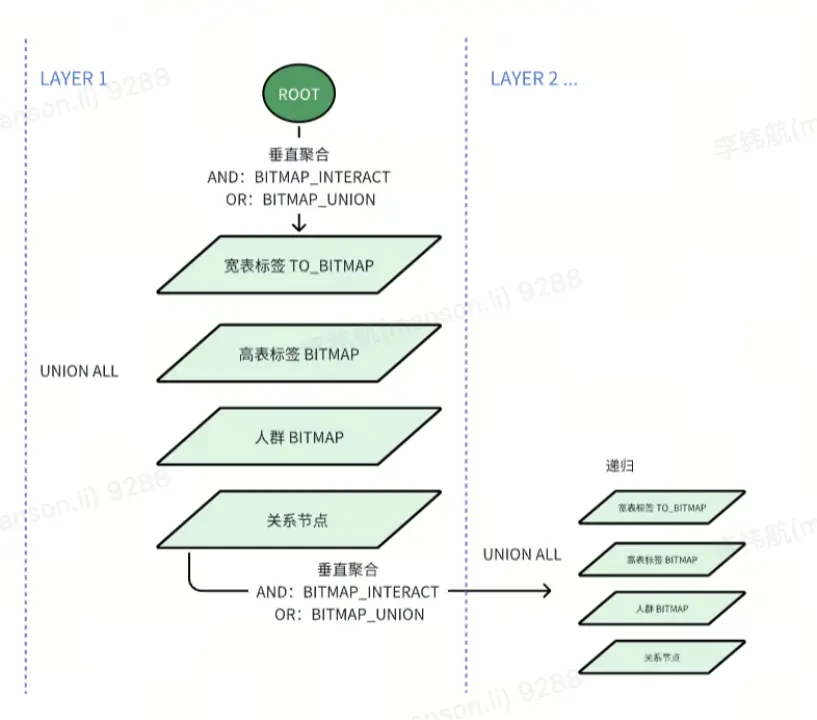

基於上述提到了三種存儲模型，我們構建了以位圖計算為核心的異構組合計算體系，並將其作用於整個人羣圈選的場景，實現寬表、高表及人羣表這三類存儲模型之間的無縫聯動。

第一步：將所有單一標籤或子查詢的結果都處理成 Bitmap 位圖，處理寬表的標籤使用TO_BITMAP聚合多列 ID 結果，處理標籤高表和人羣表則直接使用預聚合的 Bitmap，加速邏輯複用。
第二步，通過UNION ALL整合寬表/高表/人羣表三種數據源的 Bitmap，並使用外層的BITMAP_INTERSECT/BITMAP_UNION實現跨模型交併集運算（AND/OR 邏輯）。
第三步，由於BITMAP_INTERSECT/BITMAP_UNION的結果也是 Bitmap，所以可以用同樣的處理方式，遞歸整合子查詢的查詢結果，並支持直接導出或對接業務系統。


該實現方法具備三大核心優勢：

靈活拓展：動態嵌套子查詢支持無限層級規則（如 “A 且（B 或 C）且（D 且（E 或 F））” ），靜態屬性、動態行為以及預計算人羣等複雜的標籤規則皆可無縫嵌入。
資源節省：複用人羣表（預計算人羣）的數據從而大幅減輕計算壓力，並允許不同人羣間相互依賴進行計算；人羣計算結果使用 RoaringBitmap 存儲，不需要額外新增表。
業務友好：支持人羣+標籤的複雜混合嵌套查詢，用户無需技術基礎，僅通過簡單的拖拽標籤條件即可高效圈定目標用户羣體，適用於營銷等多種場景。

查詢 SQL 示例：

SELECT BITMAP_INTERSECT(b) FROM (
  -- Layer1: 寬表條件A
  SELECT TO_BITMAP(...) AS b FROM 標籤寬表 WHERE 條件A
  UNION ALL
  -- Layer1: 高表條件B
  SELECT user_ids AS b FROM 標籤高表 WHERE 條件B
  UNION ALL
  -- Layer1: 人羣條件C
  SELECT user_ids AS b FROM 人羣表 WHERE 條件C
  UNION ALL
  -- Layer2: 嵌套子查詢（新條件D/E/F）
  SELECT BITMAP_INTERSECT(b) FROM (
    SELECT TO_BITMAP(...) AS b FROM 標籤寬表 WHERE 條件D  -- 新寬表條件
    UNION ALL
    SELECT user_ids AS b FROM 標籤高表 WHERE 條件E      -- 新高表條件
    UNION ALL
    SELECT BITMAP_INTERSECT(...) AS b FROM 人羣表 WHERE 條件F -- 新人羣條件
  )
) t;

04 數據導入

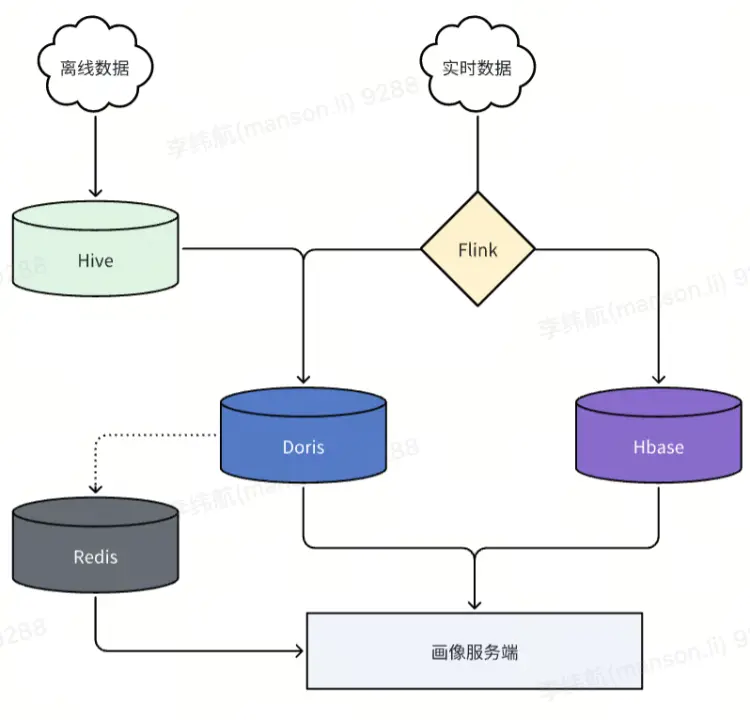

貨拉拉畫像服務的實時標籤/人羣點查主要採用 HBase 與 Redis 相結合的方式，Doris 主要承擔人羣圈選、人羣洞察、行為分析等任務。實時和近實時標籤寫入 Doris 則通過 Flink 完成，離線導入依賴 Doris 的 Broker Load 功能。對應的數據導⼊⽅式和應⽤場景如下：

實時/近實時標籤

定義：秒級/小時級更新的動態數據（如點擊、登錄事件）。

數據源：Kafka 日誌、API 埋點、雲文件存儲。

處理方式：

秒級/分鐘級標籤：Flink -> Doris / Hbase。
小時級標籤：雲文件存儲 -> BrokerLoad。

場景：用户行為分析，用户實時人羣。

離線標籤

定義：T+1 更新的歷史數據（如年齡、歷史訂單）。

數據源：Hive。

處理方式：

數據量：3000+ 標籤，4 億+用户總量。
定時調度：BrokerLoad。
調優手段：寬表導入拆分多表和多個 BrokerLoad 任務。數據量少的稀疏標籤使用高表導入。
導入效率：200+ 標籤寬表 4 億行+導入 30min 以內，高表標籤導入 5min 以內。

場景：用户人羣圈選、用户畫像分析。


特別值得注意的是，大規模數據導入時，建議拆分多個表並行導入以提升效率，例如在早期 1.2.4 版本集羣測試中，單個包含 200 餘標籤、四億行記錄的寬表導入耗時超過 1.5 小時，而拆分為 6 個任務並行導入後，總耗時縮短至約 20 分鐘，效率提升近 5 倍。

貨拉拉畫像工程查詢優化實踐

01 DSL 與 SQL 優化

首先是離線人羣包圈選的流程，主要分為三步：【運營通過平台進行多規則拼接，前端完成 DSL 構建】-【DSL 經過服務後端優化】-【最終將業務規則自動轉化為高效 SQL】。DSL 優化的目的是提前排除冗餘計算，從而將優化後的 DSL 直接翻譯為高效易用的 SQL。

為什麼需要優化？當前異構查詢 SQL 痛點：
1. 部分標籤在業務邏輯上可以合併，引擎側沒有覆蓋識別；
2. 多層聚合導致冗餘掃描：複雜嵌套的場景下，嵌套的 UNION ALL 和 BITMAP_INTERSECT 導致執行計劃層級膨脹，導致冗餘的掃描。
3. 穩定性：高峯期人羣計算時，內存佔用高、網絡傳輸量大，高內存開銷影響集羣穩定性。
如何實現優化？DSL 優化：
1. 條件合併（染色）：將同類標記的標籤條件合併為同個子查詢。
2. 結構扁平化（剪枝）：去除冗餘的 AND/OR 邏輯節點

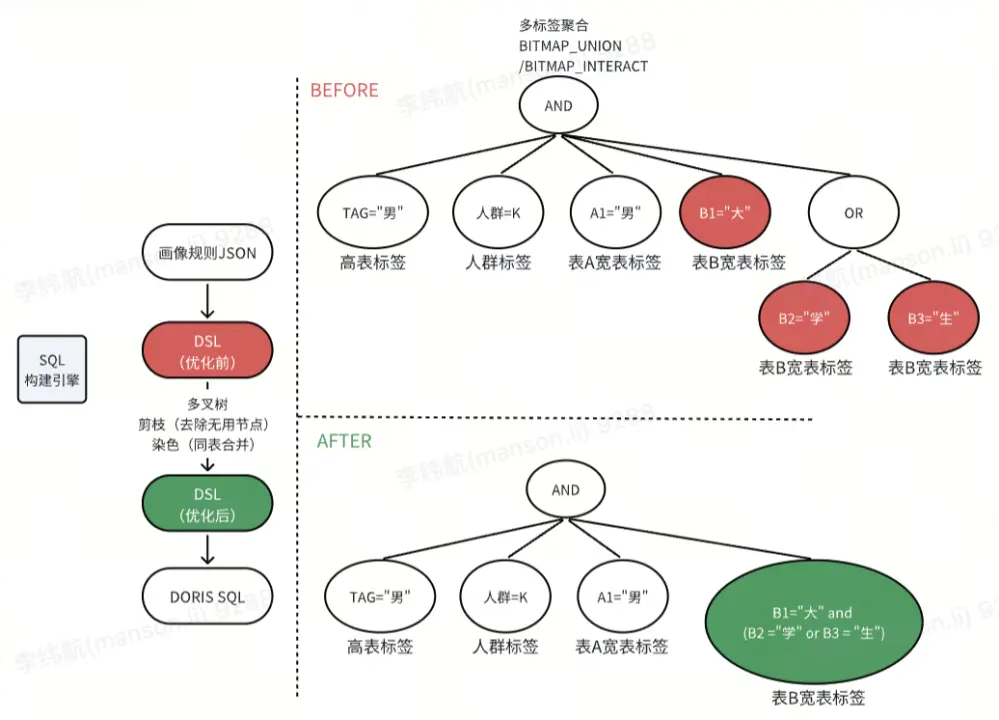

將同類合併操作後的 DSL 轉為 SQL，原本查詢 3 次寬表讀取了 3 個 BITMAP 進行合併計算，優化後統一成 1 次寬表查詢和 1 次 BITMAP 讀取，減少了60% 的冗餘讀取。參考下圖，DSL 的每一個圓圈對應一個 BITMAP 查詢：

DSL 與 SQL 優化.png

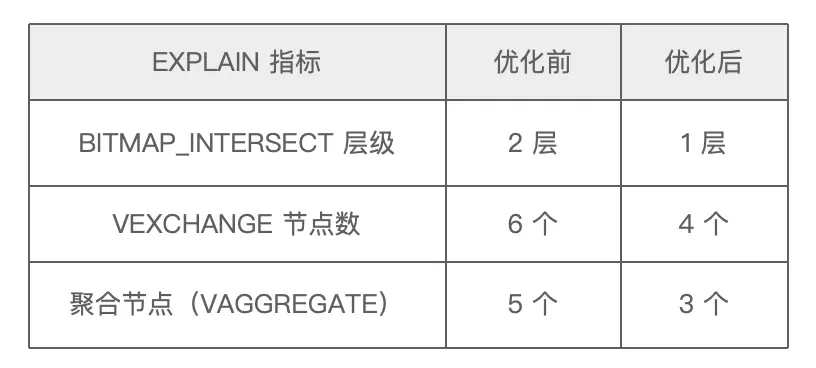

關於 EXPLAIN 指標優化前後的具體表現，我們在此也分享一則參考示例，詳情如下：

-- 優化前
SELECT BITMAP_INTERSECT(b) AS result
FROM (
    SELECT BITMAP_INTERSECT(b) AS b
    FROM (
        SELECT user_bitmap as b FROM user_bitmap WHERE group = ‘A’
        UNION ALL
        SELECT TO_BITMAP(id) AS b FROM wide_table WHERE city = '東莞'
        UNION ALL
        SELECT TO_BITMAP(id) AS b FROM wide_table WHERE sex = '男'
    ) t1 ) t2;

-- 優化後
SELECT BITMAP_INTERSECT(b) AS result
FROM (    SELECT user_bitmap as b FROM user_bitmap WHERE group = ‘A’    UNION ALL
    SELECT TO_BITMAP(id) AS b FROM wide_table WHERE city = '東莞' and sex = ‘男’
) t1 ) t2;

DSL 與 SQL 優化-1.png

在業務圈選邏輯不變的情況下，通過將優化前 BITMAP 子查詢合併到 WHERE 條件中以避免重複掃描表，同時減少 BITMAP 子查詢及數據分片合併次數，進而減少聚合層級實現結構扁平化，降低人羣計算時的內存峯值。

在業務高峯期針對大規模人羣展開計算的場景下，此優化措施能夠有效減少 30～50% 的內存開銷。與此同時，JVM 的堆內存使用峯值從原本的 60% 降至 20% 。

02 人羣位圖表讀取優化

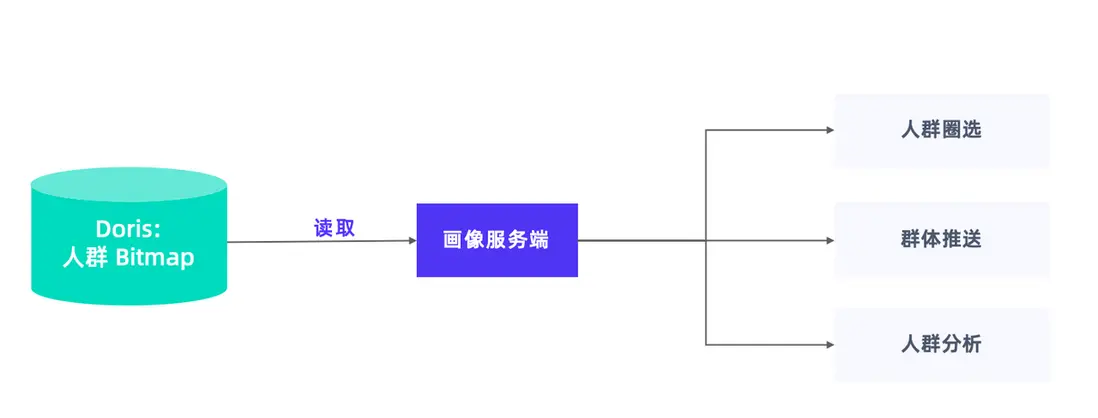

人羣位圖結果集通過 BITMAP 存儲於人羣表中，讀取人羣位圖數據主要用於人羣圈選、人羣分析，並將整個結果集推送至下游。

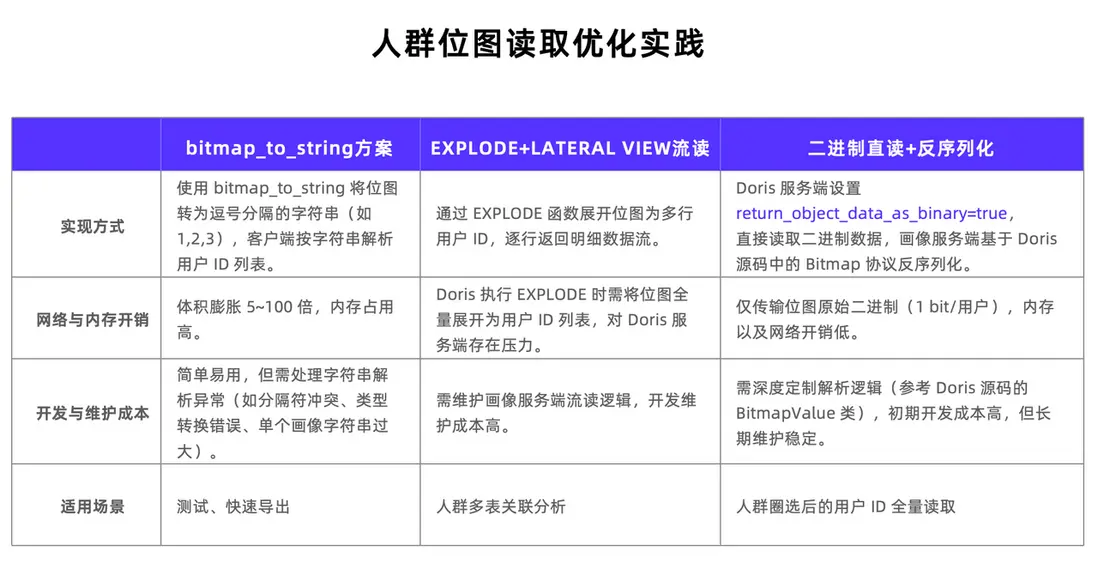

讀取位圖數據的方案有三種：

第一種方案，直接使用 Doris 自帶的 bitmap_to_string 函數，該函數可將位圖轉化為逗號分隔的字符串，客户端按此字符串解析出用户列表。但是當面對大型位圖時，解析難度較大，且數據體積會大幅膨脹。優點是簡單易用，適合測試和導出場景。
第二種方案，採用 explore 與 lateral view先將整個位圖展開，再構建服務端流處理邏輯。不過，Doris 需將位圖展開成用户列表並緩存於服務器，這會給服務端帶來壓力，尤其在高峯期，人羣計算任務繁重時更為明顯。此外，畫像工程側需維護流處理邏輯，開發維護成本較高。該方案適合人羣多表的關聯分析。
第三種方案，也是較為推薦的方案，直接將位圖的二進制數據讀取至服務端內存，再進行反序列化。服務端設置 return_object_data_as_binary=true ，即可直接讀取位圖的二進制數據，畫像服務端可基於 Doris 源碼中的位圖協議進行反序列化。此方式僅需傳輸位圖的原始二進制數據，內存佔用和開銷較低。開發成本初期較高，但後期維護方便且穩定。此讀取方式適用於人羣圈選場景，將位圖全量讀取至服務內存後，高峯期每分鐘可輕鬆處理幾十甚至上百個人羣。

總結與規劃

貨拉拉自引入 Apache Doris 構建用户畫像系統以來，收益十分顯著：業務查詢效率提升近 30 倍，數據導入速度是 Impala+KUDU 的 3 倍，內存開銷降低 30%-50%，系統穩定性大幅提升，滿足了畫像場景數千個標籤的精細化運營需求，同時通過可視化標籤篩選，降低業務分析的操作門檻。

後續，貨拉拉將重點投入以下兩個方面：

接入畫像實時業務：當前貨拉拉畫像服務的實時標籤/人羣點查主要使用 Hbase 和 Redis，基於穩定性和遷移升級成本的考慮，Doris 主要承擔人羣圈選、人羣洞察、行為分析等作業。未來規劃使用 Doris 高版本的架構，承擔大部分高併發的實時點查流量，提升人貨匹配效率和體驗。
引入湖倉一體架構：使用 Doris + 數據湖，在存儲架構方面，嘗試落地數據湖解決方案，畫像平台將打通其他數據應用平台、實現超大規模數據的分析。
