序言

以圖搜圖系統指的是從圖像內容提取特徵向量，然後使用向量數據庫進行向量數據的插入、刪除、相似性檢索等操作，進而提供根據圖像內容搜索出具有相似內容的其它圖像的功能。

系統架構

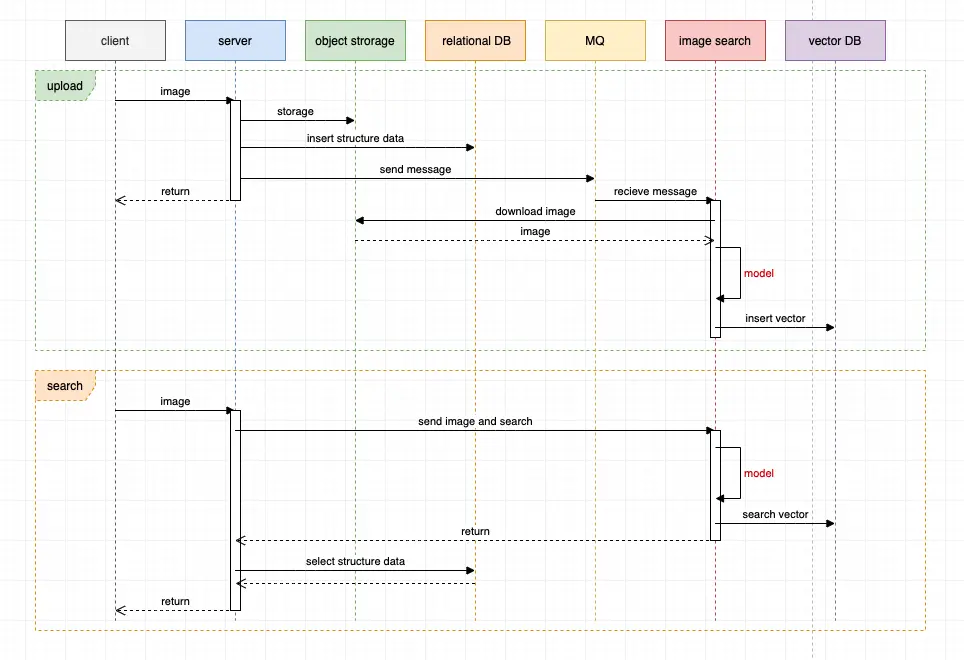

典型的搜圖系統整體架構時序圖如下：

圖像上傳過程：

客户端上傳圖像到服務端。
服務端存儲圖像至對象存儲、插入結構化數據至關係型數據庫、發送消息至 MQ 消息隊列。
服務端對客户端請求返回響應。
圖像搜索服務接受 MQ 的消息，下載圖像內容，使用特定模型提取圖像特徵向量，然後將特徵向量插入到向量數據庫。

這裏使用 MQ 的主要原因有：

異步快速響應，因為提取圖像特徵比較耗時，如果是同步的過程則會對客户端體驗不友好。
解耦服務、服務異構，提取圖像特徵屬於計算機視覺領域，編程語言生態基本是 Python ，而後端服務則常見於 Java、Golang、Node.js 等，這在架構上就要求服務異構和解耦。
削峯填谷，由於用户上傳圖像具有波峯波谷的天然特性，使用 MQ 可以使下游圖像計算保持平穩。

圖像搜索過程：

客户端上傳圖像到服務端。
服務端發起調用並將圖像傳遞到圖像搜索服務，圖像搜索服務提取圖像特徵向量，然後查詢向量數據庫進行相似性搜索，最後返回向量搜索結果。
服務端根據向量搜索結果查詢結構化數據，整合數據，最後響應。

我們可以看到以上系統中，比較耗時的有兩部分：

圖像傳遞鏈路長：客户端 -> 服務端 -> 對象存儲 -> 圖像搜索服務。
圖像特徵計算比較耗時、且比較消耗服務器資源。

使用客户端模型優化架構

為了進一步優化系統架構，我們可以嘗試使用客户端模型進行圖像特徵提取。

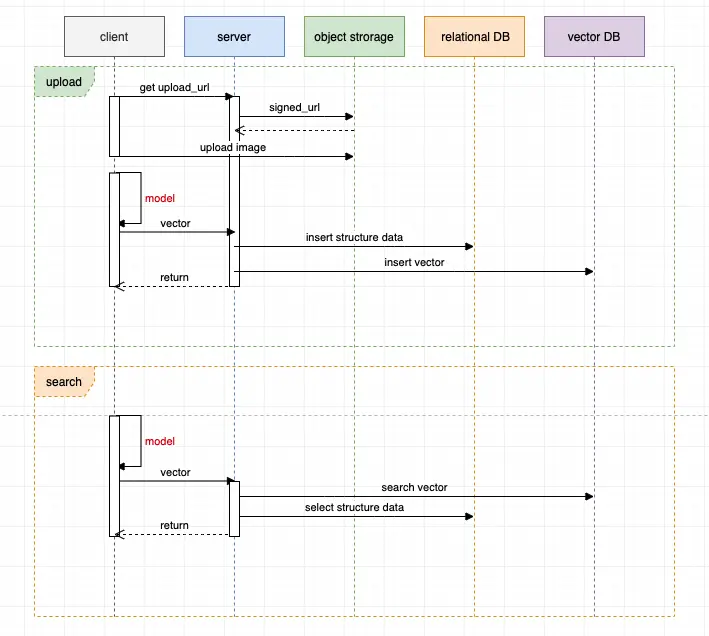

圖像上傳過程：

客户端向服務端請求對象存儲的直傳地址，然後客户端直接將圖像內容傳遞到對象存儲（需要對象存儲支持直傳操作）。
客户端進行本地計算，提取圖像特徵向量，然後傳遞特徵向量和結構化數據給服務端。
服務端對結構化數據和向量數據分別插入到不同的數據庫，完成響應。

圖像搜索過程：

客户端進行本地計算，提取圖像特徵向量，然後傳遞特徵向量和結構化數據給服務端。
服務端分別進行向量檢索和結構化數據查詢，整合數據，完成響應。

優化後的架構：

圖像傳遞鏈路短，只有客户端 -> 對象存儲。
圖像特徵計算卸載到了客户端完成，服務器不需要再消耗計算資源。
減少了 MQ 和圖像搜索服務這兩個構件，架構更加簡單、複雜度降低。

客户端模型的可行性和約束

客户端相比於服務端具有硬件資源有限、且不可擴展的特點，因此這就要求客户端使用的模型要更小、計算消耗更少。

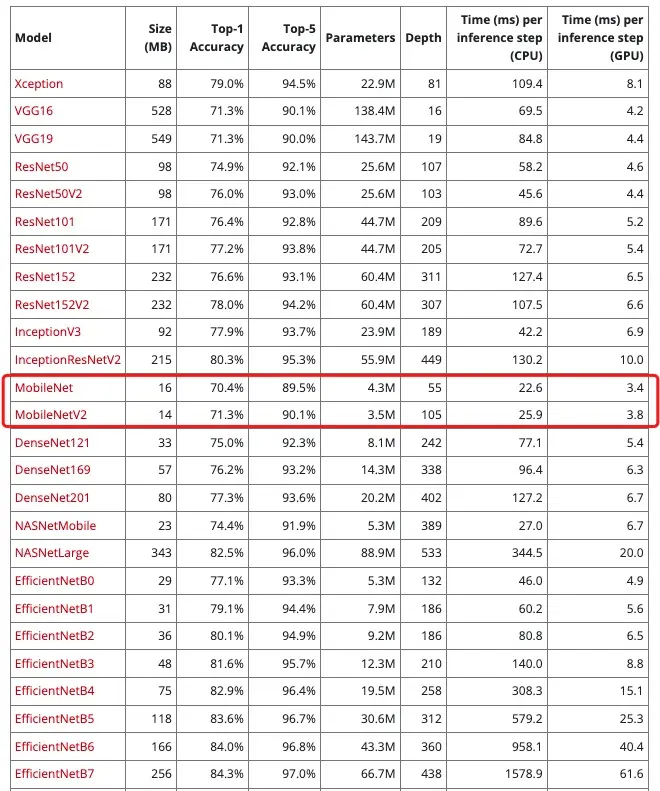

我們根據上圖中的模型對比可以看到 mobilenet 這種模型更符合我們的需求（模型的名字就能看出來）。

示例

以下給出一個前端使用 mobilenet 完成圖像特徵提取的示例：

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <script src="https://cdn.jsdelivr.net/npm/@tensorflow/tfjs"></script>
    <script src="https://cdn.jsdelivr.net/npm/@tensorflow-models/mobilenet"></script>
</head>
<body>
    <input type="file" id="imageInput">
    <button onclick="extractFeatures()">Extract Features</button>
    <pre id="result"></pre>

    <script>
        let model;

        async function loadModel() {
            if (!model) {
                // 加載模型時 mobilenet 會去 storage.googleapis.com 下載
                model = await mobilenet.load({version: 2, alpha: 1.0});
            }
            return model;
        }

        function preprocessImage(image) {
            const tensor = tf.browser.fromPixels(image)
                .resizeNearestNeighbor([224, 224])
                .toFloat()
                .expandDims();
            return tensor.div(255.0);
        }

        async function extractFeatures() {
            const input = document.getElementById('imageInput');
            if (input.files.length === 0) {
                alert('Please select an image file first.');
                return;
            }

            const model = await loadModel();

            const timeStart = Date.now();

            const file = input.files[0];
            const reader = new FileReader();
            reader.onload = async function (e) {
                const image = new Image();
                image.src = e.target.result;
                image.onload = async function () {
                    const processedImage = preprocessImage(image);
                    const features = model.infer(processedImage, false); // 去掉最後的全連接層
                    const featuresArray = await features.array();
                    document.getElementById('result').textContent = JSON.stringify(featuresArray, null, 2);

                    console.log(`Extract feature spend: ${Date.now() - timeStart} ms`);;
                }
            }
            reader.readAsDataURL(file);
        }
    </script>
</body>
</html>

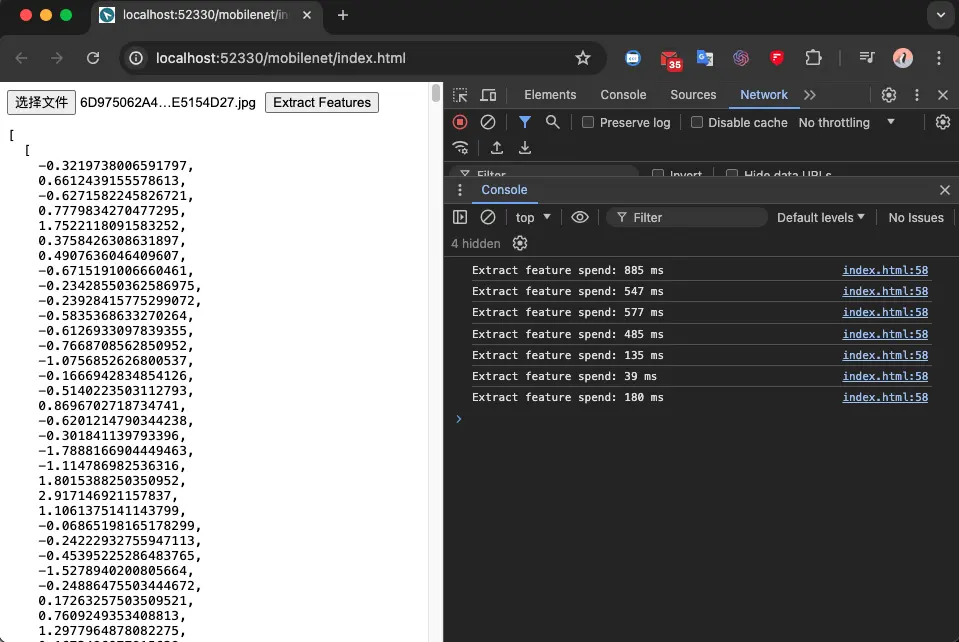

然後在我的筆記本電腦簡單測試的結果：
