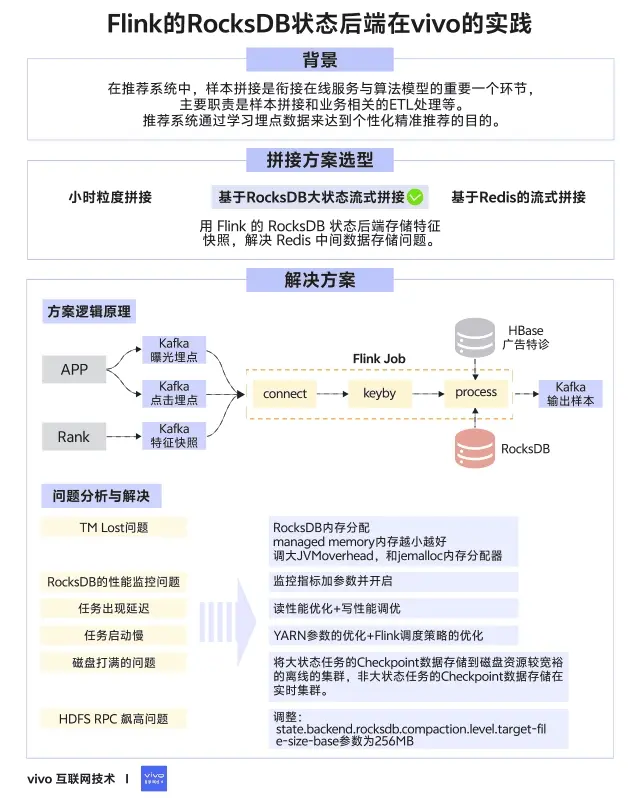

​1分鐘看圖掌握核心觀點👇

​
一、背景

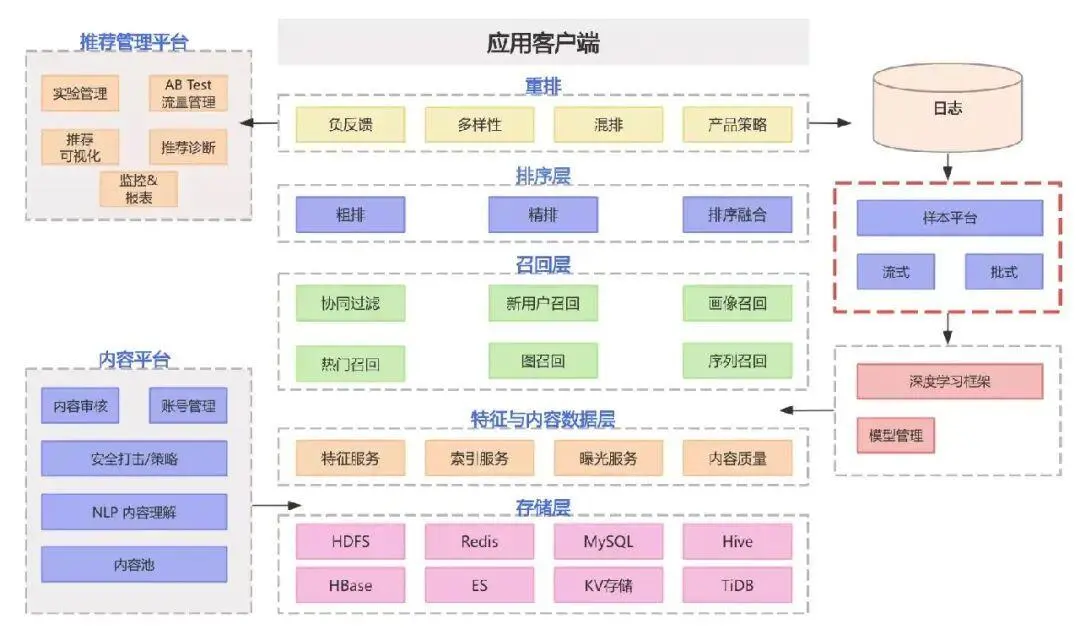

在推薦系統中，樣本拼接是銜接在線服務與算法模型的重要一個環節，主要職責是樣本拼接和業務相關的ETL處理等，模塊位置如下圖紅框所示。

​

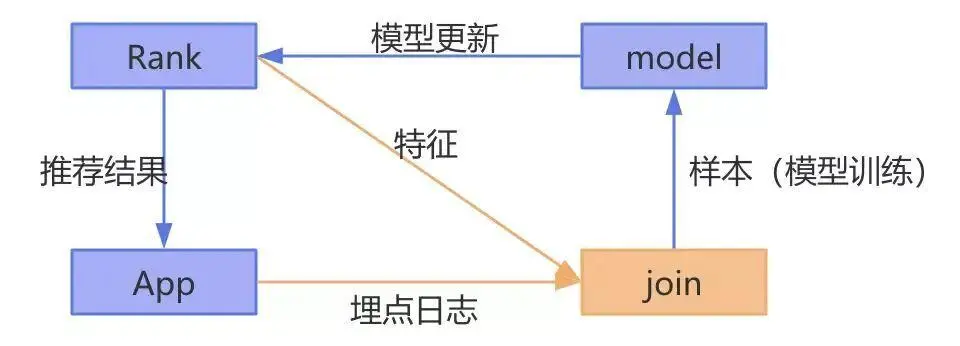

推薦系統通過學習埋點數據來達到個性化精準推薦的目的，因此需要知道服務端推薦下發的內容，是否有一系列的行為(曝光，點擊，播放，點贊，收藏，加購等等)，把被推薦內容的埋點數據與當下的特徵拼接起來的過程，一般稱為樣本拼接，一個簡化的流程如下：

推薦的過程可以檢驗概括為以下幾點：

• 後台服務rank 推薦內容給app客户端，同時把內容對應的特徵快照保存起來；
• app接收到內容後，埋點日誌被上報到消息中間件；
• 樣本拼接負責將特徵與埋點日誌拼接起來，定義正負樣本，格式轉換；
• 模型接收樣本訓練，將使用最新的模型做推薦。

為了保證較高的拼接率和穩定性，我們的拼接架構也經過了長時間的迭代，這篇文章我將給大家介紹vivo特徵拼接架構的發展歷程、當前方案、當前方案遇到的問題和解決方案，以及未來的規劃和展望，希望能幫助到業內的同學。

二、拼接方案選型

2.1 小時粒度拼接

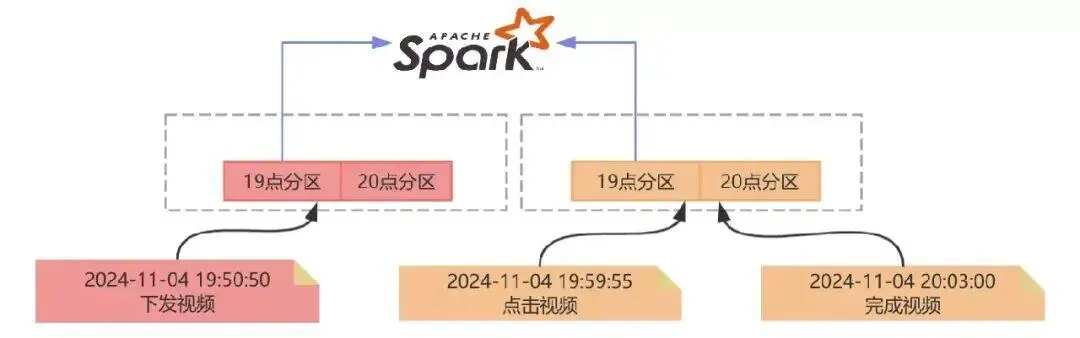

小時拼接是將埋點日誌和特徵快照都保存到Hive並以小時分區，每小時調度一個Spark任務來處理兩個表相應分區的數據做拼接，由於是小時拼接，實時性較低，Spark作業本身也依賴於上游Hive表小時分區生成，每個小時末尾的請求埋點有可能是落在當前小時，也有可能落在下個小時。舉個例子：19點50分下發了一個視頻，客户端在19:59分點擊了，但是視頻播放卻是在20點03分完成的，這個時候就會存在拼接不上的問題。

2.2 基於 Redis 的流式拼接

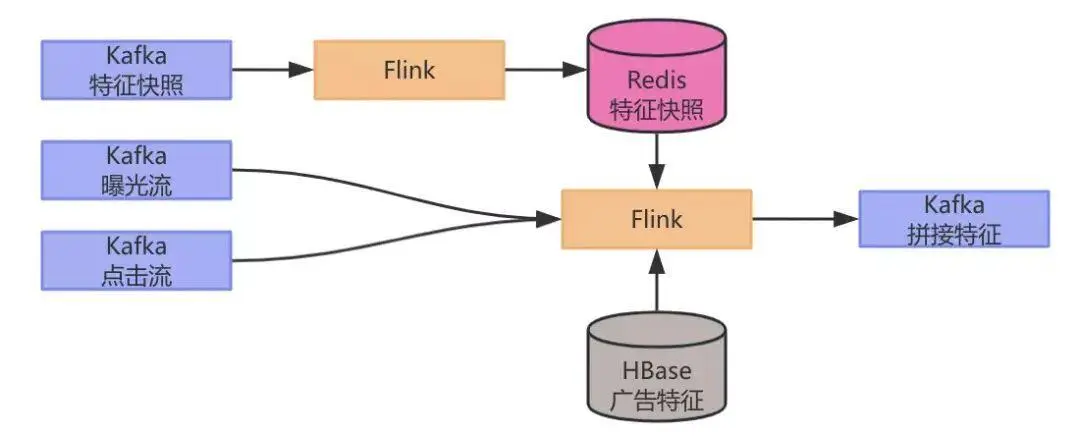

為了提升拼接率，且達到實時拼接，節點故障容災，完備監控等特性，Flink是一個很好的替代方案，也是最近幾年比較主流的實現。最初在實時推薦場景中，Kafka中的特徵快照通過Flink任務寫入到Redis，另一個Flink任務消費曝光埋點數據和點擊埋點數據並讀取存在Redis中的特徵快照數據做拼接，拼接後的數據作為拼接特徵被寫入到下游的Kafka中，提供給後續的算法做模型的訓練，架構圖如下：

經過一段時間實踐，以上的方案出現了兩個痛點：

• Redis中存儲了幾十T的數據，Redis的成本高；
• 業務數據流量會波動，經常需要DBA對Redis集羣進行擴容，涉及大量數據的遷移，運維成本高。

2.3 基於 RocksDB 大狀態流式拼接

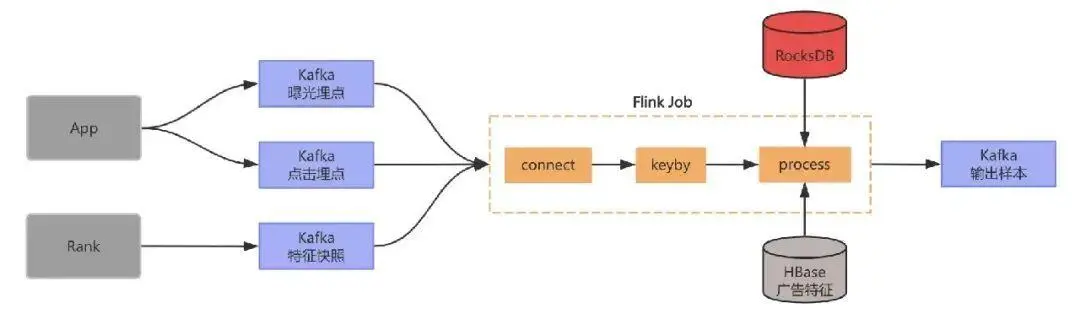

為了解決基於Redis的作為中間數據的存儲存在的問題，我們採用Flink狀態來存儲特徵快照，整個架構中不再需要外部的Redis，由於我們需要存儲的數據量達幾十T，這裏我們選用適合大數據量存儲的RocksDB類型的狀態後端，調整後架構更加簡潔，如下圖所示：

流程如下：

• 首先將曝光流點點擊流以及特徵在Flink 任務中做union並做keyby；
• 在processElement方法中如果接收到曝光流就將數據保存到state中，如果接收到曝光流就將數據保存到state中，如果接收到特徵就去state中查詢相應的曝光和點擊數據；
• 如果能找到就發送到下游並將狀態數據清理掉，沒找到就將特徵保存到state中，並註冊一個定時器；
  定時器觸發時去state中查詢相應的曝光和點擊數據，如果找到就發到下游，並將狀態數據清理掉。

由於RocksDB可以同時利用內存和磁盤來存儲數據，所以對於內存的使用量大幅下降，由於RocksDB是嵌入式的數據庫，每個TM上的RocksDB數據庫只存儲shuffe到該TM上的數據，無需再關注擴縮容的問題。當然隨着數據上漲，Flink流式拼接在實際的生產過程中也遇到了一系列的問題，為了保證業務的可用性，我們花了較長的時間對這些問題進行攻克，目前任務穩定性達到99.99% ，拼接率長期穩定在99%以上，對拼接效果提升較大。下面我將列舉我們遇到的問題和解決方案，希望能夠幫助到業內的其他團隊。

三、問題及解決方案

3.1 TM Lost問題

3.1.1 現象

在方案實施之初，我們發現這些特徵拼接的任務頻繁出現TM was Lost異常導致任務重啓，我們看了日誌，發現都是TM內存超出了YARN的內存限制被kill。

3.1.2 問題分析

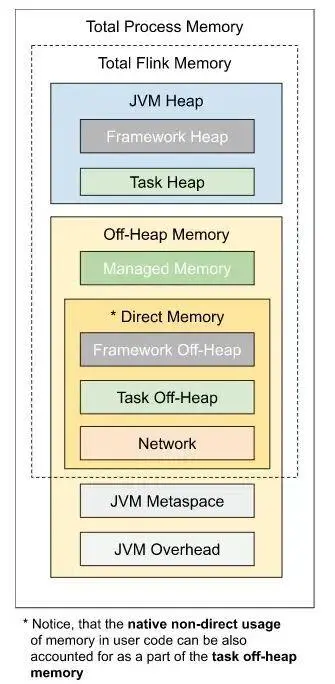

那麼我們的疑問就來了，為啥這部分任務的內存很容易超出，超出的那部分內存又是誰在用呢？下面這張圖是來自Flink的官網，因為我們在平台使用Flink的時，我們只設置了總的內存，並沒有關注其他各個局部的內存，那麼這些部位的內存是如何分配的？為了搞清楚這個問題，有必要梳理一下每個模塊內存計算的邏輯。

圖片引用自Flink
Flink內存分配邏輯
