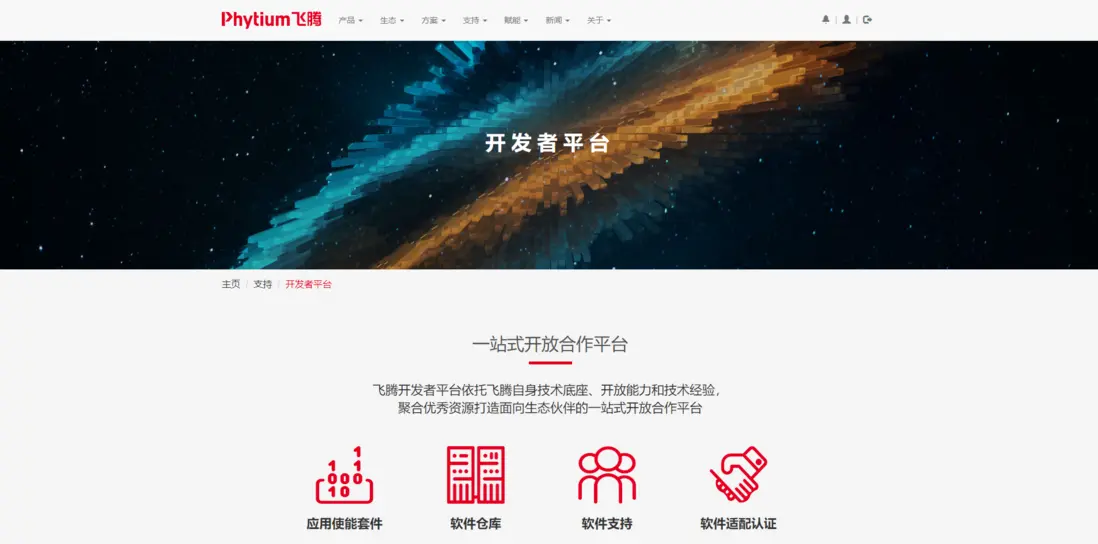

【寫在前面】飛騰開發者平台是基於飛騰自身強大的技術基礎和開放能力，聚合行業內優秀資源而打造的。該平台覆蓋了操作系統、算法、數據庫、安全、平台工具、虛擬化、存儲、網絡、固件等多個前沿技術領域，包含了應用使能套件、軟件倉庫、軟件支持、軟件適配認證四大板塊，旨在共享尖端技術，為開發者提供一個涵蓋多領域的開發平台和工具套件。點擊這裏開始你的技術升級之旅吧

本文分享至飛騰開發者平台《基於飛騰騰雲S2500的ATS部署及調優方法(反向代理篇）》

1 軟件介紹

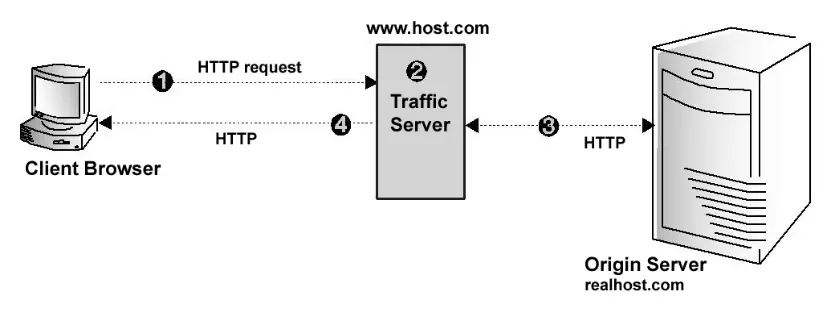

ATS全稱為Apache Traffic Server，是一種高性能、模塊化的HTTP緩存代理服務器。HTTP代理通常分為正向代理、反向代理和透明代理。本文主要介紹HTTP反向代理，反向代理是指以代理服務器來接受Internet上的連接請求，然後將請求轉發給內部網絡上的服務器，並將從內網服務器上得到的結果返回給Internet上請求連接的客户端。如下圖，Traffic
Server充當代理服務器，Origin Server是內網中的源服務器，整個內網對外表現為一個服務器。

（引用自https://baike.baidu.com/item/Apache Traffic Server/4075996?fr=aladdin）

2 環境要求

2.1 硬件要求

用途	型號
代理服務器	飛騰騰雲S2500處理器服務器
源服務器	飛騰騰雲S2500處理器服務器

2.2 軟件要求

軟件名	對應版本
trafficserver	7.1.9
httpd	2.4.49
LuaJIT	2.1
apr	1.7.0
apr-util	1.6.1
pcre	8.45

3 平台部署

下面將詳細介紹源服務器httpd及代理服務器ATS的搭建步驟，並對平台進行驗證。

3.1 部署httpd

部署httpd的步驟主要包括：
第一步，獲取源碼；第二步，編譯安裝apr；第三步，編譯安裝apr-util；第四步，編譯安裝pcre；第五步，編譯安裝httpd；第六步，配置httpd端口。

3.2 移植ATS

移植ATS的步驟主要包括：

第一步，獲取ATS源碼；
第二步，替換LuaJIT；
第三步，修復非法訪問；由於7.1.9版本的ATS在aarch64上運行時存在內存地址非法訪問的BUG，故而需要修改文件/home/trafficserver-7.1.9/lib/ts/ink_queue.h中的代碼；
第四步，安裝依賴；
第五步，編譯與安裝；
第六步，配置端口
第七步，配置映射；
第八步，運行驗證。其中，在進行驗證時，先啓動apache服務；然後，啓動ATS服務；最後，瀏覽器訪問ATS代理服務器IP或域名，若成功打開網頁則表示部署成功。

4 ATS調優

4.1 調優目的

通過調整ATS配置文件來有效地提高ATS應用性能。

4.2 調優方法

4.2.1 物理綁核

1. 使用numactl控制ATS使用的CPU及內存，防止ATS的manager進程跨NUMA。

numactl --cpunodebind=0,1 --membind=0,1 trafficserver start

2. 使用cgroup限制ATS線程使用的資源，防止ATS的server線程跨NUMA。

#!/bin/bash
PID=\$(pidof traffic_server)
ATS_CGROUP_CPU_DIR=/sys/fs/cgroup/cpuset/trafficserver
if [ ! -d \$ATS_CGROUP_CPU_DIR ]; then
mkdir \$ATS_CGROUP_CPU_DIR
fi
cd \$ATS_CGROUP_CPU_DIR
echo "0-15" \> cpuset.cpus
echo "0" \> cpuset.mems
echo \$PID \> cgroup.procs |

4.2.2 配置ATS線程

選項	説明
CONFIG proxy.config.exec_thread.autoconfig INT 0	配置固定線程數量，不使用自動增加線程功能，配合cgroup可以有效防止線程跨片。
CONFIG proxy.config.exec_thread.limit INT 16	每個核啓動16個線程。
CONFIG proxy.config.accept_threads INT 16	對數據接收使用專門的線程處理。
CONFIG proxy.config.task_threads INT 32	處理http請求的線程數量。

4.2.3 配置ATS緩存

文件storage.config決定了ATS磁盤緩存的組成結構，文件內容格式為：

pathname size [ volume=number ] [ id=string ]

例如：/root/ats-cache0 100G，表示ATS磁盤緩存有100G，且保存在分區/root/ats-cache0中。文件中可以指定多個分區及大小，它們共同組成ATS磁盤緩存。除了磁盤緩存，ATS還可以通過records.config文件中的proxy.config.cache.ram_cache.size選項來配置內存緩存：

CONFIG proxy.config.cache.ram_cache.size INT 10G

4.2.4 緩存預熱

ATS重啓或首次啓動時，緩存默認為空倉狀態，需要使用工具將期望被緩存的文件進行遍歷訪問，使緩存中包含所有期望被緩存的文件，即達到預熱充分狀態。預熱狀態可通過traffic_top工具中的Disk Used和Ram Used大小來判斷，如果它們的大小不再變化則認為是充分預熱。

4.3 調優示例

示例環境為一台飛騰騰雲S2500處理器服務器，ATS和httpd同時部署在飛騰騰雲S2500處理器服務器上，但佔用端口不同，其中apache（httpd）服務器中共有兩百萬個數據供客户請求。使用思博倫測試儀模擬http請求，對被測服務器進行web cache性能測試，調優過程如下：

1) 默認配置下，充分預熱後測出TPS為27192；

2) 將ATS線程上限增加至32個，即CONFIG proxy.config.task_threads INT
32，充分預熱後測出TPS為46315；

3) 在2的基礎上，固定內存緩存10G，即CONFIG proxy.config.cache.ram_cache.size INT
10G，充分預熱後測出TPS為47397； 3)

4) 在3的基礎上，關閉RAM歷史命中檢測（不管之前是否有命中都會將新數據寫到RAM中），即CONFIG
proxy.config.cache.ram_cache.use_seen_filter 0，充分預熱後測出TPS為53649；

5) 在4的基礎上，對ATS服務進行綁核0-63，充分預熱後測出TPS為60178；

6) 在5的基礎上，關閉httpd的日誌，充分預熱後測出TPS為62210。

下表是優化前後的web cache性能測試結果：

目標項	優化前	優化後
TPS	27192	62210

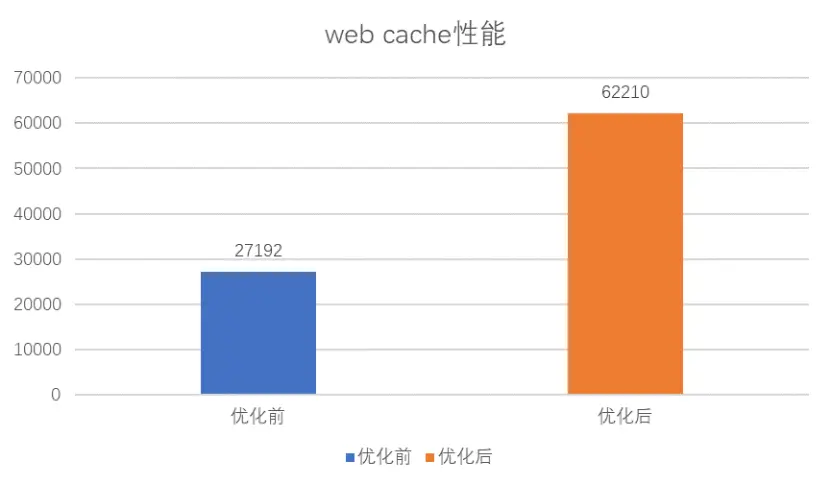

上圖是web cache性能測試結果柱形圖，可以看出經過調優後的web cache性能提升顯著。

5 常見問題

1. apr-util編譯報錯

如果報錯內容如下圖所示：

則通過安裝expat-devel包可以解決。
