在服務器產品交付階段，BMC、BIOS及CPLD等核心固件的初始燒錄通常採用離線編程方式，通過專用燒錄器將固件鏡像寫入存儲介質。隨着服務器進入運維階段，為應對安全漏洞修復、功能增強或硬件兼容性更新等需求，管理人員需藉助遠程管理接口實現固件升級。OpenBMC作為開源基板管理控制器固件框架，其設計的遠程更新機制兼顧了靈活性與可靠性。本文將深入剖析OpenBMC在固件遠程更新場景下的核心實現機制，重點解析其BMC固件單分區與A/B分區的更新流程、底層腳本的協作關係，以及通過總線接管更新BIOS/CPLD的硬件交互原理。
01 BMC固件更新

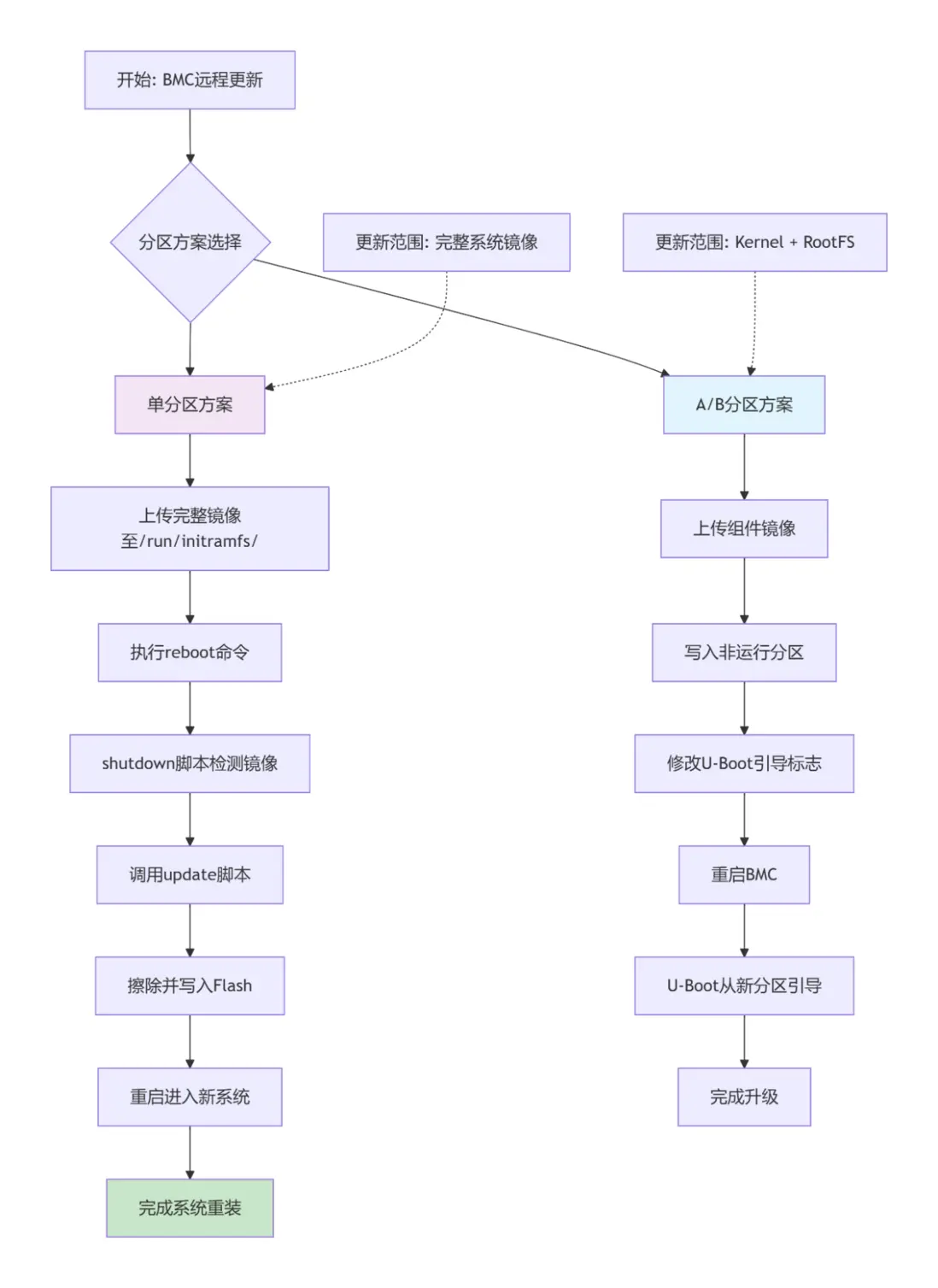

作為服務器管理核心組件，BMC固件本質上是針對特定硬件平台定製的嵌入式Linux系統，其軟件棧由三個部分組成：負責硬件初始化和系統啓動引導的Bootloader（如U-Boot）、Linux內核以及包含OpenBMC服務與應用的根文件系統。在金融、電信等對可用性要求極高的行業中，為防止因BMC固件損壞導致服務器失去遠程管理能力，會採用雙物理Flash芯片的設計。這兩個Flash通過CPLD或硬件多路複用器控制，可實現故障時自動切換。而在主流的OpenBMC平台方案中，為控制成本，通常只使用一顆Flash芯片，採用單分區方案，或A/B分區方案來保障固件可靠性。下圖為OpenBMC平台上BMC固件的更新流程：
單分區方案：

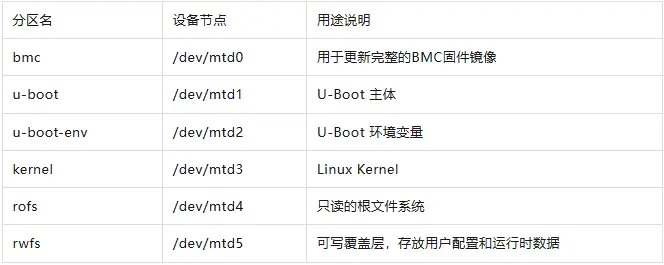

在單分區方案中，BMC固件的所有組件只有單一副本，典型分區佈局如下表所示：
在這種方案下更新BMC固件時，管理員需要將完整的BMC系統鏡像image-bmc上傳到/run/initramfs/目錄。執行reboot命令後，系統直接調用/run/initramfs/shutdown腳本，該腳本首先確保/proc等內核接口可用，以完成運行環境準備，接着徹底卸載所有與舊根目錄關聯的文件系統，確保Flash存儲設備完全處於未被佔用狀態。隨後檢測更新鏡像是否存在，一旦確認存在便啓動看門狗機制防止意外重啓，最後調用update腳本執行固件燒錄，並通過reboot -f完成硬件重啓。
update腳本作為更新操作的核心執行者，其功能主要包括安全校驗、數據備份和燒錄執行。在安全校驗方面，它通過findmtd()確保目標分區正確，使用toobig()防止鏡像溢出，並通過mtdismounted()確保分區未被掛載。在數據備份方面，腳本提供--save-files和--restore-files功能，讀取/run/initramfs/whitelist文件，將rwfs中的重要用户數據備份到內存安全區域，更新完成後自動恢復。最終通過flashcp -v "$f" "/dev/$m"命令完成固件燒錄，並將燒錄狀態寫入特定區域以便系統啓動時感知，在一切完成後清理暫存文件和臨時備份。
A/B分區方案：

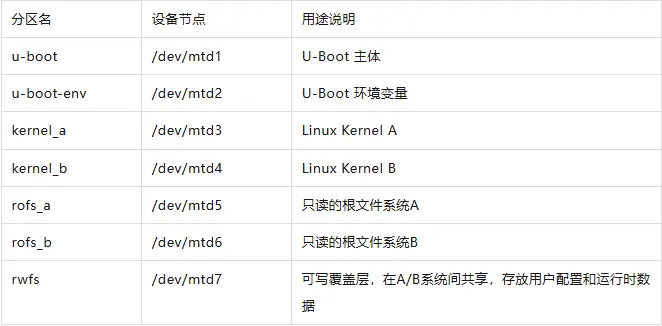

單分區方案的本質是對Flash進行全量重寫。而A/B分區方案是一種更加靈活、可回退的"熱更新"，這種方案為內核與根文件系統這兩大核心組件分別建立了A/B兩套分區，從而實現冗餘。其分區佈局示例如下：
02 BIOS固件更新
除了更新BMC自身，BMC還負責更新服務器主板上的其他固件。在服務器正常運行時，SPI總線由服務器CPU控制，用於訪問BIOS。當需要更新時，BMC 會通過 GPIO 信號切換總線控制權，暫時成為 SPI 總線的主設備。隨後，BMC通過其內部的SPI控制器，驅動這條共享的SPI總線，將固件鏡像直接寫入作為從設備的BIOS Flash。例如，在飛騰騰瓏E2000S平台上，可通過底層命令手動完成此過程：
\# 解除服務器對SPI控制器的綁定
echo 2803a000.spi > /sys/bus/platform/drivers/phytium_spi/unbind
\# 通過GPIO切換總線控制權至BMC
gpioutil set CPU1\_SPI\_SELECT 1
\# 重新綁定控制器，此時BMC成為主設備
echo 2803a000.spi > /sys/bus/platform/drivers/phytium_spi/bind
\# 將BIOS鏡像文件寫入對應的Flash分區
flashcp -v bios.bin /dev/mtd6
\# 將總線控制權歸還給服務器
gpioutil set CPU1\_SPI\_SELECT 0
03 CPLD固件更新
CPLD固件體積雖小，卻控制着服務器關鍵硬件邏輯（如電源時序、信號複用）。BMC通過接管JTAG總線完成其更新。正常情況下，JTAG總線由服務器CPU使用。當通過BMC發起CPLD更新時，管理員上傳用於寫入CPLD固件的專用編程文件（如SVF文件），BMC通過GPIO或外部多路複用器切換，臨時佔用JTAG總線。隨後，BMC內部的JTAG控制器驅動JTAG信號，按JTAG協議將新鏡像寫入CPLD的非易失存儲器。以飛騰平台更新國產安路科技的服務器CPLD為例，手動更新命令如下：
\# 切換JTAG總線控制權至BMC
gpioutil set CPU\_JTAG\_SELECT 1
\# 通過JTAG接口燒錄SVF格式的固件文件
loadsvf -d /dev/jtag0 -v -s /tmp/jtag.svf
CPLD更新完成後，通常需要對整機或對應模塊進行斷電上電，新的邏輯才會被加載生效。
本期內容聚焦OpenBMC在固件更新中的底層機制：BMC自身更新可通過單分區方案實現完整系統重裝，或通過A/B分區方案實現熱更新；而BIOS和CPLD的更新則依靠BMC臨時接管硬件總線來實現。這些底層機制雖然直接有效，但通常涉及複雜的手動操作。下期內容，我們將深入分析OpenBMC如何通過上層服務（如Redfish API和phosphor-software-manager）將這些底層操作封裝起來，在Web界面上實現一鍵式、可審計、安全可靠的統一固件更新。
