一、背景

關於Performance面板的基礎用法介紹，可參考上一篇文章《“Performance面板”一文通，解鎖前端性能優化工具基礎用法！》。文章中還從一個HTTP請求的四階段的角度來介紹Performance圖的"觀看方式"，並重點介紹了worker線程跟主線程的協作關係

本篇文章中，我們將會以一個實際網頁 ——VPC列表頁為例，介紹Performance抓圖及分析的過程，並將上一篇文章中介紹的相關內容串起來，希望每位frontend developer都能掌握用Performance分析頁面性能的能力。

PS：這裏假設我們的分析目標是：讓列表頁的主內容區域儘快展示出來，以避免長時間白屏；另外，為求簡潔，下文敍述中統一將Performance錄製的結果圖叫做"性能圖"

二、分析前準備

正式分析之前，建議做一些準備工作，能有效提高後續的分析效率。

1. 環境準備

1）選一個良辰吉日

建議關閉一些應用程序、瀏覽器頁籤，儘量讓電腦CPU空閒一些，（也建議關掉通信軟件，讓自己心情好一些）。儘量避免一邊開會一邊分析，避免分析過程被頻繁打斷，因為分析過程可能遇到各種奇怪的現象，倘若再被其它事務打斷，心態直接崩潰，那麼就分析不下去了……

2）選瀏覽器無痕模式

建議在瀏覽器無痕模式下錄製性能圖並進行分析，因為一些特殊的瀏覽器配置、瀏覽器插件 都可能影響網頁的加載過程，干擾分析結果。

3）選生產環境進行分析

我們可能有多種不同環境：本地代理環境（俗稱localhost）、類生產環境、生產環境 等。只有生產環境是最真實貼近用户的，所以建議在生產環境下進行網頁性能分析。

但需要注意的是，生產環境部署的代碼，跟源碼往往有較大形態上的差異（eg：打包工程的混淆、部署時的加工、服務端渲染的處理等）。所以，生產環境的性能圖在某些代碼細節上可能無法深入研究，此刻，我們還是需要其它環境的性能圖進行輔助對比。

2. 代碼準備

1）瞭解代碼結構和加載流程

建議先從源碼角度，詳細瞭解待分析頁面的結構及加載流程，例如我們討論的樣例—— VPC列表頁的結構如下：

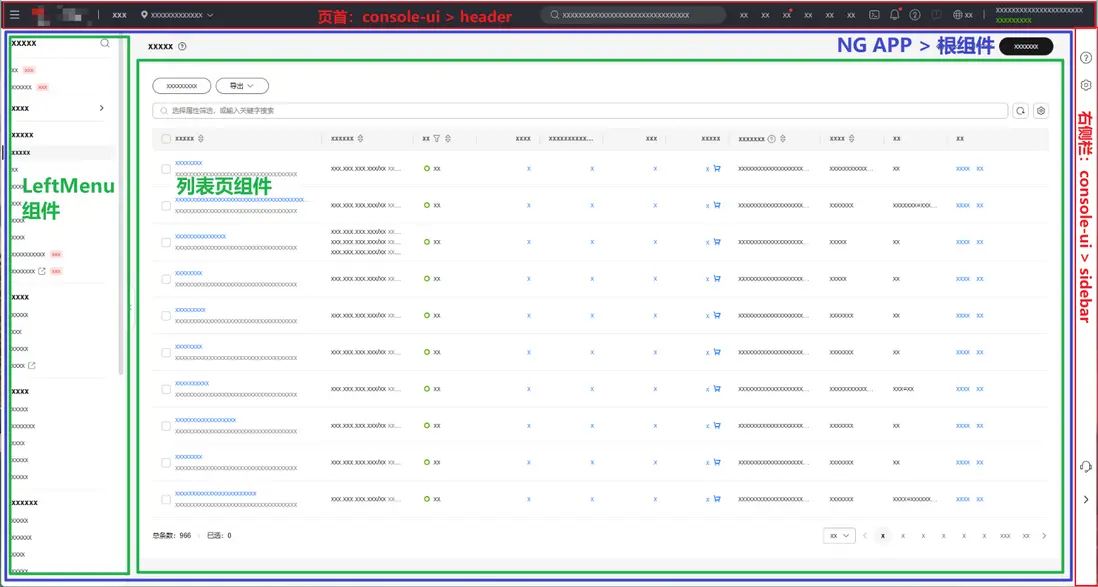

頁面結構

• 紅色框：由基礎框架console-ui提供的header、sidebar 實現
• 藍色框：由業務代碼實現，採用angular技術框架，NG App下掛載一個根組件（VpcComponent）
• 綠色框：根組件下分為 導航組件（LeftmenuComponent）和 列表頁組件（VpcListComponent）

代碼結構

<!-- index.html -->

<div id="header"><!-- console-ui負責渲染 --></div>

<div id="sidebar"><!-- console-ui負責渲染 --></div>

<!-- NG App 掛載點 -->

<div id="ngApp">

    <!-- 根組件 -->

    <vpc-component>

        <leftmenu-component><!-- 導航組件 --></leftmenu-component>

        <router-outlet>

            <!-- 內容區-路由渲染點 -->

            <vpc-list-component><!-- 列表頁組件 --></vpc-list-component>

        </router-outlet>

    </vpc-component>

</div>

• console-ui和NG App並行工作，分別負責不同div的渲染
• APP的根組件下，導航組件和內容區並行工作，內容區由路由加載列表組件

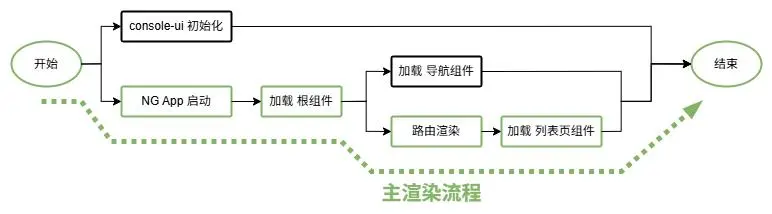

初始化流程

• 主渲染流程是：NG App啓動 => 加載根組件 => 路由渲染 => 加載列表頁組件
• angular中每個組件都會經歷生命週期：constructor => ... => ngOnInit => ... => ngAfterViewInit => ... （這裏只列舉一些常用生命週期鈎子，完整的説明見 組件生命週期。PS：這一點不理解也不妨礙下文閲讀）

2）關鍵節點加performance.mark

很關鍵的是：在我們的主渲染流程上一些關鍵的時間節點加上performance.mark，或者關鍵時間段加上console.time/timeEnd。這樣在性能圖的Timings面板上就會顯示這些標記，從而幫助我們確認各個執行環節。

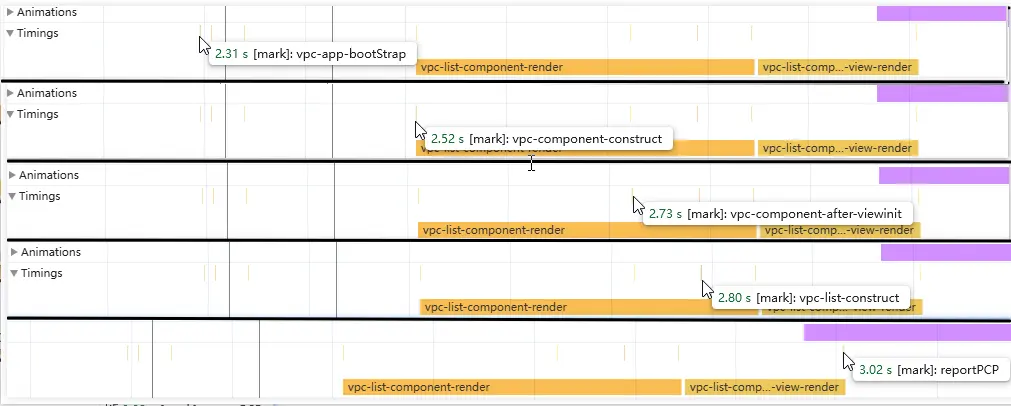

例如，針對VPC列表頁的主渲染流程，我們在 NG App啓動、根組件constructor及ngAfterViewInit、列表頁組件constructor及ngAfterViewInit，分別加上performance.mark，則能在Timings面板中看到下圖情況：

PS1：Timings面板中的線很細，不仔細觀察可能會漏掉。

PS2：為了針對生產環境進行分析，我們可能需要提前在代碼中預埋performance.mark，待上線後才能利用的上。

3）錄製性能圖

在Network面板清空已有記錄，在Performance面板多點幾下垃圾回收，然後開始錄製。錄製完成後，將Performance面板的性能圖導出成json文件，並將Network面板的網路請求記錄導出成har文件，保存在本地以方便後續查看。

三、數據分析

錄製好性能圖後，建議先分析Network面板中的index.html，大致瞭解加載了哪些靜態資源，然後再投入性能圖的分析

1. 分析index.html

首先分析下Network面板中的index.html，大致瞭解頁面加載了哪些靜態資源。 一般源碼中的index.html跟瀏覽器實際執行的index.html往往有很大差別，因為代碼(打包)工程會對index.html進行魔改，如果有服務端渲染機制，那麼服務渲染時可能還會插入一些樣式、腳本。所以，瀏覽器最終執行的index.html將會是 源碼+工程修改+服務端渲染 之後的結果。

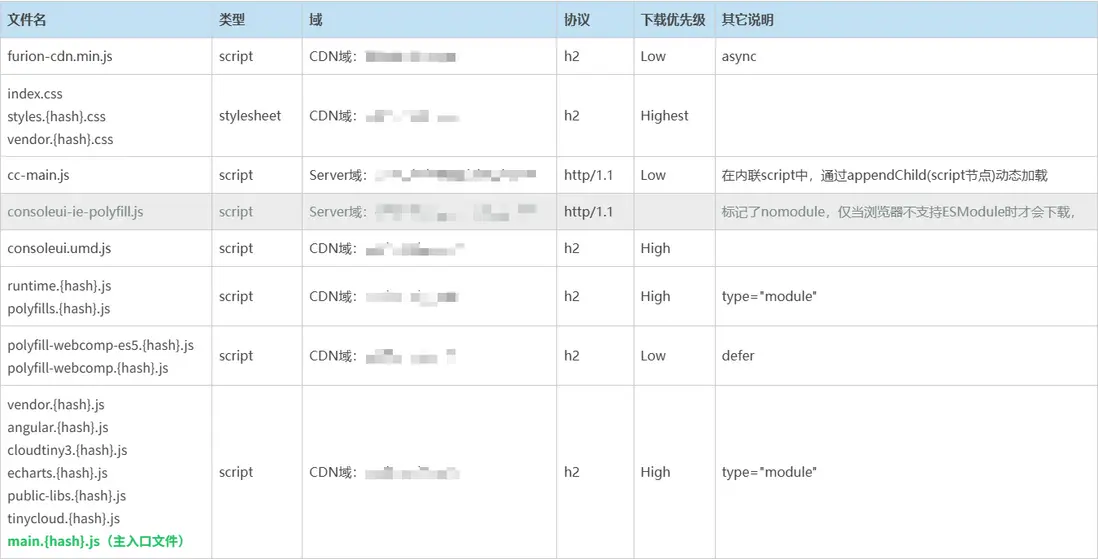

例如，針對VPC列表頁的html進行分析，會發現其加載了以下資源（按html中從上到下的順序排列）

我們需要搞清楚瀏覽器會開幾個TCP連接？哪些資源會擠在同一個連接中？因為同一個連接中的資源會互相爭搶網絡帶寬 。

分辨方法是：h2下同一個域名的資源會共用同一個TCP連接，http/1.1下同一個域名可能會開多個TCP連接，資源們按順序排隊。 所以上表中，所有CDN域下的資源共用同一個TCP連接，Server域下只有一個資源，暫時只開一個TCP連接。

PS：説“暫時”是因為，後續可能會有動態加載js、或者發起ajax、fetch請求，可能會增加TCP連接數量。

另外，下載優先級是由瀏覽器綜合分析並自動分配的，我們無法直接指定優先級。並且不同版本瀏覽器的分配策略各異，但大多數情況下，會遵循如下規則：

• 通過<script>標籤加載的js腳本的優先級高於動態創建script的優先級。（動態創建例如：通過appendChild往DOM中插入一個<script>標籤）
• <script>標籤上沒有加任何標記（module、async、defer）的，優先級最高
• <script>標籤被標記了type="module”的，優先級較高
• <script>標籤被標記了async、defer的，優先級較低

值得説明的是，項目採用了webpack打包，其中main.{hash}.js就是webpack主入口文件，而vendor\~tinycloud等文件均是分包策略拆出來的chunks們。

2. 分析Performance數據

接着，我們就要分析性能圖了，我們的首要目標是：搞清楚性能圖中各個環節在做什麼，並將它跟初始化流程一一對應起來。

2.1 分析映射關係：代碼 <=> 性能圖

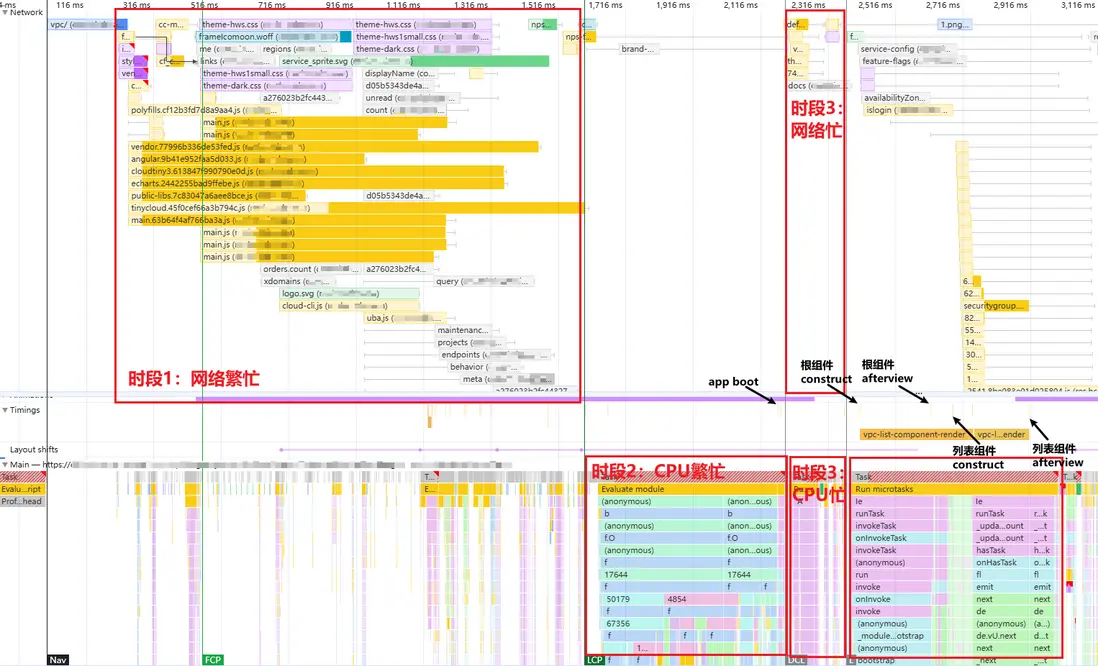

首先觀察性能圖中 Network（網絡情況）、Main（CPU情況）、Timings（我們預埋的mark標記） 這三個部分，嘗試搞清楚圖中每個時間段裏面，瀏覽器在忙些什麼。 以上圖為例，大致流程是：

• 時段1：網絡繁忙、CPU空閒
• 時段2：網絡空閒、CPU繁忙
• 時段3：網絡CPU都繁忙
• NG App啓動從時段3才開始

接下就是詳細分析過程：

1）時段1：靜態資源下載

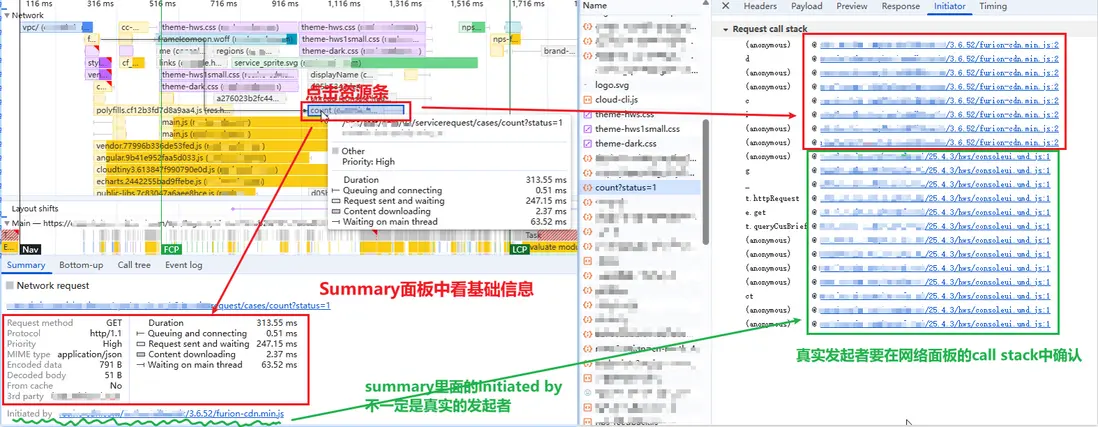

分析每一個請求，搞清楚它是誰發起的，在業務上有什麼作用。 點開一個資源條，就可以在Summary面板中看到它的一些基礎信息。

PS：有時候，Summary面板中寫的Initiated by不一定是真實的發起者，真實發起者可能被層層代碼封裝隱藏了，我們需要到Network面板中的Initiator裏面去找真實發起者

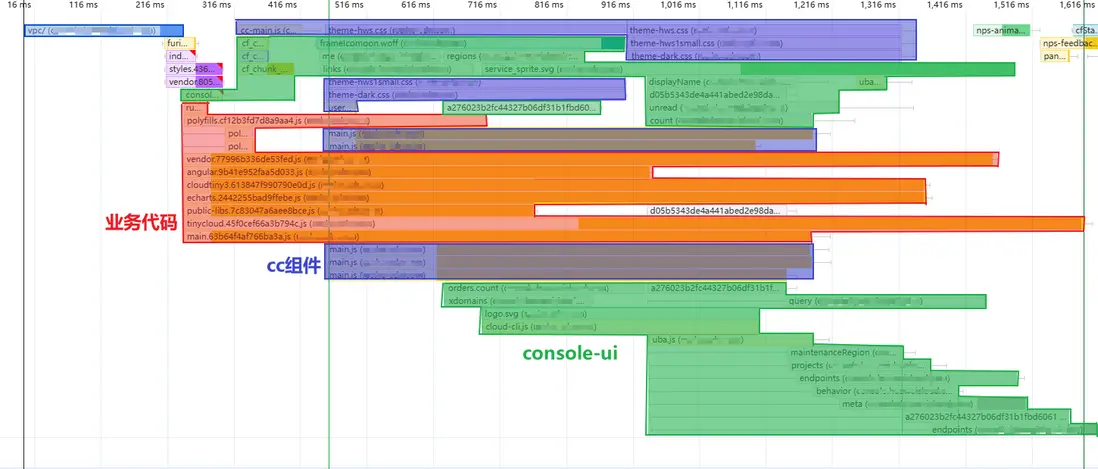

對時段1的所有請求進行分析之後，我們就搞清楚了這個階段的具體情況，如下：

• 綠色部分由console-ui發起

  • 首輪請求(html中通過script直接引用)：僅consoleui.umd.js這1個資源 （CDN域/h2）
  • 非首輪請求(由某些邏輯動態發起)：5個靜態資源 （CDN域/h2） ；若干Fetch/XHR請求 （Server域/http1.1）

• 紅色部分由業務代碼發起

  • 首輪請求(html中通過script直接引用)：runtime、polyfill、……、main等11個資源 （CDN域/h2）
  • 非首輪請求(由某些邏輯動態發起)：無

• 藍色部分由cc組件（一個三方業務組件，負責一些特殊業務組件的實現）發起

  • 首輪請求(html中通過script直接引用)：無
  • 非首輪請求(由某些邏輯動態發起)：cc-main.js （Server域/http1.1） 及若干main、theme等 （CDN域/h2）

時段小結： 這一時段主要是完成各種HTTP請求，主要有 業務代碼、console-ui、cc組件三方參與。首輪請求主要是業務代碼的請求，採用h2協議，console-ui及cc組件則多為非首輪請求。

這裏其實可以看出來，業務代碼發起的靜態資源請求幾乎獨佔首輪請求，其它請求均是在後續輪發起，不會影響業務靜態資源請求的完成。並且所有Fetch/XHR請求都是使用 Server域/http1.1，跟靜態資源使用的 CDN域/h2是兩個不同的TCP通道，不會影響業務靜態資源的加載。

2）時段2：webpack代碼展開

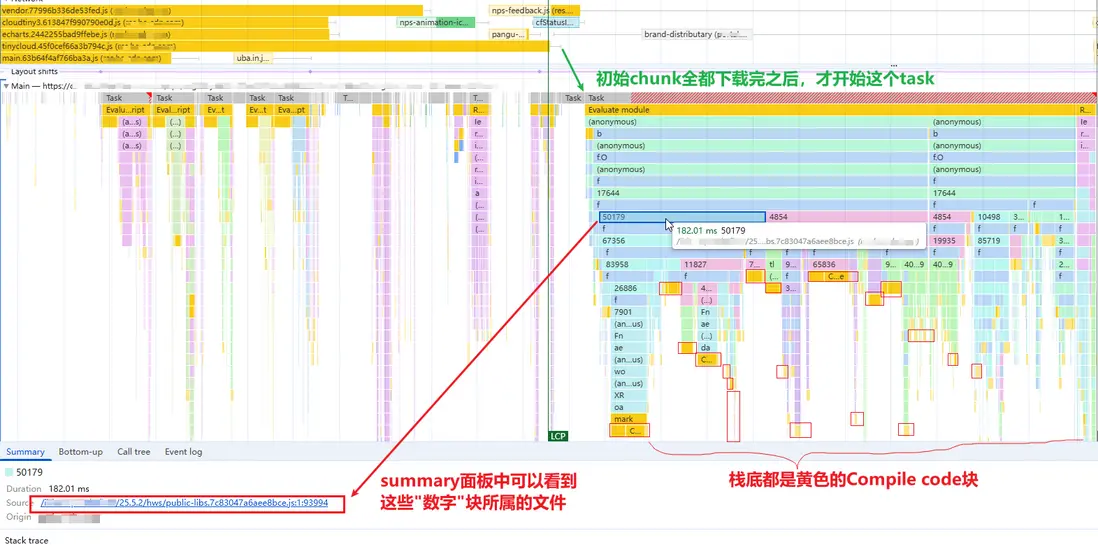

分析火焰圖中每個色塊，搞清楚它們是屬於哪個代碼文件的內容，它們在執行什麼？

上一篇文章中介紹過，每個色塊是一個函數，色塊的名字是函數名，色塊上下關係是函數調用關係，這一整個火焰圖就是調用棧的直觀展示。

• 查看色塊歸屬：在上一篇文章中提到過，webpack打包時會將js代碼用匿名函數包裹，並指定一個數字key，所以就產生了這些數字命名的函數。點擊色塊可以看到它屬於哪個代碼文件。
• 查看色塊在做什麼：查看這個task的火焰圖的棧底，會發現全是黃色的Compile code塊，説明在編譯代碼（V8引擎的惰性編譯策略）
• 整個展開動作的起點：等待初始chunk全都下載完之後，才開始代碼展開。

時段小結：這一時段主要在做webpack的代碼展開，CPU在忙着編譯、執行被webpack打包的代碼。

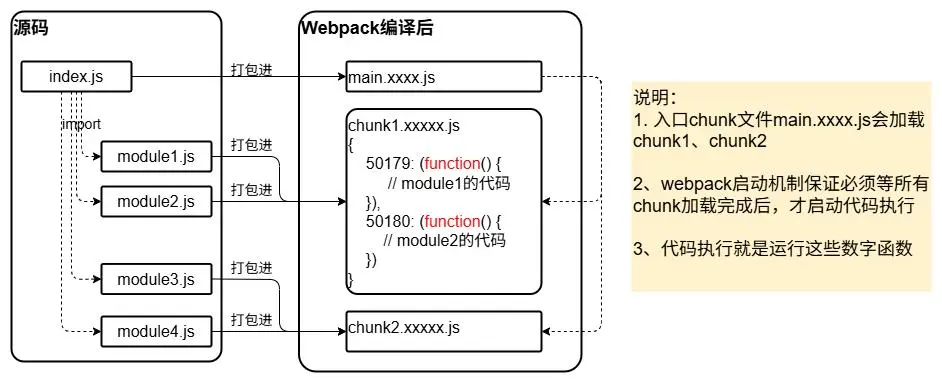

這裏需要對webpack打包產物有一定了解，才能透徹瞭解這個過程，簡要説明如下：

標題中所謂的webpack代碼展開，其實就是執行這些數字命名的包裹函數，而V8引擎的惰性編譯策略，可能不會在流式下載文件的環節就直接編譯這些代碼，所以棧底全都是compile code的色塊。另外，webpack的啓動機制會保證所有chunk下載完成後，才啓動代碼展開工作，從 時段1 => 時段2 的銜接點可以看到，雖然主chunk文件main.xxxx.js早已下載完成，但代碼沒有立即展開，而是等待最後一個chunk下載完成之後，才進行展開。

3）時段3：動態下載語言包等主題資源

利用時段1提到的分析方法，對時段3的請求也做同樣的分析可知：

• 主要是語言包、主題資源包、docs等通用資源的下載，主要使用 CDN域/h2 的通道。
• 均是由業務代碼發起。

利用時段2提到的分析方法，對時段3的火焰圖的各個色塊也進行同樣的分析可知：

• 一些由微任務或定時器，喚起的console-ui邏輯被執行
• 一些cc組件邏輯被執行
• 還存在着若干空閒task時間

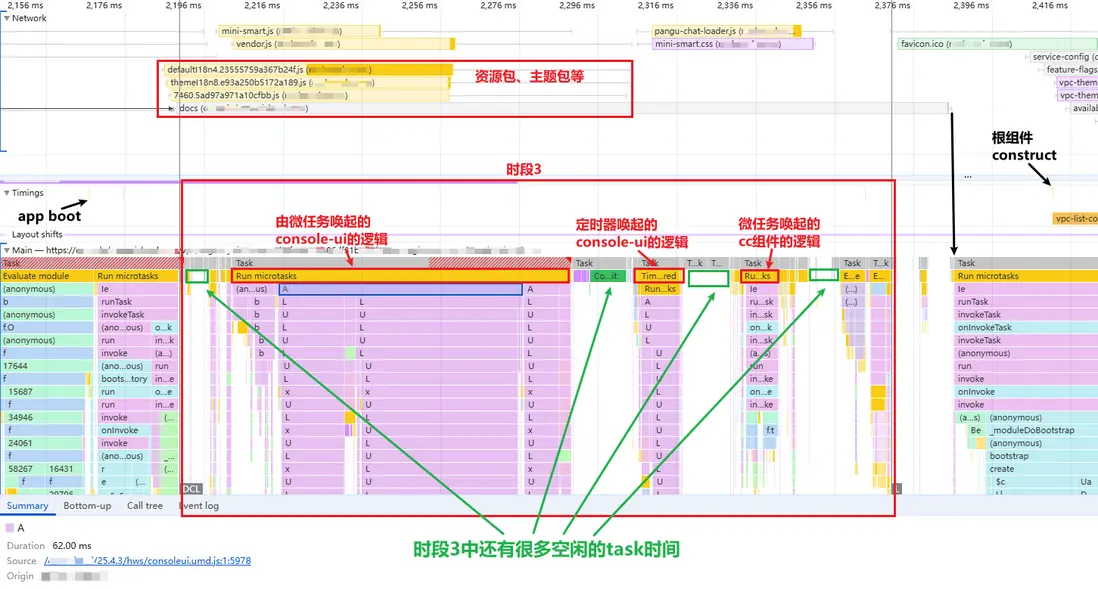

同時，從Timings面板可以看出，在webpack代碼展開之後、時段3開始之前，NG App就已經boot了，但是在時段3結束後，根組件才開始construct。

為什麼angular的app已經開始boot了，但根組件沒有儘快construct？並且這中間還有空閒的CPU時間。 這裏需要結合代碼實現來分析：

• 該頁面支持多語言，為了不一窩蜂的下載所有語種的資源包，代碼中採用按需下載的模式：僅在確認了當前語種之後，才開始下載該語種的資源包。
• 代碼中利用angular router的路由守衞，在守衞中異步下載當前語種對應的資源包。angular router會確保根組件在守衞完成後再開始construct。

所以，問題的答案是：根組件在等待資源包的下載完成。從圖中也可以看出，根組件construct是在docs接口完成之後的第1個task中進行的。

時段小結： 這一時段主要是下載當前語種對應的資源包，而這些資源包是根組件construct的前提條件（因為路由守衞的原因） 。

而在資源下載期間，CPU被用於執行一些console-ui、cc組件等非業務邏輯，或者直接空閒。因為在這期間，也沒有業務邏輯代碼可供執行了。

4）時段4：關於時段3之後

從Timings面板中可知，在時段3之後、特別是根組件construct之後，根組件afterViewInit、列表組件的construct和afterViewInit都緊鑼密鼓的執行起來了。這一段CPU極其繁忙，按生命週期順序執行各個組件的初始化，直到列表組件的afterViewInit完成後，列表頁主內容區域才展示出來。

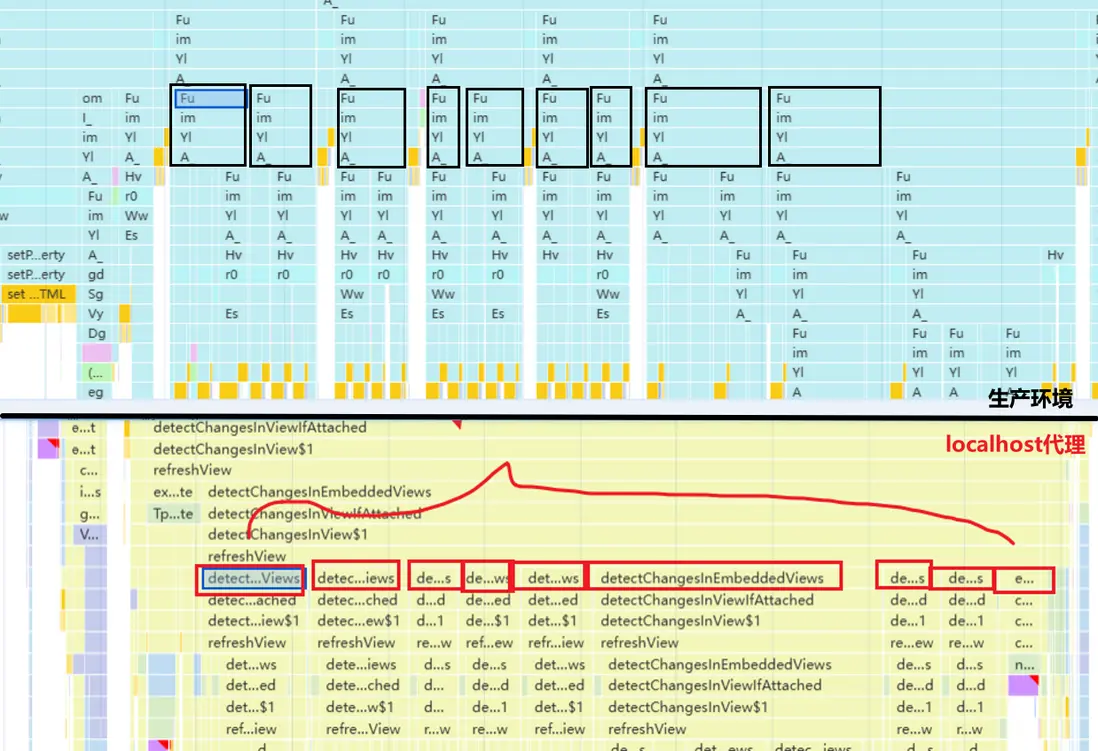

針對這種任務密集時段，我們當然也可以用時段2中提到的分析方法，針對火焰圖中各個色塊進行分析。但從生產環境錄製的性能圖中看到的色塊名（函數名）可能都是混淆之後的結果，不利於跟源碼對應起來。此時，我們可以針對本地調試環境（localhost）錄製性能圖並進行分析，因為代碼執行在火焰圖上的表現，往往不會受到環境的影響。例如該時段中有這麼一段：

可以看出有一段結構很相似的調用，出現了多次重複。從localhost環境抓取的性能圖中就可以明顯看出，這段重複執行的是 detectChangesInEmbeddedViews 函數，它是angular的內部函數。在嵌入式視圖場景中，如果有大量ngFor、ngIf就會觸發。通過源碼分析，這一段正是導航組件中的代碼實現造成的。

2.2 在性能圖中找問題

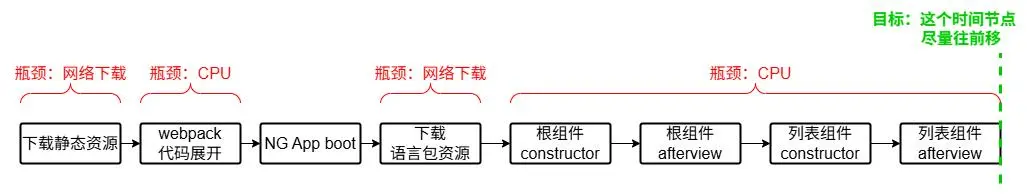

通過上一節中對性能圖透徹分析之後，我們已經能將性能圖跟源碼對應起來，並且能將性能圖跟加載流程對應起來，同時對一些關鍵節點心中有數。接下來要做的就是找問題、找可優化的空間，以達到我們的目標。例如針對VPC列表頁的分析可知，主渲染流程在性能圖中大致是：

為了實現目標，我們至少可以找到以下優化點：

• 下載靜態資源能否更快？

  • 非重要模塊，改為懶加載（按需動態import），減少初始chunk的體積
  • 較大的圖片資源等，避免打包成base64字符串，減少chunk體積
  • 合理拆分chunk包，避免有一個獨大的chunk，充分利用h2的並行下載效果

• webpack代碼展開能否更快？

  • 減少初始chunk的體積。需要展開的代碼少了，展開的自然更快
  • 避免在代碼中執行長耗時運算等

• 下載語言包資源能否更快？

  • 語言包資源提前下載，和前面的靜態資源一起下載。

• 組件生命週期能否執行的更快？

  • 削減高頻重複執行的detectChangesInEmbeddedViews函數的執行次數。
  • 減少非必要的渲染內容。

總體上看，不同的項目會有不同的性能圖和性能瓶頸點，通用的優化方案可以解決一些常規問題，但當所有常規方案做完之後效果還是不夠滿意時，我們可能得進行針對性的分析來查找問題。通過深入性能圖分析，搞清楚 代碼<=>性能圖 之間的映射關係之後，我們就能輕鬆找到性能瓶頸點，從而找對應的解決方案了。

四、總結

通過Performance面板錄製頁面加載性能圖並進行性能分析，是每一個frontend developer進階的必備技能之一。性能圖分析除了要求我們掌握Performance面板的基本用法之外，還要求我們對前端相關知識例如：webpack工程打包、瀏覽器的加載運行、HTTP協議機制、前端框架的原理、等都有一定了解，同時要求我們對項目代碼的結構和執行流程足夠清晰明確。常規的優化方案往往只能解決一些初級、普遍的問題，但每個頁面有每個頁面的具體情況，只有對頁面進行充分分析之後，才能搞清楚頁面的性能優化點在哪裏，從而有條不紊的落地實施。
