上篇文章A-Ops性能火焰圖——適用於雲原生的全棧持續性能監測工具分享了A-Ops性能火焰圖的特性。

本文將分享基於A-Ops性能熱點火焰圖進行性能診斷的2個實際案例，介紹如何使用火焰圖快速定位系統或者應用的性能問題，加深大家對A-Ops火焰圖特性的理解。

案例1

雲原生場景下Java類應用性能問題診斷

1. 場景及案例介紹

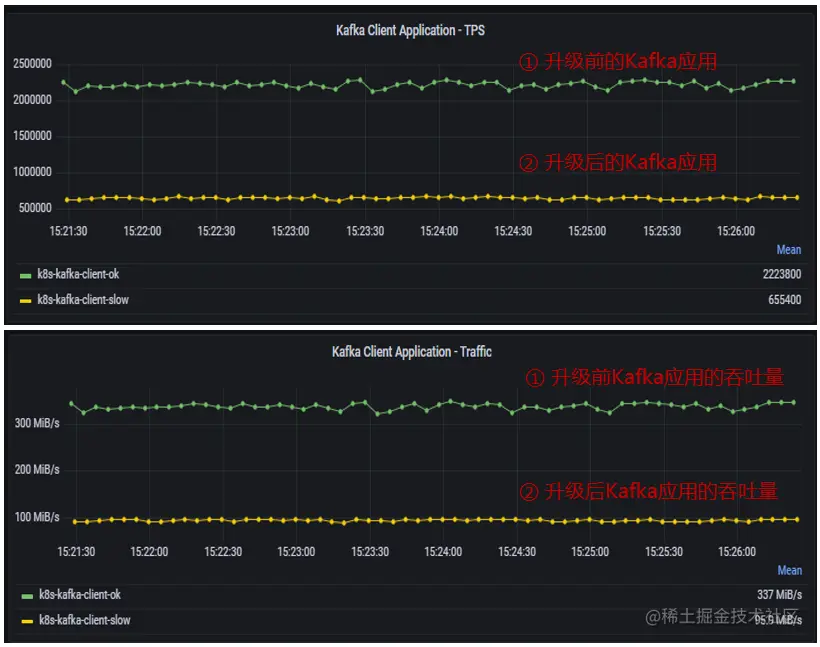

某Kafka producer客户端Java應用版本升級後性能出現下降，性能從222W TPS下降到65W TPS，吞吐量從337MB/s下降到95.9MB/s，如下圖所示（為了便於比較，在不同POD裏同時啓動升級前後的兩個應用）：

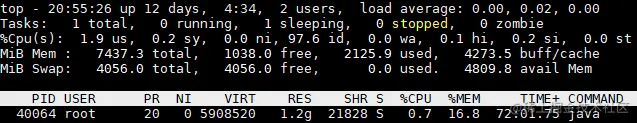

可見，Kafka 客户端應用的性能出現了明顯的下降，但此時Kafka服務端較輕載，CPU 0.7%，內存16.8%，説明性能劣化是由於客户端應用的問題導致。Kafka服務端資源情況如下：

2. 性能問題診斷

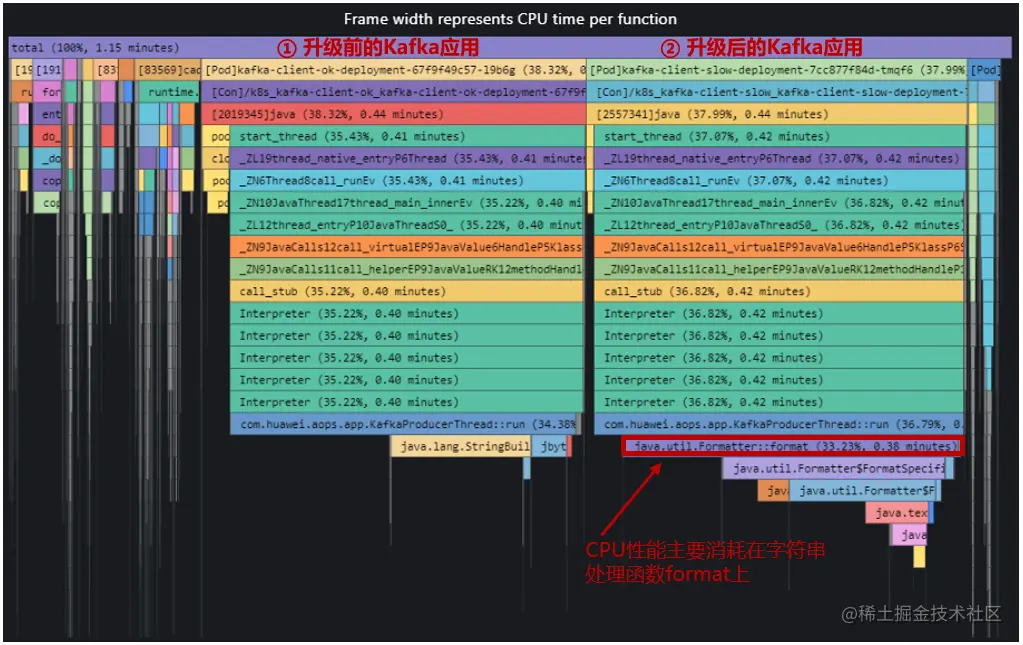

通過升級前後的火焰圖比較可以看出，升級後的CPU性能主要消耗在字符串format處理函數上。對於Kafka生成端應用，一般存在大量字符串操作，而字符串處理函數format性能較低，與StringBuilder方法相比有幾倍甚至幾十倍的性能差距，可見字符串format函數是導致性能降低的主要原因。

案例2

CPU抖動類性能故障診斷案例

1. 場景及案例介紹

在生產環境中經常會遇到一些偶發性的CPU抖動問題，這會對應用的性能造成一定的影響，但由於沒有必然的規律，故障發現及問題定位比較難。

2. 性能問題診斷

為了模擬上述偶發性的故障，我們通過iperf打流注入2分鐘的故障，然後從多個角度分析故障注入前後火焰圖的數據，進而對CPU抖動類性能故障進行診斷。

在10:36-10:38通過 iperf3注入2分鐘的流量，命令如下：

 iperf3 -c 192.168.122.115 -p 5201 -i 10 -t 120 -P 100 -N -M 100 -b 10000M

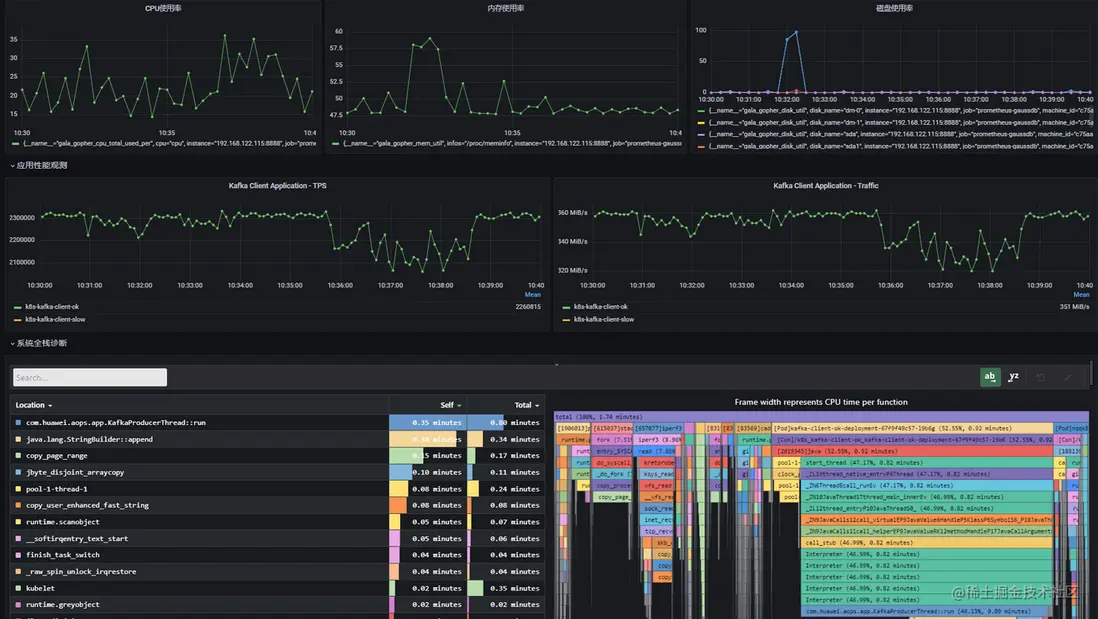

流量注入前後，系統應用指標及火焰圖如下圖所示：

從上圖可見，流量注入期間，CPU使用率從平均22%升高到33%，應用性能從232w tps下降到215w tps，火焰圖中iperf3進程對CPU的佔用為8.96%。

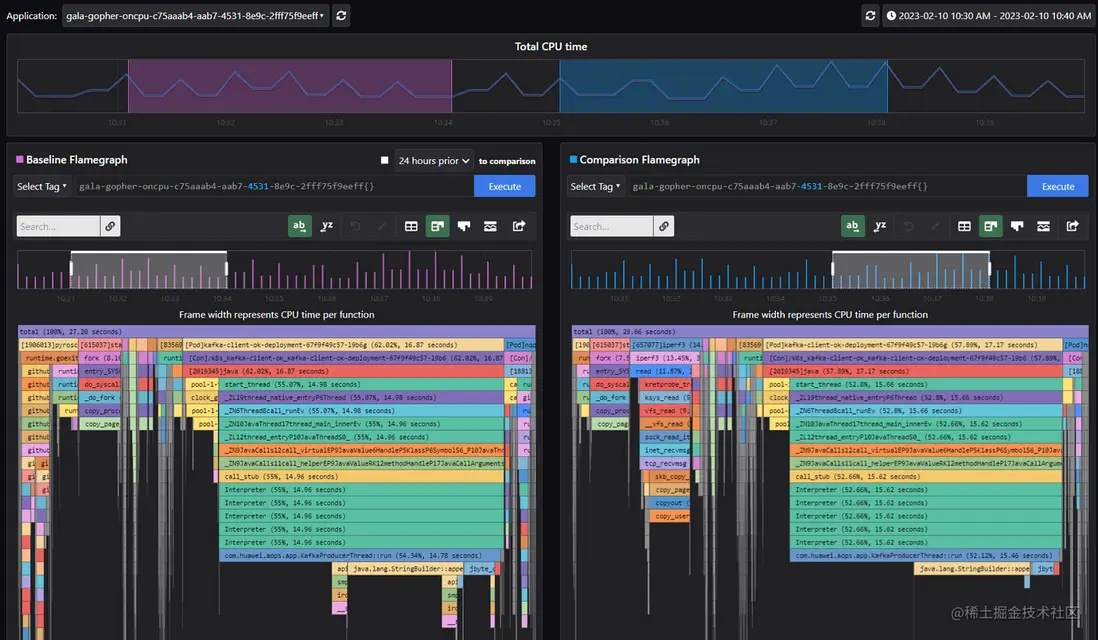

我們可以通過火焰圖比較視圖進一步分析這個問題，下圖左邊的火焰圖是注入故障前的火焰圖，右邊為注入故障期間的火焰圖，對比可以看到故障注入期間多個iperf3這個進程。

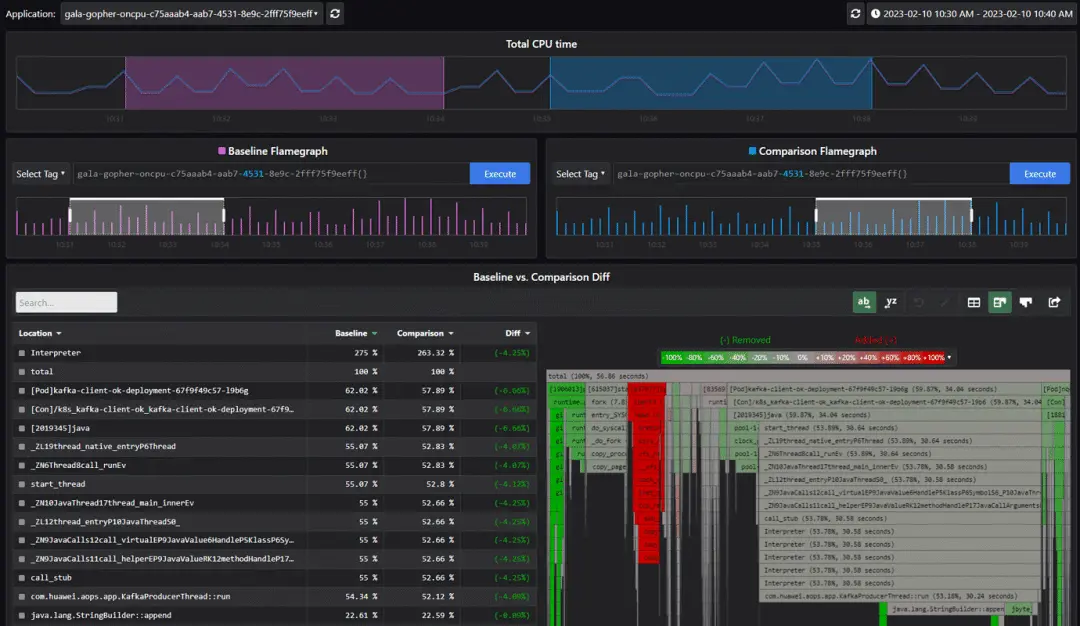

另外，我們還可以通過火焰圖diff視圖來分析這個問題，參考下圖，火焰圖紅色部分為故障注入期間新增加的進程，進而可以定位到iperf3是造成這次CPU抖動以及應用性能劣化的根因。

通過A-Ops性能熱點火焰圖，開發者和維護者可以很方便地預測潛在問題和定位已發生問題。

安裝A-Ops性能熱點火焰圖

gala-ops是針對雲基礎設施灰度故障的應用級/系統級在線診斷工具，火焰圖探針stackprobe集成在其中的gala-gopher組件內，用户只需一鍵安裝gala-gopher後，在配置文件中開啓或關閉火焰圖探針即可使用。

A-Ops安裝部署手冊：

https://gitee.com/Vchanger/a-...

gala-gophe組件安裝部署説明：

https://gitee.com/openeuler/g...

歡迎大家使用A-Ops性能熱點火焰圖，也歡迎大家交流和反饋意見
