背景

隨着汽車行業加速智能化轉型，從傳統線下 IDC 集羣向雲端遷移並進行容器化改造，經常會遇到關於 Pod 內存異常、Pod發生 OOMKilled 的問題， 這些問題主要的矛盾點在於：
1、Pod（容器）內存佔用比 JVM 內存監控（堆內和堆外內存）佔用大很多。
2、總是有一部分消失的內存無法找出具體是哪部分佔用。
3、同一業務同一 JDK 版本，切換 OS 或容器化改造之後，才出現了 1、2 現象。

雖然 Java 工具千千萬，但是選用什麼工具排查起這類 Java 內存問題也是一個頭疼的問題；甚至有時候翻遍了工具百寶箱，最後還是沒有排查出問題的根因。經歷過這些問題的洗禮之後，我們也從中總結了一些排查思路，並沉澱成一個阿里雲操作系統控制枱的 Java 內存診斷功能，幫助用户結合應用和操作系統的角度，快速揪出 Java 應用內存佔用的元兇。

消失的 Java 內存

Java 內存組成

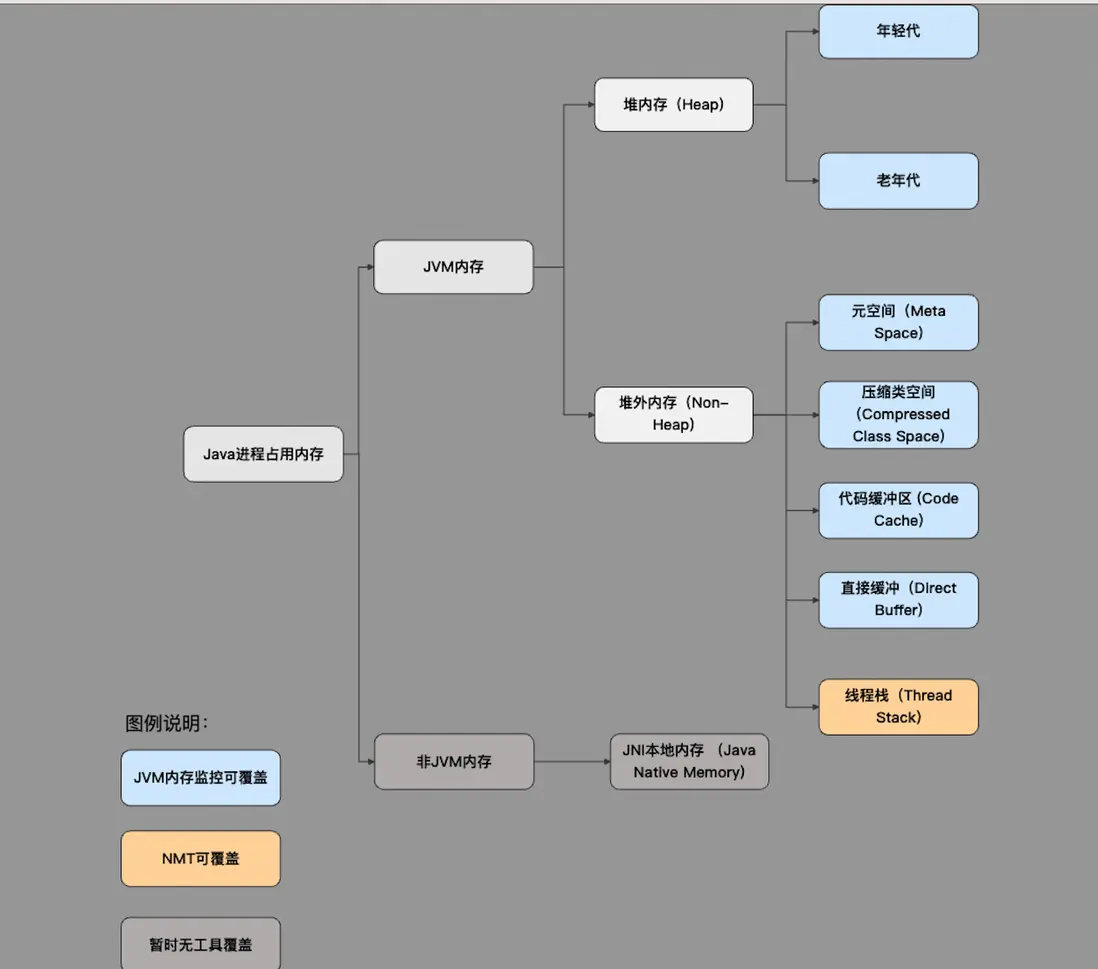

為了找出消失的內存，我們首先要了解 Java 進程的主要內存組成以及現有工具和監控主要覆蓋的部分；如下圖所示可分為：

JVM 內存

• 堆內存：可通過 -Xms/-Xmx 參數控制，內存大小可通過 memorymxbean 等獲取。
• 堆外內存：包括元空間、壓縮類空間、代碼緩衝區、直接緩衝、線程棧等內存組成；它們分別可以通過-XX:MaxMetaspaceSize（元空間）、-XX:CompressedClassSpaceSize （壓縮類空間）、 -XX:ReservedCodeCacheSize（ 代碼緩衝區）、-XX:MaxDirectMemorySize (直接緩衝)、-Xss（線程棧）參數限制。

非 JVM 內存

• JNI本地內存：即通過本地方法接口調用 C、C++ 代碼（原生庫），並在這部分代碼中調用 C 庫（malloc）或系統調用（brk、mmap）直接分配的內存。

常見 Java 內存黑洞

JNI 內存

通過對 Java 內存組成的瞭解，我們其實已經可以揭開第一個容易造成內存黑洞的隱藏 Boss-JNI 內存，因為這部分內存暫時沒有工具可以獲取其佔用大小。

通常來説，編寫相關業務代碼的同學會認為代碼中沒有使用本地方法直接調用 C 庫，所以不會存在這些問題，但是代碼中引用的各種包卻有可能會使用到 JNI 內存，比如説經典的使用 ZLIB 壓縮庫不當導致的 JNI 泄漏問題[2]。

LIBC 內存

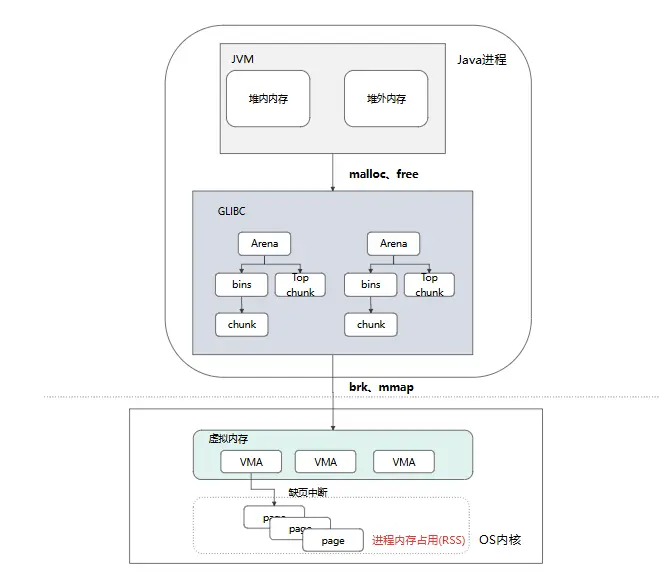

熟悉 Java 的同學都知道，JVM 是由 C++ 編寫的，JVM 調用 malloc、free 申請/釋放內存的過程中其實還要經過一個二道販子 libc 庫；以 gibc 中默認的內存分配器 ptmalloc 為例：

chunk 是 glibc 堆內存分配的最小單位，表示一段連續的內存區域。ptmalloc 會為每一個線程維護一個 Arena，每一個 Arena 中會有一個大 chunk（Top chunk）和 chunk 的緩存集合（bins）；當應用通過 malloc、free 申請/釋放內存時、ptmalloc 會優先從 bins 中拿取和釋放 chunk，如果沒有符合要求的 bins，再從 top chunk 裏面獲取、再沒有就通過 brk、mmap 系統調用從 OS 獲取。

從上面的流程，我們可以發現，libc 作為二道販子，很有可能多申請、扣留一些內存，從而導致 JVM 內存和進程實際內存的差異；我們也總結一下 libc 常見的一些問題：

• 多線程 64M Arena 內存佔用，libc 會為每個線程創建一個 64M 大小的 Arena，默認配置下在線程數量較多時會導致一定的內存浪費 [3]。
• Top chunk 由於內存空洞導致無法及時釋放回 OS [4]。
• bins 緩存，JVM 釋放的內存被緩存在 bins 中，導致內存差異 [4]。

透明大頁
到了 OS 層，Linux 中的透明大頁（Transparent Huge Page）機制也是造成 JVM 內存和實際內存差異的一大元兇。簡單來説，THP 機制就是 OS 會將 4kb 頁變成 2M 的大頁，從而減少 TLB miss 和缺頁中斷，提升應用性能，但是也帶來了一些內存浪費。如應用申請了一段 2M 的虛擬內存，但實際只用了裏面的 4kb，但是由於 THP 機制，OS 已經分配了一個 2M 的頁了[5]。

通過阿里雲操作系統控制枱揪出Java內存佔用元兇

操作系統控制枱是阿里雲推出的一站式運維管理平台，充分結合了阿里在百萬服務器運維領域的豐富經驗。集成了監控、系統診斷、持續追蹤、AI 可觀測、集羣健康度和 OS Copilot 等核心功能，專門應對雲端高負載、網絡延遲抖動、內存泄漏、內存溢出(OOM)、宕機、I/O 流量分析及性能抖動等各種複雜問題。

下面將以汽車行業客户在從線下 idc 集羣遷移至雲上 ACK 集羣時遇到的由於 JNI 內存泄漏導致 Pod 頻繁 OOM 為例，介紹如何通過操作系統控制枱的內存全景分析功能[5]來一步步找出 Java 內存佔用的元兇。

背景：

客户雲上多個集羣多個服務中的一些 Java 業務 pod 在沒有任何服務異常、請求異常、流量異常的跡象下會偶發 OOM，且從 jvm 監控上內存也沒有很大的波動（客户設置 5G limit，正常水位在 3G 左右）。

排查過程：

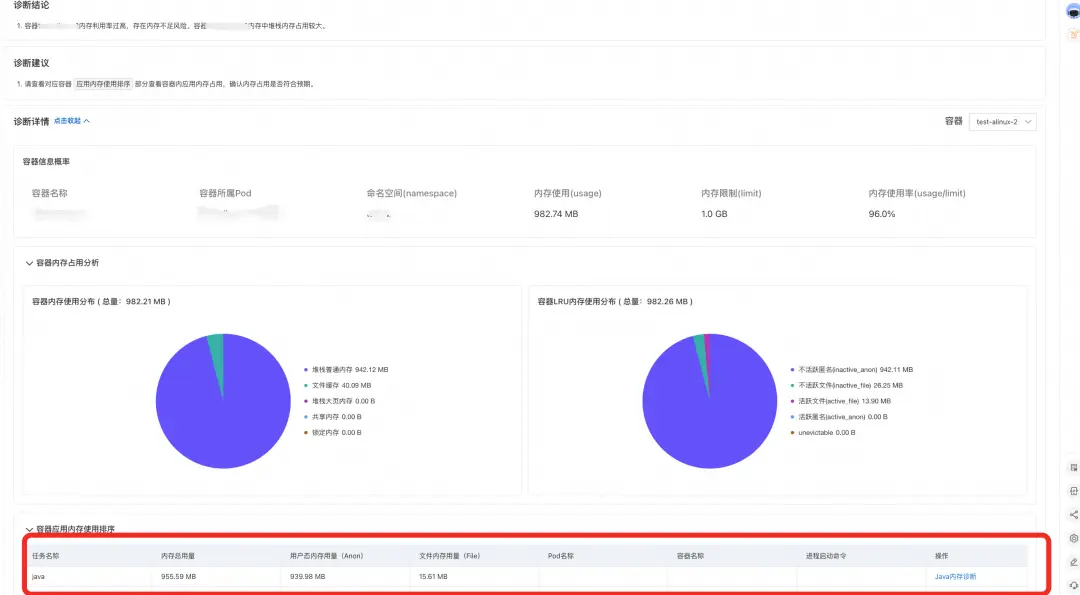

• 嘗試在內存高水位時對 Pod 發起內存全景分析，我們可以瞭解到當 Pod 中容器內存使用已經接近 limit，從診斷結論和容器內存佔用分析中，我們可以看到容器內存主要是由於 Java 進程內存佔用導致。

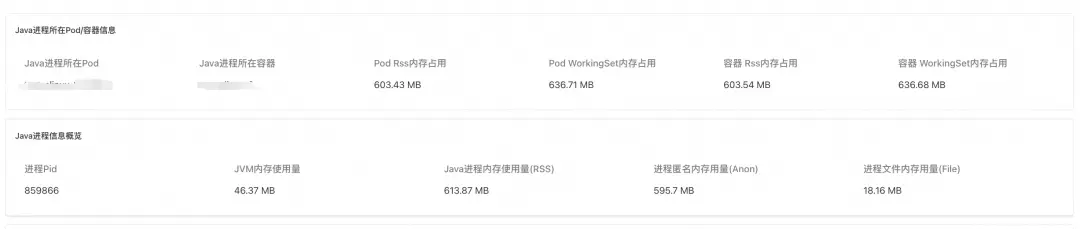

對 Java 進程發起內存分析，查看診斷報告。報告展示了 Java 進程所在 Pod 和容器的 rss 和 WorkingSet（工作集）內存信息、進程 Pid、JVM 內存使用量（即 JVM 視角的內存使用量）、Java 進程內存使用量（進程實際佔用內存），進程匿名用量以及進程文件內存用量。

通過診斷結論和 Java 內存佔用餅圖我們可以發現，進程實際內存佔用比 JVM 監控顯示的內存佔用大 570M，全都由 JNI 內存所貢獻。

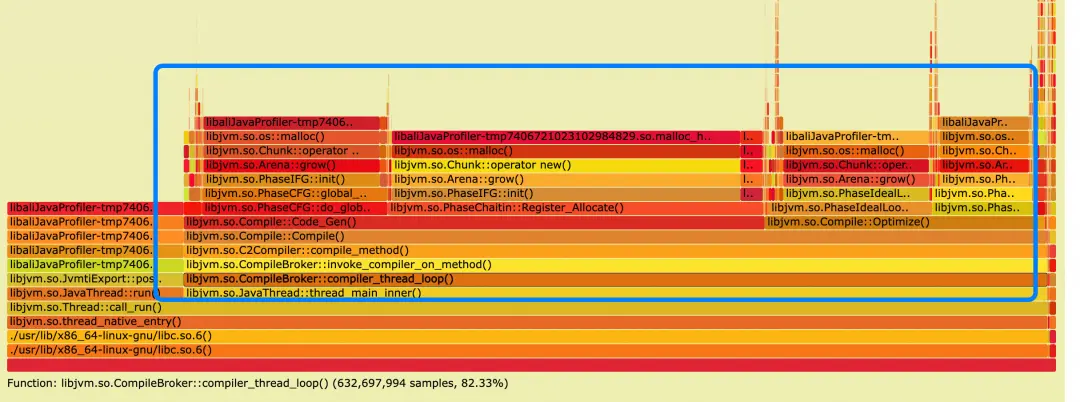

開啓 JNI（Java Native Interface）內存分配 profiling，報告列出當前 Java 進程 JNI 內存分配調用火焰圖，火焰圖中為所有分配 JNI 內存的調用路徑。（説明：由於是採樣採集，火焰圖中的內存大小不代表實際分配大小）。

• 從內存分配火焰圖中，我們可以看到主要的內存申請為 C2 compiler 正在進行代碼 JIT 預熱；

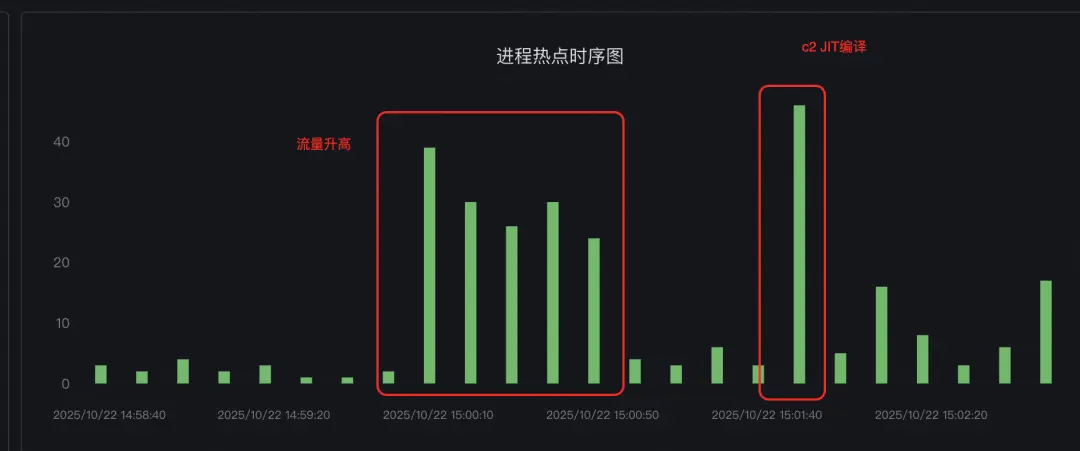

• 但是由於診斷的過程中沒有發現 pod 有內存突增；所以我們進一步藉助可以常態化運行的 Java CPU 熱點追蹤功能[7]嘗試抓取內存升高時的進程熱點，並通過熱點對比[8]嘗試對內存正常時的熱點進行對比。

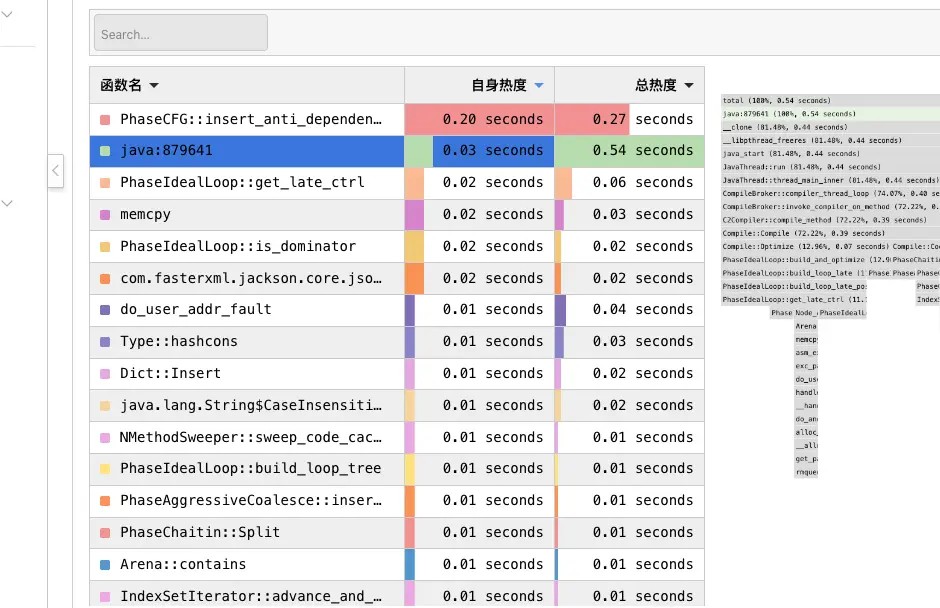

• 通過熱點棧和熱點分析對比，發現內存突增時間點的 CPU 棧也是 c2 compiler 的JIT 棧，且 c2 compiler 熱點前有部分業務流量突增，且業務代碼使用了大量反射操作（反射操作會導致 c2 compiler 進行新的預熱）。

排查結論：

C2 compiler JIT 過程申請 JNI 內存，且由於 glibc 內存空洞等原因導致申請內存放大且延時釋放。

緩解方法：

1.調整 C2 compiler 參數，讓其編譯策略更保守，可以嘗試調整相關參數，觀察內存消耗變化。

2.調整 glibc 環境變量 MALLOC_TRIM_THRESHOLD_，讓 glibc 及時將內存釋放回操作系統。
