對於 Linux 網絡，好奇心強的同學一定思考過兩個問題：

當我們發出一個包的時候，Linux 是如何決策該從哪個網卡（假設有多個網卡）、哪個下一跳發出這個包，用什麼 IP 作為 source......
當 Linux 收到一個包時，又是如何決定往哪裏送的，是發送給本地程序、其他虛擬接口，還是轉發到其他機器......

今天，我們就來分析這兩個問題的核心所在：路由。

我們學習計算機網絡的時候，一般都會了解到基於目的地址（cidr）的路由（ip route），但是在 Linux 2.0 之後，RPDB （Routing Policy DataBase）誕生了，引入了更豐富的路由策略（ip rule）。除此以外，我們還可以通過 iptables 來操縱數據包，作為路由策略實施的依據，間接地影響路由過程。

至此，我們就認識了 Linux 路由的三大件。那麼，三大件分別是什麼原理，又是是如何交互的呢？且看下文分析。

注：雖然 Linux 提出了 nftables 來替換 iptables，但 iptables 仍然是事實上的標準

RPDB

首先我們來看看 RPDB，RPDB 由兩部分組成，一個是 rule 列表，一個是 routing table 列表。

rule

ip rule 命令可以展示所有的 rule，每個 rule 由 selector（依據什麼特徵選擇包）和對應 action（對包做什麼）組成。

selector 主要有幾種類型：

出/入接口的 index，如 eth0、eth1
fwmark: 包攜帶的標記
Tunnel id
src/dst addr/port
type of service
priority
......

action 主要由幾種類型：

傳遞給特定的 route
跳轉到其它的 rule
Drop/reject 這個包
......

routing table

routing table 最開始只有一個，RPDB 後引入了多個（可以通過 cat /etc/iproute2/rt_tables 查看），默認有三個：

local，dst 為本地或者廣播地址的路由
main，默認的路由
default，一般為空，為後處理預留空間

ip route 命令默認展示的是 main table，ip route show table local 形式可以展示其它 table。

routing table 裏面每個 route 代表了 dst 為某個/些/類地址 的數據包應該 通過哪個渠道 轉發。route 由幾部分組成：

types
- unicast，單播，最常見
- unreachable，丟包並返回 ICMP 消息
- blackhole，默默丟包
- ......
socpe，目標地址的範圍: cat /etc/iproute2/rt_scopes，默認有三個
- link，只在本設備有效，通常是直連
- host，只在本機有效
- global，全局有效，可傳播，是默認值
- ......
proto，路由由誰創建和維護: /etc/iproute2/rt_protos，默認有三個
- kernel，內核創建，長期有效
- boot，臨時的
- static，手動創建，override 動態路由（由路由協議維護entry）
- ......
preference，優先級，一般都是數字越小，優先級越高
dev，通過的設備名字，如 eth0
nexthop，下一跳
src，設置發出包的 src ip
......

RPDB 運行邏輯

參考 fib_lookup 函數：如果你沒有動過 RPDB，那麼直接用 mian table 進行路由查找（fib_table_lookup）了；如果動過，則通過 __fib_lookup/fib_rules_lookup 進行 rule 匹配，匹配邏輯為：

無論是出還是入方向的每個包，都會遍歷所有 rule，按照 priority，由 0 開始
第一個匹配的 rule 會執行 action
如果 action 是 lookup route table，則用對應 table 進行路由查找（fib_table_lookup），如果查找失敗，則繼續執行下一個 rule
如果沒有任何 rule 匹配，則報錯

路由查找邏輯為：

最長前綴匹配（也是被認為最精準的）的 route 被選中
如果有多個匹配，則 preference、tos/dscp、自然順序都會被進行考慮，最後僅剩一個匹配
如果沒有匹配，則返回 rule 匹配，繼續檢查下一個 rule

iptables

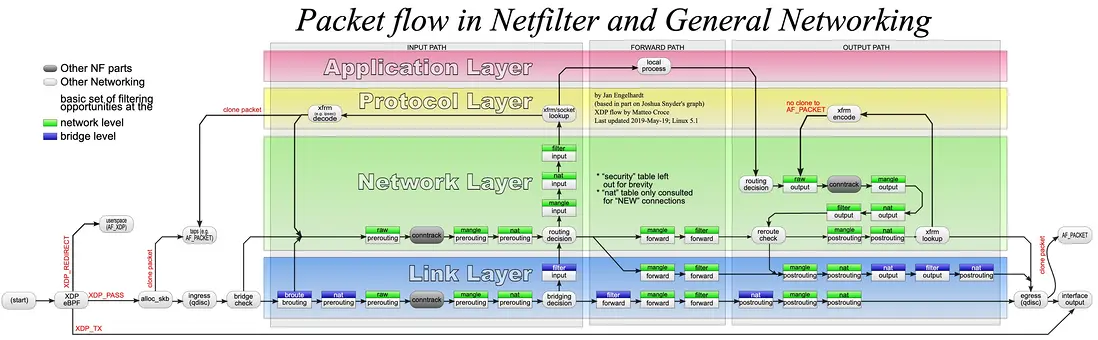

iptables 主要用於包過濾、修改和 NAT。再次拿出下面這張神圖，來闡釋它五大表和五大鏈，及其生效順序和範圍：

原圖：https://upload.wikimedia.org/wikipedia/commons/3/37/Netfilter...

三大件的交互過程

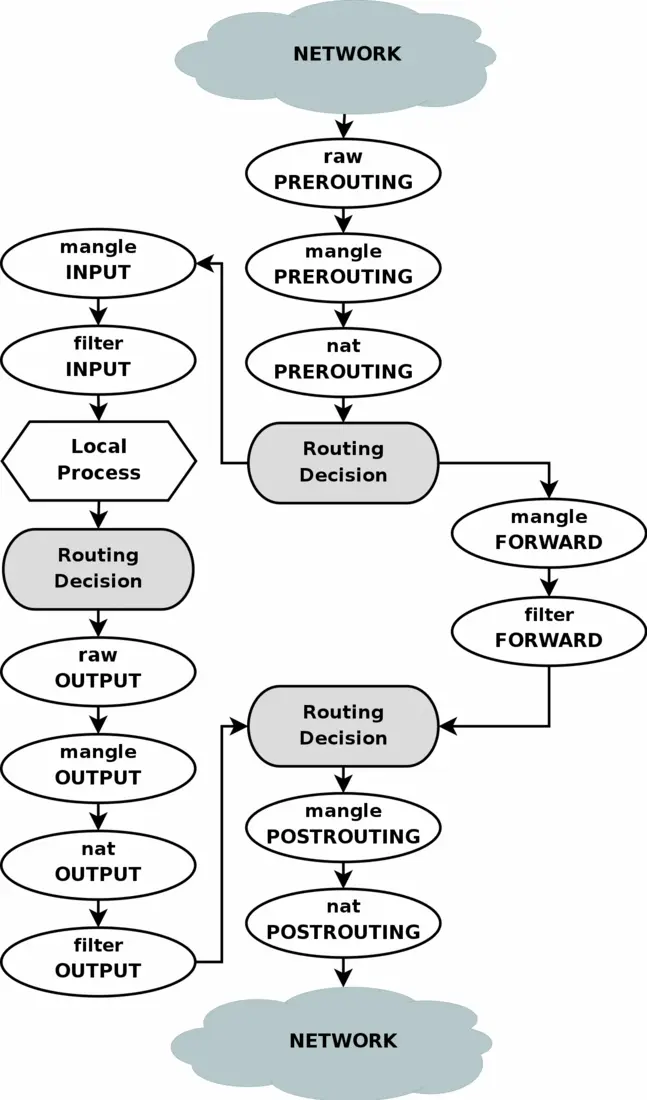

瞭解了各自原理之後，我們當然想知道它們是怎麼交互的。上面那張圖實際上已經闡釋了他們之間的交互，不過下面這張圖能看得更清晰：

原圖：http://www.adminsehow.com/2011/09/iptables-packet-traverse-map/

實踐

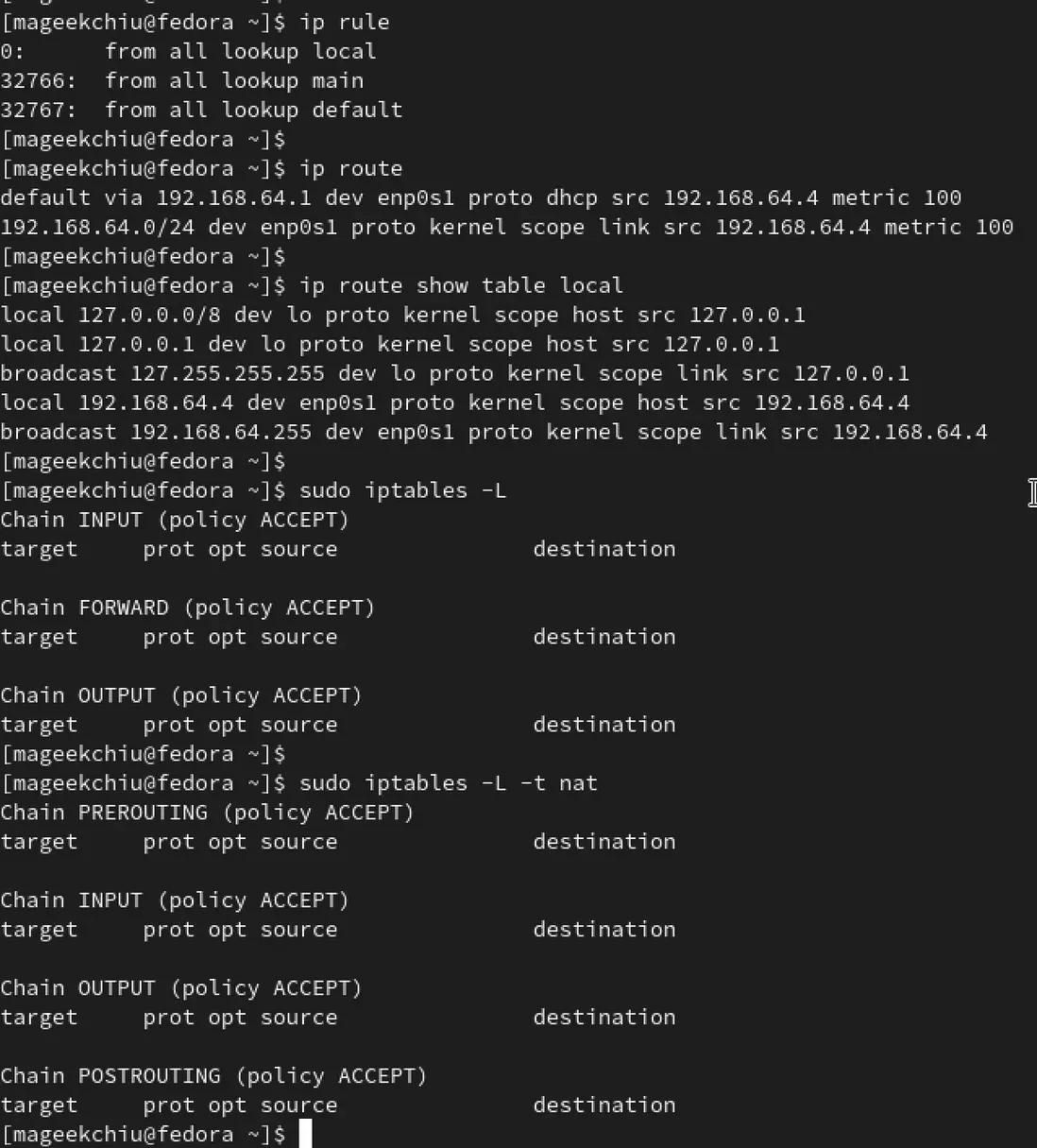

這是一個完全沒動過的環境：

我們現在來設計一個需求：源端口為 30300 的包，默默丟棄；源端口為 30301 的包，丟棄並報錯；源端口為 30302 的包，用新的 route table 轉發。
先看看實施前的結果，用 taobao.com 來測試

nc -zv taobao.com 443 -p 30300
Connection to taobao.com (59.82.122.115) 443 port [tcp/https] succeeded!
nc -zv taobao.com 443 -p 30301
Connection to taobao.com (106.11.226.158) 443 port [tcp/https] succeeded!
nc -zv taobao.com 443 -p 30302
Connection to taobao.com (106.11.226.158) 443 port [tcp/https] succeeded!

雖然實現這個需求有很多方式，但是我這裏為了演示三大件的交互而選擇了下面的這種方式：

首先需要標記這三種類型的包，由於是本地發包，我們採用 mangle output

iptables -A OUTPUT -t mangle -o enp0s1 -p tcp --sport 30300 -j MARK --set-mark 1
iptables -A OUTPUT -t mangle -o enp0s1 -p tcp --sport 30301 -j MARK --set-mark 2
iptables -A OUTPUT -t mangle -o enp0s1 -p tcp --sport 30302 -j MARK --set-mark 3

iptables -t mangle -L 展示，iptables -t mangle -F 清理。

然後增加相應的 route table

echo 2 custom >> /etc/iproute2/rt_tables
ip route add default via 192.168.64.1 dev enp0s1 src 192.168.64.4 table custom

以及 rule

ip rule add from all fwmark 1 blackhole
ip rule add from all fwmark 2 prohibited
ip rule add from all fwmark 3 table custom

結果發現 30302 依然能通，但是 30300 和 30301 都超時了，沒看出來返回的錯誤。

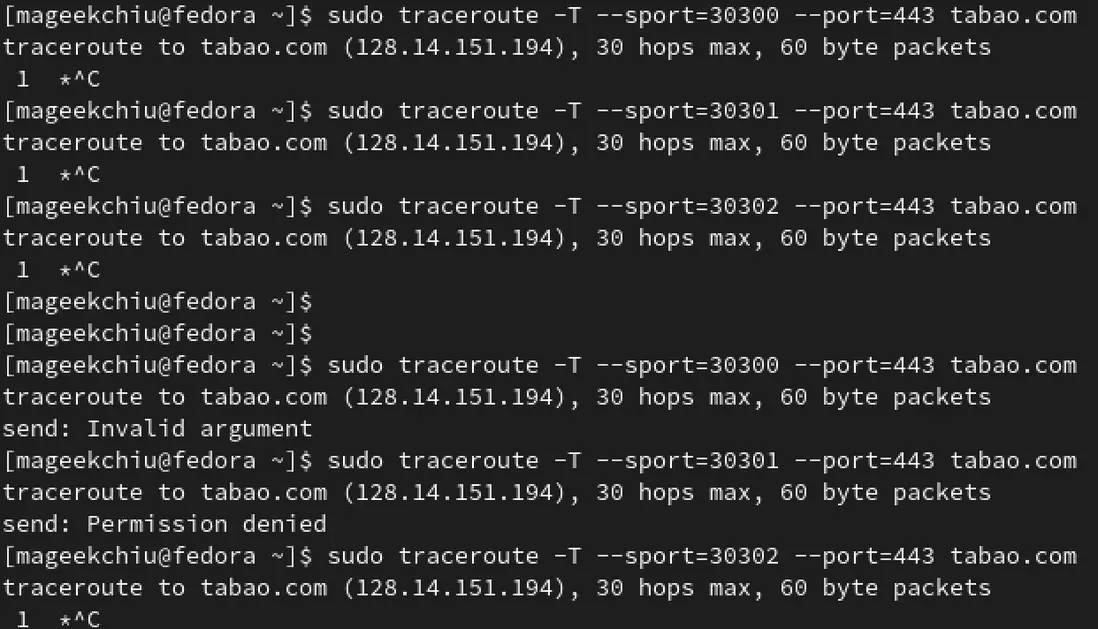

採用 traceroute 的 tcp 模式作為測試工具則能夠看出一些差別。

ip rule add from all fwmark 2 unreachable 對應結果也確實符合期望

traceroute -T --sport=30301 --port=443 tabao.com
traceroute to tabao.com (128.14.151.194), 30 hops max, 60 byte packets
send: Network is unreachable
