屏幕旋轉與文檔方向？如何監聽文檔方向變化，如何兼容橫屏/豎屏模式下的樣式佈局以及實現強制橫屏展示canvas手寫電子簽名頁？

基於實踐問題，本文主要覆蓋以下至少點：

文檔方向與屏幕方向

不同端APP瀏覽器的橫屏預覽支持情況

移動端適配

橫屏佈局快速兼容

canvas響應式適配屏幕旋轉帶來的問題以及兼容方法

移動端橫/豎屏模式下的電子簽名

屏幕方向於頁面方向

屏幕方向：手機的屏幕方向，一般未設置鎖定🔒屏幕方向情況下，屏幕方向會隨拿手機屏幕對應的方向（豎、橫、倒等）自動感應觸發旋轉
頁面方向：即網頁的方向，取決於app的webview是否設置了跟隨系統屏幕旋轉方向

一、背景

默認應用所有頁面只支持豎屏模式，未兼容豎屏模式的瀏覽和操作

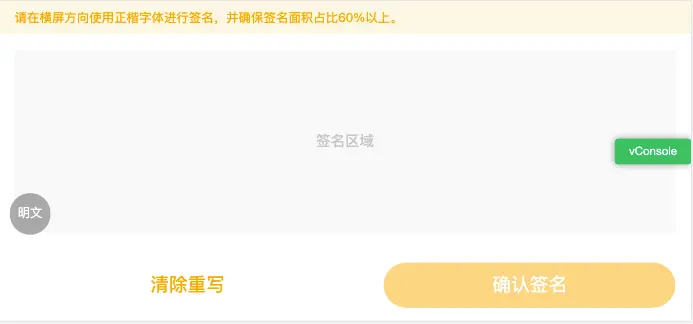

有個電子簽名頁面，為方便用户操作，需要做了橫屏模式的佈局展示(兼容橫豎屏，無論橫豎屏下，簽字圖都需要是橫向顯示)
未考慮到橫屏模式，版本一的處理形式是基於固定的豎屏模式做了橫屏形式的佈局(絕大多數瀏覽器的網頁瀏覽並不會跟隨系統橫屏)

二、遇到的問題

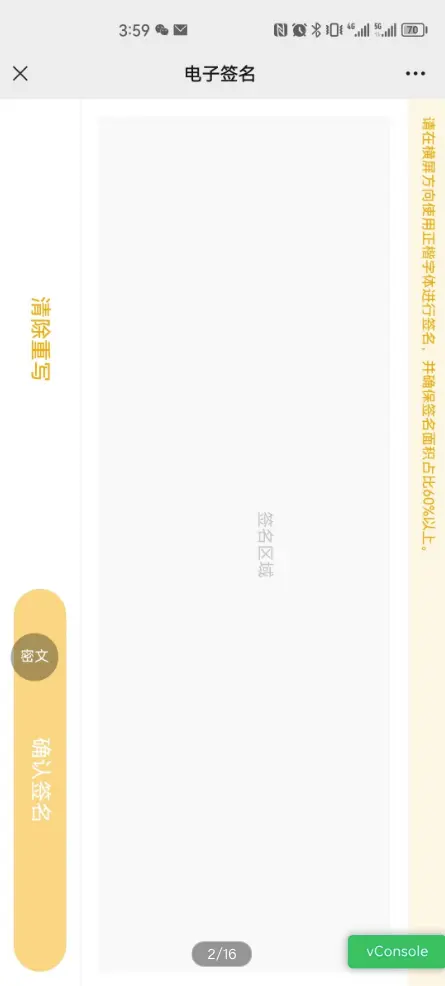

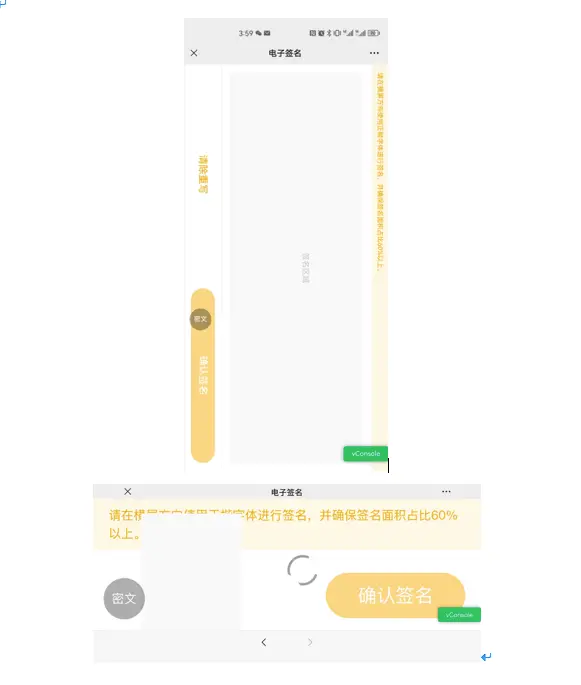

在實際表現中發現，ios啓動自動旋轉屏幕模式時，在微信等瀏覽器中用户簽名操作時，會導致自動旋轉，導致樣式異常
在安卓中，啓動旋轉正常，網頁並不會默認進入橫屏瀏覽模式😯

三、網頁方向跟隨屏幕方向表現探索（忽略的冷知識）

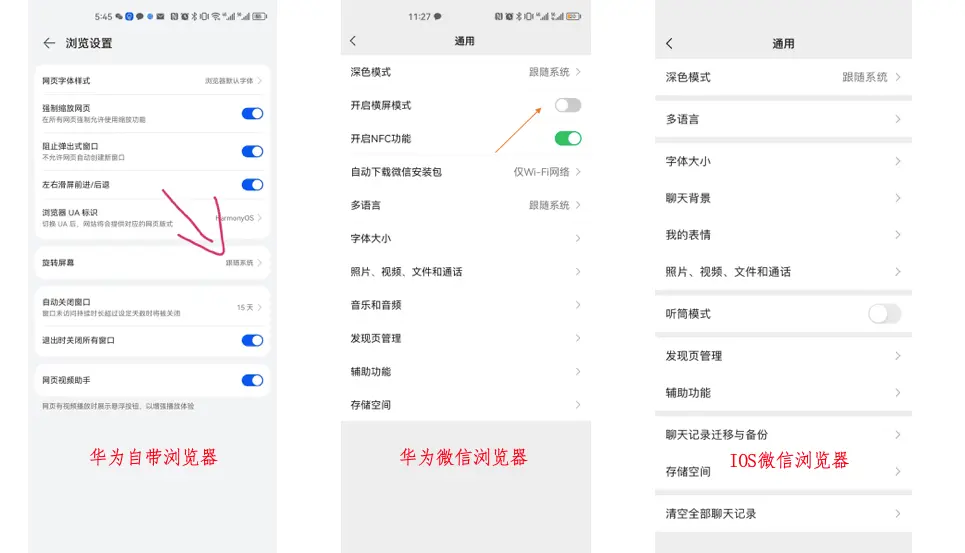

針對不同的機型中部分app瀏覽器在手機橫屏模式下的網頁方向變化表現得出如下：
安卓(各app規則不一)
- 不會跟隨系統自動旋轉、不支持橫屏模式(可能我沒找到設置的地方)
  - i.百度等大部分瀏覽器
- 可自定義設置
  - 華為自帶瀏覽器、微信等其他瀏覽器
默認可隨系統設置進入橫屏模式
- 企業微信等
IOS（比較統一）：
微信、Safari等絕大部分瀏覽器都會跟隨系統，暫時未發現可自定義和不支持的
✧總結（各瀏覽器app在處理支持橫屏模式下獨立其行）：
- ○在ios中基本上所有的app瀏覽器都支持自動跟隨系統橫屏預覽模式
- ○在安卓中不同app有不同的處理形式，比如微信內不支持橫屏、華為自帶瀏覽則是提供設置是否要跟隨系統

四、解決方案探索

（一）思路分析

強制橫屏：移動H5雖可以判斷橫豎屏，但考慮到多設備訪問問題（安卓多數app需要開啓橫屏模式，但入口比較深），所以強制橫屏顯示只能放棄；
強制豎屏模式：書寫簽名時必須要橫向輸入，除非能夠關閉手機橫屏模式(依賴用户操作-可兜底考慮彈窗提示)或者鎖定🔒網頁方向
橫豎屏兼容：通過視覺旋轉，或者橫豎屏樣式佈局兼容

（二）方案一鎖定網頁方向

1、針對特定的瀏覽器提供了設置可支持

<meta name=”screen-orientation” content=”portrait”> <!--uc強制豎屏-->
<meta name=”x5-orientation” content=”portrait”> <!--QQ強制豎屏-->

2、 screenOrientation API

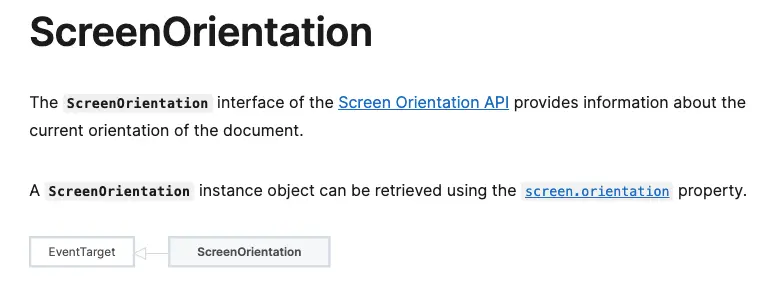

✧文檔地址：https://developer.mozilla.org/en-US/docs/Web/API/ScreenOrientation
✧對應JS中提供了相應監聽文檔方向變化的API，(其中包含鎖定與取消鎖定方向佈局)

✧lock() 與 unlock()

const oppositeOrientation = screen.orientation.type.startsWith("portrait")
  ? "landscape"
  : "portrait";
screen.orientation
  .lock(oppositeOrientation)
  .then(() => {
    log.textContent = `Locked to ${oppositeOrientation}\n`;
  })
  .catch((error) => {
    log.textContent += `${error}\n`;
  });

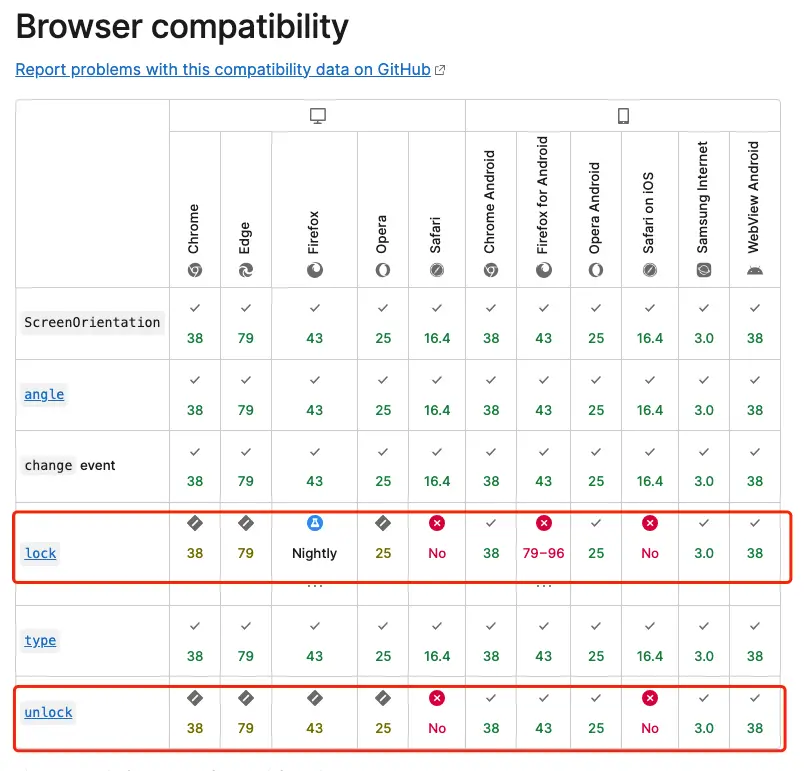

✧可惜兼容性不容樂觀（❌）

（三）方案二：橫屏模式兼容

橫豎屏的樣式兼容包括普通DOM以及canvas畫布處理

通過rotate視覺旋轉方式，在測試過程中由於項目本身vw/vh移動適配，以及旋轉後畫布落筆精度等問題，相比直接佈局適配橫屏更為複雜，所以放棄此形式。

1. DOM的橫屏適配兼容

✧項目頁面採用的是VW方案進行移動端適配，由於 vw 單位的特性，適配換算大小是根據屏幕寬度而言的，因此屏幕寬度越大導致容器、文字會越大，還可能導致 DOM 元素超出屏幕外，並不是我們所想要的用户體驗

##### 1.1 換用移動端適配方案,如Flexible？
對整體應用影響太大，並且Flexible方案實質主要是藉助JavaScript控制viewport的能力，使用rem模擬vw的特性從而達到適配目的的一套解決方案

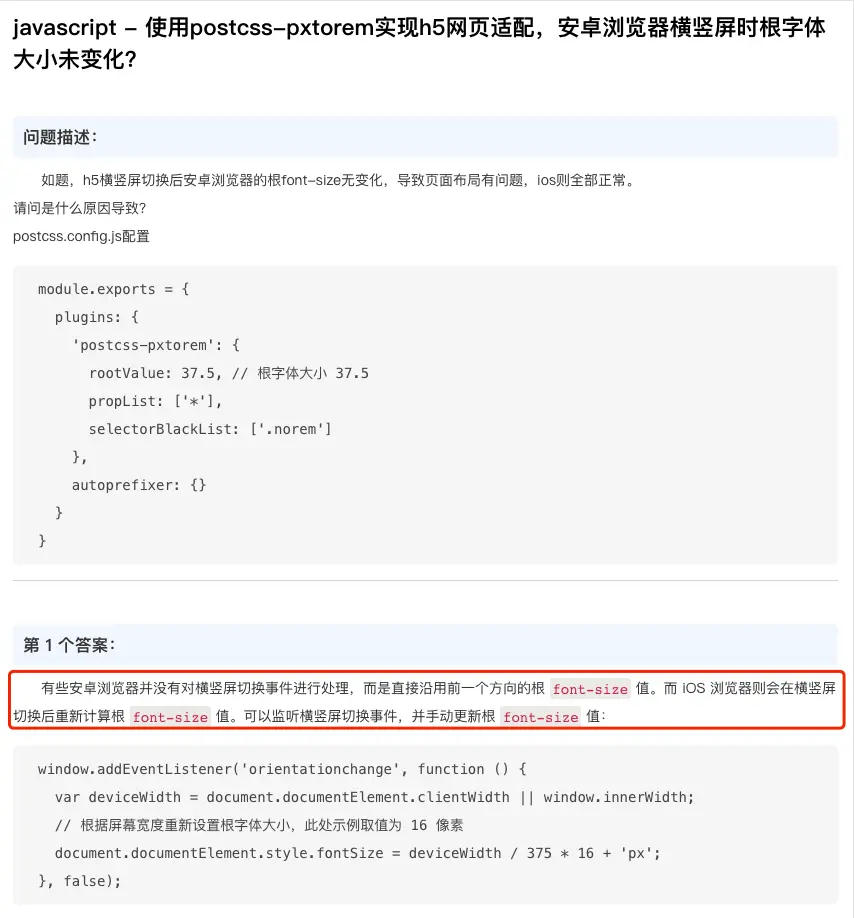

rem是基於根字體大小計算，其存在需要處理橫屏兼容問題

1.2 針對橫屏通過媒體查詢單獨設置vw\vh值的換算？

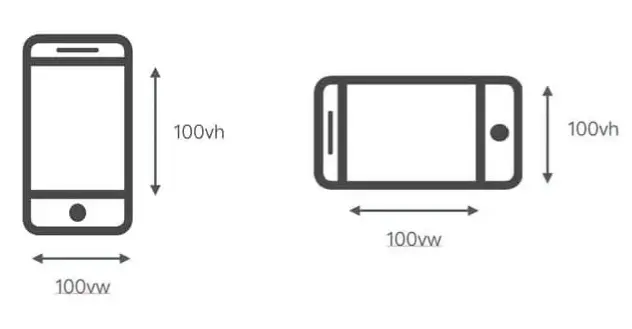

✓vw 單位的特點是適配換算大小時是根據屏幕寬度而定的，那麼在強制橫屏顯示時，就可以同理轉換為屏幕高度來而定，也就是 vw 單位替換成 vh 單位；
✓或者，基於當前使用的375 667 @2x設計稿尺寸(2倍圖7501334px),默認vw是按750px進行換算，在橫屏時使用1334px進行換算

✓插件postcss-px-to-viewport 發現是支持配置橫屏模式的換算規則

module.exports = {
plugins: {
  'postcss-px-to-viewport': {
    unitToConvert: 'px',   // 需要轉換的單位
    viewportWidth: 750,    // 視口寬度，等同於設計稿寬度
    unitPrecision: 5,      // 精確到小數點後幾位
    landscape: true,      // 是否自動加入 @media (orientation: landscape)，其中的屬性值是通過橫屏寬度來轉換的 - 開啓
    landscapeUnit: 'vw',   // 橫屏單位
    landscapeWidth: 1334   // 橫屏寬度
  }
}
}

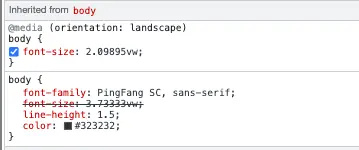

✓配置後所有的換算過的屬性都會同步加上橫屏模式的媒體查詢樣式：

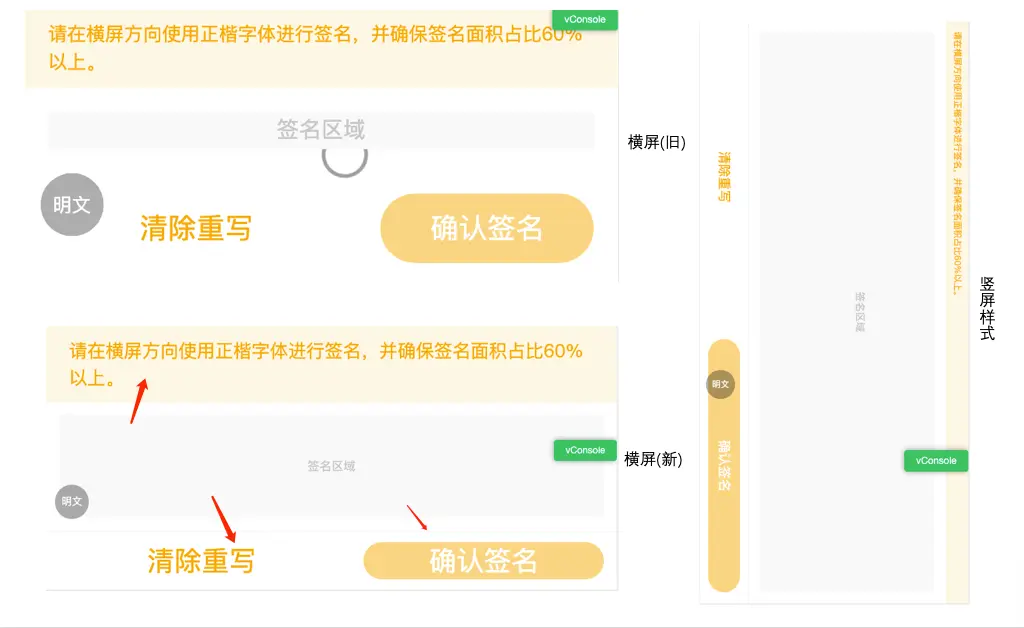

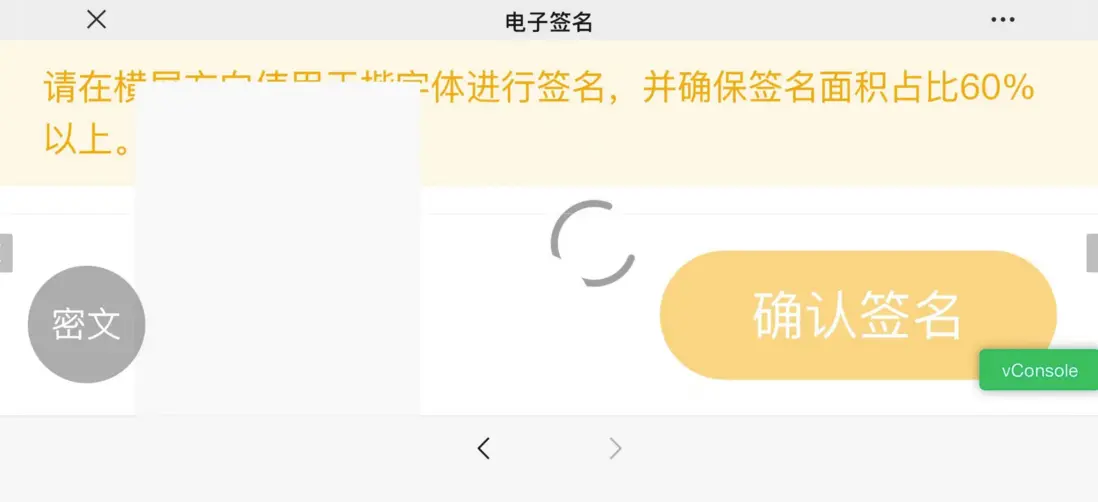

✓樣式效果（修改後橫屏樣式好了很多，但部分模塊與豎屏相比還是未換算得體比較突兀）:

進一步排查發現，上圖為轉化過來的部分是使用的第三方組件，組件庫在樣式抽離編譯時未配置postcss-px-to-viewport的landscape模式適配或者使用的viewportWidth基準不一樣導致

方案一：針對不同的文件做不同的配置.postcssrc.js

const path = require('path');
module.exports = ({ file }) => {
const designWidth = file.dirname.includes(path.join('node_modules', 'vant')) ? 375 : 750;
const designHeight = file.dirname.includes(path.join('node_modules', 'vant')) ? 667 : 1334;
return {
plugins: {
  'postcss-px-to-viewport': {
    unitToConvert: 'px',   // 需要轉換的單位
    viewportWidth: designWidth,    // 視口寬度，等同於設計稿寬度
    unitPrecision: 5,      // 精確到小數點後幾位
    landscape: true,      // 是否自動加入 @media (orientation: landscape)，其中的屬性值是通過橫屏寬度來轉換的 - 開啓
    landscapeUnit: 'vw',   // 橫屏單位
    landscapeWidth: designHeight   // 橫屏寬度
  }
}
}
}

方案二：針對尺寸屬性進行樣式覆蓋，以使用項目自定義的單位轉換規則，如

.page-product-sign {
  --alert-font-size: 24px;
  --alert-padding: 14px 30px;
  --button-font-size: 36px;
  .we-alert-body {
    min-height: 56px;
  }
}

覆蓋適配後橫屏模式時樣式

2. 解決 Canvas 的橫屏適配問題

簽字板是響應式的，即canvas的css樣式寬高全屏鋪滿100%，而畫布尺寸width/height在初始化是確定(默認300*150)，為了保持一致加載時會讀取容器尺寸複製給畫布大小進行初始化。

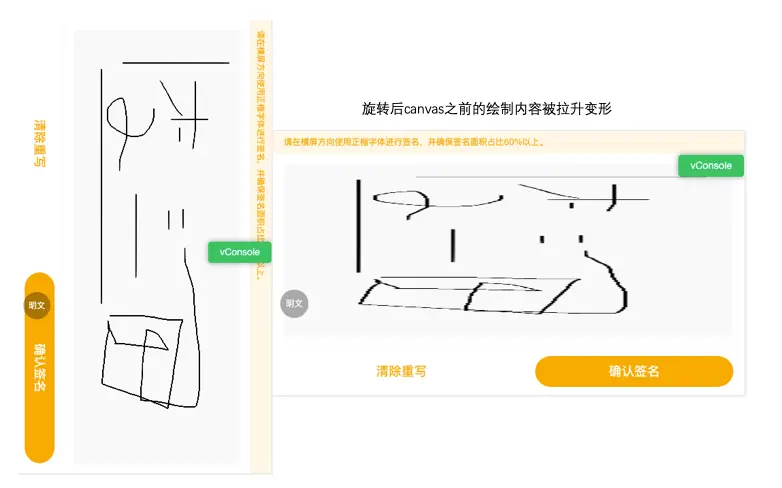

2.1 問題一：旋轉屏幕後簽名內容出現扭曲？

canvas元素可以使用CSS來定義大小，但在繪製時圖像會伸縮以適應它的框架尺寸：如果 CSS 的尺寸與初始畫布的比例不一致，它會出現扭曲;

處理手段：監聽屏幕旋轉，在網頁方向發生變化後重新更新canvas畫布的大小

// 設置 canvas 寬高 -- 重新計算
const { width, height } = this.$refs.canvasWrap.getBoundingClientRect()
this.$refs.canvas.width = width
this.$refs.canvas.height = height
// 或者寬高轉換
const { width, height } = this.$refs.canvas
this.$refs.canvas.width = height
this.$refs.canvas.height = width

2.2 問題二：旋轉後畫布內容被清空了？

改變canvas寬高時，發現畫布上的內容被清空了，這是因為canvas的大小改變後會自動清除內容的

2.2.1 方案一：在改變畫布大小前將內容保存，更新大小後重新繪製畫布

圖片旋轉參考：https://blog.csdn.net/frgod/article/details/106055830

/* 屏幕旋轉在更新畫布大小前處理 */
const { width, height } = canvas
// 保存繪製的畫布內容
const imageData = context.getImageData(0, 0, width, height)

/* 屏幕旋轉在更新畫布大小後處理 */
this.$refs.signatureBoard._initialize()
// 旋轉圖片 -- 由於寬高不一樣需要旋轉後才能重繪進當前畫布
rotateImg = getRotateImage({ imageData })
//  重繪畫布
context.putImageData(rotateImg, 0, 0, 0, 0, height, width)

// 圖片旋轉方法
function getRotateImage({ imageData }) {
const { data, width, height } = imageData
let rotateImg = new ImageData(height, width)
let r = 0
let r1 = 0 // index of red pixel in old and new ImageData, respectively
for (let y = 0, lenH = height; y < lenH; y++) {
  for (let x = 0, lenW = width; x < lenW; x++) {
    r = (x + lenW * y) * 4
    r1 = (y + lenH * x) * 4
    rotateImg.data[r1 + 0] = data[r + 0]
    rotateImg.data[r1 + 1] = data[r + 1]
    rotateImg.data[r1 + 2] = data[r + 2]
    rotateImg.data[r1 + 3] = data[r + 3]
  }
}
return rotateImg
}

2.2.2 方案二：繪製路徑時記錄path，圖片旋轉後對x/y進行替換並重新繪製

/** 觸摸移動繪製 --- 簽名組件內調整 */
onTouchMove(event) {
const point = {
  isStart: false,
  x: event.srcEvent.clientX - this.rect.left,
  y: event.srcEvent.clientY - this.rect.top
}
this.paths.push(point) // 記錄下此時的繪製路徑
this.context.lineTo(point.x, point.y)
this.context.stroke()
}
// 返回實例
getCurrentContext() {
return Promise.resolve({
  canvas: this.$refs.canvas,
  context: this.context,
  paths: this.paths
})
}

/** 業務項目 */
// 屏幕旋轉監聽函數
 orientationChangeFn({ orientationType }) {      // 旋轉後的圖片
  this.$refs.signatureBoard.getCurrentContext().then(({ context, paths }) => {
  this.$refs.signatureBoard._initialize()
  //  重繪畫布
  paths.forEach((point) => {
    // x/y進行替換
    const temp = point.y
    point.y = point.x
    point.x = temp
    // 初始觸點
    if (point.isStart) {
      context.moveTo(point.x, point.y)
    } else {
      // 移動觸點
      context.lineTo(point.x, point.y)
      context.stroke()
    }
  })
}

✧兩種方案都可行，針對簽名場景出於實現的複雜度以及數據處理性能，相對來説方案二較優（並且putImageData處理起來也不如直接繪製Why is putImageData so slow?）

2.2.3 問題三：旋轉更新canvas後簽名移動觸點錯位

觸摸是通過hammer.js實現，再加載時進行事件綁定和初始化

// 事件綁定
const hammertime = new Hammer(this.$refs.canvas)
hammertime.get('pan').set({ direction: Hammer.DIRECTION_ALL, threshold: 1 })
hammertime.get('swipe').set({ enable: false })
hammertime.on('panstart', this.onTouchStart.bind(this))
hammertime.on('panmove', this.onTouchMove.bind(this))

猜測試由於canvas的大小變化，導致屏幕旋轉後未重新初始化綁定導致觸點出現與實際繪製錯位
- 解決方法，旋轉屏幕大小變化後對hammer.js重新進行綁定和初始化

五、文檔方向監聽

1、媒體查詢API(MediaQueryList)

定義和用法： matchMedia() 返回一個新的 MediaQueryList 對象，表示指定的媒體查詢字符串解析後的結果。matchMedia() 方法的值可以是任何一個 CSS @media 規則的特性, 如 min-height, min-width, orientation 等。
MediaQueryList 對象有以下兩個屬性：
- media：查詢語句的內容。
- matches：用於檢測查詢結果，如果文檔匹配 media query 列表，值為 true，否則為 false

基本使用

this.mediaQueryList = window.matchMedia('screen and (orientation: portrait)') // 識別豎屏媒體查詢特性
this.mediaQueryList.addListener(() => {
  this.orientationType = this.mediaQueryList.matches ? 'portrait' : 'landscape'
})

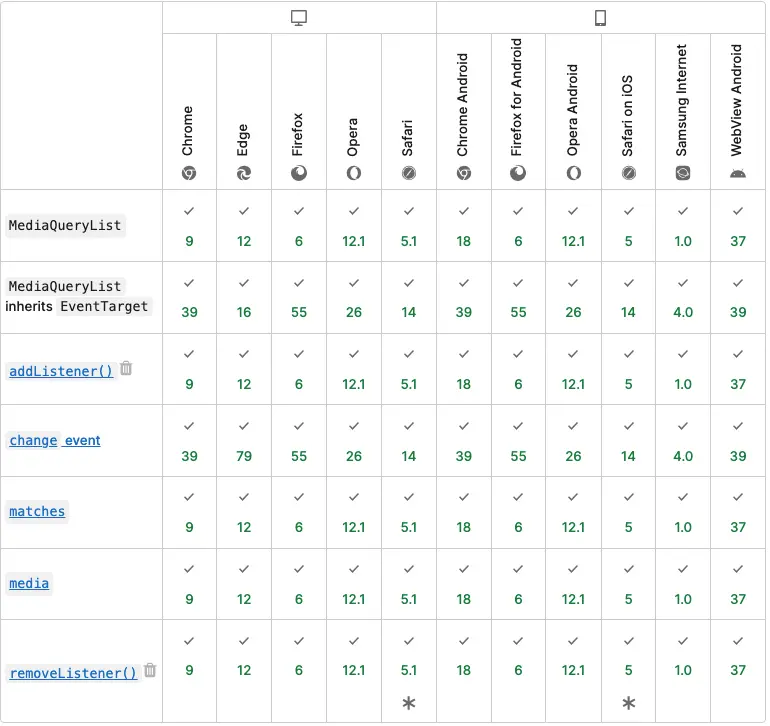

兼容性
文檔：https://developer.mozilla.org/en-US/docs/Web/API/MediaQueryList

2、設備方向監聽(orientationchange)

orientationchange事件在設備的縱橫方向改變時觸發

基本使用

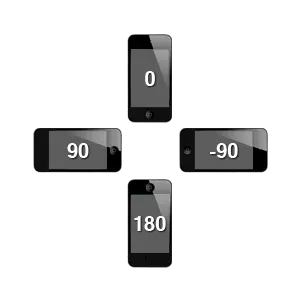

/** 90或 - 90橫屏; 0或180豎屏 */
function orientationChange(event) {
this.orientationType = [0, 180].includes(event?.orientation || window.orientation) ? 'portrait' : 'landscape'
};
window.addEventListener("orientationchange",orientationChange);

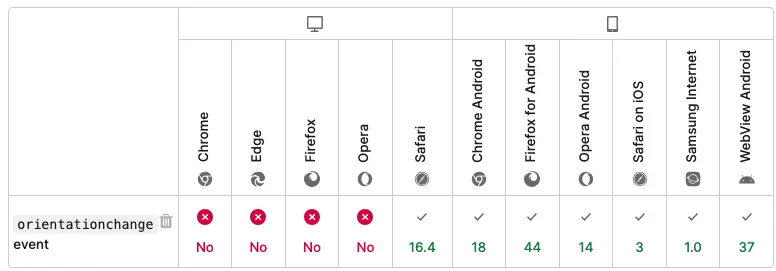

兼容性
文檔：https://developer.mozilla.org/zh-CN/docs/Web/API/Window/orientationchange_event

3、resize 配合 ( window.innerWidth, window.innerHeight )

基本使用

window.addEventListener("resize", (event) => {
  const orientation = (window.innerWidth > window.innerHeight) ? "landscape" : "portrait";
  if(orientation === 'portrait'){
      console.log('豎屏');
  } else {
      console.log('橫屏');
  }
}, false);

缺點❌: 鍵盤等彈出都會受到干擾，且通過window.innerWidth > window.innerHeight只是一種偽檢測，有點不可靠

4、最終方案

考慮大部分主移動設備瀏覽器，優先orientationchange，不支持則使用matchMedia()

class OrientationChangeClass {
constructor() {
  ...
  this._init()
}
_init() {
  if ('orientation' in window && 'onorientationchange' in window) {
    this.supportType = 'orientation'
  } else if ('matchMedia' in window) {
    this.supportType = 'matchMedia'
    this.mediaQueryList = window.matchMedia('screen and (orientation: portrait)')
  }
  this._listenChangeFn()
}
_listenChangeFn(event = {}) {
  switch (this.supportType) {
    case 'orientation':
      this.orientationType = [0, 180].includes(event?.orientation || window.orientation) ? 'portrait' : 'landscape'
      break
    case 'matchMedia':
      this.orientationType = this.mediaQueryList.matches ? 'portrait' : 'landscape'
      break
  }
}
addListener(callbackFn) {
  ...
  switch (this.supportType) {
    case 'orientation':
      window.addEventListener('orientationchange', this.changeBackfn, false)
      break
    case 'matchMedia':
      if (this.mediaQueryList?.addListener) {
        this.mediaQueryList.addListener(this.changeBackfn)
      }
      break
  }
}
removeListener() {}
}

六、遇到的異常

（一）設置橫屏模式轉化編譯報錯

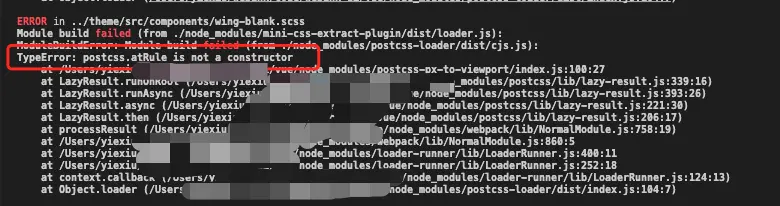

報錯內容
報錯原因與解決方案
- 原因：不支持postcss 8.0+版本
- 解決：降低postcss版本為7.0或者使用postcss-px-to-viewport-8-plugin
七、總結
大多數應用我們都不會考慮橫屏模式的兼容，默認豎屏瀏覽；針對需要兼容的頁面場景需要重點注意考慮以下
1. 不同的移動端設備，以及APP瀏覽器是否支持橫屏以及是否支持跟隨系統旋轉模式表現不一（所以提示用户鎖定啥的有點不好找，ps-安卓有些瀏覽器沒找到設置項）
2. 鎖定文檔方向，兼容性很差——起碼目前API等做不到
3. 移動端屏幕旋轉佈局兼容：
  1. DOM兼容：可使用CSS媒體查詢單獨兩套樣式(postcss-px-to-viewport的橫屏配置實際也是這種模式)；監聽橫屏變化做響應式處理
  2. canvas兼容：樣式尺寸以及畫布尺寸的區別、尺寸變化對繪製內容的還原、觸點的變化等需要考慮的細節較多

啓程新篇章～～
