在《一步一步學習使用FireMonkey動畫（3）》中，介紹了TAnimation的多數子類，本節將對TRectAnimation、TPathAnimation和TBitmapListAnimation這3個子類進行介紹。

本節將介紹的主題如下：

1. 使用TPathAnimation創建路徑跟隨的小球。
2. 使用TBitmapListAnimation打造奔跑的小人動畫
3. 使用TRectAnimation打造內外邊距移動動畫

1. 使用TPathAnimation創建路徑動畫

TPathAnimation動畫允許我們將目標控件沿一段矢量路徑進行動畫。在本系列的《一步一步學習使用FireMonkey動畫（1）》中，演示瞭如何使用TPathAnimation的Path屬性進行路徑的繪製,例如類傳如下的代碼：

  PathAnimation1.Path.MoveTo(PointF(0, 0));

TPathAnimation 並不從 TCustomPropertyAnimation 繼承，儘管它處理了目標對象的一些屬性。處理的屬性（ Position 和 RotationAngle ）只是硬編碼到動畫對象中。

TPathAnimation的Path屬性接收矢量圖形數據，可以在網站上找一些svg的矢量素材來使用，比如：

https://www.svgviewer.dev/

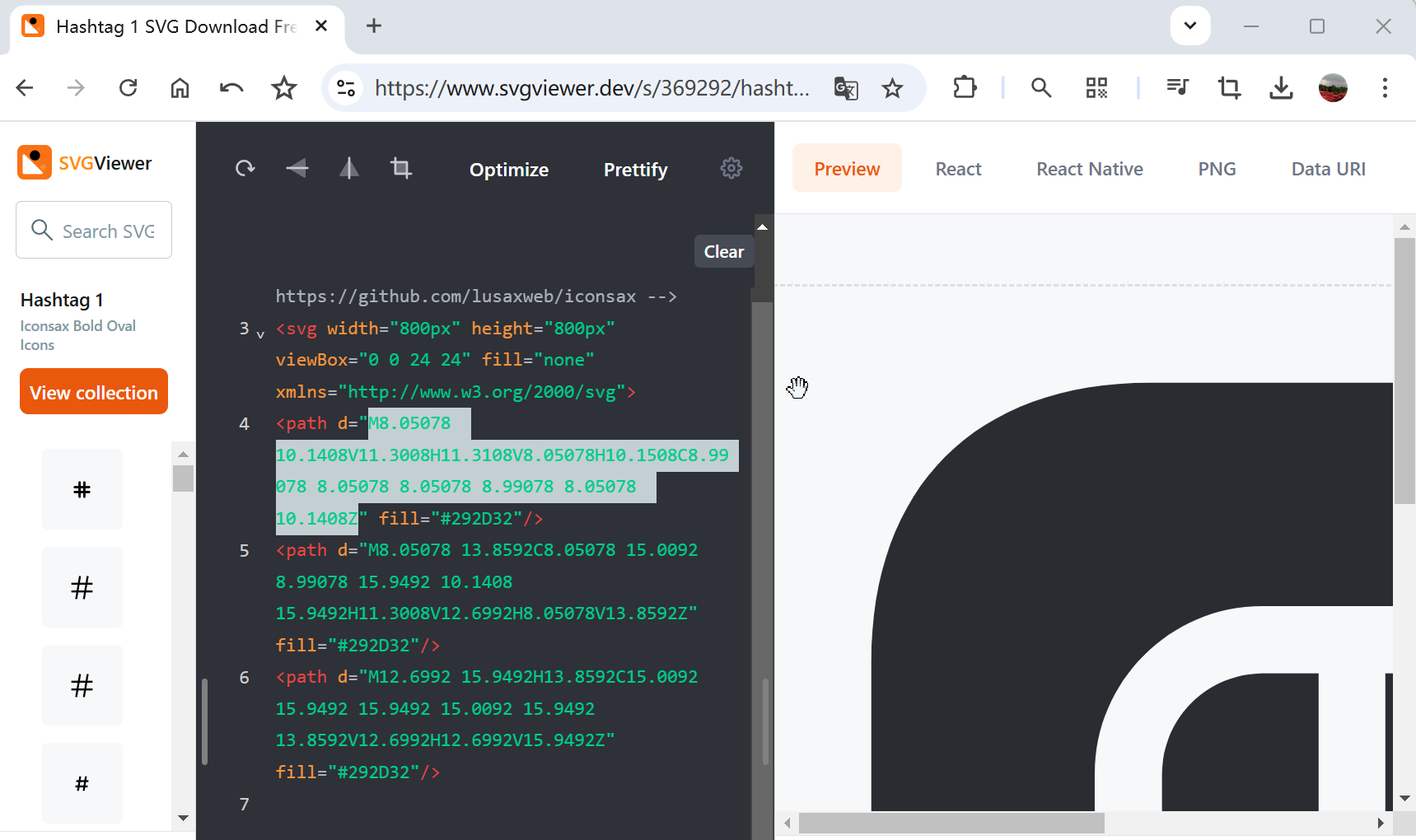

這個網站提供了很多的素材，可以複製Path路徑中的路徑數據，如下圖所示：

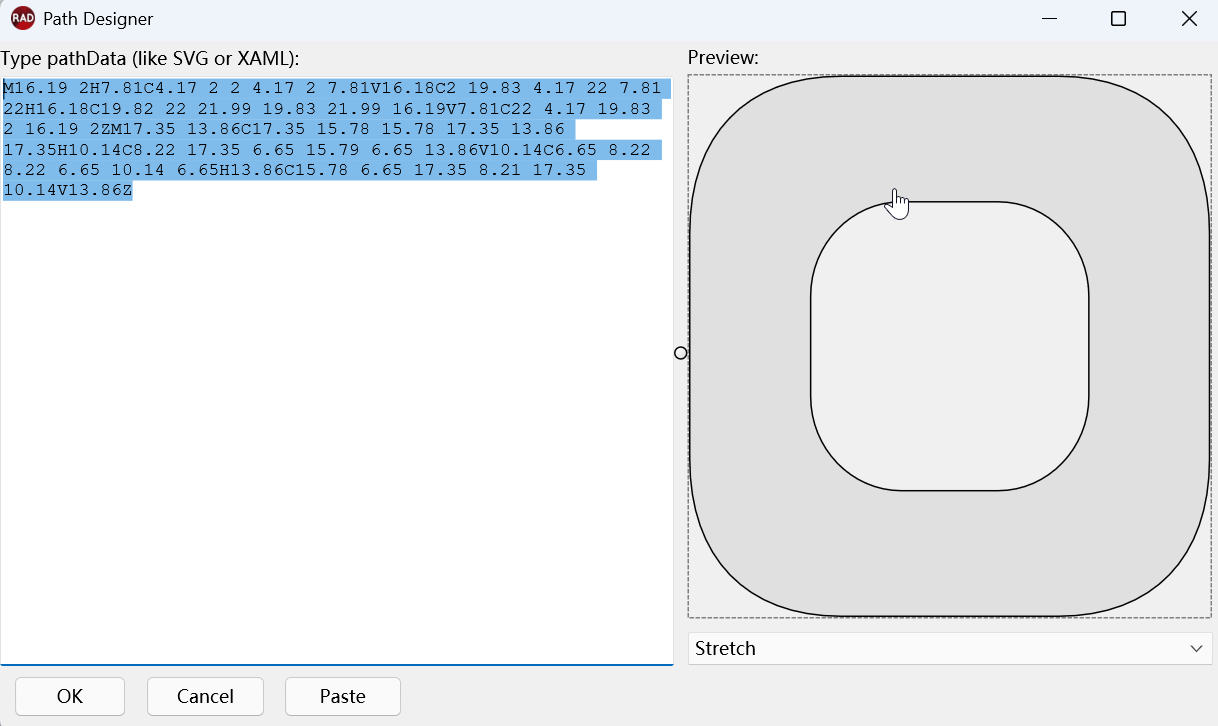

下面以TPath組件為例，它的Path屬性與TPathAnimation類似，它提供了一個可視化的編輯器，可以實時的查看矢量路徑。

還可以使用svg編輯工具，比如InkScape，它完全免費且開源，可以在如下的網址下載：

https://inkscape.org/

可以使用這個工具繪製矢量圖形，導出為svg格式的文件，這個文件是一個XML格式的文件，用記事本打開，複製其中的矢量路徑到TPath或TPathAnimation的Path屬性即可。

比如我在InkSacpe中使用鋼筆工具隨便畫了一段線條：

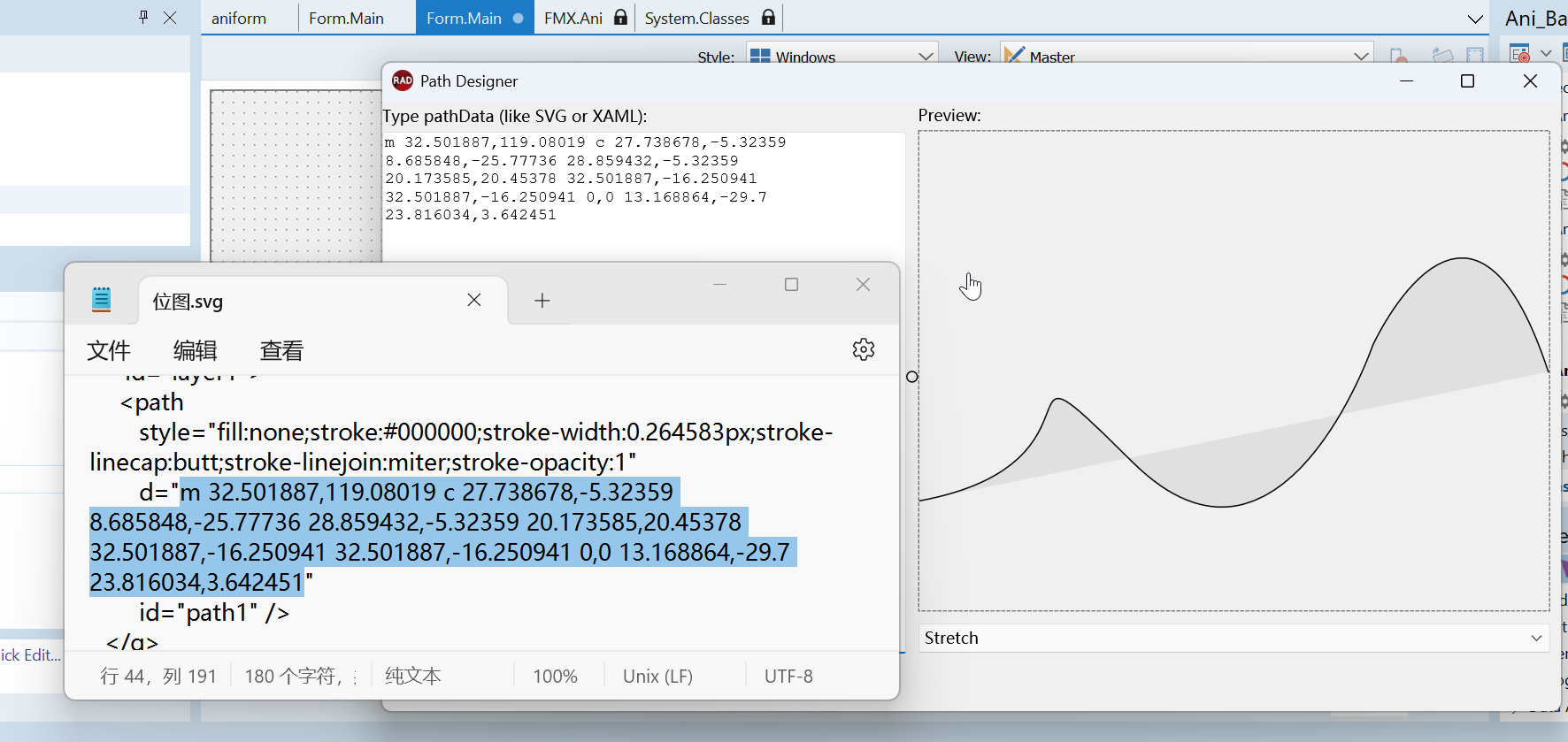

接下來將其導出為svg文件，用記事本打開這個文件，將其d部分的屬性值拷貝到TPath的Data屬性中：

這樣成功的得到了一條路徑。

注意：FireMonkey 支持通過多個組件（如 TPath 、 TPath3D 和 TLabelPath ）使用可縮放矢量圖形（SVG）。這些組件都使用一個內部數據結構（ TPathData ，定義在 FMX.Graphics 中），該結構可以解析和使用來自 SVG 定義的圖形數據。

接下來新建一個Multi Deivce應用程序，使用空白模板，在主窗體上放一個TPath，然後將我們在《一步一步學習使用FireMonkey動畫（3）》中創建的彈跳小球複製到本項目中。為彈跳小球添加一個TPathAnimation動畫。

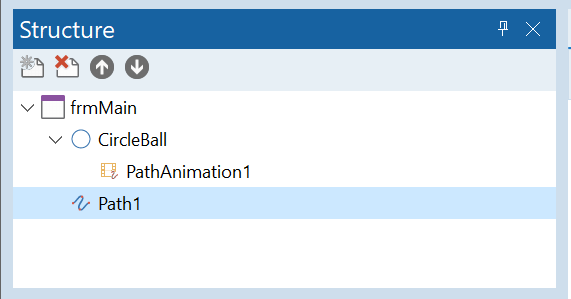

Structure結構如下所示：

分別為TPathAnimation的Path屬性以及TPath的Data屬性指定如下的路徑數據：

M3.84500002861023,3.47300004959106 C4.83799982070923,24.6110000610352 26.2040004730225,34.9749984741211 42.875,30.8320007324219 C69.8730010986328,24.121000289917 82.1620025634766,-9.76099967956543 74.6009979248047,-37.4169998168945 C63.992000579834,-76.2160034179688 23.7210006713867,-93.3140029907227 -9.33600044250488,-80.4909973144531 C-52.2709999084473,-63.8380012512207 -70.8339996337891,-8.08600044250488 -55.2200012207031,37.6059989929199 C-35.9000015258789,94.1429977416992 24.3759994506836,118.28099822998 73.6240005493164,96.3960037231445 C132.567993164063,70.2020034790039 157.505996704102,-7.92000007629395 133.664993286133,-71.5500030517578 C105.81600189209,-145.880996704102 25.3040008544922,-177.113998413086 -40.0859985351563,-146.054992675781 C-95.6880035400391,-119.646003723145 -129.975997924805,-55.0750007629395 -127.064002990723,11.4790000915527

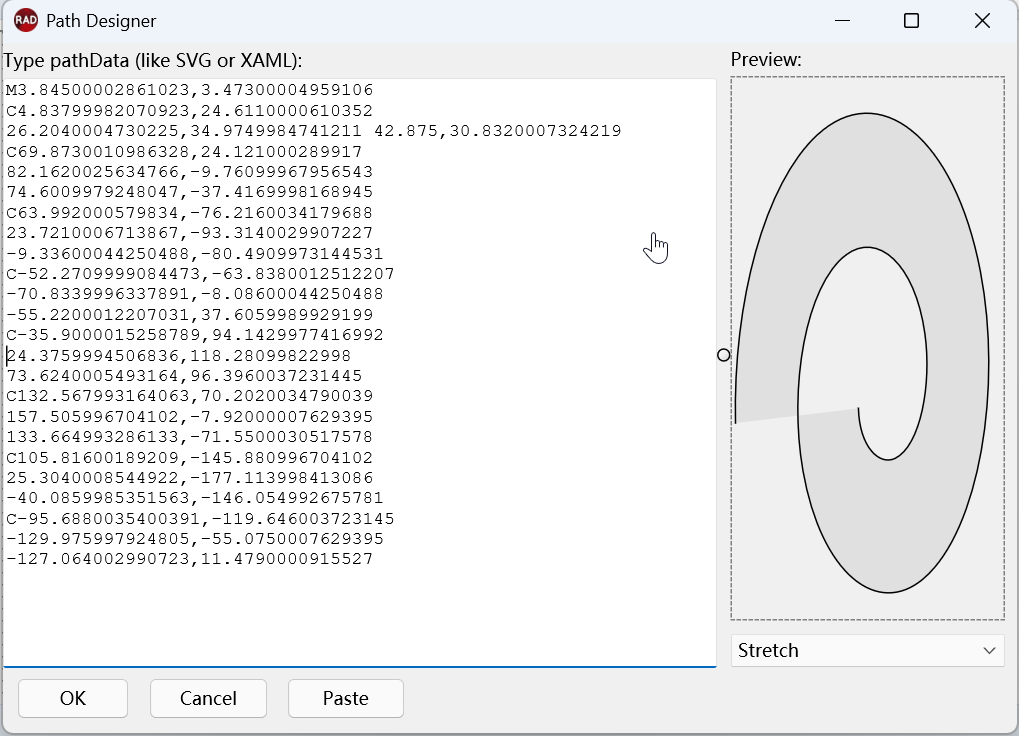

Path Designer窗口如下所示：

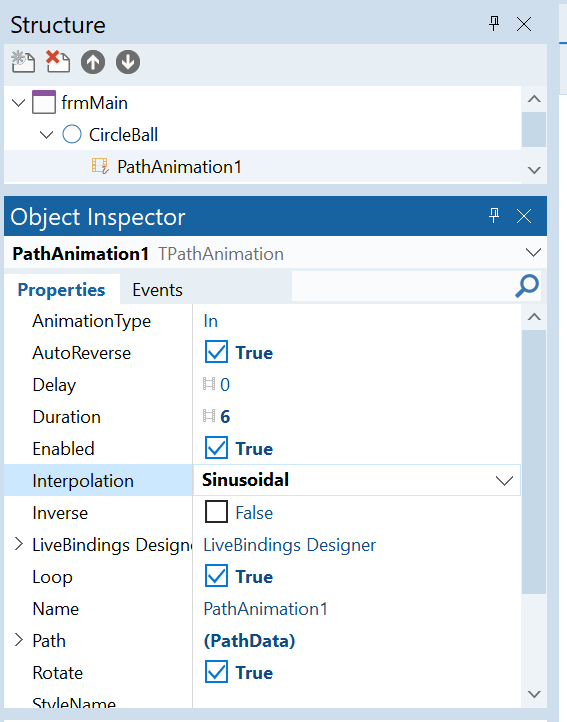

最後，在屬性面板設置TPathAnimation動畫屬性：

除了AnimationType和Interpolation暫時還未詳細介紹外，這裏還有一個Rotate屬性，該屬性的意思是：

指定動畫過程中對象是否旋轉。使用 Rotate 屬性可設定父控件在動畫期間是否進行旋轉。若將 Rotate 設置為 True，控件將進行旋轉：正向動畫時控件底部朝向路徑方向，反向動畫時控件頂部朝向路徑方向。

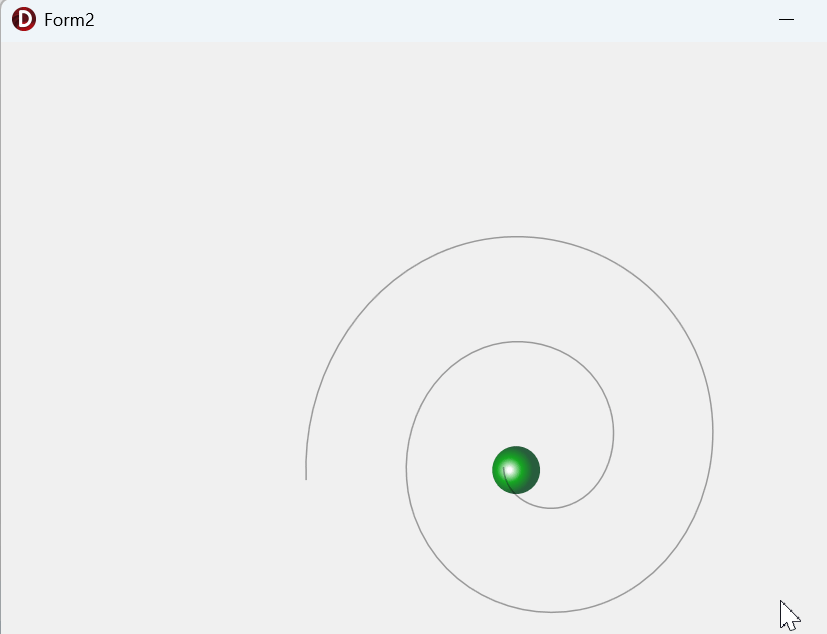

運行動畫，可以看到彈跳小球已經按照路徑在運動。

仔細觀察可以看到小球實際上是在旋轉的。

最後來一個畫蛇添足，為小球的運動添加一些軌跡，這裏需要響應TPathAnimation的OnProcess事件，這個事件在每一次動畫間隔（也就是每一幀刷新時）需要刷新動畫顯示時觸發。

private
    { Private declarations }
    FDotPosition:TPointF; // 聲明一個私有字段，用於存儲上一次記錄的點位置（TPointF類型，包含X和Y座標）
  public
    { Public declarations }
  end;

var
  frmMain: TfrmMain;

implementation

{$R *.fmx}

procedure TfrmMain.PathAnimation1Process(Sender: TObject);
const CircleSize = 4; // 定義常量，表示繪製圓點的大小
begin
  if FDotPosition.Distance(CircleBall.Position.Point) > CircleSize then // 判斷當前球位置與上次記錄點之間的距離是否大於圓點尺寸
  begin
    FDotPosition := CircleBall.Position.Point/2; // 計算新位置：將球當前位置座標除以2（可能是為了縮小軌跡）
    var LDot := TCircle.Create(Self); // 動態創建一個圓形控件（TCircle實例）
    try
      LDot.Parent := Self; // 設置圓形的父容器為當前窗體，使其顯示在窗體上
      LDot.Height := CircleSize; // 設置圓形的高度為預設的圓點尺寸
      LDot.Width := CircleSize; // 設置圓形的寬度為預設的圓點尺寸
      LDot.Position.Point := FDotPosition; // 將圓形定位到計算得到的新座標位置
      LDot.Position.Point.Offset(-CircleSize/2,-CircleSize/2); // 調整位置：將圓心偏移（-半徑值），使繪製點以中心為基準（通常用於居中顯示）
    except
      LDOt.Free; // 異常處理：如果創建或設置過程中發生錯誤，則釋放已創建的圓形對象
    end;
  end;
end;

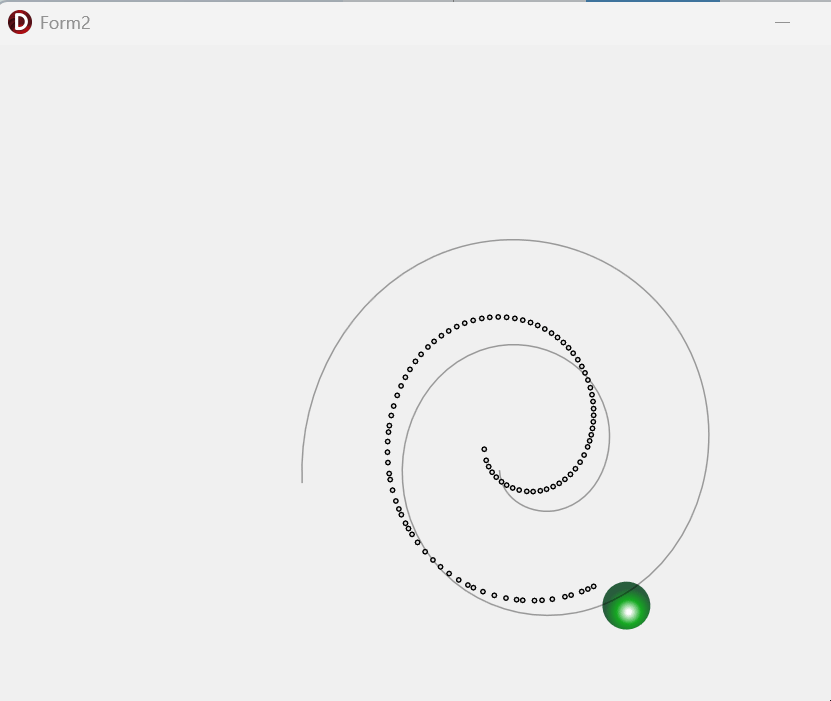

這樣當彈跳小球沿路徑運動時，會顯示一個軌跡：

通過這個軌跡，可以發現，每一次動畫的刷新時間似乎並不固定，這是由於不同的插值設置所影響的。

在後續的內容中會介紹動畫的一些屬性和事件的作用，敬請關注。

2. 使用TBitmapListAnimation打造奔跑的小人動畫

這個控件讓我們可以將一系列的連續的靜態圖片動起來，比如有下面的一幅圖片：

TBitmapListAnimation通過將多個動畫幀組合在一個圖像條帶中，然後按順序快速切換這些幀來實現動畫播放，非常適合處理那些不適合用矢量路徑或屬性插值實現的複雜動畫（例如角色動畫、特效等）。

它具有如下的一些新的屬性：

• AnimationBitmap 設置源圖像，包含所有動畫幀的長條帶狀位圖。
• AnimationCount 指定動畫的總幀數。
• AnimationRowCount 指定源圖像中動畫的行數，常用於打包多組動畫。
• PropertyName 指定要動畫化的目標屬性，對於序列幀動畫，這通常是 Bitmap。

上面的圖中，一共有5行圖片，總共是30幀。

下面拉一個TRectangle控件到窗體，然後放一個TBitmapListAnimation在其上面，使TBitmapListAnimation的Parent指向TRectangle。

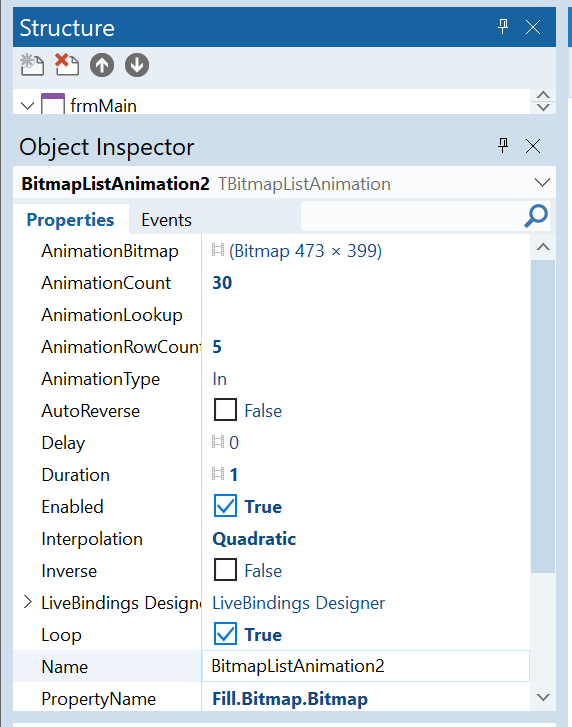

為TBitmapListAnimation的AnimationBitmap指定上面的圖片，設置 AnimationCount為30，AnimationRowCount為5。

現在運行這個示例，可以看到小人已經在奔跑了。

是不是有一些電影小視頻的效果了。

3. 使用TRectAnimation創建內外邊距動畫。

RectAnimation 是為了處理 FMX 視覺對象的 Padding 和 Margins 屬性而引入的常見情況。這裏涉及到的數據結構是 TBounds （定義在 FMX.Types 單元中），它是 FMX 中邊距和填充的實際類型。

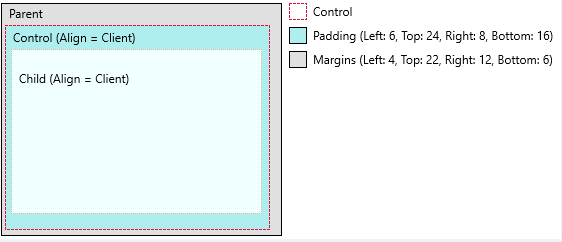

• Padding：是指控件的內邊距，是控件邊緣和內部的子元素之間的距離。
• Margins：是指控件的外邊距，是控件的外邊緣和其容器的邊緣之間的距離。

它們均為TBound類型，具有Left、Top、Bottom、Right 4個屬性,通過使用TRectAnimation，則可以創建內外邊距的移動效果。

請在主窗體上拖一個TRectangle控件，拖一個TRectAnimation以它作為父項，在其內部再放一個TRectangle，指定其Align為Client，佔滿整個矩形。

為TRectAnimation設置如下的屬性：

      AnimationType = InOut
      AutoReverse = True
      Enabled = True
      Duration = 2
      Interpolation = Exponential
      Loop = True
      PropertyName = 'Padding'
      StopValue.Left = 50
      StopValue.Top = 50
      StopValue.Right = 50
      StopValue.Bottom = 50

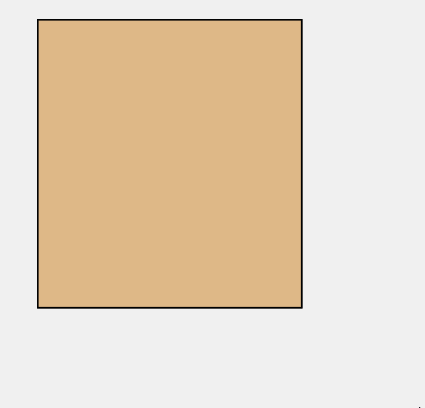

這裏StartValue保持了默認的全是0，StopValue全部設置為50，PropertyName只能選擇Margins和Padding，這裏選擇了Margins，現在運行動畫，可以看到內邊距果然產生了動畫效果。

總結

本章介紹了3個有意思也是特別有創意的控件，一個是矢量路徑動畫TPathAnimation，一個是位圖動畫控件TBitmapListAnimation,還有一個內外邊距變化的TRectAnimation控件，它們都可以創造出令人驚歎的動畫效果。對於程序員來説，可能並不缺動畫工具，而是缺那麼一絲絲創意了。
