Flowable 中網關類型其實也不少，常見的主要有三種類型，分別是：
- 排他網關
- 並行網關
- 包容網關
這三個裏邊最常用的當然就是排他網關了，今天鬆哥就來和小夥伴們聊一聊這三種網關，一起來體驗一把這三種網關各自的特徵。
1. 排他網關
首先就是排他網關了，這個也叫互斥網關，長得像下圖這樣：
排他網關可以有 N 個入口，但是隻有一個有效出口。
鬆哥舉一個例子：

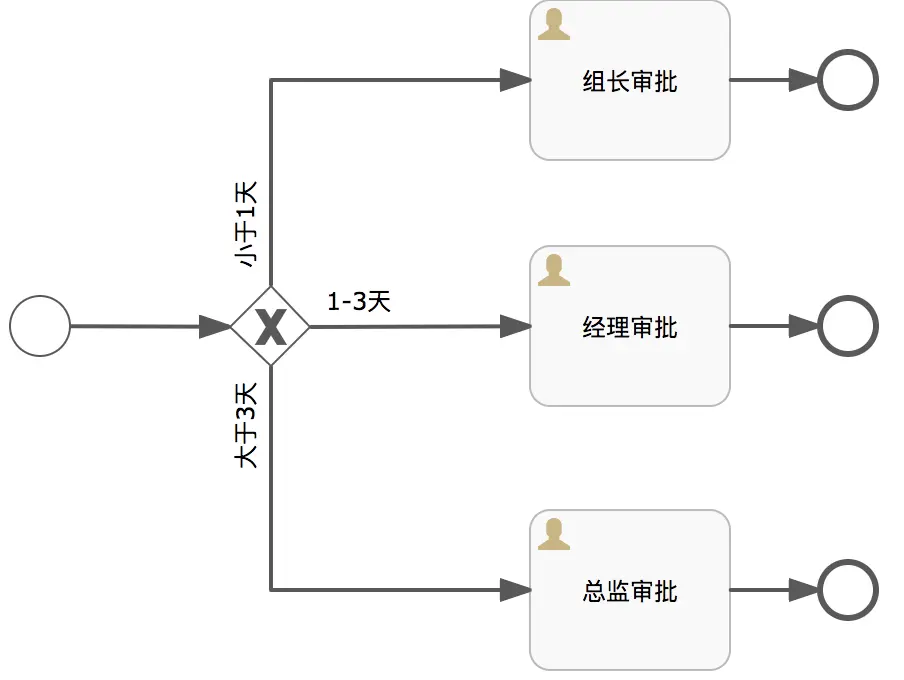

假設我有一個請假流程，請假 1 天，組長審批，請假小於 3 天，項目經理審批，請假大於 3 天，總監審批，據此，我們可以繪製如下流程圖：

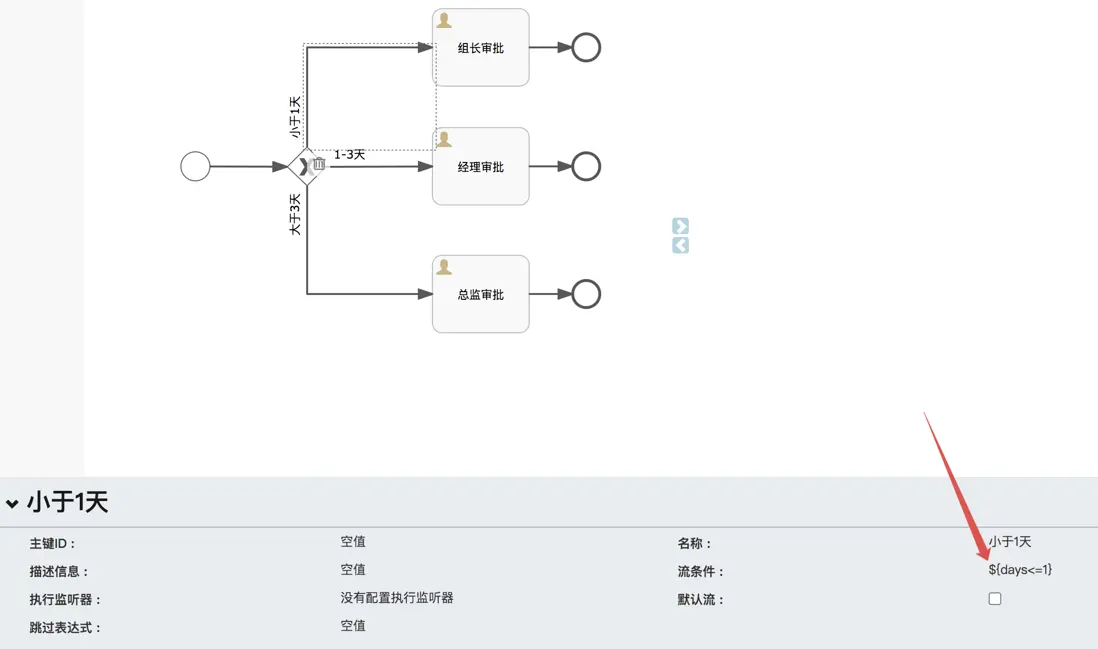

在這個流程圖中，當流程從排他網關出來的時候，我們設置一個變量，根據變量的值，來決定下一個走哪一個 Task，例如組長審批，我們做如下配置：
這個流條件表示當 days 這個變量的值小於等於 1 的時候，就會進入到組長審批這個 Task。

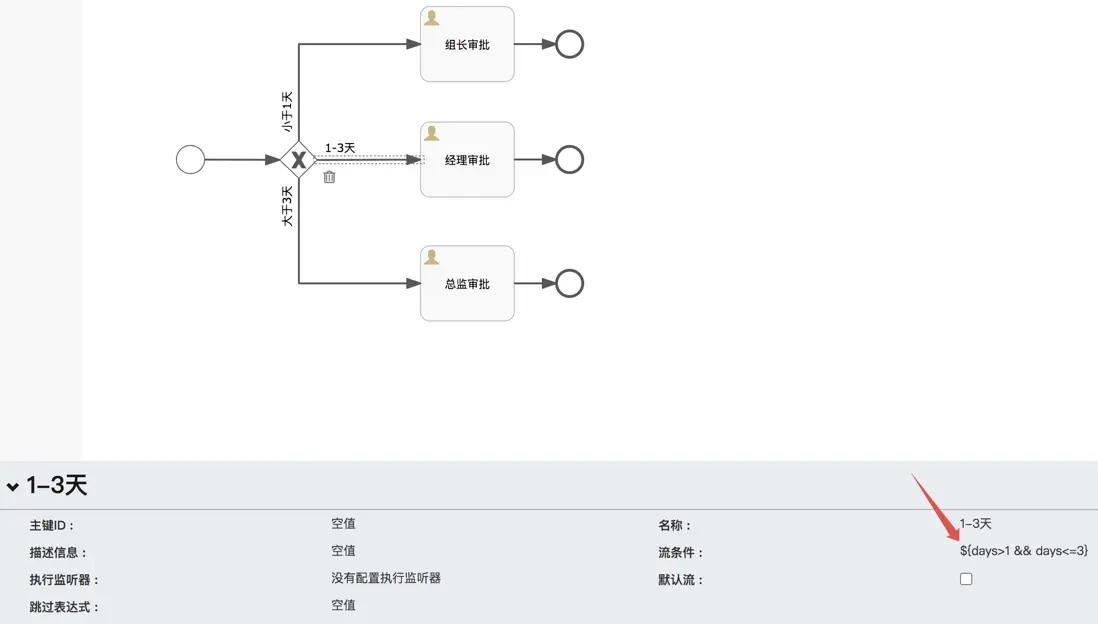

按照類似的方式，我們來設置經理審批：

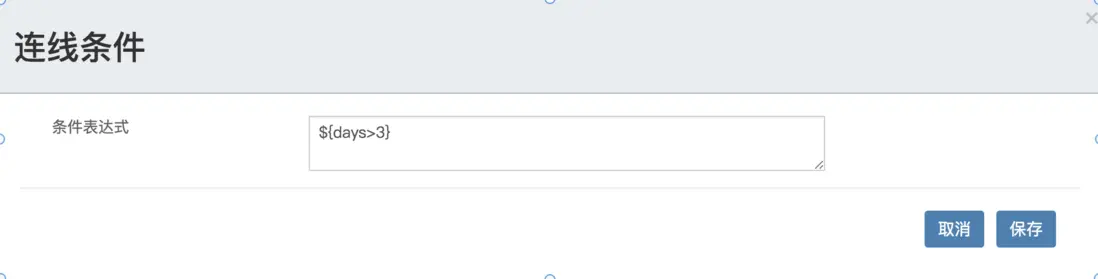

最後，總監審批的條件如下：
最終，我們來看下這個流程對應的 XML 文件，如下：
<process id="demo01" name="測試流程" isExecutable="true">
<documentation>測試流程</documentation>
<startEvent id="startEvent1" flowable:formFieldValidation="true"></startEvent>
<exclusiveGateway id="sid-C4E389D6-C507-4B8E-8469-2288AA5B44A5"></exclusiveGateway>
<sequenceFlow id="sid-DF97CC8B-3AD5-447D-AE67-1082CAB7B189" sourceRef="startEvent1" targetRef="sid-C4E389D6-C507-4B8E-8469-2288AA5B44A5"></sequenceFlow>
<userTask id="sid-B4CD08AF-52B5-44F2-AC45-B2F5E154A5F0" name="組長審批" flowable:formFieldValidation="true"></userTask>
<userTask id="sid-07B7951C-4E76-4639-989C-407C610C5BA8" name="經理審批" flowable:formFieldValidation="true"></userTask>
<userTask id="sid-1A81B40F-D8D4-4158-B0B9-26DB8FB7DD2E" name="總監審批" flowable:formFieldValidation="true"></userTask>
<endEvent id="sid-0F56FE56-1A8C-4B47-8F0D-196700DDF7B8"></endEvent>
<sequenceFlow id="sid-E4B4B580-F078-4BB9-B5D3-966E80737C4C" sourceRef="sid-B4CD08AF-52B5-44F2-AC45-B2F5E154A5F0" targetRef="sid-0F56FE56-1A8C-4B47-8F0D-196700DDF7B8"></sequenceFlow>
<endEvent id="sid-F05670CB-A8F4-44A3-B53D-46CFB6F65581"></endEvent>
<sequenceFlow id="sid-3EC62E5D-ACDA-480E-93B4-C24D8F6E9042" sourceRef="sid-07B7951C-4E76-4639-989C-407C610C5BA8" targetRef="sid-F05670CB-A8F4-44A3-B53D-46CFB6F65581"></sequenceFlow>
<endEvent id="sid-52711414-1769-4EC3-9AE5-6BA426123095"></endEvent>
<sequenceFlow id="sid-C81500B2-D1EA-429F-8402-A3D8C8CA0E29" sourceRef="sid-1A81B40F-D8D4-4158-B0B9-26DB8FB7DD2E" targetRef="sid-52711414-1769-4EC3-9AE5-6BA426123095"></sequenceFlow>
<sequenceFlow id="sid-807C7B79-4AFA-4525-847F-4D0FE1C0F0F3" name="小於1天" sourceRef="sid-C4E389D6-C507-4B8E-8469-2288AA5B44A5" targetRef="sid-B4CD08AF-52B5-44F2-AC45-B2F5E154A5F0">
<conditionExpression xsi:type="tFormalExpression"><![CDATA[${days<=1}]]></conditionExpression>
</sequenceFlow>
<sequenceFlow id="sid-3D3DF742-BF47-4536-9EE9-747CD284A1BA" name="1-3天" sourceRef="sid-C4E389D6-C507-4B8E-8469-2288AA5B44A5" targetRef="sid-07B7951C-4E76-4639-989C-407C610C5BA8">
<conditionExpression xsi:type="tFormalExpression"><![CDATA[${days>1 && days<=3}]]></conditionExpression>
</sequenceFlow>
<sequenceFlow id="sid-2AD41E43-AFEC-47A1-B8D1-0B4299434BF8" name="大於3天" sourceRef="sid-C4E389D6-C507-4B8E-8469-2288AA5B44A5" targetRef="sid-1A81B40F-D8D4-4158-B0B9-26DB8FB7DD2E">
<conditionExpression xsi:type="tFormalExpression"><![CDATA[${days>3}]]></conditionExpression>
</sequenceFlow>
</process>可以看到，在 sequenceFlow 標籤中，有一個 conditionExpression 標籤，這個標籤的內容就是具體的條件了。
現在，我們部署一下這個流程，然後按照如下方式來啓動：
@Test
void test01() {
Map<String, Object> variables = new HashMap<>();
variables.put("days", 3);
ProcessInstance pi = runtimeService.startProcessInstanceByKey("demo01", variables);
logger.info("id:{},activityId:{}", pi.getId(), pi.getActivityId());
}注意，這個啓動的時候，傳入一個 days 變量，系統將來會根據這個變量來決定這個流程要走到哪一個 Task。流程啓動成功之後，我們去觀察 ACT_RU_TASK 表，就可以看到流程的執行是否和我們所預想的一致。
2. 並行網關
並行網關，從名字上大概也能看出來，這種網關一般用在並行任務上，並行網關如下圖：
並行網關一般是成對出現的，一個出現的並行網關用來分流，第二個出現的並行網關用來聚合。
我畫一個簡單的並行網關的例子，如下圖：

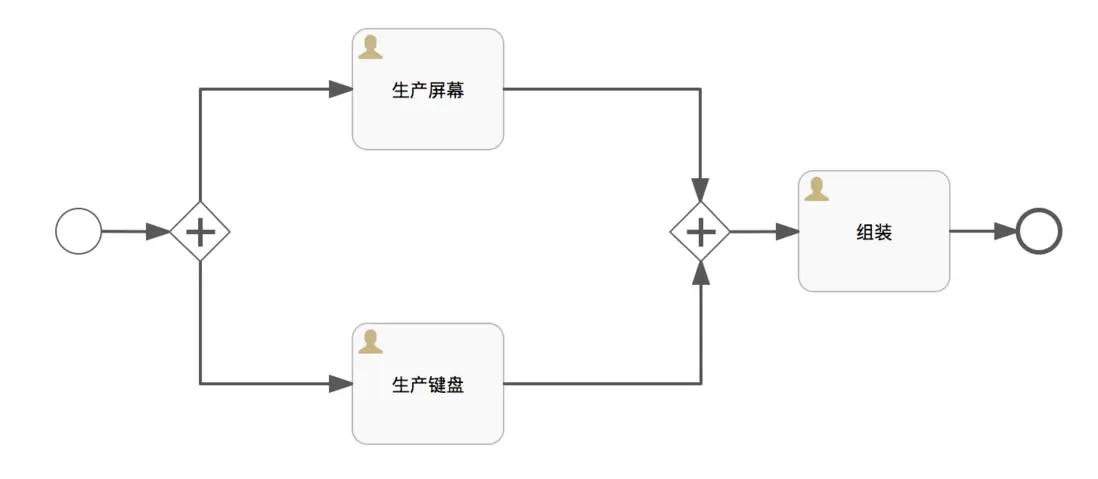

小夥伴們看到，這是一個簡化的生產筆記本的流程圖，當屏幕和鍵盤都生產好之後，再進行組裝，整個流程圖中存在兩個並行網關（成對出現）。
在這個流程圖中，連接線上是不需要設置條件的（不同於拍他網關），這裏即使你設置了條件，這個條件也是不會生效的。
我們來看下這個並行網關流程圖對應的 XML 文件，如下：
<process id="demo01" name="測試流程" isExecutable="true">
<documentation>測試流程</documentation>
<startEvent id="sid-4F7F76BA-526A-4D8C-B45A-02FC1C56CA47" flowable:formFieldValidation="true"></startEvent>
<sequenceFlow id="sid-11130848-EA1F-458A-A45D-49CBC49428C8" sourceRef="sid-4F7F76BA-526A-4D8C-B45A-02FC1C56CA47" targetRef="sid-6D01D4BE-C475-4270-8745-92752EA2C038"></sequenceFlow>
<parallelGateway id="sid-6D01D4BE-C475-4270-8745-92752EA2C038"></parallelGateway>
<userTask id="sid-54DD6BFA-FE6C-4DE7-9038-3DEEAF85002C" name="生產屏幕" flowable:assignee="zhangsan" flowable:formFieldValidation="true">
<extensionElements>
<modeler:initiator-can-complete xmlns:modeler="http://flowable.org/modeler"><![CDATA[false]]></modeler:initiator-can-complete>
</extensionElements>
</userTask>
<sequenceFlow id="sid-8DD3383C-45D1-4EAF-9A22-702A5B9D0869" sourceRef="sid-6D01D4BE-C475-4270-8745-92752EA2C038" targetRef="sid-54DD6BFA-FE6C-4DE7-9038-3DEEAF85002C"></sequenceFlow>
<userTask id="sid-7797ED55-155F-4D17-8EA5-DE40434C421B" name="生產鍵盤" flowable:assignee="lisi" flowable:formFieldValidation="true">
<extensionElements>
<modeler:initiator-can-complete xmlns:modeler="http://flowable.org/modeler"><![CDATA[false]]></modeler:initiator-can-complete>
</extensionElements>
</userTask>
<sequenceFlow id="sid-6E992E8B-CF71-411D-B537-42FEDF4F4209" sourceRef="sid-6D01D4BE-C475-4270-8745-92752EA2C038" targetRef="sid-7797ED55-155F-4D17-8EA5-DE40434C421B"></sequenceFlow>
<sequenceFlow id="sid-8DCA9516-FFED-4781-9ACC-530DC6E63755" sourceRef="sid-7797ED55-155F-4D17-8EA5-DE40434C421B" targetRef="sid-98D3C336-9AD9-4964-9CCB-496C850EE40F"></sequenceFlow>
<sequenceFlow id="sid-EE80AE42-D021-4B9F-A91E-BD37C512EE65" sourceRef="sid-54DD6BFA-FE6C-4DE7-9038-3DEEAF85002C" targetRef="sid-98D3C336-9AD9-4964-9CCB-496C850EE40F"></sequenceFlow>
<userTask id="sid-4FFE361A-E2AF-4481-BACF-1E618E8C4A26" name="組裝" flowable:assignee="javaboy" flowable:formFieldValidation="true">
<extensionElements>
<modeler:initiator-can-complete xmlns:modeler="http://flowable.org/modeler"><![CDATA[false]]></modeler:initiator-can-complete>
</extensionElements>
</userTask>
<sequenceFlow id="sid-8CABC6E8-E36A-4814-B897-817D4A9F231C" sourceRef="sid-98D3C336-9AD9-4964-9CCB-496C850EE40F" targetRef="sid-4FFE361A-E2AF-4481-BACF-1E618E8C4A26"></sequenceFlow>
<endEvent id="sid-BF02170B-8138-4867-AE01-E3B29505183D"></endEvent>
<sequenceFlow id="sid-F72B2A15-913F-436E-8AD7-6A6FB190E197" sourceRef="sid-4FFE361A-E2AF-4481-BACF-1E618E8C4A26" targetRef="sid-BF02170B-8138-4867-AE01-E3B29505183D"></sequenceFlow>
<parallelGateway id="sid-98D3C336-9AD9-4964-9CCB-496C850EE40F"></parallelGateway>
</process>現在我們把這個流程部署並啓動。

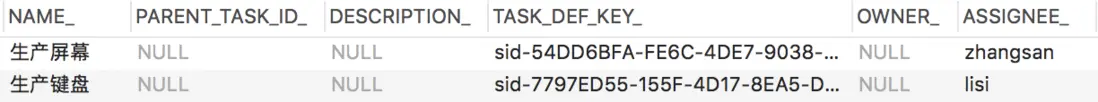

流程啓動成功之後，我們發現在 ACT_RU_TASK 表中有兩個需要執行的 Task，如下圖：
這兩個 Task，如果只執行掉其中一個，那麼還剩下另外一個 Task，如果兩個都執行了，那麼你就會看到一個新的 Task，如下圖（兩個並行任務執行完成後，進入到下一個任務）：
好啦，這就是並行網關。
3. 包容網關
包容網關，有時候也叫相容網關、兼容網關等，如下圖：
包容誰呢？包容排他網關和並行網關。也就是説，這種包容網關可以根據實際條件轉為排他網關或者並行網關。
舉個栗子：
假如説報銷金額大於 500，zhangsan 審批，報銷金額大於 1000，則需要 zhangsan 和 lisi 同時審批，且 zhangsan 和 lisi 審批無先後順序。

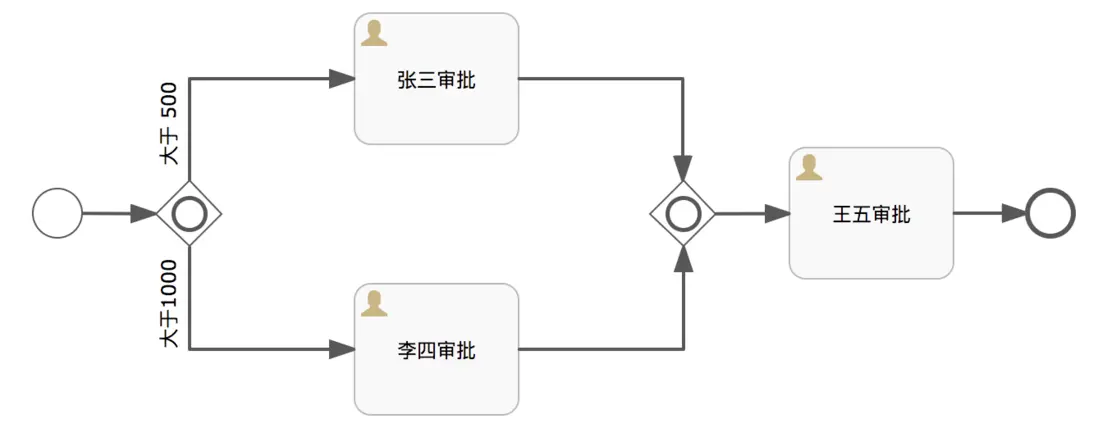

據此，我繪製如下流程圖：

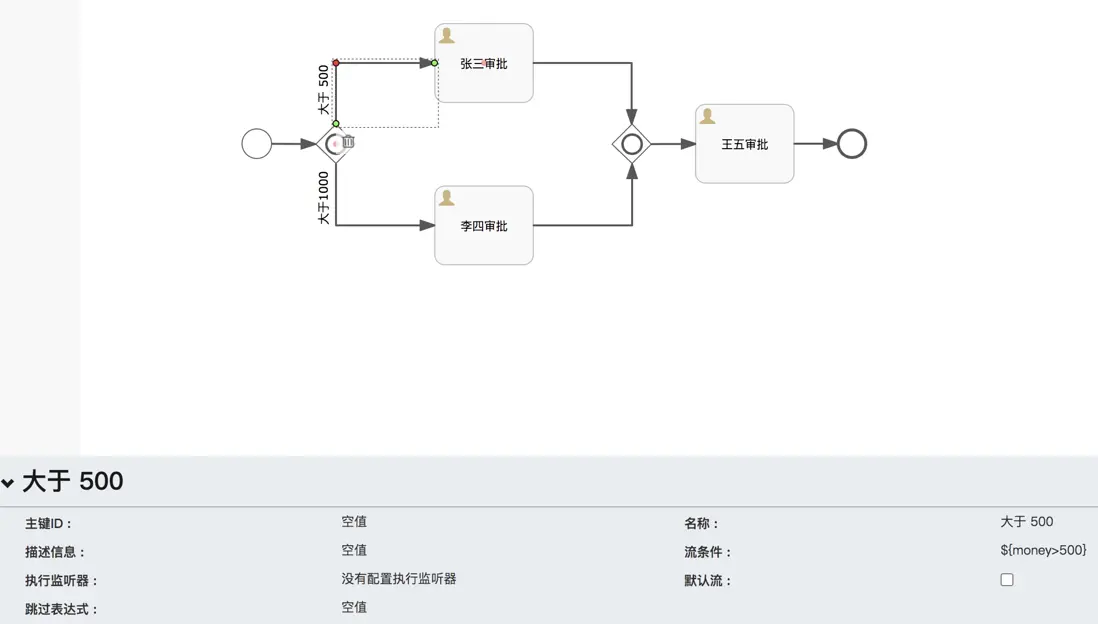

在報銷金額大於 500 上設置如下條件：

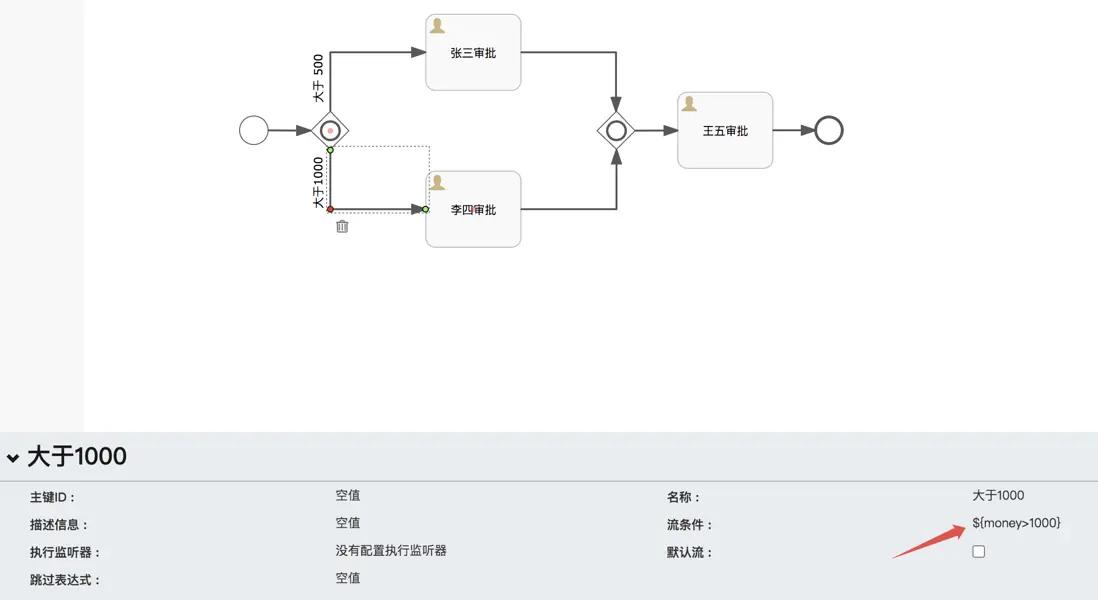

大於 1000 上設置如下條件：
接下來我們來部署好這個流程。
部署好之後，我們首先來啓動流程，第一次啓動的時候，我們設置報銷金額為 666，如下：
@Test
void test01() {
Map<String, Object> variables = new HashMap<>();
variables.put("money", 666);
ProcessInstance pi = runtimeService.startProcessInstanceByKey("demo01", variables);
logger.info("id:{},activityId:{}", pi.getId(), pi.getActivityId());
}流程啓動之後，我們在 ACT_RU_TASK 表中可以看到，該 zhangsan 審批了，如下：
zhangsan 審批之後，就是 wangwu 審批了，我就不演示了。
假設我們啓動流程的時候，報銷金額為 2000，如下：
@Test
void test01() {
Map<String, Object> variables = new HashMap<>();
variables.put("money", 2000);
ProcessInstance pi = runtimeService.startProcessInstanceByKey("demo01", variables);
logger.info("id:{},activityId:{}", pi.getId(), pi.getActivityId());

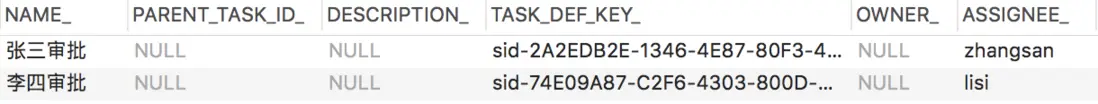

}那麼此時你就會看到，在 ACT_RU_TASK 表中，出現了兩條記錄，分別是 zhangsan 審批和 lisi 審批，此時這兩個審批就是一個並行任務了:
接下來就按並行任務的模式來，這兩個人都審批了，才會進入到 wangwu 審批。
這就是兼容網關的特點，即根據實際情況，會變成排他網關或者並行網關。
好啦，三種常見的網關就和小夥伴們分享完啦，感興趣的小夥伴趕緊試一試吧～
