前面和小夥伴們分別聊了 Flowable 中的 ReceiveTask 和 UserTask，今天我們來看看另外一個比較常見的 Task --> ServiceTask。

1. ServiceTask

ServiceTask 從名字上看就是服務任務，它的圖標一般是像下面這樣：

ServiceTask 一般由系統自動完成，當流程走到這一步的時候，不會自動停下來，而是會去執行我們提前在 ServiceTask 中配置好的方法。

2. 實踐

我們通過一個簡單的例子來看一下 ServiceTask 要怎麼玩。

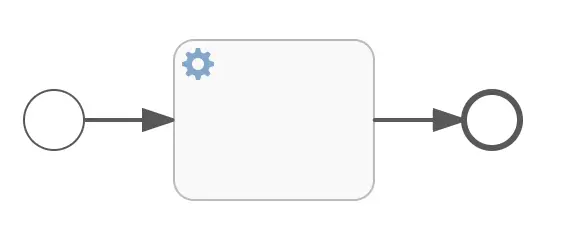

假設我有如下一個簡單的流程圖：

中間這個就是一個 ServiceTask。

當流程執行到 ServiceTask 的時候，具體要做哪些事情？有三種不同的方式來設置這裏的任務，我們分別來看。

2.1 監聽類

首先我們可以設置一個監聽類，這個監聽類有一個硬性規定就是需要實現 JavaDelegate 接口，像下面這樣：

public class MyServiceTask implements JavaDelegate {
    @Override
    public void execute(DelegateExecution execution) {
        System.out.println("========MyServiceTask==========");
    }
}

在這個監聽類中我們可以完成一些操作，通過這個 execution 也可以獲取到在流程節點之間傳輸的變量。

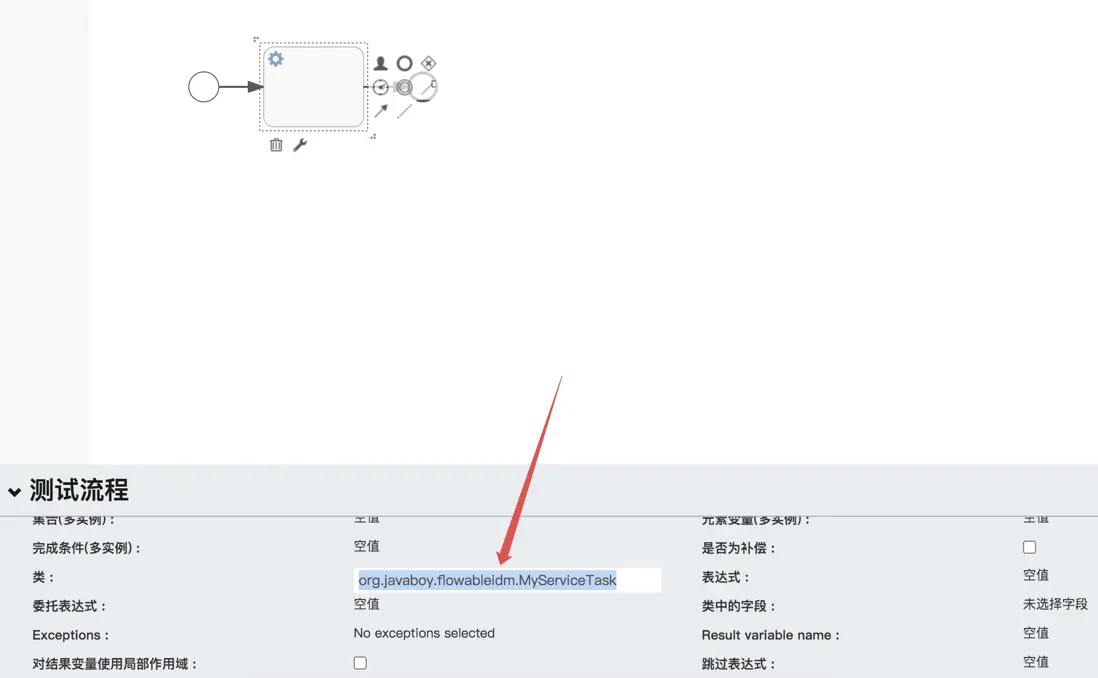

這個類定義好之後，接下來我們在流程定義的時候，配置這個類的全路徑即可，如下圖：

這個配置對應的 XML 內容如下：

  <process id="demo01" name="測試流程" isExecutable="true">
    <documentation>測試流程</documentation>
    <startEvent id="startEvent1" flowable:formFieldValidation="true"></startEvent>
    <sequenceFlow id="sid-33A78082-C2FD-48BE-8B87-99FB20F0B331" sourceRef="startEvent1" targetRef="sid-6FA66E2A-F8E6-4F10-8FA2-6450408E17D8"></sequenceFlow>
    <serviceTask id="sid-6FA66E2A-F8E6-4F10-8FA2-6450408E17D8" flowable:class="org.javaboy.flowableidm.MyServiceTask"></serviceTask>
    <endEvent id="sid-A5F11956-15EA-4574-98D0-29A4E3DB5495"></endEvent>
    <sequenceFlow id="sid-0698809E-0A6C-4B92-A167-AE96A8CB75F2" sourceRef="sid-6FA66E2A-F8E6-4F10-8FA2-6450408E17D8" targetRef="sid-A5F11956-15EA-4574-98D0-29A4E3DB5495"></sequenceFlow>
  </process>

小夥伴們看到，在 ServiceTask 標籤中的 flowable:class="org.javaboy.flowableidm.MyServiceTask" 就表示 ServiceTask 執行的服務類。

配置完成後，我們可以部署並啓動這個流程，由於這個流程除了開始和結束，就這一個節點，所以流程一啓動就自動結束了。不過在這個過程中，我們可以看到控制枱打印出來了日誌，説明這個 ServiceTask 確實是執行了。

2.2 委託表達式

我們也可以配置委託表達式。

委託表達式是指將一個實現了 JavaDelegate 接口的類註冊到 Spring 容器中，然後我們在流程節點的配置中不用寫完整的類名了，只需要寫 Spring 容器中的 Bean 名稱即可。

像下面這樣：

@Component
public class MyServiceTask implements JavaDelegate {
    @Override
    public void execute(DelegateExecution execution) {
        System.out.println("========MyServiceTask==========");
    }
}

這個類註冊到 Spring 容器中的默認名稱是類名首字母小寫，即 myServiceTask。

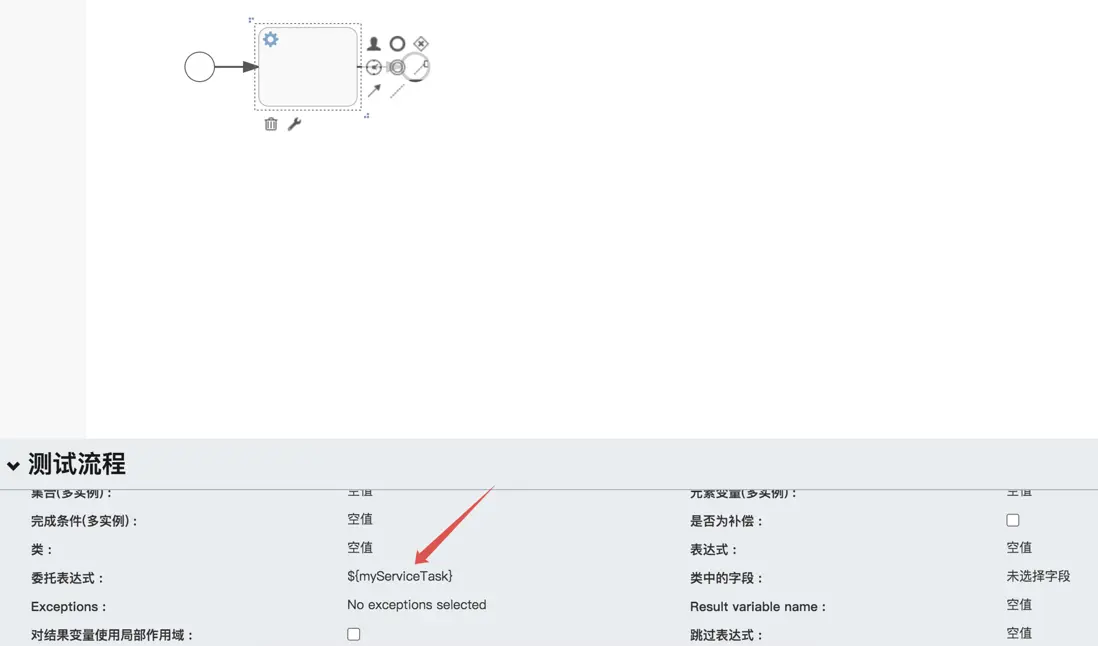

現在我們在流程圖中，可以按照如下方式進行配置：

對應的 XML 文件如下：

<process id="demo01" name="測試流程" isExecutable="true">
  <documentation>測試流程</documentation>
  <startEvent id="startEvent1" flowable:formFieldValidation="true"></startEvent>
  <sequenceFlow id="sid-33A78082-C2FD-48BE-8B87-99FB20F0B331" sourceRef="startEvent1" targetRef="sid-6FA66E2A-F8E6-4F10-8FA2-6450408E17D8"></sequenceFlow>
  <serviceTask id="sid-6FA66E2A-F8E6-4F10-8FA2-6450408E17D8" flowable:delegateExpression="${myServiceTask}"></serviceTask>
  <endEvent id="sid-A5F11956-15EA-4574-98D0-29A4E3DB5495"></endEvent>
  <sequenceFlow id="sid-0698809E-0A6C-4B92-A167-AE96A8CB75F2" sourceRef="sid-6FA66E2A-F8E6-4F10-8FA2-6450408E17D8" targetRef="sid-A5F11956-15EA-4574-98D0-29A4E3DB5495"></sequenceFlow>
</process>

可以看到，flowable:delegateExpression="${myServiceTask}" 就表示執行的一個表達式。

測試過程同 2.1 小節，我就不再贅述了。

最後總結一下，委託表達式，一定是 JavaDelegate 接口的實現類，將這個實現類註冊到 Spring 容器中，然後在使用的時候，根據 Bean 的名稱從 Spring 容器中查找即可。

2.3 表達式

我們也可以使用表達式。

表達式就是一個普通類的普通方法，將這個普通類註冊到 Spring 容器中，然後表達式中還可以執行這個類中的方法，類似下面這樣，任意定義一個 Java 類：

@Component
public class MyServiceTask2 {
    public void hello() {
        System.out.println("========MyServiceTask2==========");
    }
}

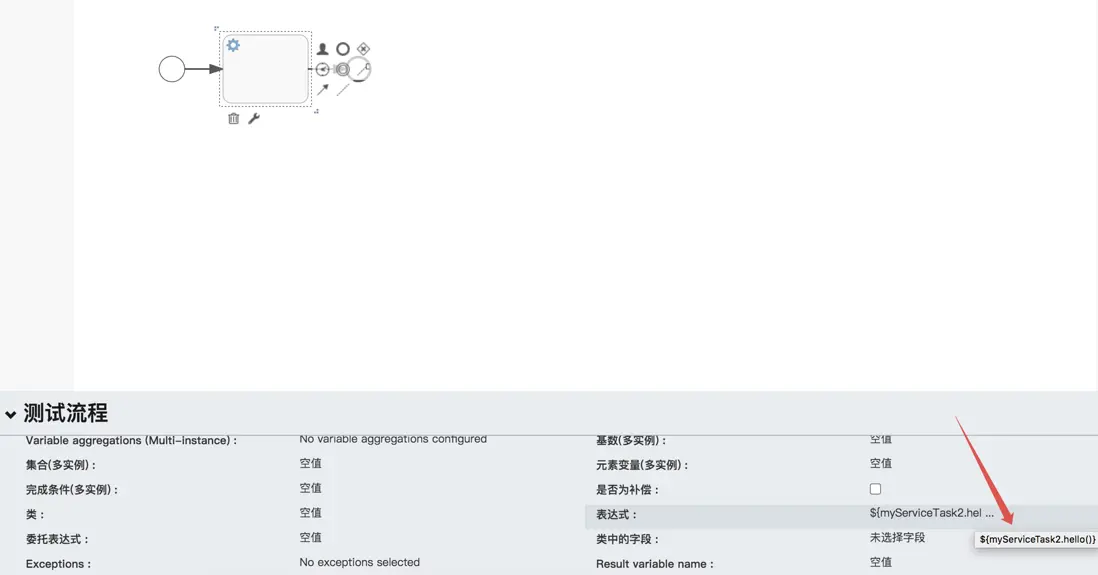

然後在流程圖中按照如下方式進行配置：

表達式中有一部分內容隱藏了，完整的表達式是 ${myServiceTask2.hello()}。

對應的 XML 文件如下：

<process id="demo01" name="測試流程" isExecutable="true">
  <documentation>測試流程</documentation>
  <startEvent id="startEvent1" flowable:formFieldValidation="true"></startEvent>
  <sequenceFlow id="sid-33A78082-C2FD-48BE-8B87-99FB20F0B331" sourceRef="startEvent1" targetRef="sid-6FA66E2A-F8E6-4F10-8FA2-6450408E17D8"></sequenceFlow>
  <serviceTask id="sid-6FA66E2A-F8E6-4F10-8FA2-6450408E17D8" flowable:expression="${myServiceTask2.hello()}"></serviceTask>
  <endEvent id="sid-A5F11956-15EA-4574-98D0-29A4E3DB5495"></endEvent>
  <sequenceFlow id="sid-0698809E-0A6C-4B92-A167-AE96A8CB75F2" sourceRef="sid-6FA66E2A-F8E6-4F10-8FA2-6450408E17D8" targetRef="sid-A5F11956-15EA-4574-98D0-29A4E3DB5495"></sequenceFlow>
</process>

可以看到，表達式的內容是 flowable:expression="${myServiceTask2.hello()}。

測試方式同 2.1 小節，這裏我不再贅述。

3. 類中字段

可能有小夥伴注意到，我們在繪製流程圖的時候，還可以為類設置一個字段。

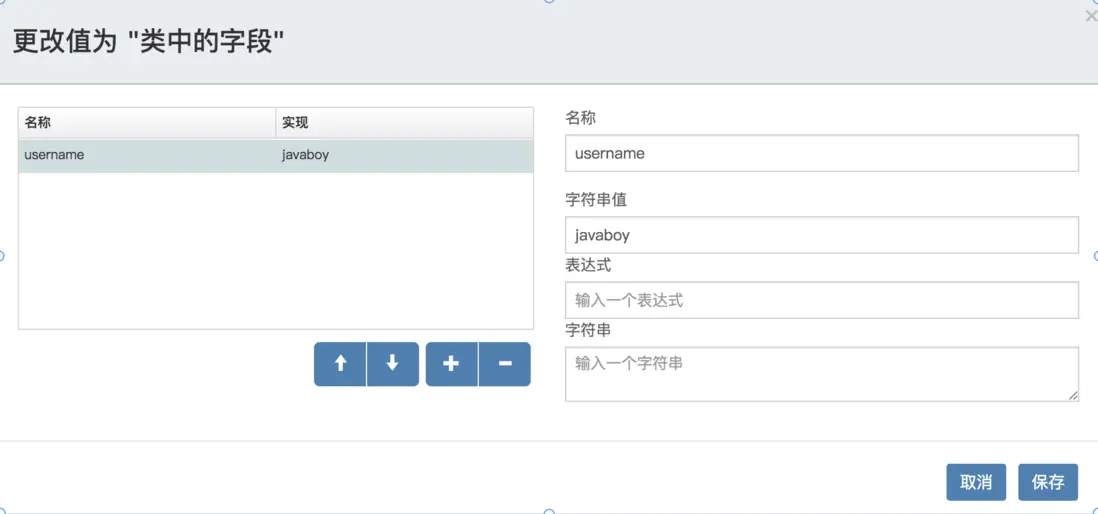

例如我想給 ServiceTask 的執行類設置一個 username 字段，如下：

設置完成後，對應的 XML 如下：

<process id="demo01" name="測試流程" isExecutable="true">
  <documentation>測試流程</documentation>
  <startEvent id="startEvent1" flowable:formFieldValidation="true"></startEvent>
  <sequenceFlow id="sid-33A78082-C2FD-48BE-8B87-99FB20F0B331" sourceRef="startEvent1" targetRef="sid-6FA66E2A-F8E6-4F10-8FA2-6450408E17D8"></sequenceFlow>
  <serviceTask id="sid-6FA66E2A-F8E6-4F10-8FA2-6450408E17D8" flowable:delegateExpression="${myServiceTask}">
    <extensionElements>
      <flowable:field name="username">
        <flowable:string><![CDATA[javaboy]]></flowable:string>
      </flowable:field>
    </extensionElements>
  </serviceTask>
  <endEvent id="sid-A5F11956-15EA-4574-98D0-29A4E3DB5495"></endEvent>
  <sequenceFlow id="sid-0698809E-0A6C-4B92-A167-AE96A8CB75F2" sourceRef="sid-6FA66E2A-F8E6-4F10-8FA2-6450408E17D8" targetRef="sid-A5F11956-15EA-4574-98D0-29A4E3DB5495"></sequenceFlow>
</process>

可以看到，這裏通過 extensionElements 節點描述了額外的信息。

接下來，我們就可以在 Java 類中訪問到這個變量了，如下：

@Component
public class MyServiceTask implements JavaDelegate {
    Expression username;
    @Override
    public void execute(DelegateExecution execution) {
        System.out.println("username.getExpressionText() = " + username.getExpressionText());
        System.out.println("username.getValue(execution) = " + username.getValue(execution));
        System.out.println("========MyServiceTask==========");
    }
}

想要獲取到 username 對應的值，上面這段代碼中，鬆哥給大家演示了兩種方式。

不過需要注意，這種設置類中字段的方式，適用於 2.1 和 2.2 小節的情況，不適用於 2.3 小節的情況。

好啦，今天和小夥伴們介紹了 ServiceTask 執行的三種情況，這些內容我將來也會錄製成視頻放在 TienChin 項目中，感興趣的小夥伴可以試試啦～
