1. 前言

在 Dubbo 框架中，服務消費者通過 XML 配置方式引用服務時，涉及多個模塊之間的協作。

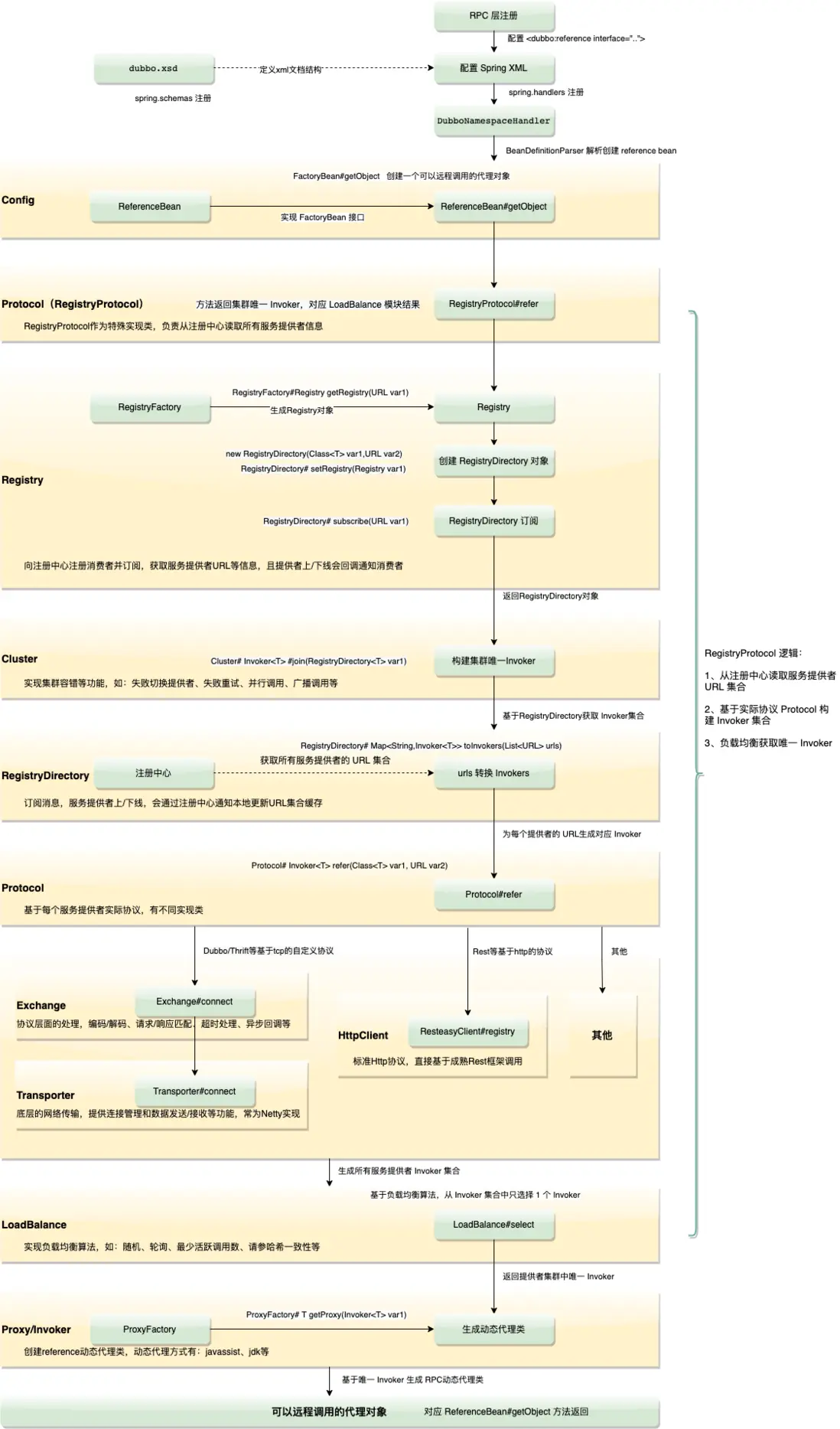

不放dubbo官方的設計圖了，這裏同樣放一張自己畫的服務消費者調用圖，後面的介紹也是圍繞這張圖來的。

以下是服務消費者引用服務時，各個模塊之間的源碼方法調用關係的詳細説明。

2. 簡述過程

在 dubbo-config-spring 項目模塊中，dubbo 框架定義了 dubbo.xsd。業務使用時，可以基於 定義好的標籤（<dubbo:reference>等），在 xml 中配置要發佈的服務。

這部分內容可以查看前面寫的 《Spring XML自定義命名空間》。

服務提供者在啓動時，DubboNamespaceHandler 中會根據 XML 配置中的 <dubbo:reference> 標籤引用服務，整個過程大致如下：

1. 解析 XML 配置：

   • 解析 <dubbo:reference> 標籤，創建 ReferenceConfig 對象。

2. 服務引用：

   • 調用 ReferenceConfig.get() 方法，開始服務引用過程。

3. 協議引用：

   • ReferenceConfig.get() 方法內部調用 Protocol.refer() 方法，通過具體的協議實現服務的引用。

4. 服務發現和負載均衡：

   • 通過 Registry 和 Directory 進行服務發現，並通過 Cluster 和 LoadBalance 實現負載均衡。

5. 代理創建：

   • 使用 ProxyFactory 創建服務接口的代理對象。

3. ReferenceConfig 模塊

• 作用：負責服務引用的配置和管理，是服務引用的入口。
• 關鍵方法：ReferenceConfig.get()

public class ReferenceConfig<T> {
    private volatile T ref;

    public synchronized T get() {
        if (ref == null) {
            init();
        }
        return ref;
    }

    private void init() {
        // 調用 Protocol.refer()
        Invoker<?> invoker = protocol.refer(interfaceClass, url);
        // 創建代理對象
        ref = proxyFactory.getProxy(invoker);
    }
}

4. Protocol 模塊

• 作用：負責服務的導出和引用。
• 關鍵方法：Protocol.refer()

public interface Protocol {
    <T> Invoker<T> refer(Class<T> type, URL url) throws RpcException;
}

5. RegistryProtocol.refer()

• 作用：處理服務發現和引用相關的邏輯。

• 調用關係：

  1. 獲取註冊中心：通過 RegistryFactory 獲取 Registry 實例。
  2. 創建服務目錄：創建 RegistryDirectory，用於管理服務提供者的地址列表。
  3. 訂閲服務：通過 Registry 訂閲服務提供者信息。
  4. 集羣合併：通過 Cluster.join() 將多個服務提供者的 Invoker 合併為一個集羣 Invoker。

public class RegistryProtocol implements Protocol {
    @Override
    public <T> Invoker<T> refer(Class<T> type, URL url) throws RpcException {
        // 1. 獲取註冊中心
        Registry registry = registryFactory.getRegistry(url);
        // 2. 創建服務目錄
        RegistryDirectory<T> directory = new RegistryDirectory<>(type, url);
        // 3. 訂閲服務提供者
        directory.setRegistry(registry);
        directory.subscribe(subscribeUrl);
        // 4. 返回集羣 Invoker
        return cluster.join(directory);
    }
}

6. Cluster 模塊

• 作用：負責將多個服務提供者的 Invoker 合併為一個集羣 Invoker，實現負載均衡和容錯。
• 關鍵方法：Cluster.join()

public interface Cluster {
    <T> Invoker<T> join(Directory<T> directory) throws RpcException;
}

7. Invoker 模塊

• 作用：表示一個可調用的服務引用，是服務調用的核心模型。
• 關鍵方法：Invoker.invoke() 用於執行遠程調用。

public interface Invoker<T> {
    Result invoke(Invocation invocation) throws RpcException;
}

8. ProxyFactory 模塊

• 作用：負責創建服務接口的代理對象。
• 關鍵方法：ProxyFactory.getProxy()

public interface ProxyFactory {
    <T> T getProxy(Invoker<T> invoker) throws RpcException;
}

9. LoadBalance 模塊

• 作用：提供負載均衡策略，選擇合適的 Invoker 進行調用。
• 關鍵方法：LoadBalance.select()

public interface LoadBalance {
    <T> Invoker<T> select(List<Invoker<T>> invokers, URL url, Invocation invocation) throws RpcException;
}

10. 總結

在 Dubbo 服務消費者的引用過程中，多個模塊協同工作：

• ReferenceConfig：負責服務引用的配置和入口。
• Protocol 和 Invoker：負責服務的引用和調用。
• Registry 和 Directory：負責服務的發現和動態管理。
• Cluster 和 LoadBalance：負責負載均衡和容錯。
• ProxyFactory：負責創建服務接口的代理對象。

圖示化流程

ReferenceConfig.get()
    └── RegistryProtocol.refer()
          └── Registry.getRegistry()
          └── RegistryDirectory.subscribe()
          └── Cluster.join()
                └── LoadBalance.select()
    └── ProxyFactory.getProxy()

1. ReferenceConfig.get()：

   • 解析服務引用配置，準備服務引用。
   • 調用 Protocol.refer() 進行服務引用。

2. RegistryProtocol.refer()：

   • 獲取註冊中心並創建服務目錄。
   • 訂閲服務提供者信息。
   • 通過 Cluster.join() 返回集羣 Invoker。

3. Cluster.join()：

   • 合併多個服務提供者的 Invoker，實現負載均衡。

4. ProxyFactory.getProxy()：

   • 創建服務接口的代理對象，供消費者使用。

5. LoadBalance.select()：

   • 在服務調用時，選擇合適的 Invoker 進行調用。
