一、HDFS簡介

HDFS（Hadoop Distributed File System）是一個分佈式文件系統，它的主要設計目標是為了解決‌存儲和處理大規模數據的挑戰‌，尤其針對‌低成本硬件集羣‌和‌高吞吐量批處理‌場景。其有以下幾個主要特性：

1. 跨平台（底層由Java開發，天然支持跨平台部署）
2. 高容錯（數據冗餘存儲，數據塊默認有3個副本）
3. 高吞吐（並行讀取或寫入多個數據塊，且是順序讀寫，流式數據訪問）
4. 橫向拓展（NameNode只管理元數據，實際數據由DataNode分佈式存儲）

但HDFS也有一些侷限性，比如以下幾個點

1. 小文件性能差（小文件如果非常多，其元數據會佔用大量空間）
2. 不支持文件修改（只能順序追加）

所以HDFS更適用於大規模數據存儲以及離線批處理場景

二、系統架構

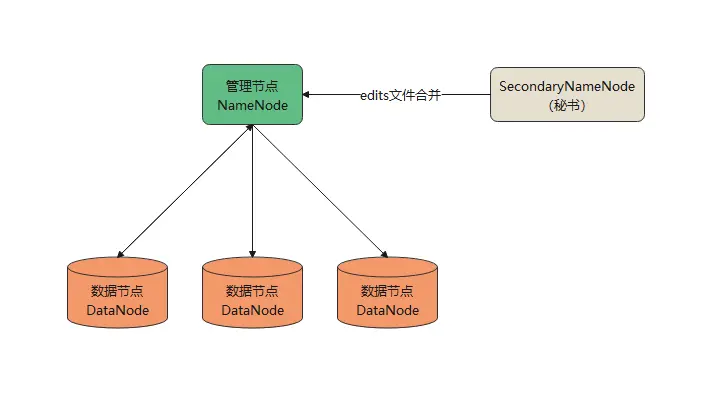

HDFS採用的是Master/Slave主從架構，由一個NameNode和多個DataNode節點組成，架構示意圖如下：

NameNode（管理節點）：是HDFS的重要組成部分，管理整個HDFS集羣，主要有以下幾個作用：

1. 元數據管理：維護文件命名空間和數據塊之間的映射關係（比如/logs/a.log這個文件，需要維護這個文件分為哪幾個數據塊，每個數據塊在哪個DataNode節點上，對應的副本又在哪個DataNode節點上）
2. 客户端協調：客户端讀寫文件時，都會先與NameNode節點進行通信，拿到協調結果後再跟實際的DataNode進行通信（後面會詳細介紹客户端讀寫過程）
3. DataNode故障處理：DataNode定時向NameNode發送心跳，如果檢測心跳超時，則標記DataNode失效，觸發副本複製，保持副本數量一致

DataNode（數據節點）：是實際存儲數據的節點，主要有以下幾個作用

1. 數據塊存儲：每個文件都會被切分成一個個數據塊Block（默認128M），而DataNode負責實際存儲這些數據塊及其副本（比如數據塊副本數為3，則3個DataNode節點上各存儲一個該數據塊的副本）
2. 心跳與狀態彙報：DataNode每隔一定的週期（默認3秒）向NameNode發送心跳，並且定期向NameNode彙報本地存儲的數據塊列表
3. 數據讀寫操作：與客户端進行交互，響應客户端與其他DataNode的數據塊讀寫請求

SecondaryNameNode（SNN）：NameNode的輔助，定期地將edits文件合併到fsimage文件（這個操作叫checkpoint），避免edits文件過大，影響NameNode啓動恢復時間

三、NameNode持久化設計

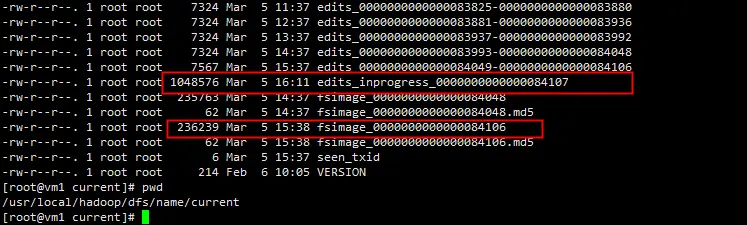

NameNode會將元數據全量存儲到內存中，這樣可以快速響應客户端請求，但內存並不會永久保留，所以NameNode對元數據進行了持久化設計（快照+操作日誌，與Zookeeper設計思想基本一致），保證元數據的持久化。持久化的關鍵在於兩個文件，fsimage快照文件 和 edits操作日誌文件，存放的路徑在NameNode的 ${dfs.namenode.name.dir}/current 目錄下，如下圖

edits操作日誌

edits文件是增量操作日誌文件，會記錄所有對元數據的修改操作（比如創建/刪除文件、修改權限等）。

生成機制：NameNode會實時將元數據操作追加到edits文件中，並更新內存中的元數據，並且當edits文件達到閾值（默認64M），滾動生成一個新的edits文件

fsimage快照文件

fsimage文件是某一時刻HDFS的元數據全量快照文件，記錄了完整目錄結構、文件權限、數據塊分配信息等。所以當前HDFS的全量元數據 = 最新fsimage + edits。

生成機制：SecondaryNameNode會定期（默認1小時）將fsimage和edits日誌合併，生成新的fsimage快照

快照合併步驟：

1. SecondaryNameNode 請求NameNode停止使用當前edits文件，也就是上圖裏圈紅的edits_inprogress文件，生成新edits.new繼續記錄操作
2. SecondaryNameNode下載fsimage和舊edits文件到本地，將fsimage文件反序列化到內存中，並重放舊edits文件，得到全量元數據
3. 將內存中的全量元數據序列化生成fsimage文件，並上傳給NameNode

啓動恢復

NameNode加載最新的fsimage快照到內存中，並重放edits_inprogress文件，將元數據更新到最新狀態（與上面SecondaryNameNode合併過程中的操作是一致的）

四、客户端讀寫流程

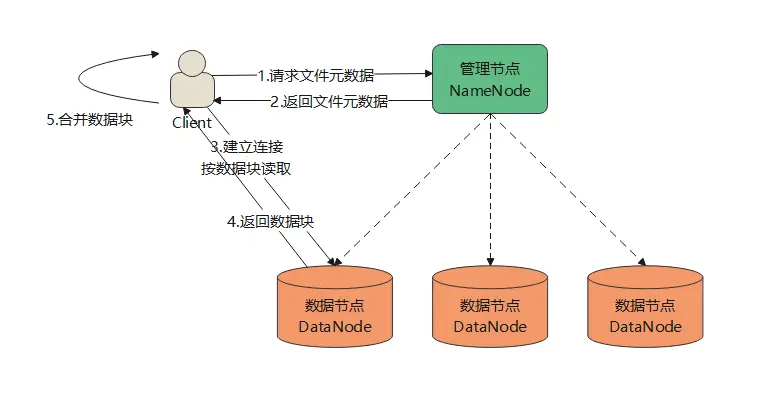

客户端讀取文件

1. 客户端向NameNode請求文件的元數據（比如數據塊位置，副本信息）
2. NameNode返回文件對應的數據塊列表Block IDs以及每個數據塊分別對應哪個DataNode
3. 客户端拿到數據塊信息，與對應的DataNode建立連接，並請求數據塊
4. DataNode返回數據塊
5. 客户端驗證數據塊的CRC32校驗和，保證數據完整性，並按邏輯順序將多個數據塊拼接為完整文件
6. 關閉與DataNode的連接

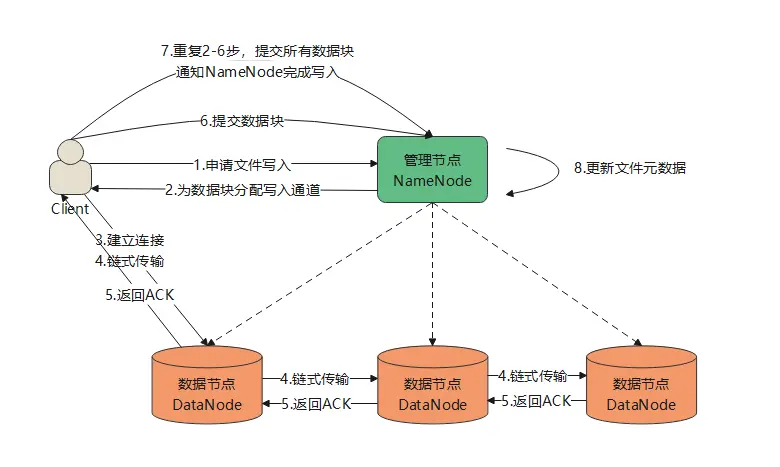

客户端寫入文件

1. 客户端向NameNode發起文件寫入請求
2. NameNode為文件第一個數據塊分配寫入通道（假設有個DataNode節點，副本為3，那麼通道可以是DN1 -> DN3 -> DN5）
3. 客户端與DN1建立連接
4. 開始鏈式傳輸第一個數據塊，傳輸鏈路：客户端 -> DN1 -> DN3 -> DN5（客户端不直接與DN3、DN5建立連接）
5. 每個DataNode接受完數據塊之後，會向上一個DataNode節點返回ACK，直到DN1返回ACK給客户端
6. 客户端向NameNode提交該數據塊，表示該數據塊已完成寫入
7. 重複2-6步驟，提交所有數據塊後，通知NameNode整個文件已完成寫入
8. NameNode更新該文件的元數據信息

五、總結

HDFS作為Hadoop生態的存儲基石，提供了統一、可靠、可拓展的底層存儲，支持多種數據格式（如文本、parquet、orc等），與MapReduce、Hive、Spark、Flink等計算框架深度融合，最近幾年lakehouse（湖倉一體）架構開始慢慢走進大家的視野，HDFS或對象存儲也可以作為數據湖的底層存儲，所以HDFS在大數據領域扮演着非常重要的角色。
