作者：京東物流 鄭朋輝
1 簡介
Squirrel狀態機是一種用來進行對象行為建模的工具，主要描述對象在它的生命週期內所經歷的狀態，以及如何響應來自外界的各種事件。比如訂單的創建、已支付、發貨、收穫、取消等等狀態、狀態之間的控制、觸發事件的監聽，可以用該框架進行清晰的管理實現。使用狀態機來管理對象生命流的好處更多體現在代碼的可維護性、可測試性上，明確的狀態條件、原子的響應動作、事件驅動遷移目標狀態，對於流程複雜易變的業務場景能大大減輕維護和測試的難度。
2 基本概念
2.1 Squirrel狀態機定義
Squirrel狀態機是一種有限狀態機，有限狀態機是指對象有一個明確並且複雜的生命流（一般而言三個以上狀態），並且在狀態變遷存在不同的觸發條件以及處理行為。
2.2 Squirrel狀態機要素
Squirrel狀態機可歸納為4個要素，即現態、條件、動作、次態。“現態”和“條件”是因，“動作”和“次態”是果。
- 現態:是指當前所處的狀態。
- 條件:又稱為事件。當一個條件被滿足，將會觸發一個動作，或者執行一次狀態的遷移。
- 動作:條件滿足後執行的動作。動作執行完畢後，可以遷移到新的狀態，也可以仍舊保持原狀態。動作不是必需的，當條件滿足後，也可以不執行任何動作，直接遷移到新狀態。
- 次態:條件滿足後要遷往的新狀態。“次態”是相對於“現態”而言的，“次態”一旦被激活，就轉變成新的“現態”了。
3 實現原理
3.1 店鋪審核CASE
舉例，京東線上開店需要經過審核才能正式上線，店鋪狀態有待審核、已駁回、已審核，對應操作有提交審核，審核通過，審核駁回動作。現在需要實現一個店鋪審核流程的需求。
3.2 方案對比
3.2.1 常用if-else或switch-case實現（分支模式）

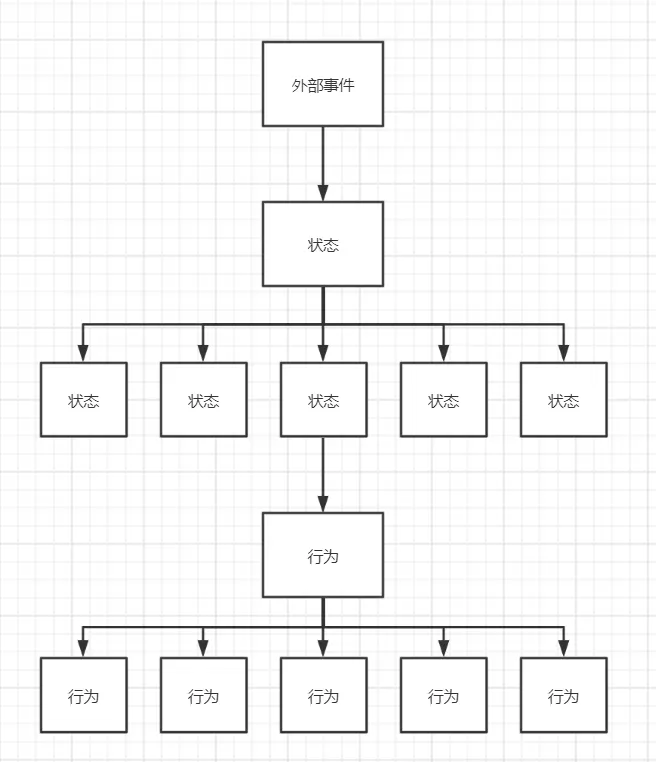

圖1.if-else/switch-case模式實現流程圖
3.2.2 狀態機實現

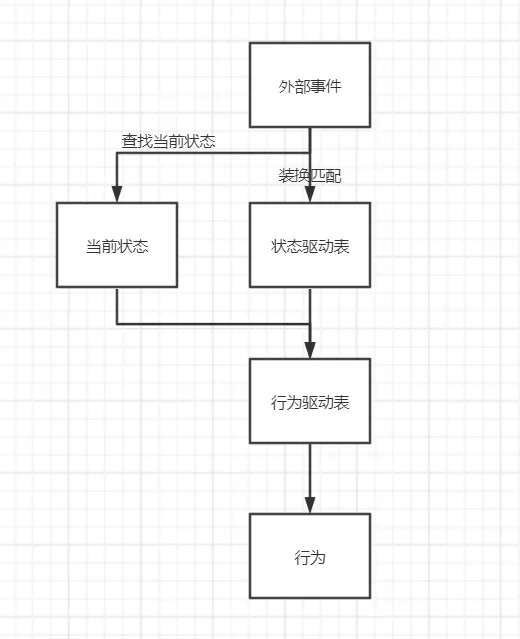

圖2.狀態機模式實現流程圖
3.2.3 對比
通過引入狀態機，可以去除大量if-else if-else或者switch-case分支結構，直接通過當前狀態和狀態驅動表查詢行為驅動表，找到具體行為執行操作，有利於代碼的維護和擴展。
3.3 實現原理

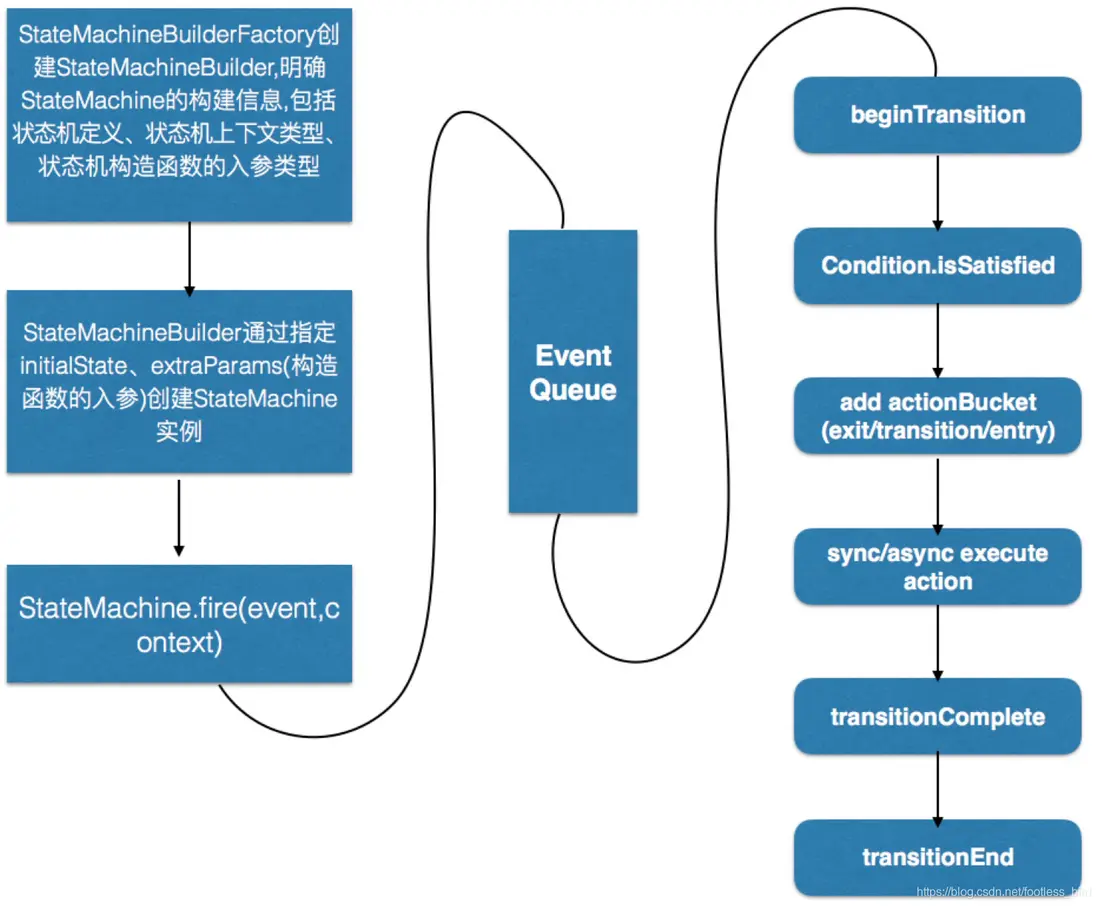

圖3.狀態機創建流程圖
- StateMachine: StateMachine實例由StateMachineBuilder創建不被共享，對於使用annotation方式(或fluent api)定義的StateMachine，StateMachine實例即根據此定義創建，相應的action也由本實例執行，與spring的集成最終要的就是講spring的bean實例注入給由builder創建的狀態機實例；
- StateMachineBuilder: 本質上是由StateMachineBuilderFactory創建的動態代理。被代理的StateMachineBuilder默認實現為StateMachineBuilderImpl，內部描述了狀態機實例創建細節包括State、Event、Context類型信息、constructor等，同時也包含了StateMachine的一些全局共享資源包括StateConverter、EventConverter、MvelScriptManager等。StateMachineBuilder可被複用，使用中可被實現為singleton；
- StateMachineBuilderFactory: 為StateMachineBuilder創建的動態代理實例；
4 實踐分享
4.1 環境依賴
<dependency>
<groupId>org.squirrelframework</groupId>
<artifactId>squirrel-foundation</artifactId>
<version>0.3.9</version>
</dependency>4.2 狀態機元素定義：狀態、事件
// 店鋪審核狀態
public Enum ShopInfoAuditStatusEnum{
audit(0,"待審核"),
agree(1,"審核通過"),
reject(2,"審核駁回");
}
// 店鋪審核事件
public Enum ShopInfoAuditEvent{
SUBMIT, // 提交
AGREE, // 同意
REJECT; // 駁回
}4.3 構建StateMachineBuilder實例
/**
* StateMachineBuilder實例
*/
public class StateMachineEngine <T extends UntypedStateMachine, S, E, C> implements ApplicationContextAware{
private ApplicationContext applicationContext;
private static Map<String,UntypedStateMachineBuilder> builderMap = new HashMap<String,UntypedStateMachineBuilder>();
@Override
public void setApplicationContext(ApplicationContext applicationContext) throws BeansException {
this.applicationContext = applicationContext;
}
@Transactional
public void fire(Class<T> machine, S state, E event, C context) {
StateMachineBuilder stateMachineBuilder = this.getStateMachineBuilder(machine);
StateMachine stateMachine = stateMachineBuilder.newStateMachine(state,applicationContext);
stateMachine.fire(event, context);
}
private StateMachineBuilder getStateMachineBuilder(Class<T> stateMachine){
UntypedStateMachineBuilder stateMachineBuilder = builderMap.get(stateMachine.getName());
if(stateMachineBuilder == null){
stateMachineBuilder = StateMachineBuilderFactory.create(stateMachine,ApplicationContext.class);
builderMap.put(stateMachine.getName(),stateMachineBuilder);
}
return stateMachineBuilder;4.4 創建具體店鋪狀態審核狀態機
/**
* 店鋪審核狀態機
*/
@States({
@State(name = "audit"),
@State(name = "agree"),
@State(name = "reject")
})
@Transitions({
@Transit(from = "audit", to = "agree", on = "AGREE", callMethod = "agree"),
@Transit(from = "audit", to = "reject", on = "REJECT", callMethod = "reject"),
@Transit(from = "reject", to = "audit", on = "SUBMIT", callMethod = "submit"),
@Transit(from = "agree", to = "audit", on = "SUBMIT", callMethod = "submit"),
@Transit(from = "audit", to = "audit", on = "SUBMIT", callMethod = "submit"),
})
@StateMachineParameters(stateType=ShopInfoAuditStatusEnum.class, eventType=ShopInfoAuditEvent.class, contextType=ShopInfoAuditStatusUpdateParam.class)
public class ShopInfoAuditStateMachine extends AbstractUntypedStateMachine {
private ApplicationContext applicationContext;
public ShopInfoAuditStateMachine(){}
public ShopInfoAuditStateMachine(ApplicationContext applicationContext) {
this.applicationContext = applicationContext;
}
// 審核通過業務邏輯
public void agree(ShopInfoAuditStatusEnum fromState, ShopInfoAuditStatusEnum toState, ShopInfoAuditEvent event, ShopInfoAuditStatusUpdateParam param) {
this.agree(fromState,toState,event,param);
}
// 審核駁回業務邏輯
public void reject(ShopInfoAuditStatusEnum fromState, ShopInfoAuditStatusEnum toState, ShopInfoAuditEvent event, ShopInfoAuditStatusUpdateParam param) {
this.reject(fromState,toState,event,param);
}
// 提交業務邏輯
public void submit(ShopInfoAuditStatusEnum fromState, ShopInfoAuditStatusEnum toState, ShopInfoAuditEvent event, ShopInfoAuditStatusUpdateParam param) {
this.submit(fromState,toState,event,param);
}4.5 客户端調用
// 調用端
main{
StateMachineEngine stateMachineEngine = applicationContext.getBean(StateMachineEngine.class);
// 審核通過調case
stateMachineEngine.fire(ShopInfoAuditStateMachine.class,ShopInfoAuditStatusEnum.audit,ShopInfoAuditEvent.AGREE,param);
// 審核駁回case
stateMachineEngine.fire(ShopInfoAuditStateMachine.class,ShopInfoAuditStatusEnum.audit,ShopInfoAuditEvent.REJECT,param);
}5 總結
狀態機很好的幫我們處理了對象狀態的流轉、事件的監聽以及外界的各種事件的響應。從代碼設計角度減少了大量if-else/switch-case邏輯判斷，提高了代碼的可維護性、擴展性，方便管理和測試。
