本文由攜程技術Butters分享，原題“乾貨 | 日均流量200億，攜程高性能全異步網關實踐”，下文有修訂和重新排版。

1、引言
本文分享的是攜程API網關全異步改造的實踐分享，包括從Zuul 1.0同步架構升級為基於Netty的全異步架構，通過RxJava實現業務流程異步化，結合流式轉發、ZGC等技術顯著提升性能，並構建控制面實現多協議統一治理與模塊化編排。

 技術交流：

• 移動端IM開發入門文章：《新手入門一篇就夠：從零開發移動端IM》
• 開源IM框架源碼：https://github.com/JackJiang2011/MobileIMSDK（備用地址點此）
  （本文已同步發佈於：http://www.52im.net/thread-4854-1-1.html）

2、作者介紹
Butters：攜程軟件技術專家，專注於網絡架構、API網關、負載均衡、Service Mesh等領域。

3、專題目錄
本文是專題系列文章的第 13 篇，總目錄如下：

《長連接網關技術專題(一)：京東京麥的生產級TCP網關技術實踐總結》

《長連接網關技術專題(二)：知乎千萬級併發的高性能長連接網關技術實踐》

《長連接網關技術專題(三)：手淘億級移動端接入層網關的技術演進之路》

《長連接網關技術專題(四)：愛奇藝WebSocket實時推送網關技術實踐》

《長連接網關技術專題(五)：喜馬拉雅自研億級API網關技術實踐》

《長連接網關技術專題(六)：石墨文檔單機50萬WebSocket長連接架構實踐》

《長連接網關技術專題(七)：小米小愛單機120萬長連接接入層的架構演進》

《長連接網關技術專題(八)：B站基於微服務的API網關從0到1的演進之路》

《長連接網關技術專題(九)：去哪兒網酒店高性能業務網關技術實踐》

《長連接網關技術專題(十)：百度基於Go的千萬級統一長連接服務架構實踐》

《長連接網關技術專題(十一)：揭秘騰訊公網TGW網關係統的技術架構演進》

《長連接網關技術專題(十二)：大模型時代多模型AI網關的架構設計與實現》

《長連接網關技術專題(十三)：基於Netty的攜程高性能網關異步改造實踐》（* 本文）

4、技術背景
與許多公司一樣，攜程API網關也是同微服務架構一起引入的基礎設施，最早版本發佈於2014年。隨着服務化在公司的快速推進，網關逐漸成為應用暴露到外網的標準方案。後來的“ALL IN無線”、國際化、異地多活等，網關跟隨着公司公共業務與基礎架構共同演進。

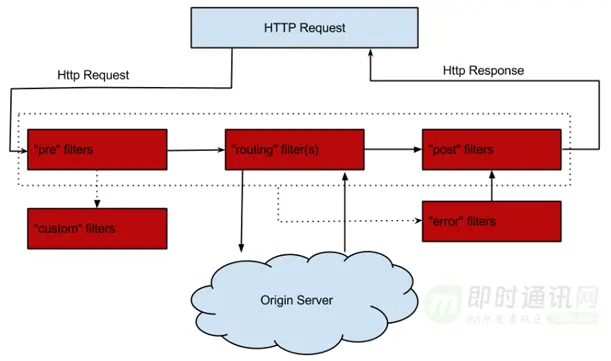

技術方案上，公司微服務早期發展受NetflixOSS影響較深，網關方面最早也是參考了Zuul 1.0進行的二次開發。

核心可概括為四點：

1）server端：Tomcat NIO + AsyncServlet；
2）業務流程：獨立線程池，分階段的責任鏈模式；
3）client端：Apache HttpClient，同步調用；
4）核心組件：Archaius（動態配置客户端），Hystrix（熔斷限流），Groovy（熱更新支持）。

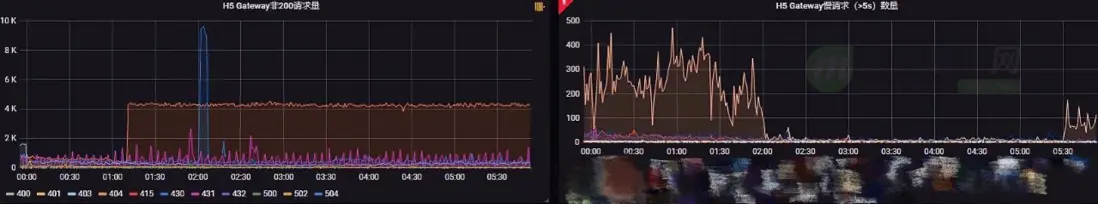

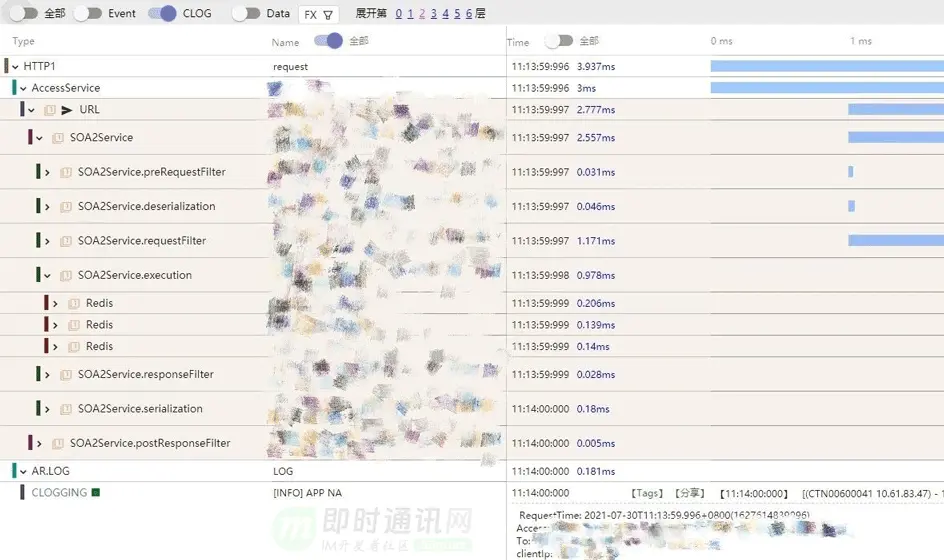

眾所周知，同步調用阻塞線程，系統吞吐受IO影響大。作為行業先驅，Zuul在設計上也考慮到了這點——通過引入Hystrix，資源隔離配合限流，將故障（慢IO）框在一定範圍內；配合熔斷策略，可提前釋放部分線程資源；最終達到局部異常不影響全局的目的。但隨着公司業務的發展，上述策略效果逐漸減弱。

主要原因在於兩方面的變動：

1）業務出海：網關作為海外接入層，部分流量需轉回國內，慢IO成為常態；

2）服務規模增長：局部異常常態化，加上微服務異常擴散的特性，線程池可能長期處於亞健康狀態。

全異步改造是攜程API網關近年的一項核心工作點，本文也將由此展開，聊一聊我們在網關方面的工作與實踐。重點包括：性能優化、業務形態、技術架構、治理經驗等。

5、高性能網關核心設計1：異步流程設計

全異步 = server端異步 + 業務流程異步 + client端異步

對於server與client端，我們選擇了Netty框架，NIO/Epoll + Eventloop本身就是事件驅動的設計。

改造核心在於業務流程的異步化，常見異步場景包括：

1）業務IO事件：如請求校驗、身份認證，涉及遠程調用；
2）自身IO事件：如讀取到了報文的前xx字節；
3）請求轉發：包括TCP連接，HTTP請求。
經驗上，異步編程相比同步在設計、讀寫上都會困難一些。

所謂的困難，一般包括：

1）流程設計&狀態轉換；
2）異常處理，包括常規異常與超時；
3）上下文傳遞，包括業務上下文與trace log；
4）線程調度；
5）流量控制。
尤其在Netty上下文內，對ByteBuf生命週期設計的不完善，很容易造成內存泄漏。圍繞這些問題，我們設計了對應外圍框架，最大努力對業務代碼抹平同步/異步差異，方便開發；同時默認兜底與容錯，保證程序整體安全。工具上藉助了RxJava，主要流程如下圖所示。

Maybe：

1）RxJava內置容器類，標識正常結束、有且僅有一個對象返回、異常三種狀態；
2）響應式，方便整體狀態機設計，自帶異常處理、超時、線程調度等封裝；
3）Maybe.empty()/Maybe.just(T)，適用同步場景；
4）工具類RxJavaPlugins，方便切面邏輯封裝。

Filter：

1）代表一塊獨立的業務邏輯，同步&異步業務統一接口，返回Maybe；
2）異步場景（如遠程調用）統一封裝，如涉及線程切換，通過maybe.obesrveOn(eventloop)切回；
3）異步filter默認增加超時，並按弱依賴處理，忽略錯誤。

public interface Processor<T> {

ProcessorType getType();



int getOrder();



boolean shouldProcess(RequestContext context);



//對外統一封裝為Maybe

Maybe process(RequestContext context) throws Exception;

}

public abstract class AbstractProcessor implements Processor {

//同步&無響應，繼承此方法

//場景：常規業務處理

protected void processSync(RequestContext context) throws Exception {}



//同步&有響應，繼承此方法，健康檢測

//場景：健康檢測、未通過校驗時的靜態響應

protected T processSyncAndGetReponse(RequestContext context) throws Exception {

    process(context);

    return null;

};



//異步，繼承此方法

//場景：認證、鑑權等涉及遠程調用的模塊

protected Maybe processAsync(RequestContext context) throws Exception

{

    T response = processSyncAndGetReponse(context);

    if (response == null) {

        return Maybe.empty();

    } else {

        return Maybe.just(response);

    }

};



@Override

public Maybe process(RequestContext context) throws Exception {

    Maybe<T> maybe = processAsync(context);

    if (maybe instanceof ScalarCallable) {

        //標識同步方法，無需額外封裝

        return maybe;

    } else {

        //統一加超時，默認忽略錯誤

        return maybe.timeout(getAsyncTimeout(context), TimeUnit.MILLISECONDS,

                Schedulers.from(context.getEventloop()), timeoutFallback(context));

    }

}



protected long getAsyncTimeout(RequestContext context) {

    return 2000;

}



protected Maybe<T> timeoutFallback(RequestContext context) {

    return Maybe.empty();

}

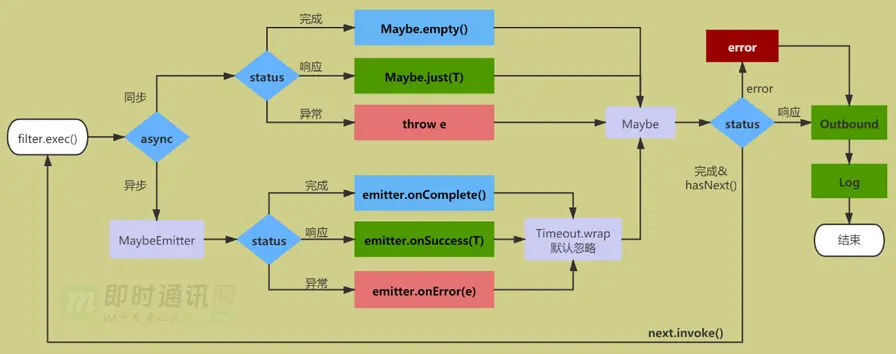

整體流程：

1）沿用責任鏈的設計，分為inbound、outbound、error、log四階段；
2）各階段由一或多個filter組成；
3）filter順序執行，遇到異常則中斷，inbound期間任意filter返回response也觸發中斷。

public class RxUtil{

  //組合某階段（如Inbound）內的多個filter（即Callable<Maybe<T>>）

  public static  Maybe concat(Iterable

      Iterator

      while (sources.hasNext()) {

          Maybe<T> maybe;

          try {

              maybe = sources.next().call();

          } catch (Exception e) {

              return Maybe.error(e);

          }

          if (maybe != null) {

              if (maybe instanceof ScalarCallable) {

                  //同步方法

                  T response = ((ScalarCallable<T>)maybe).call();

                  if (response != null) {

                      //有response，中斷

                      return maybe;

                  }

              } else {

                  //異步方法

                  if (sources.hasNext()) {

                      //將sources傳入回調，後續filter重複此邏輯

                      return new ConcattedMaybe(maybe, sources);

                  } else {

                      return maybe;

                  }

              }

          }

      }

      return Maybe.empty();

  }

}

public class ProcessEngine{

  //各個階段，增加默認超時與錯誤處理

private void process(RequestContext context) {

      List<Callable<Maybe<Response>>> inboundTask = get(ProcessorType.INBOUND, context);

      List<Callable<Maybe<Void>>> outboundTask = get(ProcessorType.OUTBOUND, context);

      List<Callable<Maybe<Response>>> errorTask = get(ProcessorType.ERROR, context);

      List<Callable<Maybe<Void>>> logTask = get(ProcessorType.LOG, context);



     RxUtil.concat(inboundTask) //inbound階段

          .toSingle() //獲取response

          .flatMapMaybe(response -> {

              context.setOriginResponse(response);

              return RxUtil.concat(outboundTask);

          }) //進入outbound

          .onErrorResumeNext(e -> {

              context.setThrowable(e);

              return RxUtil.concat(errorTask).flatMap(response -> {

                  context.resetResponse(response);

                  return RxUtil.concat(outboundTask);

              });

          }) //異常則進入error，並重新進入outbound

          .flatMap(response -> RxUtil.concat(logTask)) //日誌階段

          .timeout(asyncTimeout.get(), TimeUnit.MILLISECONDS, Schedulers.from(context.getEventloop()),

                  Maybe.error(new ServerException(500, "Async-Timeout-Processing"))

          ) //全局兜底超時

          .subscribe( //釋放資源

                  unused -> {

                      logger.error("this should not happen, " + context);

                      context.release();

                  },

                  e -> {

                      logger.error("this should not happen, " + context, e);

                      context.release();

                  },

                  () -> context.release()

          );

  }

}

6、高性能網關核心設計2：流式轉發&單線程

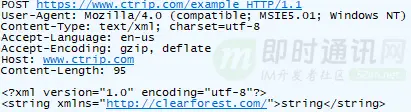

以HTTP為例，報文可劃分為initial line/header/body三個組成部分：

在攜程，網關層業務不涉及body。因為無需全量存，所以解析完header後可直接進入業務流程。於此同時，如果接收到body部分：

1）若已向upstream轉發請求，則直接轉發；
2）否則需要將其暫存，待業務流程處理完畢，同initial line/header一併發送；
3）對upstream端響應的處理方式亦然。
對比完整解析HTTP報文的方式，這樣處理：

1）更早進入業務流程，意味着upstream更早接收到請求，能有效降低網關這層引入的延遲；
2）body生命週期被壓縮，可降低網關自身的內存開銷。
雖説提升了性能，但流式的方式也極大提升了整個流程的複雜度

非流式場景下，Netty Server端編解碼、入向業務邏輯、Netty Cerver端編解碼、出向業務邏輯，各子流程相互獨立，各自處理完整的HTTP對象。採取流式後，請求則可能同時處於多流程內，引入的困難可歸納為以下三點：

1）線程安全問題：不同流程若採用不同線程，會涉及上下文的併發修改；
2）多階段聯動：比如Netty Server請求接收一半遇到了連接中斷，此時已經連上了upstream，那麼upstream側的協議棧是走不完的，也必須隨之關閉連接；
3）邊緣場景處理：比如upstream在請求未完整發送情況下返回了404/413，是選擇繼續發送、走完協議棧、讓連接能夠複用，還是選擇提前終止流程，節約資源，但同時放棄連接？再比如，upstream已收到請求但未響應，此時Netty Server突然斷開，Netty Client是否也要隨之斷開？等等。

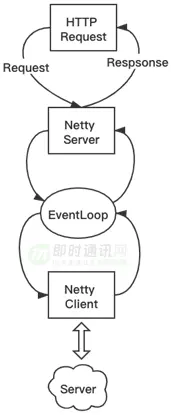

針對這些場景，我們採用了單線程的方式，核心設計：

1）上線文綁定Eventloop，Netty Server/業務流程/Netty Client在同個eventloop執行；
2）異步filter如因IO庫的關係，必須使用獨立線程池，那在後置處理上必須切回；
3）流程內資源做必要的線程隔離（如連接池）。
採用單線程的好處：

1）杜絕了併發問題，在多階段聯動、邊緣場景問題處理時，整個系統也處於確定的狀態下，有效降低了開發難度與風險；
2）減少線程切換，一定程度上也能夠提升性能。
與之相對的，因為worker線程數較少（一般等於CPU核數），eventloop內必須完全杜絕IO操作，否則將對系統吞吐造成毀滅性打擊。

7、高性能網關核心設計3：其他優化
內部變量懶加載：針對請求的cookie/query等字段，如無必要，不提前進行字符串解析

堆外內存&零拷貝：結合前文流式轉發的設計，進一步降低系統內存開銷

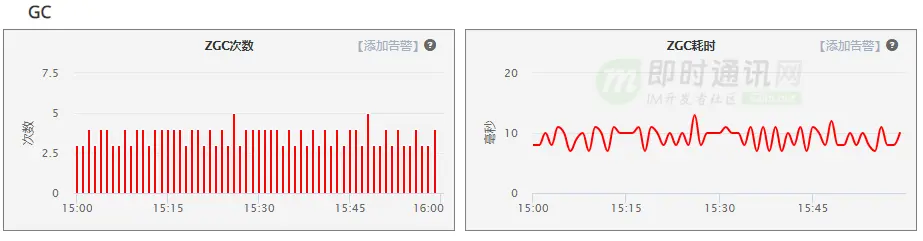

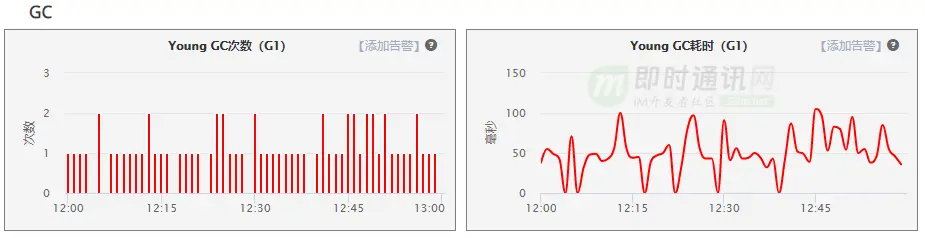

ZGC：項目因TLSv1.3而引入了JDK11（JDK8支持相對較晚，8u261版本，2020.7.14），自然也對新一代的GC算法進行了嘗試，實際表現也確實不負盛名。除CPU佔用有少量提升，整體GC耗時下降非常明顯。

定製的HTTP編解碼：HTTP的悠久歷史，加之協議自身的開放性，催生了許多“壞實踐”，輕則影響成功率，重則威脅網站安全，舉兩個例子：

流量治理：諸如請求體過大（413）、uri過長（414）、非ASCII字符（400）等問題，一般WebServer會選擇直接拒絕並返回對應狀態碼。由於直接跳過了業務流程，這類問題在統計、服務定為、排障上都會比較麻煩。擴展編解碼，讓問題請求也能夠走完路由流程，可以幫助解決非標流量的治理問題。

請求過濾：如request smuggling（Netty 4.1.61.Final修復，2021.3.30發佈）。擴展編解碼，增加自定義的校驗邏輯，讓安全補丁能夠更快落地。

8、網關業務形態

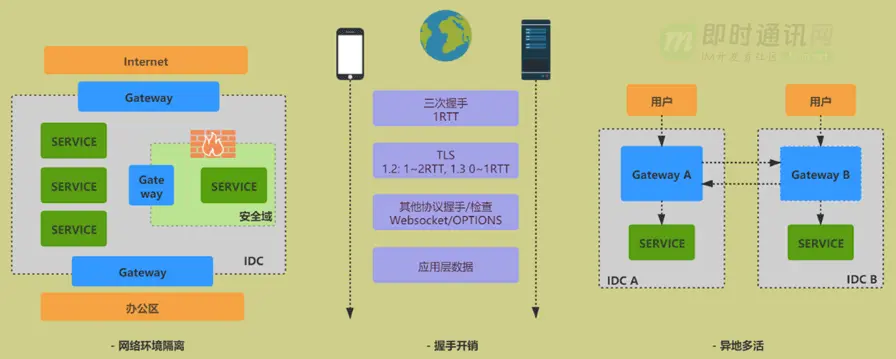

作為獨立、統一的入向流量收口點，網關對公司的價值主要體現在三方面：

1）解耦不同網絡環境：典型場景包括內網&外網、生產環境&辦公區、IDC內部不同安全域、專線等；
2）天然的公共業務切面：包括安全&認證&反爬、路由&灰度、限流&熔斷&降級、監控&告警&排障等；
3）高效、靈活的流量控制。

這裏展開講幾個細分場景。

私有協議：

1）在收口的客户端（APP），由框架層攔截用户發起的HTTP請求，通過私有協議（SOTP）的方式發往服務端；
2）選址方面：①通過服務端下發IP，杜絕DNS劫持；②連接預熱；③自定義的選址策略，可依據網絡質量、環境等自行切換；
3）交互方式上：①更加輕量的協議體；②統一加密&壓縮&多路複用；③協議在入口處由網關統一轉換，對業務透明。
鏈路優化：核心是引入接入層，讓遠距離用户就近訪問，緩解握手開銷過大的問題。同時，因為接入層與IDC是可控的兩端，網絡鏈路選擇、協議交互模式上都有更大的優化空間。

異地多活：區別於按比例分配、就近訪問策略等，異地多活模式下，網關（接入層）需按照業務維度的shardingKey進行分流（如userId），防止底層數據衝突。

9、網關治理概述

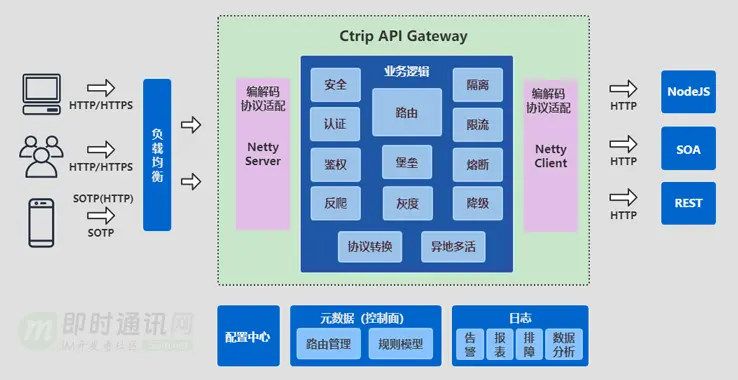

下圖總結了線上網關的工作狀態：

橫向對應我們的業務流程：不同渠道（APP、H5、小程序、供應商）、不同協議（HTTP、SOTP）的流量經由負載均衡打到網關，經過系列業務邏輯的處理，最終轉發至後端服務。經歷了第二章的改造後，橫向業務在性能、穩定性上都得到了較好的提升。

另一方面：由於多渠道/協議的存在，線上網關按業務劃分，進行了獨立集羣的部署。業務差異（路由數據、功能模塊）早期通過獨立代碼分支管理，隨着分支數的增加，整體的運維複雜度越來越高。系統設計中，複雜度往往也意味着風險。如何對多協議、多角色的網關實施統一治理，如何以較低的成本，快速為新業務搭建定製化網關，成為了我們後一階段的工作重心。

解決方案也比較直觀地在圖中畫了出來：

1）是協議上兼容處理，讓線上代碼跑在一套框架下；
2）是引入控制面，對線上網關的差異特性進行統一管理。

10、網關治理能力1：多協議兼

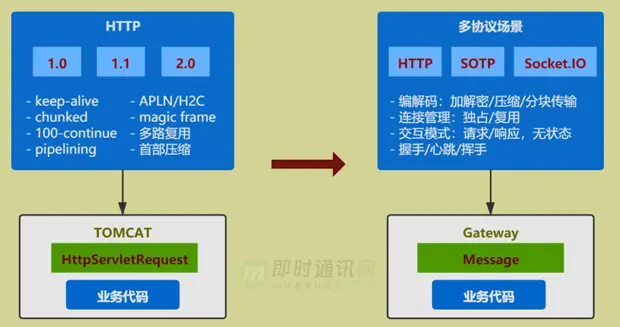

協議兼容的做法並不新鮮，整體可以參考Tomcat對HTTP/1.0、HTTP/1.1、HTTP/2.0的抽象。HTTP自身雖然在各個版本內新增了大量feature，但我們在做業務開發時通常感知不到這些，核心在於HttpServletRequest接口的抽象。

在攜程，網關面對的都是請求—響應模式的無狀態協議，報文組成上也可以劃分為元數據、擴展頭、業務報文三部分，因此可以比較方便地進行類似的嘗試。

對應工作可以用以下兩點概括：

1）協議適配層：用於屏蔽不同協議的編解碼、交互模式、對TCP連接的處理等；
2）定義通用中間模型與接口：業務面向中間模型與接口編程，更好地聚焦到協議對應的業務屬性上去

11、網關治理能力2：路由模塊
路由模塊是控制面的兩個主要組成部分之一。

除了管理網關—服務間的映射關係，服務本身可以用以下模型概括：

{

  //匹配方式

  "type": "uri",



  //HTTP默認採用uri前綴匹配，內部通過樹結構尋址；私有協議（SOTP）通過服務唯一標識定位。

  "value": "/hotel/order",

  "matcherType": "prefix",



  //標籤與屬性

  //用於portal端權限管理、切面邏輯運行（如按核心/非核心）等

  "tags": [

      "owner_admin",

      "org_framework",

      "appId_123456"

  ],

  "properties": {

      "core": "true"

  },



//endpoint信息

  "routes": [{

      //condition用於二級路由，如按app版本劃分、按query重分配等

      "condition": "true",

      "conditionParam": {},

      "zone": "PRO",



      //具體服務地址，權重用於灰度場景

      "targets": [{

          "url": "http://test.ctrip.com/hotel",

          "weight": 100

      }

    ]

  }]

}

12、網關治理能力3：模塊編排
模塊編排是控制面的另一項核心部分。

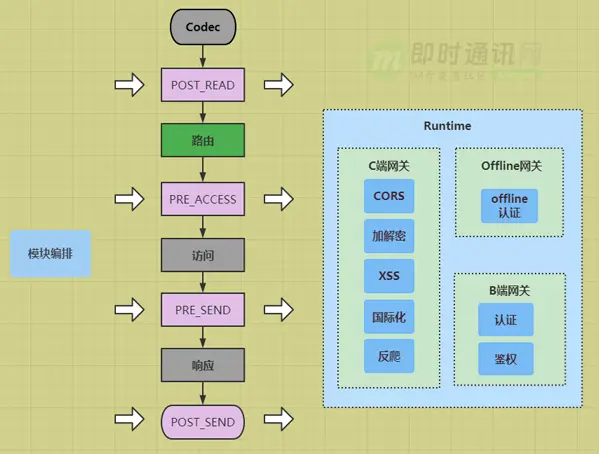

我們在網關處理流程內預留了多個階段（上圖中用粉色標記）。除開熔斷、限流、日誌等通用功能，運行時不同網關所需執行的業務功能由控制面統一下發。功能本身在網關內部有獨立的代碼模塊，控制面額外定義了功能對應的執行條件、參數、灰度比例、錯誤處理方式等。這種編排方式也在側面保證了模塊間的解耦。

{

  //模塊名稱，對應網關內部某個具體模塊

  "name": "addResponseHeader",



  //執行階段

  "stage": "PRE_RESPONSE",



  //執行順序

  "ruleOrder": 0,



  //灰度比例

  "grayRatio": 100,



  //執行條件

  "condition": "true",

  "conditionParam": {},



  //執行參數

  //大量${}形式的內置模板，用於獲取運行時數據

  "actionParam": {

    "connection": "keep-alive",

    "x-service-call": "${request.func.remoteCost}",

    "Access-Control-Expose-Headers": "x-service-call",

    "x-gate-root-id": "${func.catRootMessageId}"

  },



  //異常處理方式，可以拋出或忽略

  "exceptionHandle": "return"

}

13、本文小結
網關長期以來都是各類技術交流平台上的熱點，方案也非常豐富：發展早、易上手的Zuul1.0、高性能的Nginx、集成度高的SpringCloud Gateway、如日中天的Istio等等。最終決定選型的還是各公司自身的業務背景與技術生態。也正因此，在攜程我們選擇了自研的道路。

技術不斷髮展，我們也在持續探索，公共網關同業務網關的關係、新協議的落地（HTTP3）、與ServiceMesh的關係等等，真誠歡迎有興趣的同學一起參與討論。
