IM通訊協議專題學習(八)：金蝶隨手記團隊的Protobuf應用實踐(原理篇)

本文由金蝶隨手記技術團隊丁同舟分享。

1、引言

跟移動端IM中追求數據傳輸效率、網絡流量消耗等需求一樣，隨手記客户端與服務端交互的過程中，對部分數據的傳輸大小和效率也有較高的要求，普通的數據格式如 JSON 或者 XML 已經不能滿足，因此決定採用 Google 推出的 Protocol Buffers 以達到數據高效傳輸。本文將基於隨手記團隊的Protobuf應用實踐，分享了Protobuf的技術原理、上手實戰等（本篇要分享的是技術原理），希望對你有用。
圖片
學習交流：

  • 移動端IM開發入門文章：《新手入門一篇就夠：從零開發移動端IM》

  • 開源IM框架源碼：https://github.com/JackJiang2...（備用地址點此）
    （本文已同步發佈於：http://www.52im.net/thread-41...）

    2、系列文章

    本文是系列文章中的第 8 篇，本系列總目錄如下：
    《IM通訊協議專題學習(一)：Protobuf從入門到精通，一篇就夠！》
    《IM通訊協議專題學習(二)：快速理解Protobuf的背景、原理、使用、優缺點》
    《IM通訊協議專題學習(三)：由淺入深，從根上理解Protobuf的編解碼原理》
    《IM通訊協議專題學習(四)：從Base64到Protobuf，詳解Protobuf的數據編碼原理》
    《IM通訊協議專題學習(五)：Protobuf到底比JSON快幾倍？全方位實測！》
    《IM通訊協議專題學習(六)：手把手教你如何在Android上從零使用Protobuf》（稍後發佈..）
    《IM通訊協議專題學習(七)：手把手教你如何在NodeJS中從零使用Protobuf》
    《IM通訊協議專題學習(八)：金蝶隨手記團隊的Protobuf應用實踐(原理篇)》（* 本文）
    《IM通訊協議專題學習(九)：金蝶隨手記團隊的Protobuf應用實踐(實戰篇) 》（稍後發佈..）

    3、基本介紹

    圖片
    Protocol buffers 為 Google 提出的一種跨平台、多語言支持且開源的序列化數據格式。相對於類似的 XML 和 JSON，Protocol buffers 更為小巧、快速和簡單。其語法目前分為proto2和proto3兩種格式。相對於傳統的 XML 和 JSON， Protocol buffers 的優勢主要在於：更加小、更加快。對於自定義的數據結構，Protobuf 可以通過生成器生成不同語言的源代碼文件，讀寫操作都非常方便。

假設現在有下面 JSON 格式的數據:{"id":1,"name":"jojo","email":"123@qq.com",}使用 JSON 進行編碼，得出byte長度為43的的二進制數據：7b226964 223a312c 226e616d 65223a22 6a6f6a6f 222c2265 6d61696c 223a2231 32334071 712e636f 6d227d如果使用 Protobuf 進行編碼，得到的二進制數據僅有20個字節：0a046a6f 6a6f1001 1a0a3132 33407171 2e636f6d

4、編碼原理

相對於基於純文本的數據結構如 JSON、XML等，Protobuf 能夠達到小巧、快速的最大原因在於其獨特的編碼方式。《Protobuf從入門到精通，一篇就夠！》對 Protobuf 的 Encoding 作了很好的解析。例如：對於int32類型的數字，如果很小的話，protubuf 因為採用了Varint方式，可以只用 1 個字節表示。

5、Varint原理

Varint 中每個字節的最高位 bit 表示此 byte 是否為最後一個 byte 。1 表示後續的 byte 也表示該數字，0 表示此 byte 為結束的 byte。

例如數字 300 用 Varint 表示為 1010 1100 0000 0010：
圖片
▲ 圖片源自《Protobuf從入門到精通，一篇就夠！》

注意：需要注意解析的時候會首先將兩個 byte 位置互換，因為字節序採用了 little-endian 方式。但 Varint 方式對於帶符號數的編碼效果比較差。因為帶符號數通常在最高位表示符號，那麼使用 Varint 表示一個帶符號數無論大小就必須要 5 個 byte（最高位的符號位無法忽略，因此對於 -1 的 Varint 表示就變成了 010001）。Protobuf 引入了 ZigZag 編碼很好地解決了這個問題。

6、ZigZag編碼

圖片

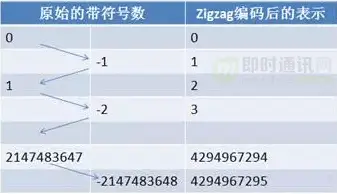

關於 ZigZag 的編碼方式，博客園上的一篇博文《整數壓縮編碼 ZigZag》做出了詳細的解釋。
圖片

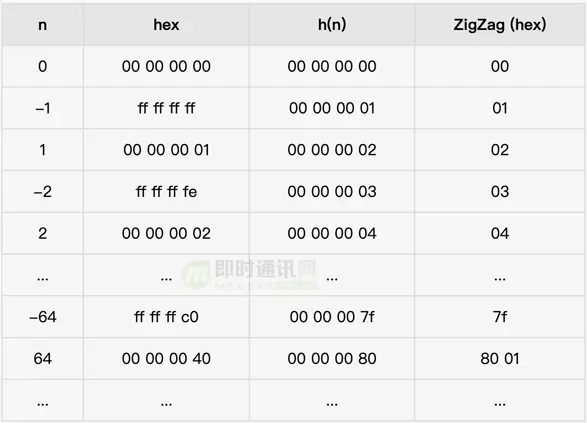

ZigZag 編碼按照數字的絕對值進行升序排序，將整數通過一個 hash 函數h(n) = (n<<1)^(n>>31)（如果是 sint64 h(n) = (n<<1)^(n>>63)）轉換為遞增的 32 位 bit 流。關於為什麼 64 的 ZigZag 為 80 01，《整數壓縮編碼 ZigZag》中有關於其編碼唯一可譯性的解釋。通過 ZigZag 編碼，只要絕對值小的數字，都可以用較少位的 byte 表示。解決了負數的 Varint 位數會比較長的問題。

7、T-V and T-L-V

Protobuf 的消息結構是一系列序列化後的Tag-Value對。其中 Tag 由數據的 field 和 writetype組成，Value 為源數據編碼後的二進制數據。假設有這樣一個消息:message Person {int32 id = 1;string name = 2;}其中，id字段的field為1，writetype為int32類型對應的序號。編碼後id對應的 Tag 為 (field_number << 3) | wire_type = 0000 1000，其中低位的 3 位標識 writetype，其他位標識field。每種類型的序號可以從這張表得到:
圖片
需要注意，對於string類型的數據（在上表中第三行），由於其長度是不定的，所以 T-V的消息結構是不能滿足的，需要增加一個標識長度的Length字段，即T-L-V結構。

8、反射機制

Protobuf 本身具有很強的反射機制，可以通過 type name 構造具體的 Message 對象。陳碩的文章《一種自動反射消息類型的 Google Protobuf 網絡傳輸方案》中對 GPB 的反射機制做了詳細的分析和源碼解讀。這裏通過 protobuf-objectivec 版本的源碼，分析此版本的反射機制。
圖片

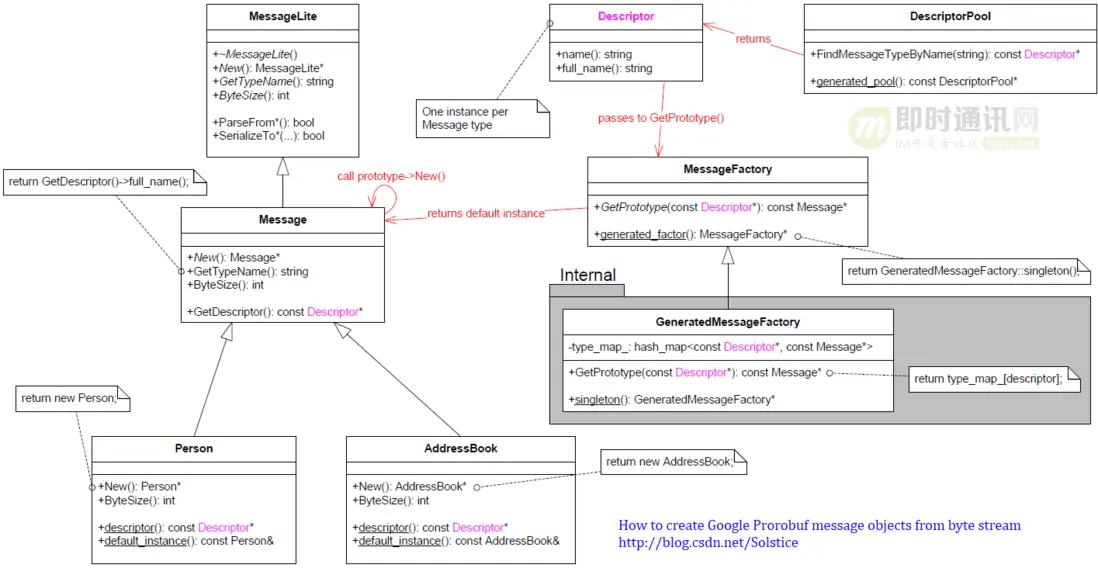

陳碩對 protobuf 的類結構做出了詳細的分析 —— 其反射機制的關鍵類為Descriptor類：每個具體 Message Type 對應一個 Descriptor 對象。儘管我們沒有直接調用它的函數，但是Descriptor在“根據 type name 創建具體類型的 Message 對象”中扮演了重要的角色，起了橋樑作用。同時，陳碩根據 GPB 的 C++ 版本源代碼分析出其反射的具體機制：DescriptorPool類根據 type name 拿到一個 Descriptor的對象指針，在通過MessageFactory工廠類根據Descriptor實例構造出具體的Message對象。示例代碼如下：Message createMessage(conststd::string& typeName){  Message message = NULL;  constDescriptor descriptor = DescriptorPool::generated_pool()->FindMessageTypeByName(typeName);  if(descriptor)  {    constMessage prototype = MessageFactory::generated_factory()->GetPrototype(descriptor);    if(prototype)    {      message = prototype->New();    }  }  returnmessage;}注意：1）DescriptorPool 包含了程序編譯的時候所鏈接的全部 protobuf Message types；2）MessageFactory 能創建程序編譯的時候所鏈接的全部 protobuf Message types。

9、以Protobuf-objectivec為例

在 OC 環境下，假設有一份 Message 數據結構如下：message Person {  string name = 1;  int32 id = 2;  string email = 3;}解碼此類型消息的二進制數據：Person newP = [[Person alloc] initWithData:data error:nil];這裏調用了：- (instancetype)initWithData:(NSData)data error:(NSError)errorPtr {    return[selfinitWithData:data extensionRegistry:nilerror:errorPtr];}其內部調用了另一個構造器：- (instancetype)initWithData:(NSData )data           extensionRegistry:(GPBExtensionRegistry )extensionRegistry                       error:(NSError )errorPtr {  if((self = [self init])) {    @try {      [self mergeFromData:data extensionRegistry:extensionRegistry];          //...    }    @catch (NSException exception) {      //...     }  }  return self;}去掉一些防禦代碼和錯誤處理後，可以看到最終由mergeFromData:方法實現構造：- (void)mergeFromData:(NSData)data extensionRegistry:(GPBExtensionRegistry )extensionRegistry {  GPBCodedInputStream input = [[GPBCodedInputStream alloc] initWithData:data]; //根據傳入的data構造出數據流對象  [selfmergeFromCodedInputStream:input extensionRegistry:extensionRegistry]; //通過數據流對象進行merge  [input checkLastTagWas:0]; //校檢  [input release];}這個方法主要做了兩件事：1）通過傳入的 data 構造GPBCodedInputStream對象實例；2）通過上面構造的數據流對象進行 merge 操作。GPBCodedInputStream負責的工作很簡單，主要是把源數據緩存起來，並同時保存一系列的狀態信息，例如size, lastTag等。其數據結構非常簡單：typedef struct GPBCodedInputStreamState {constuint8_t bytes;size_t bufferSize;size_t bufferPos; // For parsing subsections of an input stream you can put a hard limit on// how much should be read. Normally the limit is the end of the stream,// but you can adjust it to anywhere, and if you hit it you will be at the// end of the stream, until you adjust the limit.size_t currentLimit;int32_t lastTag;NSUIntegerrecursionDepth;} GPBCodedInputStreamState; @interface GPBCodedInputStream () {@packagestruct GPBCodedInputStreamState state_;NSData buffer_;}merge 操作內部實現比較複雜，首先會拿到一個當前 Message 對象的 Descriptor 實例，這個 Descriptor 實例主要保存 Message 的源文件 Descriptor 和每個 field 的 Descriptor，然後通過循環的方式對 Message 的每個 field 進行賦值。Descriptor 簡化定義如下：@interfaceGPBDescriptor : NSObject<NSCopying>@property(nonatomic, readonly, strong, nullable) NSArray<GPBFieldDescriptor> fields;@property(nonatomic, readonly, strong, nullable) NSArray<GPBOneofDescriptor> oneofs; //用於 repeated 類型的 filed@property(nonatomic, readonly, assign) GPBFileDescriptor file;@end其中GPBFieldDescriptor定義如下：@interface GPBFieldDescriptor () {@package GPBMessageFieldDescription description_; GPB_UNSAFE_UNRETAINED GPBOneofDescriptor containingOneof_;  SELgetSel_; SELsetSel_; SELhasOrCountSel_;  // Count for map<>/repeated fields, has otherwise. SELsetHasSel_;}其中GPBMessageFieldDescription保存了 field 的各種信息，如數據類型、filed 類型、filed id等。除此之外，getSel和setSel為這個 field 在對應類的屬性的 setter 和 getter 方法。mergeFromCodedInputStream:方法的簡化版實現如下：- (void)mergeFromCodedInputStream:(GPBCodedInputStream )input               extensionRegistry:(GPBExtensionRegistry )extensionRegistry { GPBDescriptor descriptor = [selfdescriptor]; //生成當前 Message 的Descriptor實例 GPBFileSyntax syntax = descriptor.file.syntax; //syntax 標識.proto文件的語法版本 (proto2/proto3) NSUInteger startingIndex = 0; //當前位置 NSArray fields = descriptor->fields_; //當前 Message 的所有 fileds  //循環解碼 for(NSUIntegeri = 0; i < fields.count; ++i) {  //拿到當前位置的FieldDescriptor     GPBFieldDescriptor fieldDescriptor = fields[startingIndex];     //判斷當前field的類型     GPBFieldType fieldType = fieldDescriptor.fieldType;     if(fieldType == GPBFieldTypeSingle) {       //MergeSingleFieldFromCodedInputStream 函數中解碼 Single 類型的 field 的數據       MergeSingleFieldFromCodedInputStream(self, fieldDescriptor, syntax, input, extensionRegistry);       //當前位置+1       startingIndex += 1;     } else if(fieldType == GPBFieldTypeRepeated) {        // ...       // Repeated 解碼操作     } else{        // ...       // 其他類型解碼操作     }  }  // for(i < numFields)}可以看到，descriptor在這裏是直接通過 Message 對象中的方法拿到的，而不是通過工廠構造：GPBDescriptor descriptor = [self descriptor]; //desciptor方法定義- (GPBDescriptor )descriptor { return [[selfclass] descriptor];}這裏的descriptor類方法實際上是由GPBMessage的子類具體實現的。例如在Person這個消息結構中，其descriptor方法定義如下：+ (GPBDescriptor )descriptor { static GPBDescriptor descriptor = nil; if(!descriptor) {   static GPBMessageFieldDescription fields[] = {     {       .name = "name",       .dataTypeSpecific.className = NULL,       .number = Person_FieldNumber_Name,       .hasIndex = 0,       .offset = (uint32_t)offsetof(Person__storage_, name),       .flags = GPBFieldOptional,       .dataType = GPBDataTypeString,     },     //...     //每個field都會在這裏定義出GPBMessageFieldDescription   };   GPBDescriptor localDescriptor = //這裏會根據fileds和其他一系列參數構造出一個Descriptor對象   descriptor = localDescriptor; } return descriptor;}接下來，在構造出 Message 的 Descriptor 後，會對所有的 fields 進行遍歷解碼。解碼時會根據不同的fieldType調用不同的解碼函數。例如對於fieldType == GPBFieldTypeSingle，會調用 Single 類型的解碼函數:MergeSingleFieldFromCodedInputStream(self, fieldDescriptor, syntax, input, extensionRegistry);MergeSingleFieldFromCodedInputStream內部提供了一系列宏定義，針對不同的數據類型進行數據解碼。#define CASE_SINGLE_POD(NAME, TYPE, FUNC_TYPE)                             \   caseGPBDataType##NAME: {                                              \     TYPE val = GPBCodedInputStreamRead##NAME(&input->state_);            \     GPBSet##FUNC_TYPE##IvarWithFieldInternal(self, field, val, syntax);  \     break;                                                               \           }#define CASE_SINGLE_OBJECT(NAME)                                           \   caseGPBDataType##NAME: {                                              \     idval = GPBCodedInputStreamReadRetained##NAME(&input->state_);      \     GPBSetRetainedObjectIvarWithFieldInternal(self, field, val, syntax); \     break;                                                               \   }      CASE_SINGLE_POD(Int32, int32_t, Int32)  ... #undef CASE_SINGLE_POD#undef CASE_SINGLE_OBJECT例如：對於int32類型的數據，最終會調用int32_t GPBCodedInputStreamReadInt32(GPBCodedInputStreamState state);函數讀取數據並賦值。這裏內部實現其實就是對於 Varint 編碼的解碼操作：int32_t GPBCodedInputStreamReadInt32(GPBCodedInputStreamState state) { int32_t value = ReadRawVarint32(state); return value;}在對數據解碼完成後，拿到一個int32_t，此時會調用GPBSetInt32IvarWithFieldInternal進行賦值操作。其簡化實現如下：void GPBSetInt32IvarWithFieldInternal(GPBMessage self,                                     GPBFieldDescriptor field,                                     int32_t value,                                     GPBFileSyntax syntax) {  //最終的賦值操作 //此處self為GPBMessage實例 uint8_t storage = (uint8_t )self->messageStorage_; int32_t typePtr = (int32_t )&storage[field->description_->offset]; typePtr = value; }其中typePtr為當前需要賦值的變量的指針。至此，單個 field 的賦值操作已經完成。總結一下，在 protobuf-objectivec 版本中，反射機制中構建 Message 對象的流程大致為：
1）通過 Message 的具體子類構造其 Descriptor，Descriptor 中包含了所有 field 的 FieldDescriptor；
2）循環通過每個 FieldDescriptor 對當前 Message 對象的指定 field 賦值。

10、參考資料

[1] Protobuf 官方開發者指南（中文譯版）
[2] Protobuf官方手冊
[3] Why do we use Base64？
[4] The Base16, Base32, and Base64 Data Encodings
[5] Protobuf從入門到精通，一篇就夠！
[5] 如何選擇即時通訊應用的數據傳輸格式
[7] 強列建議將Protobuf作為你的即時通訊應用數據傳輸格式
[8] APP與後台通信數據格式的演進：從文本協議到二進制協議
[9] 面試必考，史上最通俗大小端字節序詳解
[10] 移動端IM開發需要面對的技術問題（含通信協議選擇）
[11] 簡述移動端IM開發的那些坑：架構設計、通信協議和客户端
[12] 理論聯繫實際：一套典型的IM通信協議設計詳解
[13] 58到家實時消息系統的協議設計等技術實踐分享
（本文已同步發佈於：http://www.52im.net/thread-41...）
