前言
之前使用nginx-ingress-controller來記錄後端真實ip，但是有位老哥説了，我沒有用nginx-ingress-controller，而是用的原生nginx，這時候又當如何記錄後端真實ip的問題呢
環境準備
nginx:
upstream backend_ups {
server backend-service:10000;
}
server {
listen 80;
listen [::]:80;
server_name localhost;
location /test {
proxy_pass http://backend_ups;
}
}
apiVersion: apps/v1
kind: Deployment
metadata:
name: nginx-test
namespace: default
spec:
selector:
matchLabels:
app: nginx-test
template:
metadata:
labels:
app: nginx-test
spec:
containers:
- image: registry.cn-beijing.aliyuncs.com/wilsonchai/nginx:latest
imagePullPolicy: IfNotPresent
name: nginx-test
ports:
- containerPort: 80
protocol: TCP
volumeMounts:
- mountPath: /etc/nginx/conf.d/default.conf
name: nginx-config
subPath: default.conf
- mountPath: /etc/nginx/nginx.conf
name: nginx-base-config
subPath: nginx.conf
volumes:
- configMap:
defaultMode: 420
name: nginx-config
name: nginx-config
- configMap:
defaultMode: 420
name: nginx-base-config
name: nginx-base-config
---
apiVersion: v1
kind: Service
metadata:
name: nginx-test
namespace: default
spec:
ports:
- port: 80
protocol: TCP
targetPort: 80
selector:
app: nginx-test
type: NodePort
backend:
apiVersion: apps/v1
kind: Deployment
metadata:
name: backend
namespace: default
spec:
replicas: 2
selector:
matchLabels:
app: backend
template:
metadata:
labels:
app: backend
spec:
containers:
- image: backend-service:v1
imagePullPolicy: Never
name: backend
ports:
- containerPort: 10000
protocol: TCP
---
apiVersion: v1
kind: Service
metadata:
name: backend-service
namespace: default
spec:
ports:
- port: 10000
protocol: TCP
targetPort: 10000
selector:
app: backend
type: ClusterIP
部署完畢，檢查一下
▶ kubectl get pod -owide
NAME READY STATUS RESTARTS AGE IP NODE NOMINATED NODE READINESS GATES
backend-6d4cdd4c68-mqzgj 1/1 Running 0 6m3s 10.244.0.64 wilson <none> <none>
backend-6d4cdd4c68-qjp9m 1/1 Running 0 6m5s 10.244.0.66 wilson <none> <none>
nginx-test-b9bcf66d7-2phvh 1/1 Running 0 6m20s 10.244.0.67 wilson <none> <none>▶ kubectl get svc
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
backend-service ClusterIP 10.105.148.194 <none> 10000/TCP 5m

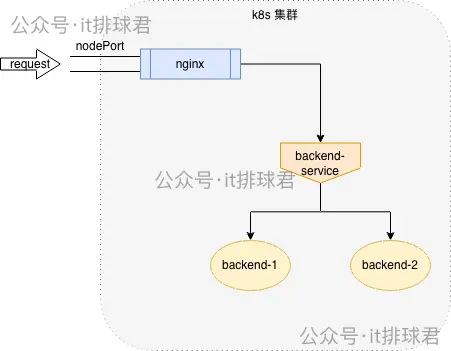

nginx-test NodePort 10.110.71.55 <none> 80:30785/TCP 5m2s現在的架構大概是這個樣子：
嘗試訪問一下nginx：
▶ curl 127.0.0.1:30785/test
i am backend in backend-6d4cdd4c68-qjp9m已經反向代理到後端，再看看nginx日誌
10.244.0.1 - - [04/Dec/2025:07:27:17 +0000] "GET /test HTTP/1.1" 200 10.105.148.194:10000 40 "-" "curl/7.81.0" "-"- 不出意外的，其中10.105.148.194是backend-service的ip，並非是pod ip
- 在nginx配置中，upstream的配置是backend-service，使用了k8s的service做了負載均衡，所以在nginx這層無論如何也是拿不到後端pod的ip的
- 現在需要在真正負載均衡那一層把日誌打開，就可以看到轉發的real server了
iptables
如果用的是iptables做的轉發，那就需要複習一下iptables的轉發原理了

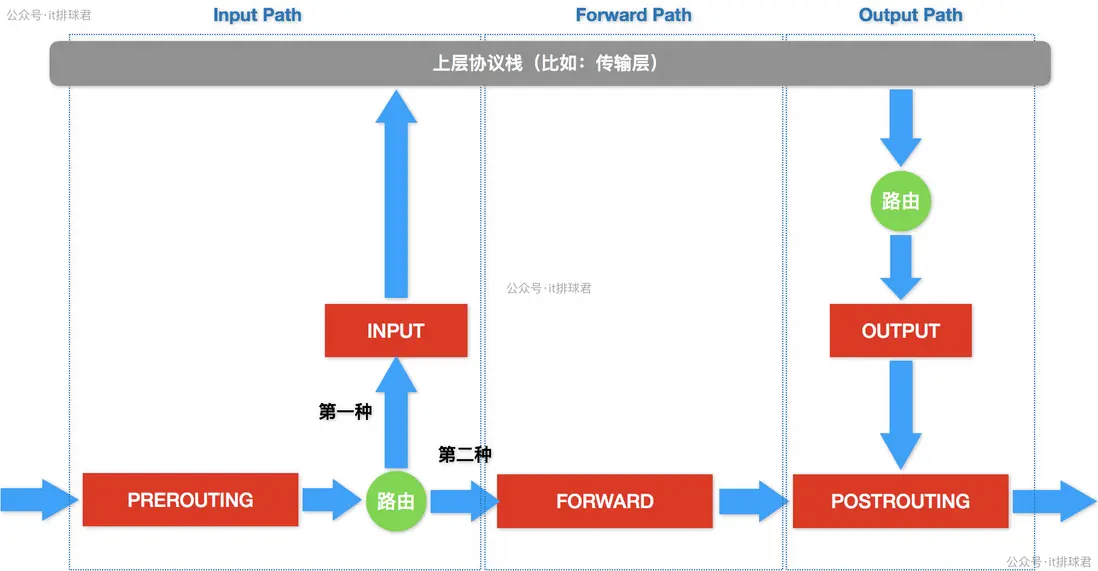

- 當包進入網卡之後，就進入了PREROUTING
-
其次進入路由，根據目的地址，就分為兩個部分：
- 進入本機，走INPUT，隨後進入更高層的應用程序處理
- 非本機的包，進入FORWARD，再進入POSTROUTING
規則探索
我們來看看具體的規則：
-
首先先檢查PREROUTING，就發現了k8s添加的鏈表，
KUBE-SERVICES▶ sudo iptables -L PREROUTING -t nat Chain PREROUTING (policy ACCEPT) target prot opt source destination KUBE-SERVICES all -- anywhere anywhere /* kubernetes service portals */ ... -
繼續檢查
KUBE-SERVICES，發現了很多service的規則▶ sudo iptables -L KUBE-SERVICES -t nat Chain KUBE-SERVICES (2 references) target prot opt source destination KUBE-SVC-W67AXLFK7VEUVN6G tcp -- anywhere 10.110.71.55 /* default/nginx-test cluster IP */ KUBE-SVC-EDNDUDH2C75GIR6O tcp -- anywhere 10.98.224.124 /* ingress-nginx/ingress-nginx-controller:https cluster IP */ KUBE-SVC-ERIFXISQEP7F7OF4 tcp -- anywhere 10.96.0.10 /* kube-system/kube-dns:dns-tcp cluster IP */ KUBE-SVC-JD5MR3NA4I4DYORP tcp -- anywhere 10.96.0.10 /* kube-system/kube-dns:metrics cluster IP */ KUBE-SVC-ZZAJ2COS27FT6J6V tcp -- anywhere 10.105.148.194 /* default/backend-service cluster IP */ KUBE-SVC-NPX46M4PTMTKRN6Y tcp -- anywhere 10.96.0.1 /* default/kubernetes:https cluster IP */ KUBE-SVC-CG5I4G2RS3ZVWGLK tcp -- anywhere 10.98.224.124 /* ingress-nginx/ingress-nginx-controller:http cluster IP */ KUBE-SVC-EZYNCFY2F7N6OQA2 tcp -- anywhere 10.101.164.9 /* ingress-nginx/ingress-nginx-controller-admission:https-webhook cluster IP */ KUBE-SVC-TCOU7JCQXEZGVUNU udp -- anywhere 10.96.0.10 /* kube-system/kube-dns:dns cluster IP */ -
找到目標service：backend-service對應的鏈規則
KUBE-SVC-ZZAJ2COS27FT6J6V，繼續檢查▶ sudo iptables -L KUBE-SVC-ZZAJ2COS27FT6J6V -t nat Chain KUBE-SVC-ZZAJ2COS27FT6J6V (1 references) target prot opt source destination KUBE-MARK-MASQ tcp -- !10.244.0.0/16 10.105.148.194 /* default/backend-service cluster IP */ KUBE-SEP-GYMSSX4TMUPRH3OB all -- anywhere anywhere /* default/backend-service -> 10.244.0.64:10000 */ statistic mode random probability 0.50000000000 KUBE-SEP-EZWMSI6QFXP3WRHV all -- anywhere anywhere /* default/backend-service -> 10.244.0.66:10000 */ -
這裏已經有明顯的結論了，有2條鏈，對應的了兩個pod，再深入檢查其中一條鏈，
KUBE-SEP-GYMSSX4TMUPRH3OB▶ sudo iptables -L KUBE-SEP-GYMSSX4TMUPRH3OB -t nat Chain KUBE-SEP-GYMSSX4TMUPRH3OB (1 references) target prot opt source destination KUBE-MARK-MASQ all -- 10.244.0.64 anywhere /* default/backend-service */ DNAT tcp -- anywhere anywhere /* default/backend-service */ tcp to:10.244.0.64:10000 -
從這裏的規則能夠知曉，進入
KUBE-SEP-GYMSSX4TMUPRH3OB，會進行DNAT轉換，把目標的ip轉換成：10.244.0.64；那同理可知，另外一條鏈會將目標ip轉換成：10.244.0.66。所以我們只需要在這個地方加入日誌記錄，就可以 追蹤對端的ip是哪個了sudo iptables -t nat -I KUBE-SEP-GYMSSX4TMUPRH3OB 1 -j LOG --log-prefix "backend-service-pod: " --log-level 4 sudo iptables -t nat -I KUBE-SEP-EZWMSI6QFXP3WRHV 1 -j LOG --log-prefix "backend-service-pod: " --log-level 4 -
來看下整體的效果
▶ sudo iptables -L KUBE-SEP-GYMSSX4TMUPRH3OB -t nat Chain KUBE-SEP-GYMSSX4TMUPRH3OB (1 references) target prot opt source destination LOG all -- anywhere anywhere LOG level warning prefix "backend-service-pod: " KUBE-MARK-MASQ all -- 10.244.0.64 anywhere /* default/backend-service */ DNAT tcp -- anywhere anywhere /* default/backend-service */ tcp to:10.244.0.64:10000 wilson.chai-ubuntu [ 17:18:03 ] /usr/src/trojan ▶ sudo iptables -L KUBE-SEP-EZWMSI6QFXP3WRHV -t nat Chain KUBE-SEP-EZWMSI6QFXP3WRHV (1 references) target prot opt source destination LOG all -- anywhere anywhere LOG level warning prefix "backend-service-pod: " KUBE-MARK-MASQ all -- 10.244.0.66 anywhere /* default/backend-service */ DNAT tcp -- anywhere anywhere /* default/backend-service */ tcp to:10.244.0.66:10000 -
都已經做了對應的日誌記錄了，開始測試
- 請求nginx：
curl 127.0.0.1:30785/test -
查看日誌
tail -f /var/log/syslog | grep backend-service Dec 4 17:17:30 wilson kernel: [109258.569426] backend-service-pod: IN=cni0 OUT= PHYSIN=veth1dc60dd3 MAC=76:d8:f3:a1:f8:1b:a2:79:4b:23:58:d8:08:00 SRC=10.244.0.70 DST=10.105.148.194 LEN=60 TOS=0x00 PREC=0x00 TTL=64 ID=64486 DF PROTO=TCP SPT=51596 DPT=10000 WINDOW=64860 RES=0x00 SYN URGP=0
- 請求nginx：
什麼？！為什麼DST依然顯示的是10.105.148.194
問題解決
-
再次查看鏈規則，在日誌記錄的時候，還沒有做DNAT，所以DST依然是service ip，但是如果將LOG規則寫在DNAT之後，那DNAT匹配之後就不會再進入LOG，那依然不能記錄
▶ sudo iptables -L KUBE-SEP-GYMSSX4TMUPRH3OB -t nat Chain KUBE-SEP-GYMSSX4TMUPRH3OB (1 references) target prot opt source destination LOG all -- anywhere anywhere LOG level warning prefix "backend-service-pod: " KUBE-MARK-MASQ all -- 10.244.0.64 anywhere /* default/backend-service */ DNAT tcp -- anywhere anywhere /* default/backend-service */ tcp to:10.244.0.64:10000 -
還是要回到iptables的工作原理，我們的請求先進入
PREROUTING鏈，再進入FORWARD鏈，最後進入POSTROUTING鏈，請求進入在PREROUTING中已經進行了DNAT的轉換，那其實就可以在後面兩個鏈表中記錄日誌。這裏選擇在POSTROUTING中記錄日誌iptables -t nat -I POSTROUTING -p tcp -d 10.244.0.64 -j LOG --log-prefix "backend-service: " iptables -t nat -I POSTROUTING -p tcp -d 10.244.0.66 -j LOG --log-prefix "backend-service: "▶ sudo iptables -L POSTROUTING -t nat Chain POSTROUTING (policy ACCEPT) target prot opt source destination LOG tcp -- anywhere 10.244.0.66 LOG level warning prefix "backend-service: " LOG tcp -- anywhere 10.244.0.64 LOG level warning prefix "backend-service: " ... -
在測試一次
Dec 4 17:33:23 wilson kernel: [110211.770728] backend-service: IN= OUT=cni0 PHYSIN=veth1dc60dd3 PHYSOUT=vetha515043b SRC=10.244.0.70 DST=10.244.0.64 LEN=60 TOS=0x00 PREC=0x00 TTL=64 ID=59709 DF PROTO=TCP SPT=33454 DPT=10000 WINDOW=64860 RES=0x00 SYN URGP=0 Dec 4 17:33:24 wilson kernel: [110213.141975] backend-service: IN= OUT=cni0 PHYSIN=veth1dc60dd3 PHYSOUT=veth0a8a2dd3 SRC=10.244.0.70 DST=10.244.0.66 LEN=60 TOS=0x00 PREC=0x00 TTL=64 ID=54719 DF PROTO=TCP SPT=33468 DPT=10000 WINDOW=64860 RES=0x00 SYN URGP=0
iptables小結
這個測試驗證了，用linux的iptables規則，依然可以追蹤每一條請求的鏈路，並且回顧了iptables的工作原理，以及探索了k8s基於iptables的轉發規則的原理，但是這裏有幾個問題
- 一旦pod的ip變化，那日誌規則也要改變，這在pod隨時變化的環境中，需要大量精力維護
- 新增k8s node 節點，依然需要手動添加規則，這也需要大量維護
- 這個方法涉及到了根本的轉發規則，一旦處理不當，錯誤的增刪改，將導致不可預知的風險，甚至集羣由此崩潰
所以這種方法是不太能夠在生產環境當中使用的
在這裏做了詳細的分析，只是為了證明我們的思路沒錯，只要在負載均衡那一層進行日誌記錄，就能拿到real server
ipvs
ipvs 是內核轉發，並不會記錄訪問日誌，但是依然可以使用 iptables的方法來記錄，就是在POSTROUTING鏈上記錄日誌
如果k8s的轉發模式是ipvs，並不意味着只需要用ipvs就可以完成轉發工作，它需要ipvs與iptables共同協作才能完成

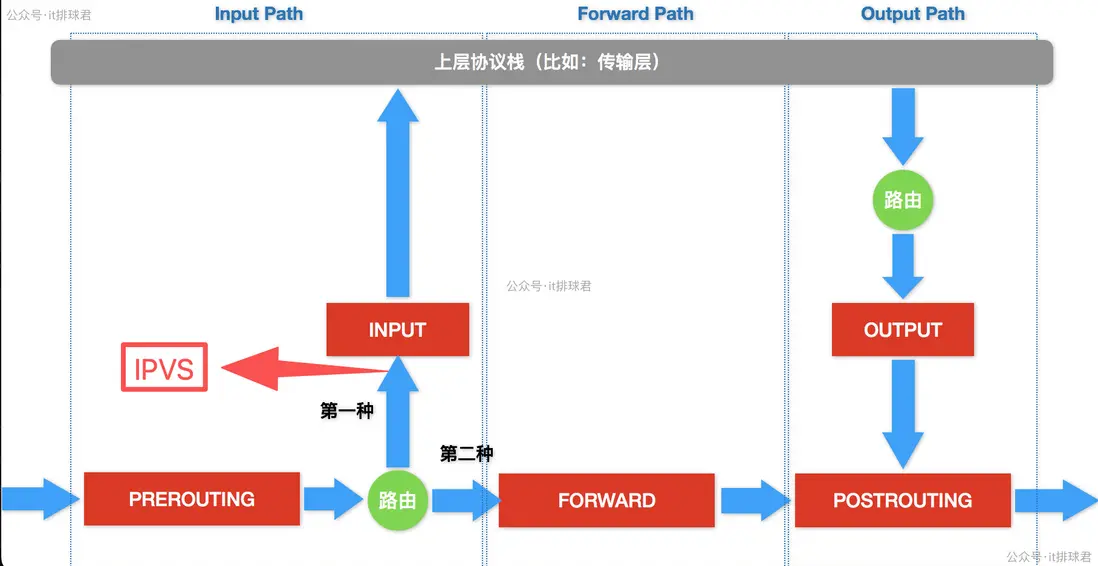

內置於Linux內核中的核心技術模塊，它工作在Netfilter框架的INPUT之前的hook點
當請求的目標ip是ipvs的vip時，ipvs就會接入工作，將數據包“劫持”過來，然後進行規則匹配並修改，比如進行DNAT
TCP 10.105.148.194:10000 rr
-> 10.244.0.73:10000 Masq 1 0 0
-> 10.244.0.74:10000 Masq 1 0 0- 如果修改後的目標ip就是本機ip，那ipvs就直接交給上層應用程序處理
- 如果修改後的目標ip不是本機ip，那該數據包會重新進入路由，然後通過FORWARD，POSTROUTING轉發出去
小結
本文複習了linux傳統的知識點，iptables與ipvs的工作原理，
並且詳細討論了，如果不加任何插件的情況下，使用操作系統自帶的追蹤方式查看後端真實的pod，但是這些都不適合在生產環境使用，因為它太底層了，日常的操作不應該去操作底層的配置，就算要用，也應該做一些自動化的腳 本或者插件封裝一次才能使用
在不使用nginx-ingress-controller，或者我想記錄服務間轉發的真實pod，有沒有可以直接使用的插件或者組件幫我們完成這個工作呢，答案肯定是有的，那這就是下一期的內容，敬請期待
