基於 YOLOv8 的智能車牌定位檢測系統設計與實現—從模型訓練到 PyQt 可視化落地的完整實戰方案

一、項目背景與研究意義

隨着智慧交通與城市智能化建設的不斷推進，車牌識別（License Plate Detection & Recognition） 已成為交通管理、停車系統、電子收費、高速卡口等場景中的關鍵技術模塊。

在整個車牌識別流程中，車牌位置檢測 是最基礎、也是最關鍵的一步。如果檢測階段出現漏檢或定位不準，將直接影響後續 OCR 識別效果。

傳統基於規則或顏色特徵的方法存在明顯侷限：

• 對光照變化敏感
• 難以適應複雜背景
• 泛化能力差
• 實際工程中誤檢率高

近年來，基於深度學習的目標檢測算法 在該領域表現突出，尤其是 YOLO 系列模型，在實時性和精度之間取得了良好平衡。

因此，本文將完整介紹一個 基於 YOLOv8 的車牌位置實時檢測系統，從數據集、模型訓練到 PyQt5 圖形界面部署，給出一套可直接運行、可二次開發、可用於課程設計或畢設的完整工程方案。

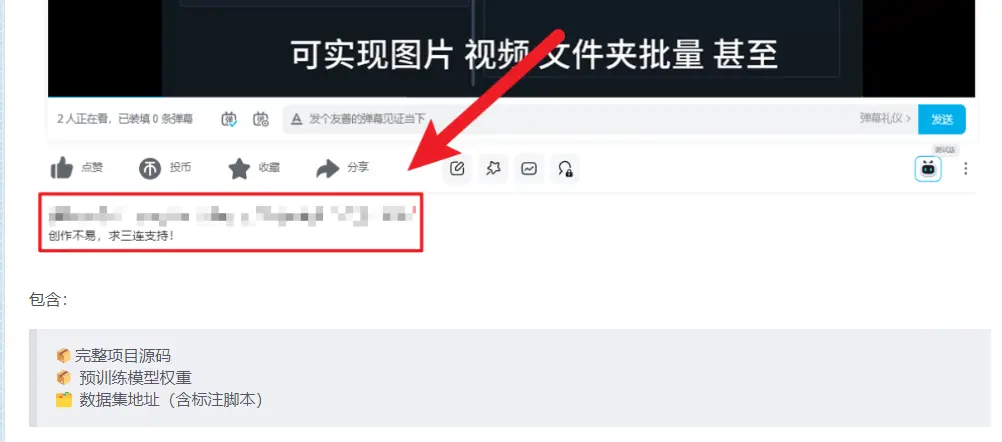

源碼下載與效果演示

嗶哩嗶哩視頻下方：
https://www.bilibili.com/video/BV1ZZ7szhEdM

二、系統總體設計

2.1 系統架構概覽

本系統採用典型的 “模型 + 推理接口 + GUI 前端” 架構，整體流程如下：

輸入源（圖片 / 視頻 / 攝像頭）
        ↓
YOLOv8 目標檢測模型
        ↓
檢測結果解析（邊框、類別、置信度）
        ↓
PyQt5 圖形界面實時顯示與結果保存

2.2 功能模塊劃分

系統主要包含以下功能模塊：

• 輸入模塊

  • 單張圖片檢測
  • 文件夾批量檢測
  • 視頻文件檢測
  • 攝像頭實時檢測

• 模型推理模塊

  • YOLOv8 權重加載
  • GPU / CPU 自動適配
  • 置信度閾值可配置

• 結果展示模塊

  • 實時繪製檢測框
  • 類別與置信度標註
  • 檢測結果保存

• 訓練支持模塊

  • 數據集結構説明
  • YOLOv8 訓練命令
  • 模型評估指標輸出

三、YOLOv8 模型原理簡析

3.1 YOLOv8 技術特點

YOLOv8 是 Ultralytics 於 2023 年發佈的新一代 YOLO 模型，相較於 YOLOv5 / YOLOv7，在工程實踐中具有以下優勢：

• Anchor-Free 設計
• 更高的檢測精度
• 更快的推理速度
• 原生支持多任務（檢測 / 分割 / 姿態）
• 模型結構更清晰，便於二次開發

本項目使用 YOLOv8 的 Detection（目標檢測）分支，僅關注車牌區域的定位問題。

3.2 網絡結構説明（簡要）

YOLOv8 網絡主要由三部分構成：

1. Backbone

   • 提取多尺度特徵
   • 使用 C2f 等輕量化模塊

2. Neck

   • FPN + PAN 結構
   • 融合不同層級特徵

3. Head

   • Anchor-Free 檢測頭
   • 直接預測中心點、寬高與類別

四、數據集構建與格式規範

4.1 數據集組織結構

採用標準 YOLO 格式組織數據：

dataset/
├── images/
│   ├── train/
│   └── val/
├── labels/
│   ├── train/
│   └── val/

4.2 標籤格式説明

每張圖像對應一個 .txt 標籤文件，格式如下：

class_id x_center y_center width height

其中座標全部為 歸一化數值（0~1）。

示例：

0 0.5123 0.3784 0.4012 0.1856

本項目僅設置一個類別：license_plate

五、模型訓練流程詳解

5.1 環境準備

pip install ultralytics

確認 GPU 環境（可選）：

nvidia-smi

5.2 訓練配置文件

data.yaml 示例：

path: dataset
train: images/train
val: images/val

names:
  0: license_plate

5.3 啓動訓練

yolo detect train \
data=data.yaml \
model=yolov8n.pt \
epochs=100 \
batch=16 \
imgsz=640

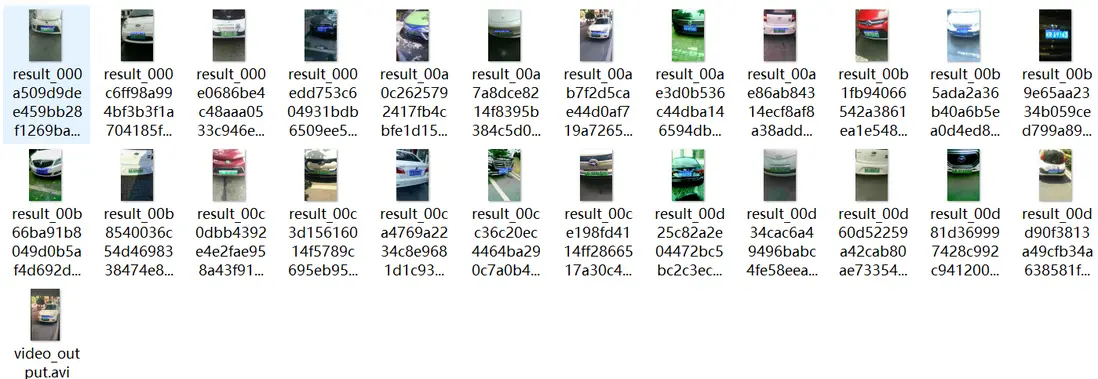

訓練完成後，將在 runs/detect/train 目錄生成：

• weights/best.pt
• results.png
• confusion_matrix.png

5.4 模型評估指標

重點關注以下指標：

• Precision
• Recall
• mAP@0.5
• mAP@0.5:0.95

在車牌檢測任務中，若 mAP@0.5 達到 90% 以上，即可滿足大多數工程需求。

六、模型推理與結果解析

6.1 Python 推理示例

from ultralytics import YOLO

model = YOLO("best.pt")
results = model("test.jpg", conf=0.25, save=True)

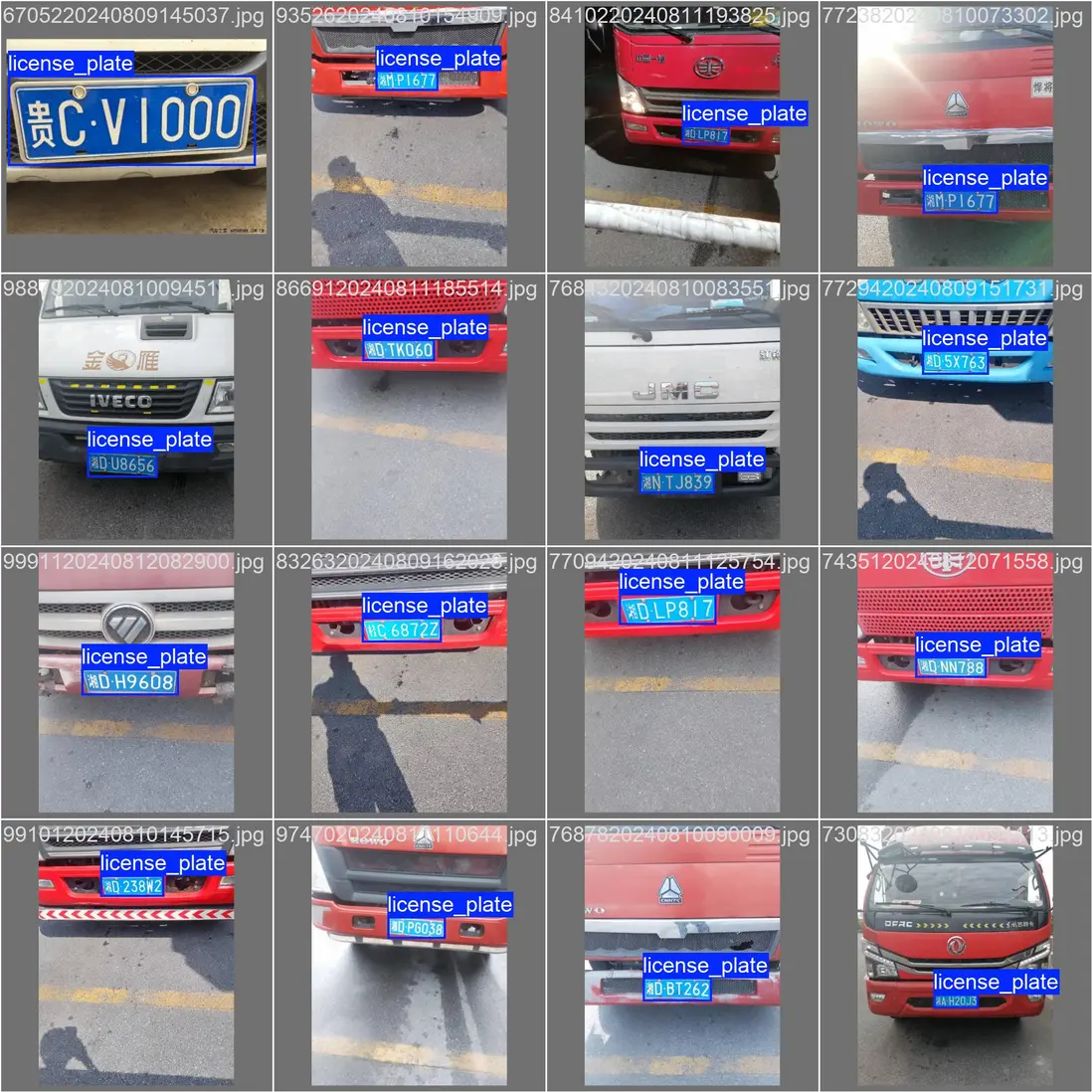

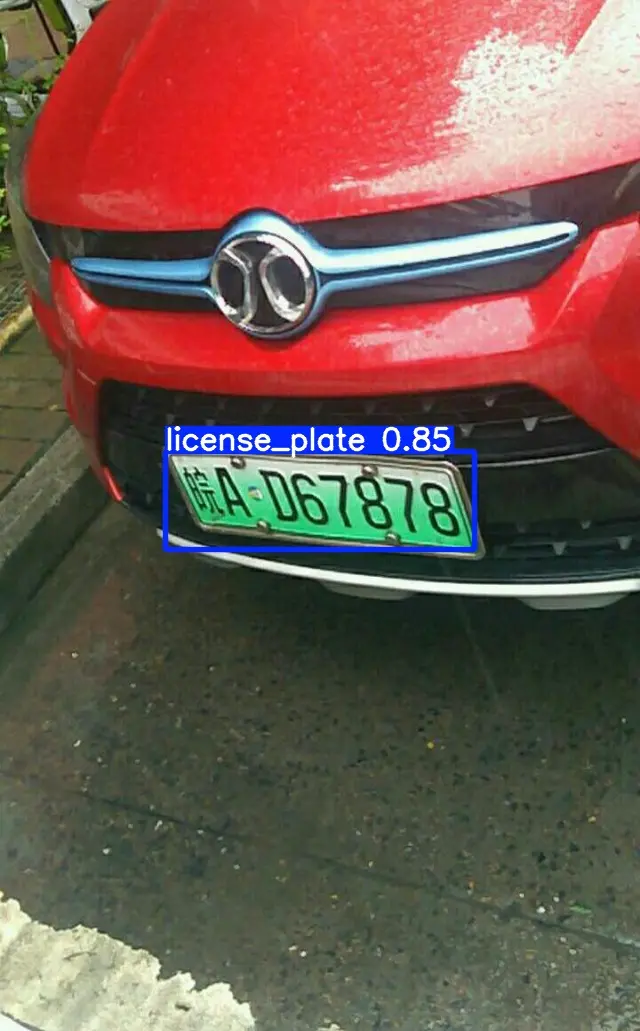

6.2 推理結果內容

每個 results 對象包含：

• 邊框座標（xyxy）
• 類別 ID
• 置信度
• 原始圖像路徑
• 保存結果路徑

七、PyQt5 圖形界面設計與實現

7.1 界面設計目標

• 零命令行操作
• 所見即所得
• 支持實時檢測
• 支持結果保存

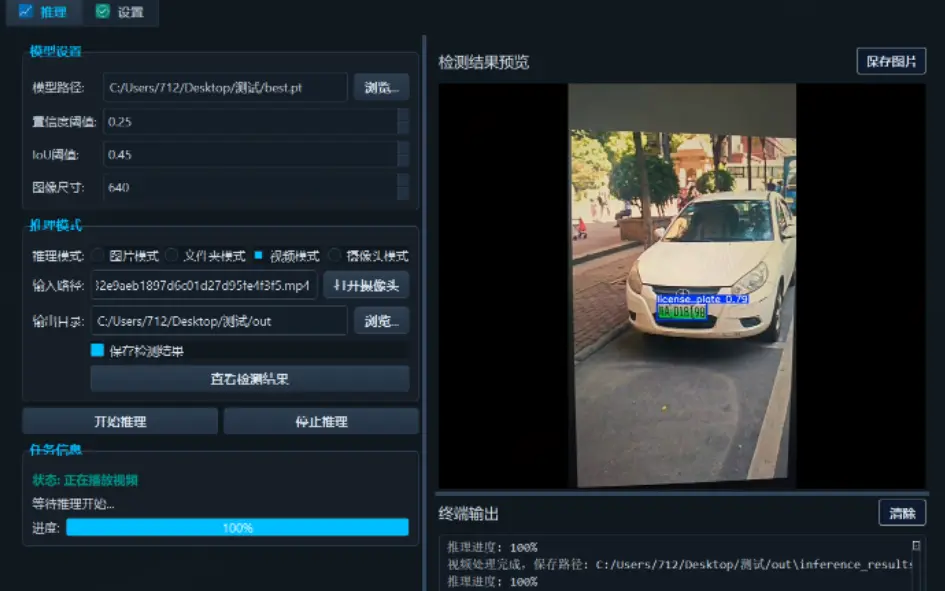

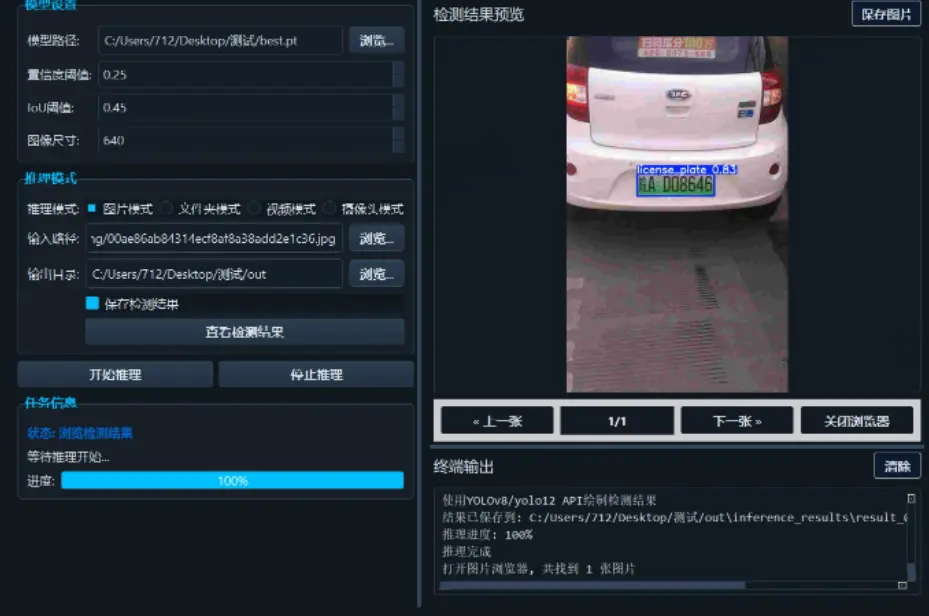

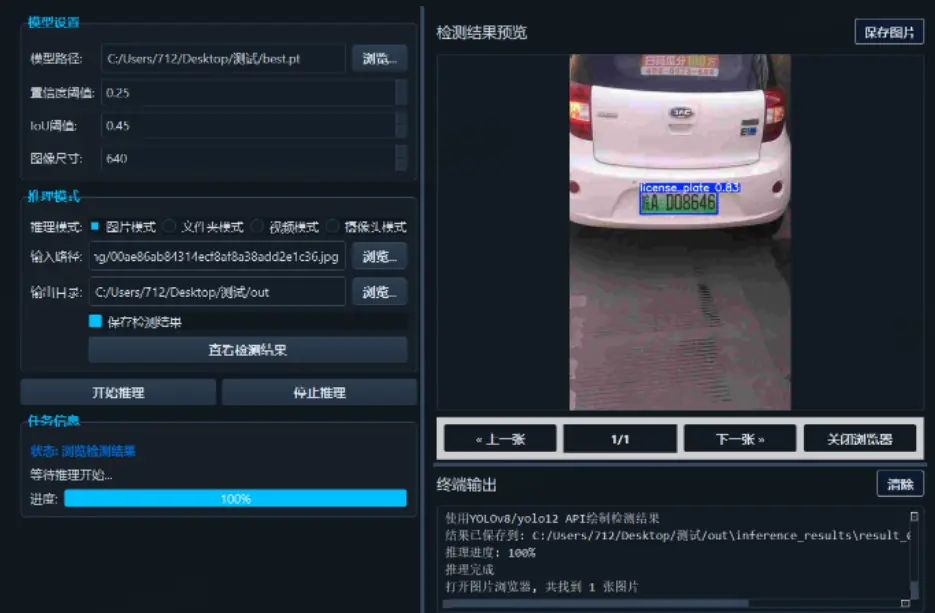

7.2 核心界面功能

• 文件選擇按鈕
• 視頻/攝像頭切換
• 置信度調節
• 檢測結果顯示區域

7.3 實時檢測流程

1. 獲取圖像幀
2. 調用 YOLOv8 推理
3. 繪製檢測框
4. 顯示到 GUI 界面

八、系統運行與部署方式

8.1 直接運行（推薦）

python main.py

項目已集成：

• 訓練完成權重
• 推理邏輯
• UI 界面

無需再次訓練即可使用。

8.2 二次開發方向

• 接入 OCR 模塊 實現車牌字符識別
• 多目標聯合檢測（車輛 + 行人 + 車牌）
• 導出 ONNX / TensorRT
• 部署至 Jetson / 邊緣設備

九、工程應用價值分析

本項目具備以下實際價值：

• ✔ 適合作為 課程設計 / 畢設項目
• ✔ 適合學習 YOLOv8 工程化落地
• ✔ 可直接擴展為完整車牌識別系統
• ✔ 界面友好，適合非算法人員使用

十、總結

本文完整介紹了一個 基於 YOLOv8 的車牌位置檢測系統，從模型原理、數據準備、訓練評估到 PyQt5 可視化部署，構建了一套可復現、可運行、可擴展的工程方案。

如果你希望：

• 快速掌握 YOLOv8 實戰
• 構建真實可用的檢測系統
• 為畢設或項目準備高質量工程

那麼該方案將是一個非常理想的參考起點。

如果本文對你有所幫助，歡迎點贊、收藏與交流 🚀
