揭開 Java 容器“消失的內存”之謎：雲監控 2.0 SysOM 診斷實踐

背景

在前一篇文章《一次內存診斷，讓資源利用率提升 40%：揭秘隱式內存治理》[1]中，我們系統性地剖析了雲原生環境中隱性內存開銷的診斷方法，通過 SysOM 系統診斷實現了對節點/Pod 級由文件緩存、共享內存等系統級內存資源異常消耗的精準定位。

然而，部分場景下內存異常仍可能源於應用進程本身的內存申請，但是對於應用內存泄漏問題，儘管是應用的開發者，也需要投入大量的精力去利用對應語言的內存分析工具去找出根因；以 Java 應用為例，當傳統線下 IDC 集羣中的 Java 應用完成雲原生架構轉型後，伴隨容器化封裝與資源配額管控的實施，用户普遍反饋 Java 應用 Pod 出現持續性內存超限及 Kubernetes OOMKilled 事件。這一系列現象主要集中在三個關鍵矛盾點：

  1. 容器內存監控與 JVM 堆內存的顯著差異：Pod 內存佔用常超出 JVM 堆內存（含堆外內存）數倍，形成“消失的內存”謎團。
  2. 容器化改造後的 OS 兼容性問題：同一業務系統在切換 OS 或容器化後，出現內存佔用模式突變。
  3. 工具鏈覆蓋盲區：傳統 Java 內存分析工具無法覆蓋 JNI 內存、LIBC 內存等非 JVM 內存區域。

為此，雲監控 2.0[2]中的 SysOM 系統診斷對應用內存進一步深挖，結合應用和操作系統的角度實現對主機、容器運行時及具體的 Java 應用進程進行內存佔用拆解，快速有效地識別出 Java 內存佔用的元兇。

Java 內存全景分析

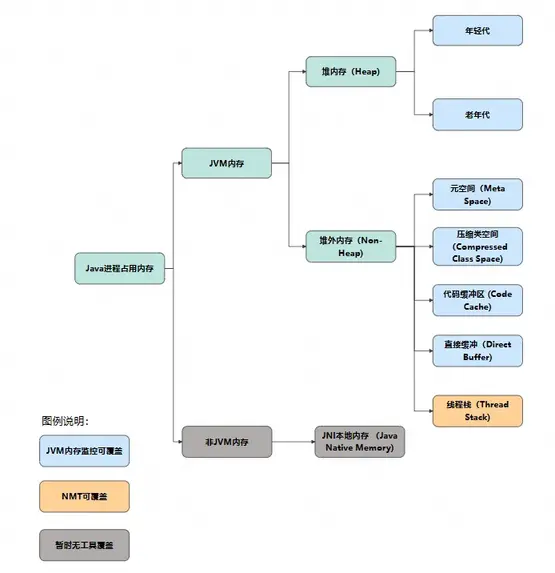

為了找出消失的內存，我們首先要了解 Java 進程的主要內存組成以及現有工具和監控主要覆蓋的部分；如下圖所示可分為：

JVM 內存

堆內存：可通過 -Xms/-Xmx 參數控制，內存大小可通過 memorymxbean 等獲取。
堆外內存：包括元空間、壓縮類空間、代碼緩衝區、直接緩衝、線程棧等內存組成；它們分別可以通過 -XX:MaxMetaspaceSize（元空間）、-XX:CompressedClassSpaceSize（壓縮類空間）、-XX:ReservedCodeCacheSize（代碼緩衝區）、-XX:MaxDirectMemorySize （直接緩衝）、-Xss（線程棧）參數限制。

非 JVM 內存

JNI 本地內存：即通過本地方法接口調用 C、C++ 代碼（原生庫），並在這部分代碼中調用 C 庫（malloc）或系統調用（brk、mmap）直接分配的內存。

圖片

Java 常見“內存泄露”

JNI 內存泄漏

經過上一章中對 Java 內內存全景的分析，其實已經可以揭開第一個容易造成內存黑洞的隱藏 Boss-JNI 內存，因為這部分內存暫時沒有工具可以獲取其佔用大小。

通常來説，編寫相關業務代碼的同學會認為代碼中沒有使用本地方法直接調用 C 庫，所以不會存在這些問題，但是代碼中引用的各種包卻有可能會使用到 JNI 內存，比如説經典的使用 ZLIB 壓縮庫不當導致的 JNI 泄漏問題[3]。

LIBC 內存管理特性

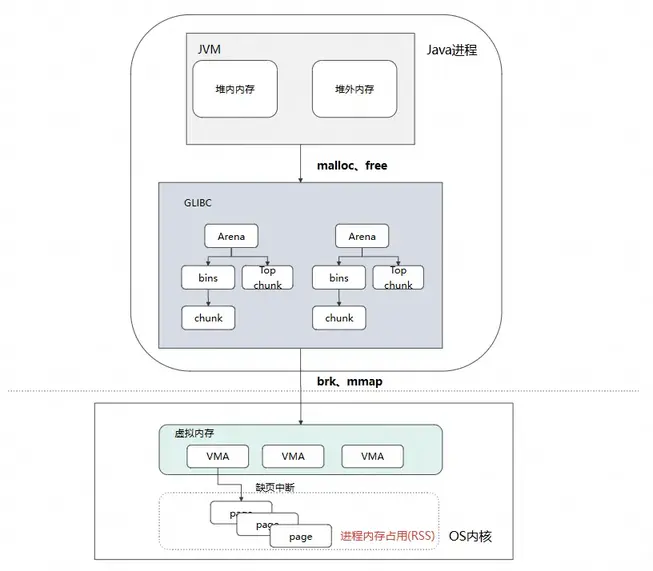

JVM 向 OS 申請內存的中間，還存在着一層中間層 -C 庫，JVM 調用 malloc、free 申請/釋放內存的過程中其實還要經過這一個二道販子；以 gibc 中默認的內存分配器 ptmalloc 為例 glibc 的 ptmalloc 內存分配器存在以下特徵：

  • Arena 機制：每個線程維護 64M Arena，多線程場景下易產生內存碎片
  • Top Chunk 管理：內存空洞導致無法及時歸還 OS
  • Bins 緩存策略：JVM 釋放的內存暫存於 bins 中，造成統計偏差 [4-5]

圖片

Linux 透明大頁（THP）影響

在 OS 層，Linux 中的透明大頁（Transparent Huge Page）機制也是造成 JVM 內存和實際內存差異的一大元兇。簡單來説，THP 機制就是 OS 會將 4kb 頁變成 2M 的大頁，從而減少 TLB miss 和缺頁中斷，提升應用性能，但是也帶來了一些內存浪費。如應用申請了一段 2M 的虛擬內存，但實際只用了裏面的 4kb，但是由於 THP 機制，OS 已經分配了一個 2M 的頁了[6]。

SysOM Java 內存診斷實踐

下面將以汽車行業客户在從線下 idc 集羣遷移至雲上 ACK 集羣時遇到的由於 JNI 內存泄漏導致 Pod 頻繁 OOM 為例，介紹如何通過雲監控 2.0 的 SysOM 系統診斷來一步步找出 Java 內存佔用的元兇。

診斷使用限制：

  • 目前僅支持 openJDK 1.8 以上版本
  • 使用 JNI 內存 Profiling 功能需要至操作系統控制枱先對實例進行納管[3]，有一定的資源和性能開銷（內存佔用根據符號大小最高達 300MB）

C2 compiler JIT 內存膨脹案例

案例背景
某汽車客户在 ACK 集羣遷移過程中，多個 Java 服務 Pod 出現偶發性 OOM。特徵表現為：

  • Pod 內存接近限制時觸發 OOM
  • JVM 監控顯示內存正常
  • 無明顯請求異常或流量波動

排查過程

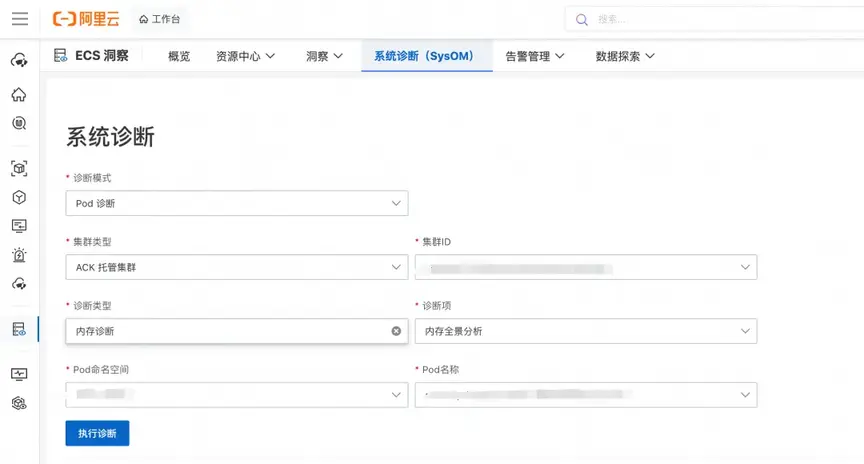

嘗試在內存高水位時對 Pod 發起內存全景分析。
圖片

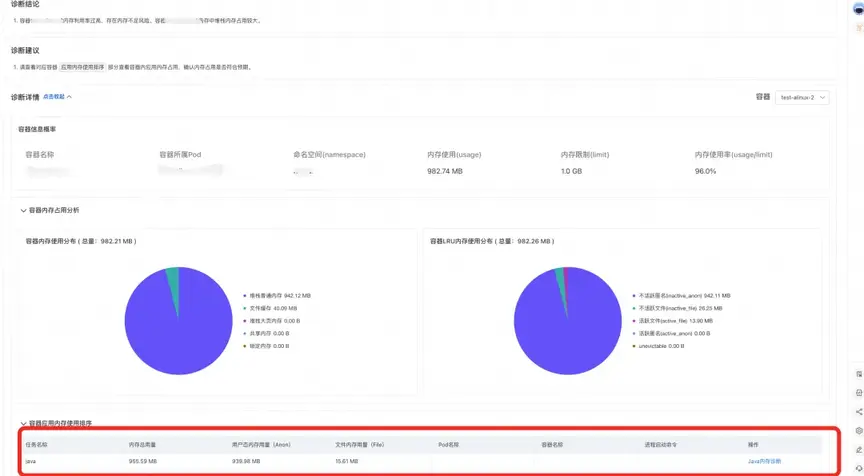

  • 我們可以瞭解到當 Pod 中容器內存使用已經接近 limit，從診斷結論和容器內存佔用分析中，我們可以看到容器內存主要是由於 Java 進程內存佔用導致。

圖片

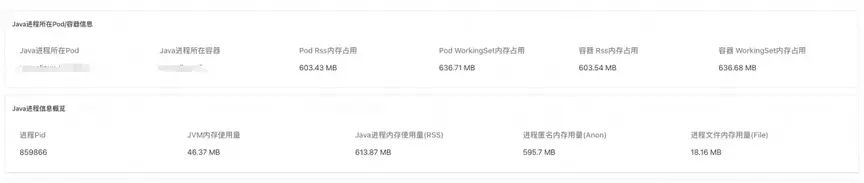

對 Java 進程發起內存分析，查看診斷報告。報告展示了 Java 進程所在 Pod 和容器的 rss 和 WorkingSet（工作集）內存信息、進程 Pid、JVM 內存使用量（即 JVM 視角的內存使用量）、Java 進程內存使用量（進程實際佔用內存），進程匿名用量以及進程文件內存用量。

圖片

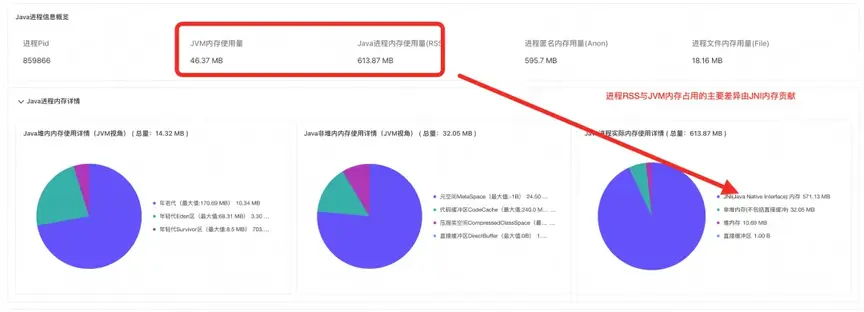

通過診斷結論和 Java 內存佔用餅圖我們可以發現，進程實際內存佔用比 JVM 監控顯示的內存佔用大 570M，全都由 JNI 內存所貢獻[4]。

圖片

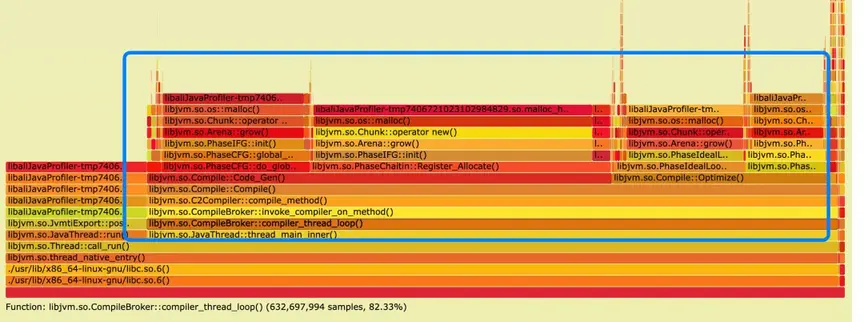

開啓 JNI（Java Native Interface）內存分配 profiling，報告列出當前 Java 進程 JNI 內存分配調用火焰圖，火焰圖中為所有分配 JNI 內存的調用路徑。（説明：由於是採樣採集，火焰圖中的內存大小不代表實際分配大小）。

圖片

  • 從內存分配火焰圖中，我們可以看到主要的內存申請為 C2 compiler 正在進行代碼 JIT 預熱；

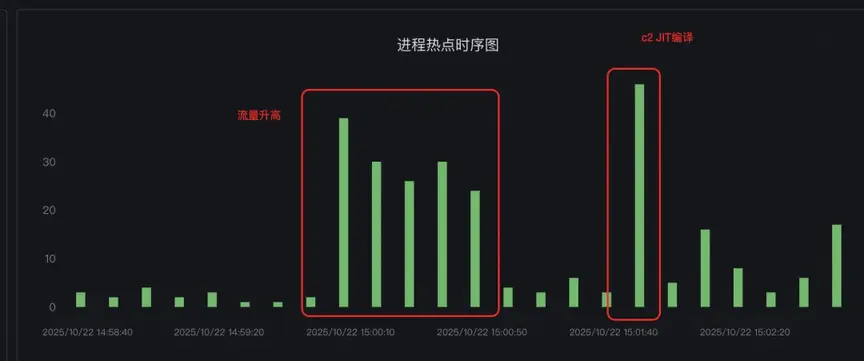

  • 但是由於診斷的過程中沒有發現 pod 有內存突增；所以我們進一步藉助可以常態化運行的 Java CPU 熱點追蹤功能[5]嘗試抓取內存升高時的進程熱點，並通過熱點對比[6]嘗試對內存正常時的熱點進行對比。

圖片

圖片

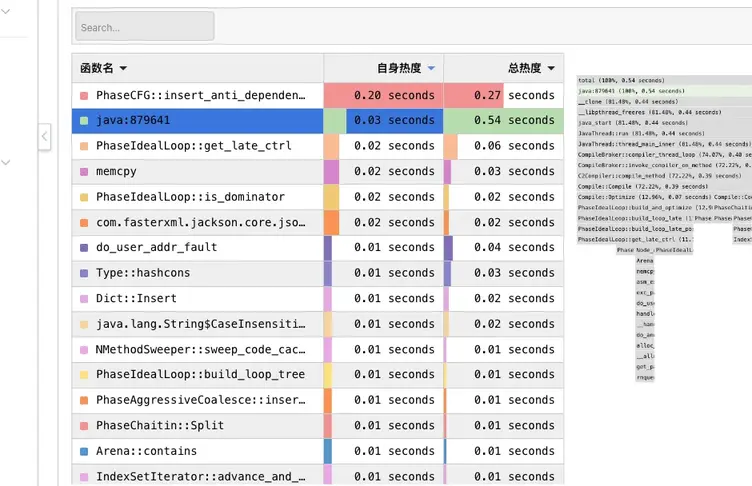

  • 通過熱點棧和熱點分析對比，發現內存突增時間點的 cpu 棧也是 c2 compiler 的 JIT 棧，且 c2 compiler 熱點前有部分業務流量突增，且業務代碼使用了大量反射操作（反射操作會導致 c2 compiler 進行新的預熱）。

結論和解決方案

C2 compiler JIT 過程申請 JNI 內存，且由於 glibc 內存空洞等原因導致申請內存放大且延時釋放。

  1. 調整 C2 compiler 參數，讓其編譯策略更保守，可以嘗試調整相關參數，觀察內存消耗變化。
  2. 調整 glibc 環境變量 MALLOC_TRIM_THRESHOLD_，讓 glibc 及時將內存釋放回操作系統。

總結

通過系統化的內存診斷方法，我們得以穿透 JVM 黑盒，揭示 JNI、LIBC 及 OS 層面的內存管理特性。阿里雲操作系統控制枱的內存全景分析功能，為容器化 Java 應用提供了從進程級到系統級的立體化診斷能力，幫助開發者精準定位內存異常根源，有效避免 OOM 事件的發生。

相關鏈接：

[1]《一次內存診斷，讓資源利用率提升 40%：揭秘隱式內存治理》

[2] 雲監控-ECS 洞察-SysOM 系統診斷
https://cmsnext.console.aliyun.com/next/region/cn-shanghai/wo...

[3] 操作系統控制枱實例納管
https://help.aliyun.com/zh/alinux/user-guide/system-managemen...

[4] 操作系統控制枱 Java 內存診斷
https://help.aliyun.com/zh/alinux/user-guide/java-memory-diag...

[5] 操作系統控制枱熱點追蹤
https://help.aliyun.com/zh/alinux/user-guide/process-hotspot-...

[6] 操作系統控制枱熱點對比分析
https://help.aliyun.com/zh/alinux/user-guide/hot-spot-compara...
