全球能源轉型中，風電、光伏等可再生能源因間歇性給電網帶來挑戰，儲能系統成為關鍵支撐且需規模化應用。但傳統儲能運維模式效率低、響應慢、成本高，難以滿足需求，因此構建集實時監控、智能預警等功能於一體的儲能運維管理平台，是實現儲能精細化管理、提升效益、保障能源系統穩定的核心舉措。
效果展示
基於圖撲軟件自主研發的 HT for Web 產品搭建智慧儲能站運維管理平台，利用其強大的數據可視化和實時監控能力，實現對儲能系統設備狀態、運行數據、運維流程及資源調度的全面整合與優化。
平台旨在提高儲能設備運維效率與故障響應速度，優化儲能資產全生命週期管理流程，支持多場景下的遠程運維與智能決策，促進儲能系統安全穩定運行與經濟效益提升，通過數字化、智能化手段，推動儲能產業向精細化、高效化運營模式轉型。
系統分析
場景總覽

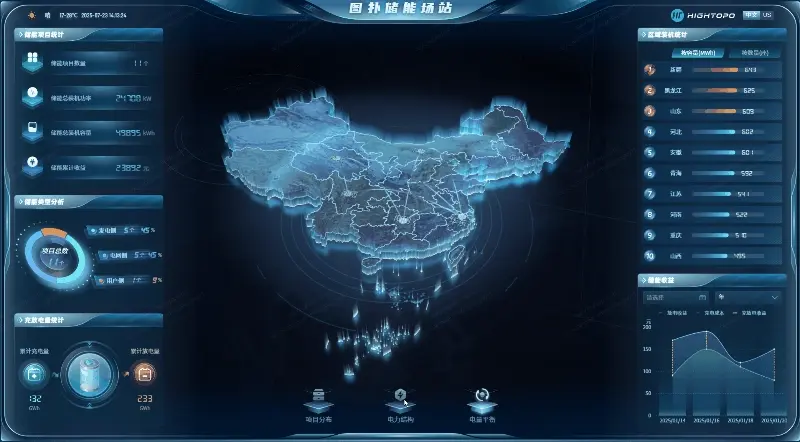

案例首頁展示了圖撲儲能場站的各類關鍵信息。包括儲能項目統計，如項目數量、總裝機功率等；儲能類型分析，含發電側等項目佔比；充放電量統計及區域裝機統計等。同時展示了儲能收益相關情況，整體通過數據和圖表直觀呈現儲能系統運營狀況。
項目分佈

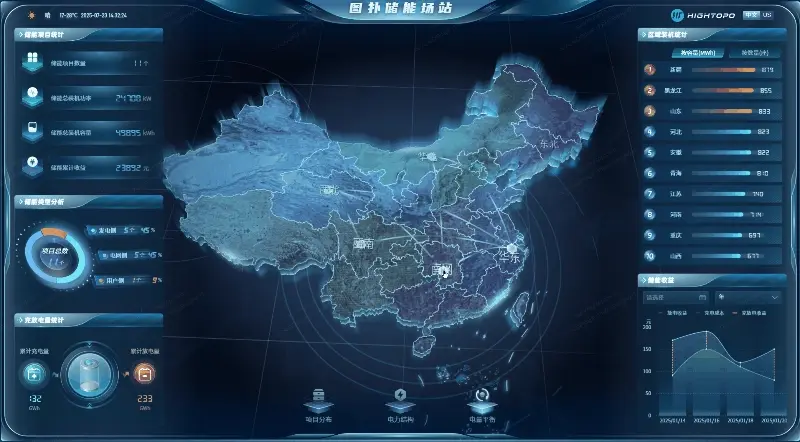

頁面中間以三維地圖直觀展示各儲能項目分佈，用户可清晰查看不同區域項目的具體地理位置，彷彿整個項目網絡平鋪眼前。

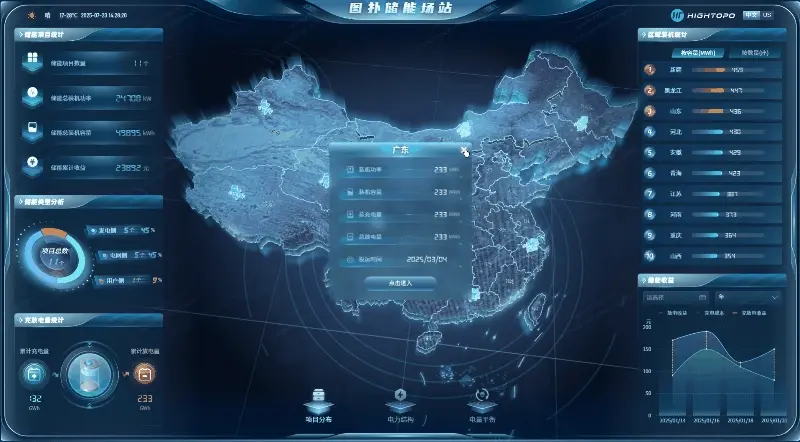

當用户對某一儲能項目感興趣時，只需點擊其在地圖上的對應位置，就能快速查看該項目的裝機功率、容量、總充放電量、投運時間等詳細信息，還可通過界面按鈕進入儲能場站數字孿生界面，深入瞭解場站內部情況，方便監控、運維等操作。
電力結構

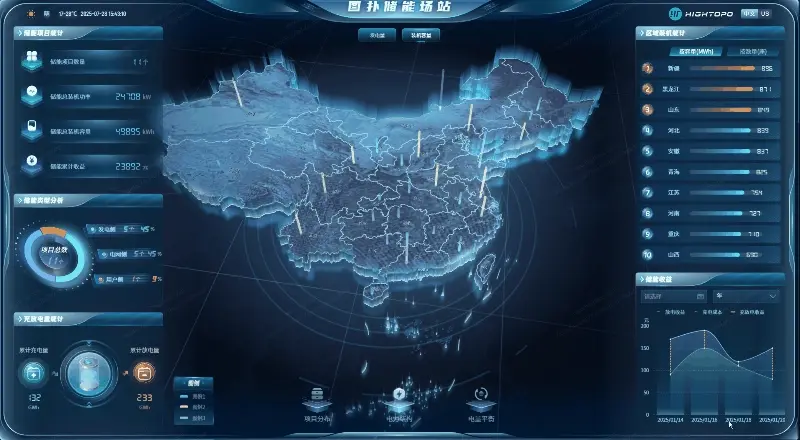

切換至電力結構視圖後，各省地圖以三維柱狀圖呈現累計發電量與裝機容量，數據越高則柱狀圖越高、顏色越深。鼠標懸浮目標省份時，區域板塊突出顯示，彈窗展示火電、風電等分項及總和數據。
電量平衡
切換至電量平衡視圖，華北、東北、華中、華東、西北、西南、南網這七大電網區域以不同色塊標註區分。動態飛線展示跨區及省間交易流向，飛線的粗細或顏色變化體現電量規模差異，直觀呈現出電力流動與平衡狀況。
圖撲軟件自研的 HT for Web 產品包含 2D 編輯器與 UI 庫，擁有豐富的圖表、圖形以及設計元素，能夠將儲能電站系統的各項管理數據，從相對複雜、抽象的狀態轉化為可視化形式，以更直觀、更易於理解的方式呈現出來。
儲能場站總覽

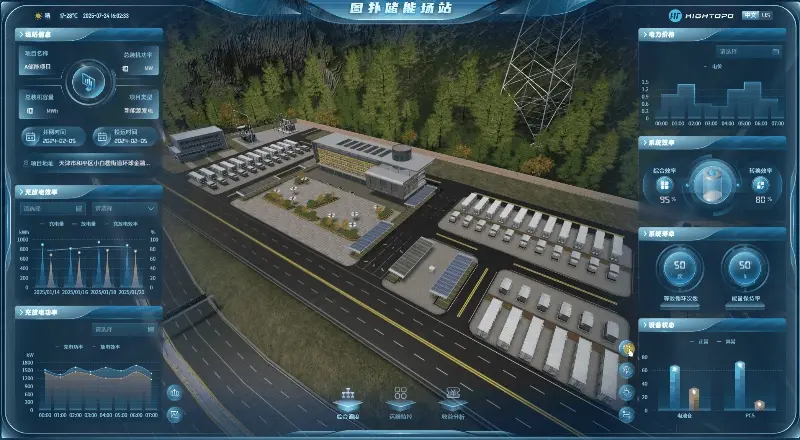

通過首頁下鑽來到儲能場站頁面，在該頁面展示場站相關詳細信息，按不同業務側重點分為綜合調度、運維監控、收益分析三個頁面。
同時可結合 HT 三維場景，實現電池餘量熱力圖、無人機巡檢、天氣模擬、充放電線路等動態效果。
綜合調度

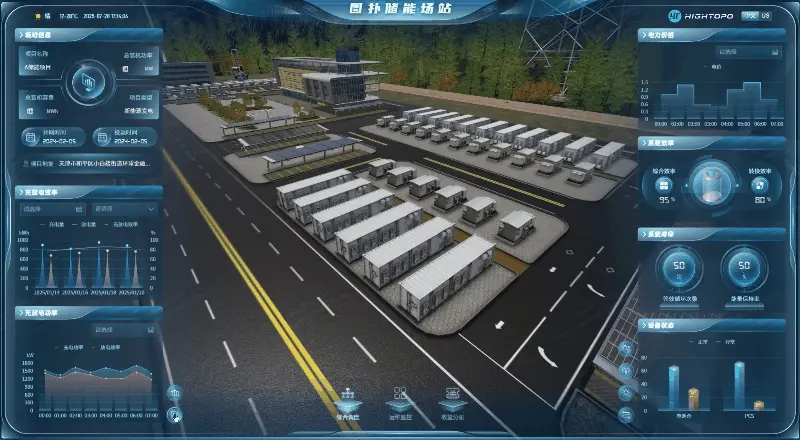

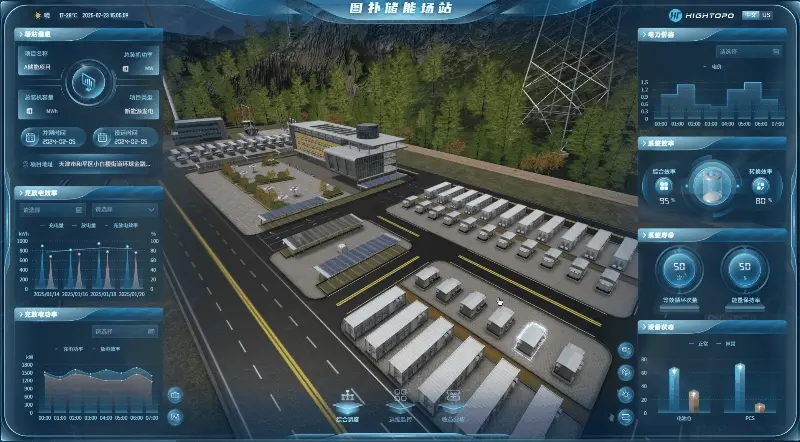

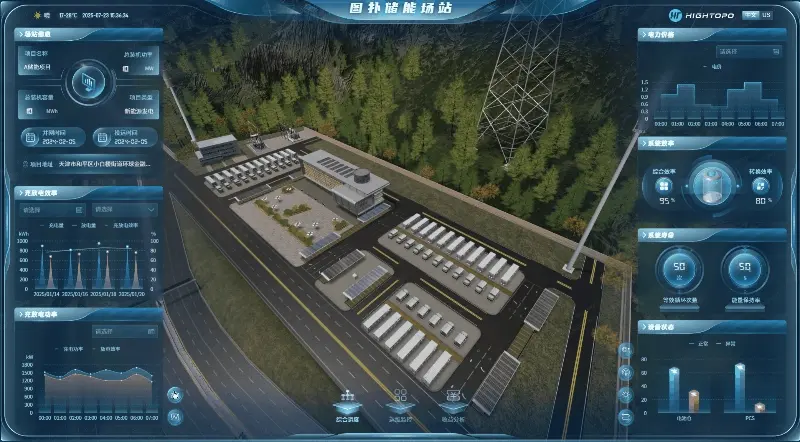

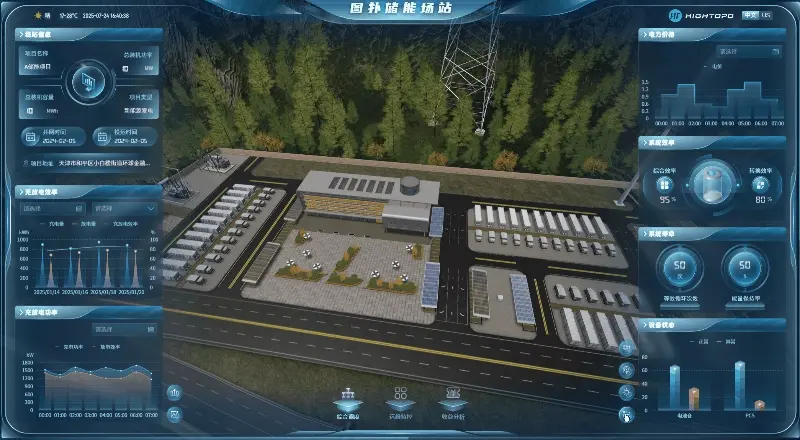

綜合調度頁面利用圖撲 HT 豐富的圖表組件來展示，頁面中間呈現場站 3D 模型，左側以圖表形式展示場站基本信息、充放電效率及功率數據，右側則呈現項目信息、電力價格、系統效率等參數。
峯平谷圖表
峯平谷系統圖表展示一年 12 個月每天 24 小時的峯平谷係數，以此區分不同時段電力負荷特性：峯時係數高（需求高）、平時係數適中（需求中等）、谷時係數低（需求低）。其作用包括合理調度電力、制定分時電價等，對電力系統經濟運行和資源配置至關重要。
充放負荷圖
充放負荷圖展示一天的充電功率、放電功率、用户負荷功率及 SOC 的變化，可用於運行優化、系統性能評估、經濟效益分析和電網交互等多方面分析決策，為儲能系統運行、維護、經濟分析及電網交互提供重要依據。
運維監控

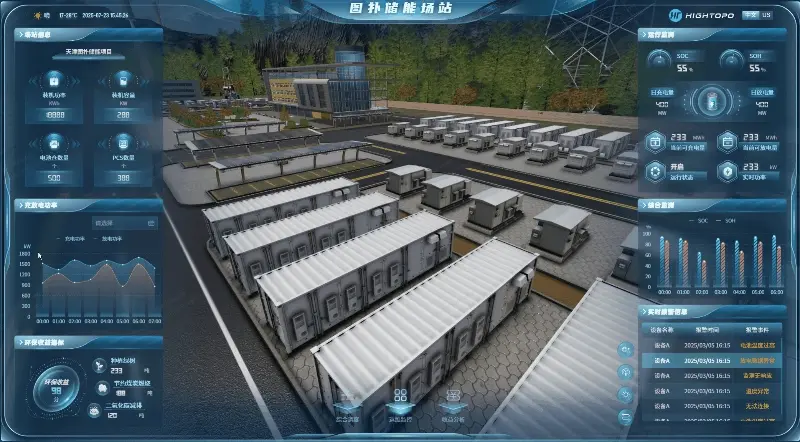

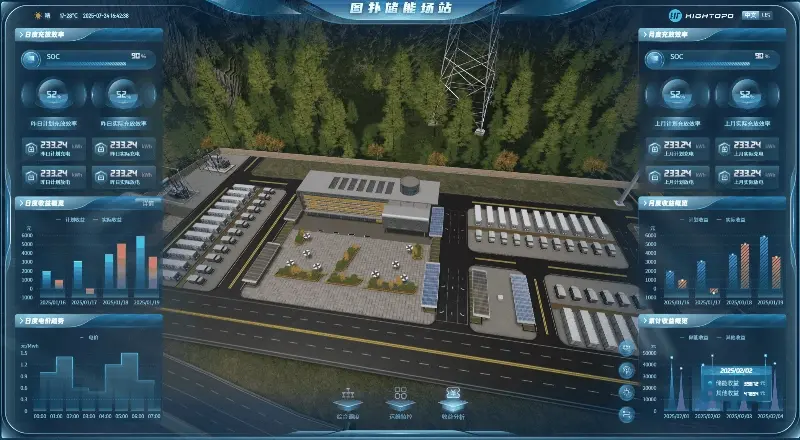

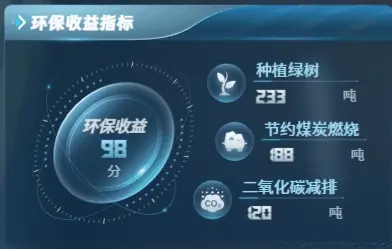

圖撲 HT 儲能場站運維監控頁面主要展示運維監控方面內容，左側顯示場站基本信息、充放電功率、環保收益指標等，右側展示了運行監測、綜合監測、實時報警信息等內容。
這些數據和圖表全面呈現了儲能場站的運行狀態和相關指標，便於運維人員監控和管理。
收益分析
圖撲 HT 收益分析頁面展示了多種收益相關的數據。左側顯示日度和月度的充放電效率、收益概況和電價趨勢等信息，右側展示了月度和累計的收益概況。這些數據通過圖表和數值形式呈現，有助於瞭解儲能場站的收益情況。
電池餘量熱力圖

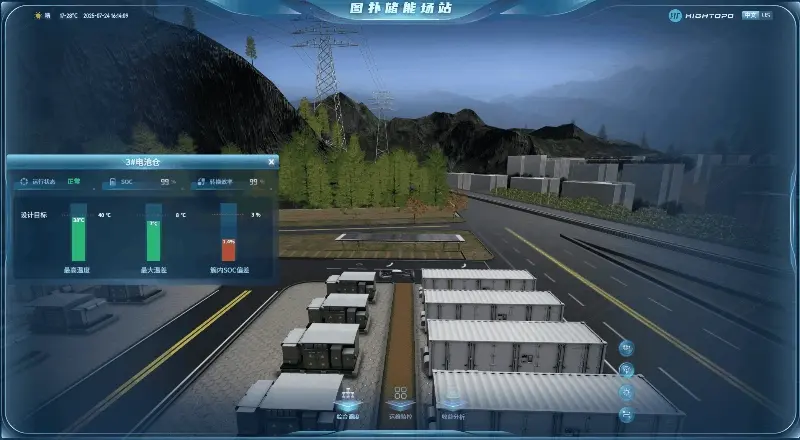

基於三維場站模型，HT 可視化系統可實時監測各儲能電池艙剩餘電量，並以三維熱力圖呈現分佈情況。不同顏色深度對應不同電量水平，便於管理人員快速識別高、低餘量電池艙位置，直觀掌握整體電量狀態，為調度、充電規劃及維護提供依據，提升場站運營效率。
無人機巡檢

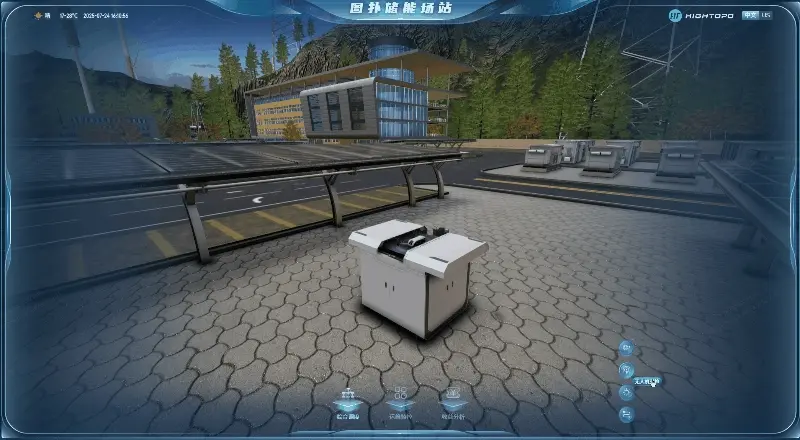

另外圖撲 HT 儲能場站搭建智能巡檢系統，可精準實現無人機巡檢。系統預設巡檢路徑後，無人機便按序對各電池艙全面檢測。
巡檢時，無人機通過搭載的高清攝像頭、紅外傳感器等設備，實時採集傳輸電池艙運行狀態信息，同步記錄 SOC、轉換效率、最高温度等關鍵數據。
該模式擺脱人工巡檢的空間限制，結合三維模型與實時數據疊加，能讓管理人員直觀追蹤巡檢進度和指標變化，高效助力發現電池艙異常，保障儲能系統穩定運行。
氣象模擬

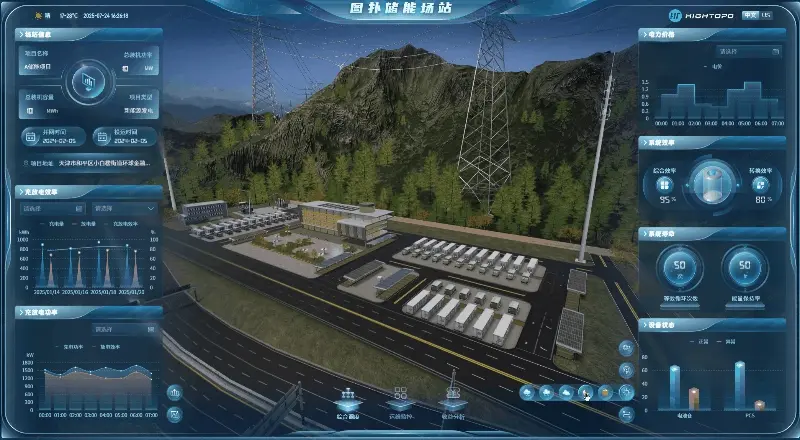

基於 HT 三維場站模型可實現氣象模擬功能，能呈現雨、雪、陰天、白天、黑天等場景。模擬中，場站內光影與物體表面狀態隨氣象動態變化，如雨天有雨滴，雪天有雪花飛舞。這不僅直觀展示不同氣象下場站狀態，還能結合設備參數分析對場站運行的影響，為制定應對策略提供參考。
充放電線路
在三維場站中，通過動態管道連線展示儲能電池艙的充放電線路和流向：
黃色管道表示放電，能看到能量往外輸出的流動狀態。
藍色管道表示充電，能顯示能量往裏輸入的情況。
這種方式便於管理人員快速看清各電池艙的充放電狀態，方便監控和調度。
儲能電池艙頁面

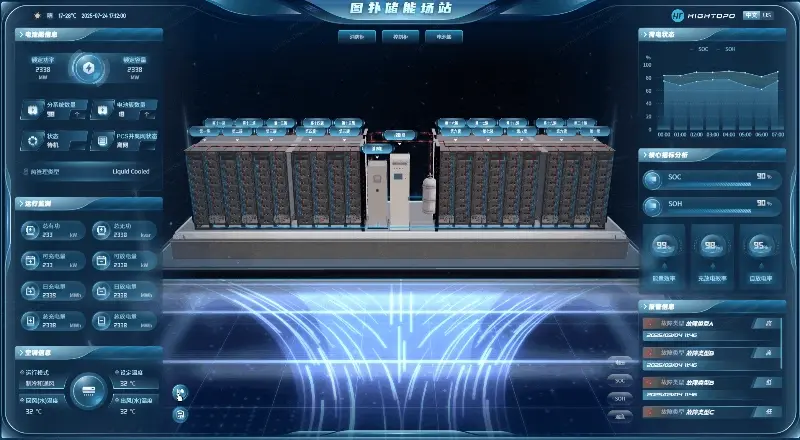

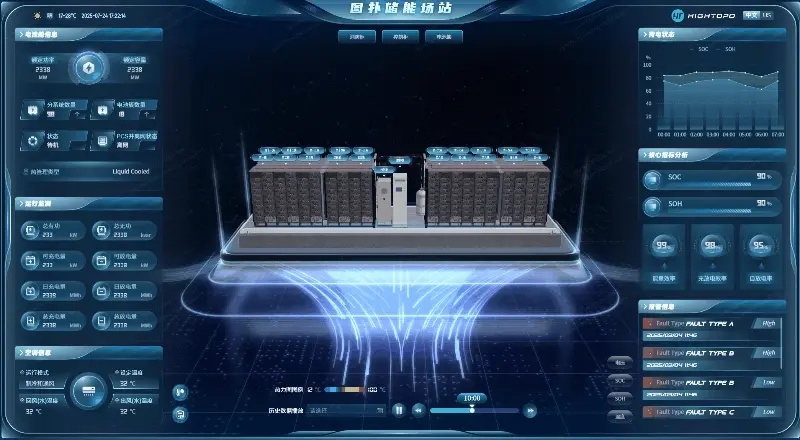

通過點擊電池艙，可進一步下鑽到儲能電池艙頁面，頁面中間動態展示內部設備分佈及電流流動效果。

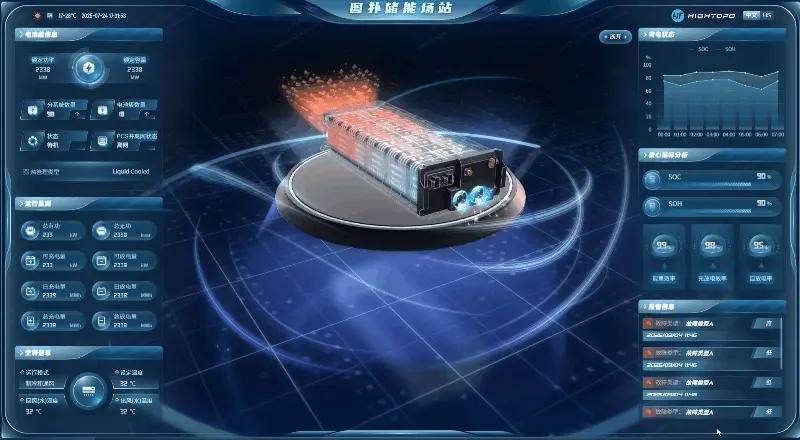

左側顯示電池艙信息、運行監測、空調信息等，右側展示了電池狀態、核心指標分析、報警信息等內容。通過這些豐富的數據和專業的展示，運維人員能夠全面、深入地瞭解儲能電池艙的運行情況，從而進行有效的監控和管理。
設備顯隱

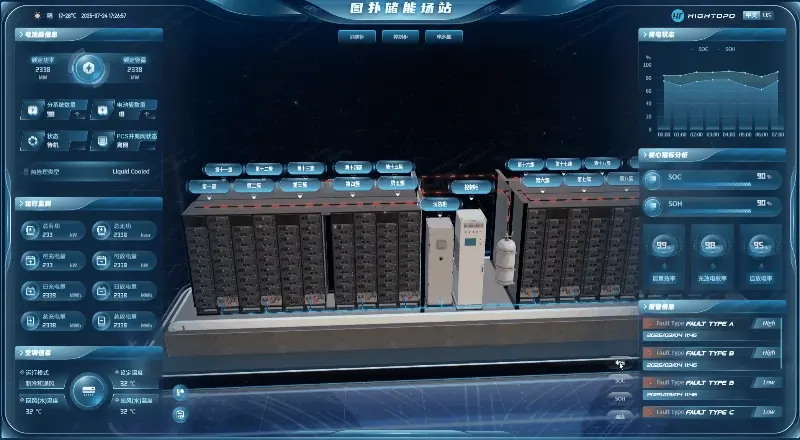

儲能艙內部設備具備獨立控制顯隱功能。 日常運維中，運維人員可按需顯示特定設備及相關數據，避免無關信息干擾，快速精準獲取所需數據，提高效率；系統故障時，能針對性顯示可能出問題的設備，助力快速定位故障源，減少排查時間，保障穩定運行。
設備信息

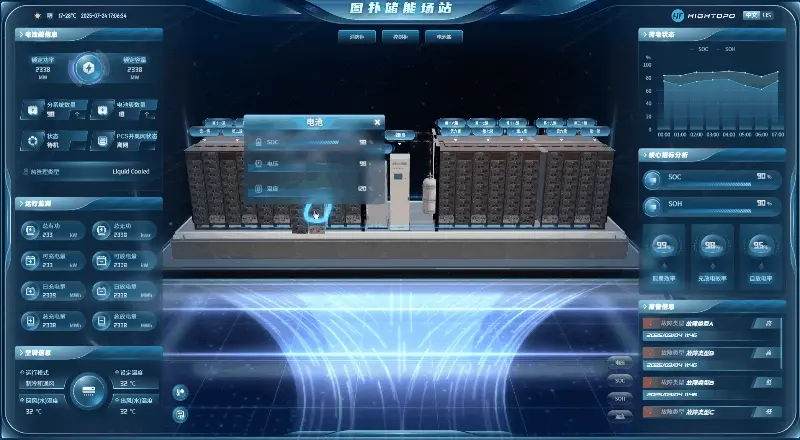

點擊電池簇和單個電池 Pack，可調出對應數據面板。這些數據反映電池運行狀態，便於運維人員發現異常、安排充放電，保障系統安全穩定運行。
多維數據概覽

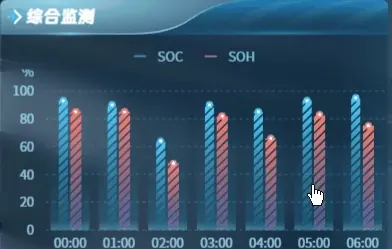

該功能可全面監測儲能系統狀態，主要從電壓、SOC、SOH、温度四個關鍵維度觀測，通過多維度監測能全面瞭解儲能系統情況。
點擊任意維度，各電池單元會直觀展示該維度的實時監測值，便於運維人員快速準確掌握每個電池單元的運行狀態，及時發現潛在問題，保障系統穩定高效運行。
温度熱力圖

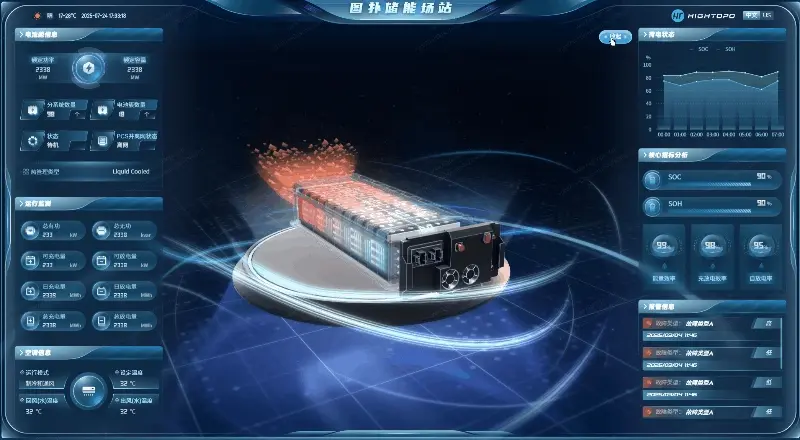

在電池艙頁面點擊温度熱力圖按鈕，系統會依據各電池單元實時温度數據，以熱力圖形式渲染呈現。不同顏色深度對應不同温度，便於管理人員直觀掌握艙內各電池單元温度分佈，快速識別異常區域，為及時採取降温或維護措施提供便利。
歷史數據追溯
歷史數據追溯功能便於瞭解電池簇過往温度狀況，選定特定時間可查詢並通過時間軸展示對應日期各時段温度變化，幫助管理人員直觀追溯温度波動軌跡，為分析運行規律、覆盤異常、評估性能衰減、優化充放電策略等提供數據依據，提升儲能系統運維效率與安全性。
電池 Pack 頁面
在電池艙的三維場景中，雙擊電池 Pack 可下鑽到單設備場景。通過右上角的展開 / 收起按鈕，能控制設備的拆解與復原，便於查看內部細節或迴歸整體形態。
同時，搭配氣流流動動畫效果，可形象展示散熱氣流的流動軌跡，助力運維人員更高效地感知和判斷設備運行狀態。
升壓變流艙

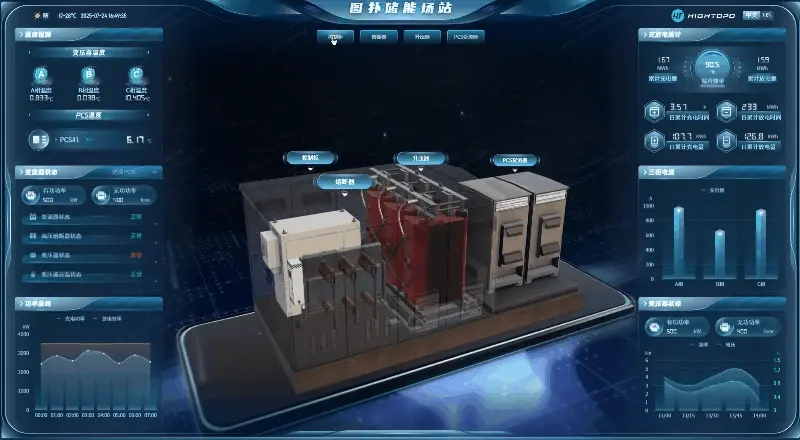

升壓變流艙頁面展示了豐富的設備運行信息。頁面中間是升壓變流艙的 3D 模型，支持單獨控制設備顯影功能。
左側有温度控制、變流器狀態等多個模塊，詳細列出變流器温度、有功功率等數據；右側展示充放電統計、三相電流等數據，均通過 HT 豐富的圖表和數值形式呈現，全面反映升壓變流艙的運行狀態。
圖撲軟件基於 Web 端的 UI/2D/3D、GIS、BIM 及 VR/AR 等可視化工具及平台，支持跨平台多端訪問，無論是 PC、PAD 或是智能手機打開瀏覽器，都可隨時流暢訪問案例場景。
總結
圖撲 HT 儲能運維管理平台通過實時數據採集和 3D 可視化，實時監測電池艙、升壓變流艙等運行參數並直觀展示，還可藉助歷史數據追溯分析潛在故障、及時預警，同時提供設備操作控制與充放電管理功能。
助力企業提升運營效率、降低成本，通過數據驅動優化決策，強化系統安全性與穩定性，為企業構建高效、智能的數字化儲能管理體系奠定基礎，加速整體數字化升級進程。
