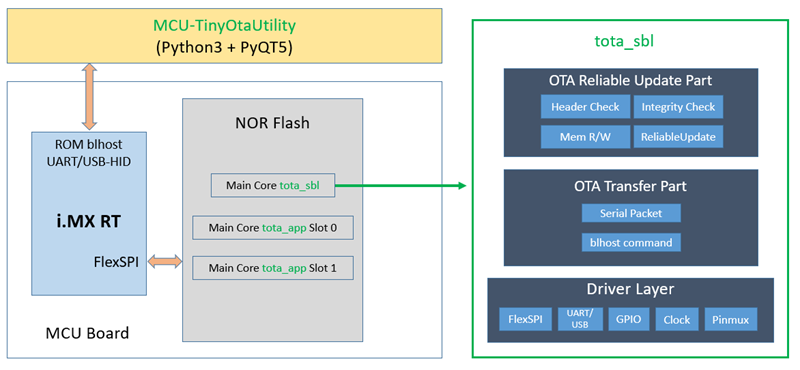

Tiny OTA 是一個針對 i.MX RT 系列的 OTA 參考設計，其包含 MCU 端固件（tota_sbl 和 tota_app）和 PC 端 GUI 工具（MCU-TinyOtaUtility）兩部分。

　　tota_sbl 是示例 bootloader 程序，其由 MCU ROM 引導啓動，該程序負責檢查 OTA 標誌、校驗兩個 Slot 位置的 tota_app 完整性並選擇高版本跳轉執行，其也支持通過 blhost 協議與上位機通信以更新 tota_app。

　　tota_app 是示例 application 程序，其就是一個基於 SDK hello world XIP 工程的模板，用户可以基於此模板開發自己的應用。無論 Slot 0 還是 Slot 1 位置的 application 均共享同一個鏈接文件（即永遠被搬移到 Slot 0 位置處運行）。

　　MCU-TinyOtaUtility 是基於 PyQT5 的上位機工具，其支持 tota_sbl 和 tota_app 的加 OTA 頭操作，還能與 MCU ROM 進行通信以實現 tota_sbl 和 tota_app 的燒寫，同時也支持對 Flash 進行一般讀寫擦操作。

一、特性概述

Tiny OTA 工具：

1. 支持i.MXRT117x
2. 支持i.MXRT118x
3. 支持NOR Flash一般讀寫擦操作
4. 支持UART&USB blhost協議與MCU ROM通信
5. 支持bootloader程序加頭(slot0,1 app start, Magic)與下載
6. 支持application程序加頭(Len, CRC32, Version, Magic)與下載

Tiny OTA 固件：

1. 支持i.MXRT117x
2. 支持i.MXRT118x
4. 支持主核示例程序（對於雙核MCU而言）
4. BL: 僅支持FlexSPI1 XIP application程序管理 (永遠從slot 0位置啓動)
5. BL: 支持CRC32-MPEG2校驗以判斷application完整性
6. BL: 複用軟件reliable update流程(來自於Kinetis Bootloader)
7. BL: 5秒超時內通過UART&USB blhost與上位機通信，否則跳轉進application執行

二、MCU端固件

固件地址 https://github.com/JayHeng/imxrt-tiny-ota-fw/archive/refs/tags/v1.0.zip
IDE版本：IAR EWARM v9.70.1

2.1 tota_app

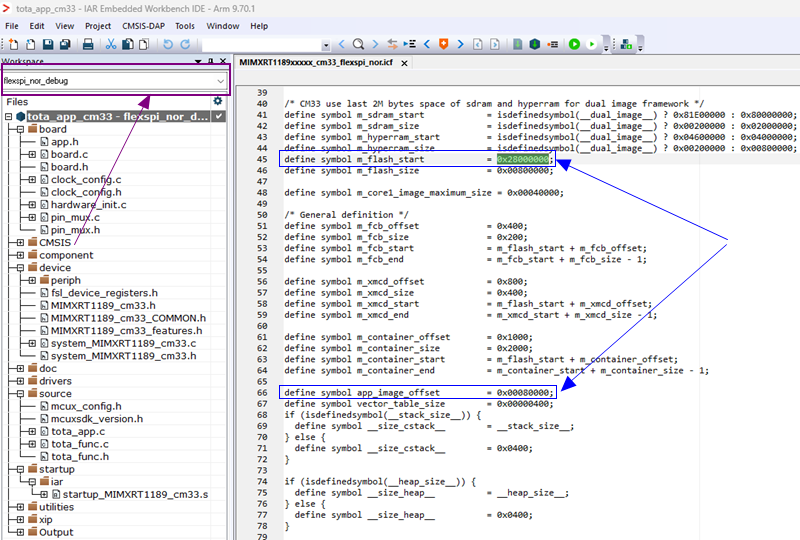

　　使用 IAR 打開 \imxrt-tiny-ota-fw\targets\imxrt1180\apps\tota_app\cm33 工程（基於SDK hello world XIP 工程），切換到 flex_nor_debug target（工程選項裏已經設置了 XIP_BOOT_HEADER_ENABLE=0，即生成的 binary 就是裸的 ARM 程序），當前在其鏈接文件裏設定 ARM 程序起始地址在 FlexSPI1 Flash 的 0x28080000 處，編譯生成 tota_app_cm33.bin（bin 起始地址就是 0x28080000），用户可根據需要修改 tota_app 工程鏈接文件裏的 app_image_offset 值。

define symbol m_flash_start            = 0x28000000;
define symbol app_image_offset         = 0x00080000;
define symbol m_text_start             = m_flash_start + app_image_offset;

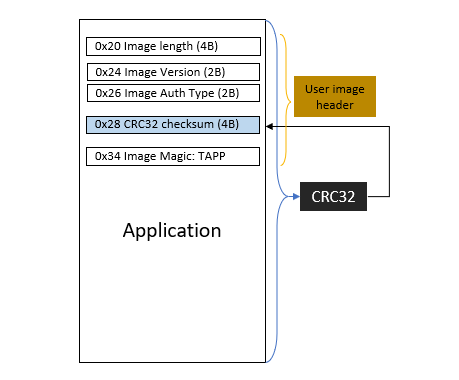

　　有了 tota_app_cm33.bin 之後，後續再通過 MCU-TinyOtaUtility 工具加上 OTA 頭（包含 Length、CRC32、Version、Magic）並將其燒寫到 Flash Slot0 或者 Slot1 位置（注意 Slot 0 對應偏移應與 app_image_offset 一致），OTA 信息位置複用了 ARM Vector Table 裏保留的如下幾個 Vector。

2.2 tota_sbl

　　使用 IAR 打開 \imxrt-tiny-ota-fw\targets\imxrt1180\apps\tota_sbl\cm33 工程（基於SDK flashloader 工程，但是對工程做了一些改動，增加了 ROM boot header，鏈接文件也從 RAM target 改成了標準 XIP target，此外還使能了黑科技，即利用 IDE 特性將除了 init_data_bss 代碼之外的 RO 段全部搬移到 RAM 執行，這樣方便運行後續因 application 搬移需要的 Flash 擦寫操作），當前在其鏈接文件裏設定 ARM 程序起始地址在 FlexSPI1 Flash 的 0x2800B000 處，編譯生成 tota_sbl_cm33.bin（注意 bin 起始地址是 0x28000400，因為包含 fcb 等啓動頭），一般來説我們無需修改 tota_sbl 工程鏈接文件。

define symbol m_flash_start            = 0x28000000;
define symbol app_image_offset         = 0x0000B000;
define symbol m_text_start             = m_flash_start + app_image_offset;

define symbol m_fcb_offset             = 0x400;
define symbol m_fcb_start              = m_flash_start + m_fcb_offset;

define symbol m_interrupts_ram_start   = 0x304A0000;

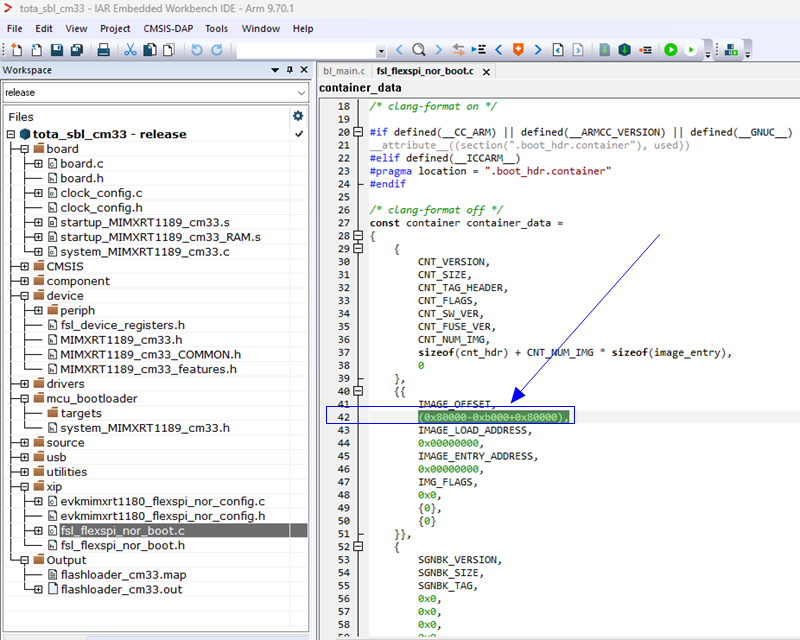

　　因為 RT1180 獨特的 TRDC 權限管理，在 tota_sbl 工程配套的 container 裏的 image_entry.size 長度需要覆蓋從 Flash 起始地址一直覆蓋到 Slot 0 全部空間，否則會影響 ROM 跳轉至 tota_sbl 以及 tota_sbl 跳轉到 tota_app 執行。這一點後續可改進為在 tota_sbl 裏設置 TRDC 權限來解決 tota_app 跳轉權限問題，這樣可以減小 container 裏的 image_entry.size 長度（僅需覆蓋 tota_sbl 空間即可）。

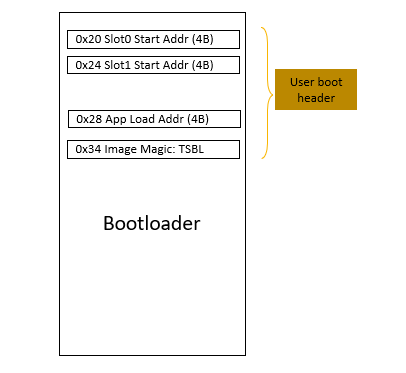

　　有了 tota_sbl_cm33.bin 之後，後續再通過 MCU-TinyOtaUtility 工具加上 OTA 頭（包含 slot0,1 app start, Magic）並將其燒寫到 Flash 起始位置（從 fcb 位置開始），OTA 信息位置依然複用了 ARM Vector Table 裏保留的如下幾個 Vector。這裏的 app load addr 參數功能暫時還未實現，後續可用於拓展支持靈活的 application 加載地址配置。

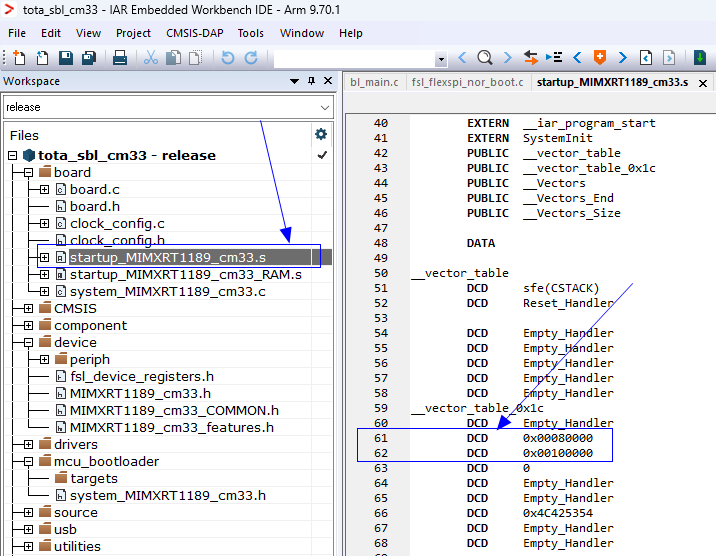

　　當 Flash Slot 0,1 處分別有了可用的 application，為了調試方便，我們也可以直接手動修改 tota_sbl 工程的 startup 文件裏的如下參數值，這樣可以直接在線下載調試 tota_sbl 工程，無需通過上位機工具來添加 OTA 頭以及燒寫。

2.3 SBL裏Reliable Update流程

　　當 SBL 裏 OTA 頭 Magic 校驗通過，且 slot 0,1 地址有效時，SBL 會執行 Reliable Update 流程。

1. 如果 slot 0,1 程序均無效（無 Magic 或者 CRC 校驗失敗），直接進入 ISP 模式等待上位機下載
2. 如果 slot 0 程序有效，slot 1 程序無效，5s 超時後跳轉至 slot 0 程序執行
3. 如果 slot 0 程序無效，slot 1 程序有效，將 slot 1 程序拷貝至 slot 0 位置，5s 超時後跳轉至 slot 0 程序執行
4. 如果 slot 0,1 程序均有效，判斷兩者的程序版本：
  - 如果 slot 0 版本不低於 slot 1 版本，5s 超時後跳轉至 slot 0 程序執行
  - 如果 slot 0 版本低於 slot 1 版本，將 slot 1 程序拷貝至 slot 0 位置，5s 超時後跳轉至 slot 0 程序執行

三、PC端GUI工具

工具地址 https://github.com/JayHeng/MCU-TinyOtaUtility/archive/refs/tags/v1.0.zip

3.1 建立連接

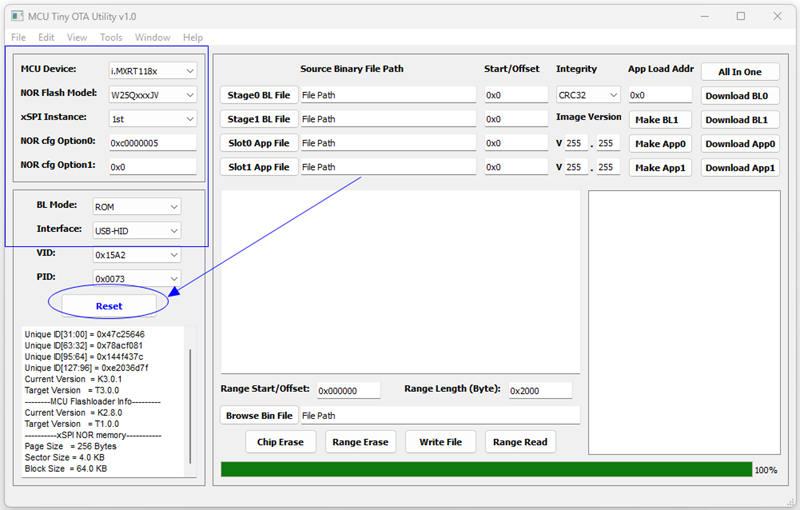

　　雙擊 \MCU-TinyOtaUtility\bin\MCU-TinyOtaUtility.exe 打開工具，根據目標板 Flash 連接情況做相應設置，將 RT1180-EVK 開發板啓動模式設置為 ISP 模式，然後連接上 UART 或者 USB cable，點擊 'Connect' 按鈕可在左下角信息框裏看到連接信息。

3.2 OTA下載

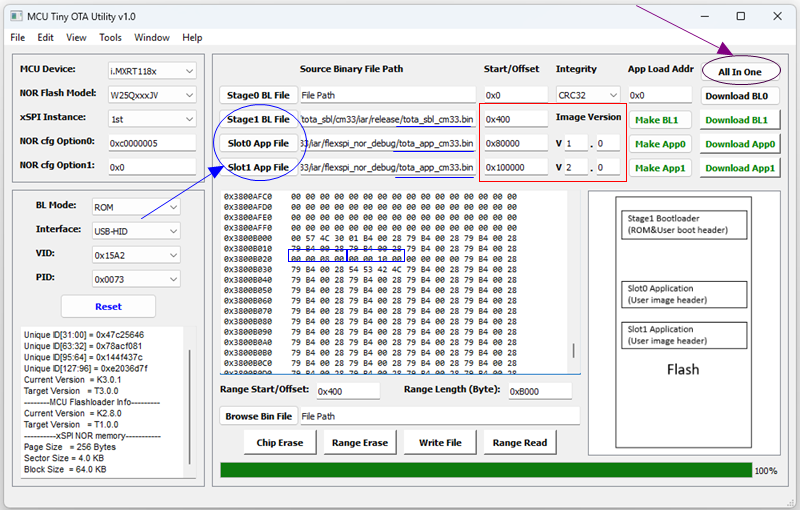

　　準備好了 tota_sbl_cm33.bin 以及 tota_app_cm33.bin 之後，可先點擊界面籃圈指示裏 'Stage1 BL File', 'Slot0/1 App File' 按鈕分別指向對應的路徑，這裏 Slot0/1 可用同一個 application binary 文件。然後設置紅框裏的 'start' 以及 'version' 參數，這裏 Stage1 BL 對應的偏移 0x400，以及 Slot0 App 對應的偏移 0x80000 應與對應工程鏈接文件設置匹配，而 Slot1 App 對應的偏移位置可自由設置；至於 Version 設置，目前最大支持 V255.255 即 2bytes 存儲。設置好了之後，最後點擊 'All In One' 按鈕即可完成三個文件的 OTA 頭添加以及下載（也可分步操作）。

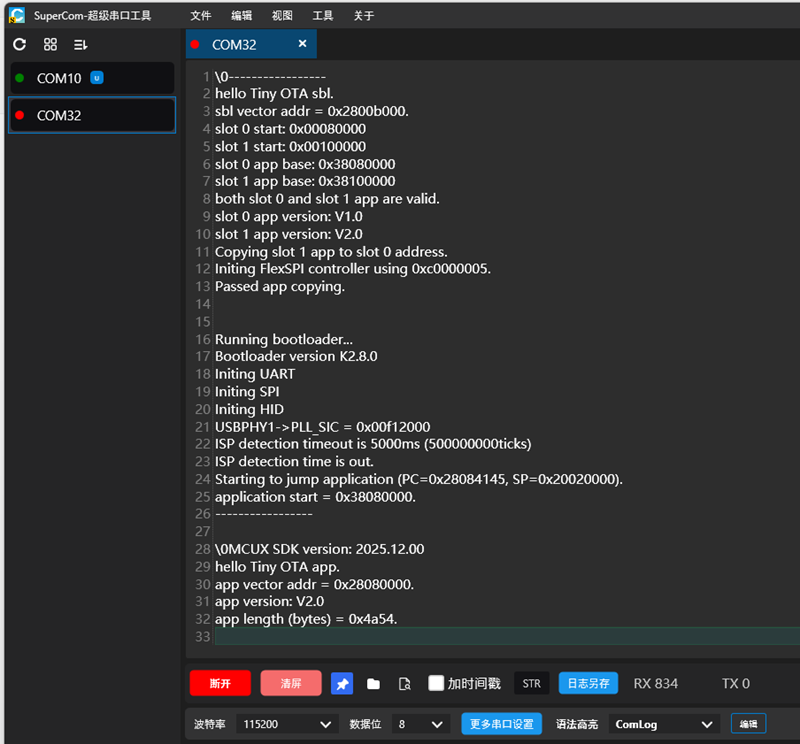

　　下載完成之後將 RT1180-EVK 開發板啓動模式設置為 Flash Boot 模式，打開串口調試助手可看如下打印信息，這裏設置的 slot 1 版本高於 slot 0，所以我們看到 sbl 將 slot 1 app 拷貝到了 slot 0 位置並跳轉執行。

3.3 一般Flash操作

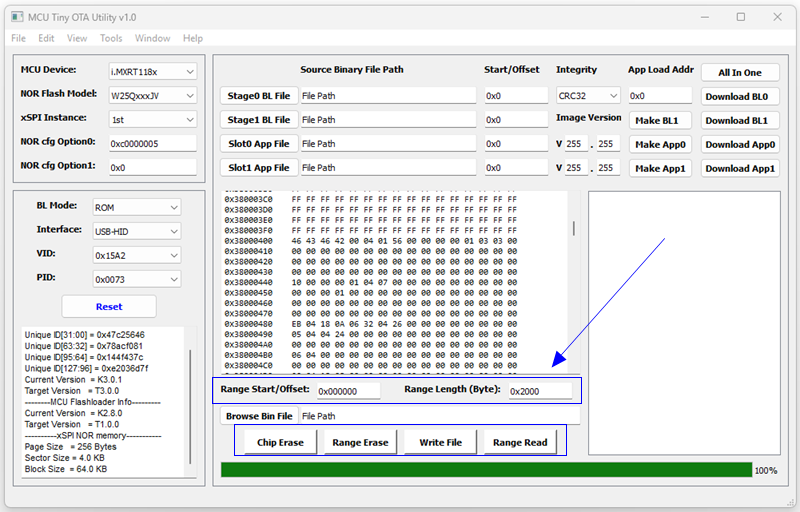

　　成功建立連接之後，可對 Flash 指定範圍進行一般讀寫擦操作，注意當前寫操作僅支持 binary 文件格式（.bin）。
