引言

小小的 Redis 大大的不簡單，本文將結合風控名單服務在使用 Redis 存儲數據時的數據結構設計及優化，並詳細分析 redis 底層實現對數據結構選型的重要性。

背景

先來交代下使用場景，在風控場景下，名單服務每時每刻都需要承受海量數據查詢。

名單檢索內容涉及維度非常廣：用户業務標識（UID）、手機號、身份證號、設備號、IMEI（International Mobile Equipment Identity, 國際移動設備識別碼）、Wifi Mac、IP 等等。用户的一次業務請求，在風控的中會擴散到多個名單維度，同時還需要在 RT（Response-time）上滿足業務場景訴求。

這就導致名單服務的構建需要承受住如下挑戰:

海量數據存儲：維度多，存儲內容尚可（是否命中），按照 X 個用户，Y 個維度，Z 個業務線（隔離），量級非常大
大流量、高併發：業務場景下任何存在風險敞口的點都需要評估過風控，每天決策峯值 TPS 過萬
極低耗時：留給名單服務的時間不多了，如果整體業務系統給風控決策的耗時是 200 ms，名單服務必須要在 30 ~ 50 ms 就得得到結果，否則將極大影響後續規則引擎的運算執行進度

如上系統要求其實在大數據系統架構下都是適用的，只是名單服務要的更極致而已。

在上一篇《風控核心子域——名單服務構建及挑戰》文章中已經介紹了名單服務設計，選用了 Redis 作為存儲，目前也只能是 Redis 能滿足名單服務場景的高性能訴求。同時也介紹了選擇用 Redis 中遇到的數據異常及高可用設計架構，忘了或者感興趣的朋友可以再回顧一遍。

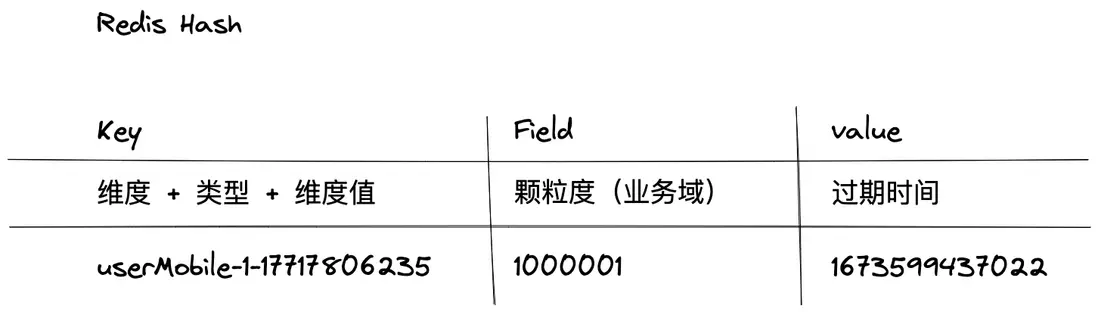

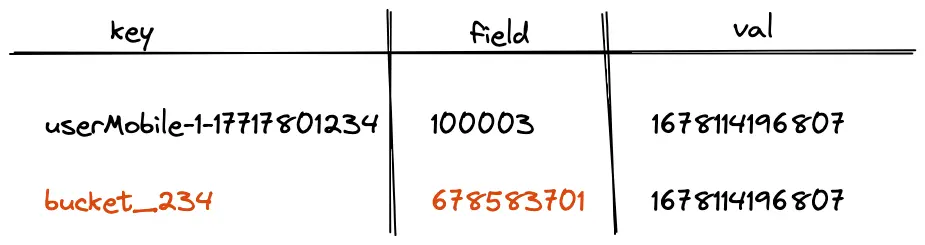

名單數據的存儲結構選用的是 Hash 存儲，結構如下：

在此我提出幾個疑問（不知道讀者看完後是否也有~）：

為何使用 Hash? 使用 set key-value 結構可以麼？
過期時間如何維護？set key-val 可以直接基於 expire 設置， hash 結構內過期的數據是如何刪除的？
當前設計架構，對 Redis 的內存消耗大概在什麼水位？可預見的未來能夠滿足業務的增長需求麼？

如果你也有這些疑問，那麼本篇文章將為你解惑，希望能有收穫。

Redis 是如何存儲數據的？

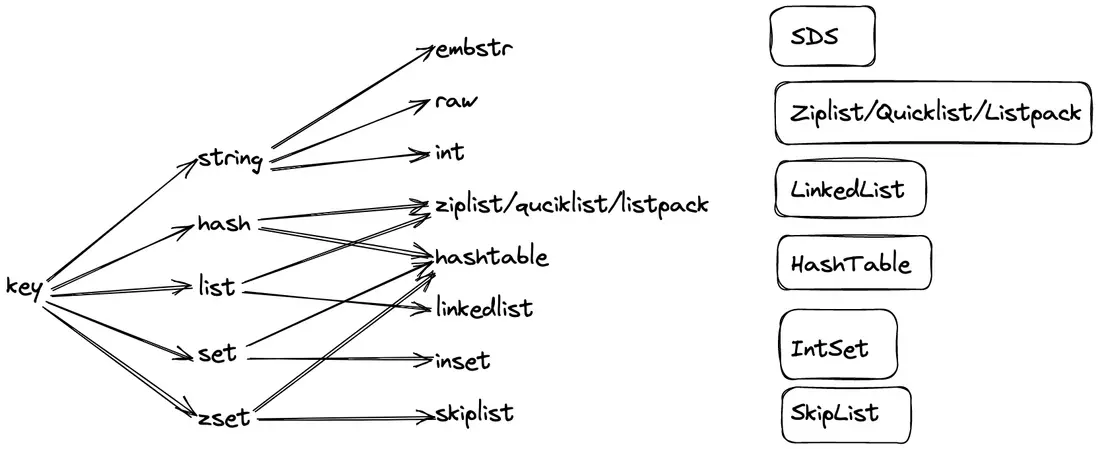

工欲善其事必先利其器，我們先將常用的 Redis 結構底層實現摸透，才能在使用上游刃有餘，由於本文在用的 redis 結構只會涉及到 string 和 hash，筆者僅分析這兩種，其它的讀者們感興趣可以自行搜索。

字符串存儲

string 是 redis 中最常用的存儲結構，redis 實現是是基於 C 語言，此處的字符串並不是直接使用 c 中的字符串，而是自己實現了一套 “SDS”（簡單動態字符串）。

struct sdshdr(
    //記錄 buf 數組中已使用字節的數量
    //等於 SDS 保存字符串的長度
    int len;
    //記錄 buf 數組中未使用字節的數量
    int free;
    //字節數組，用於保存字符串
    char buf[];
}

redis 的底層存儲會使用三種方式來存儲數據：**int**、**raw**和**embstr**

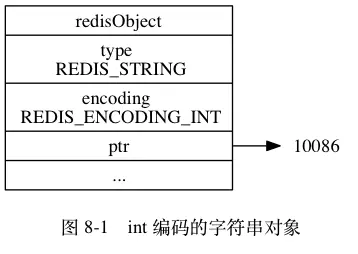

int 類型

存儲值：整形，且可以用 long 類型來表示的。舉例如下：

redis> OBJECT ENCODING number
"int"

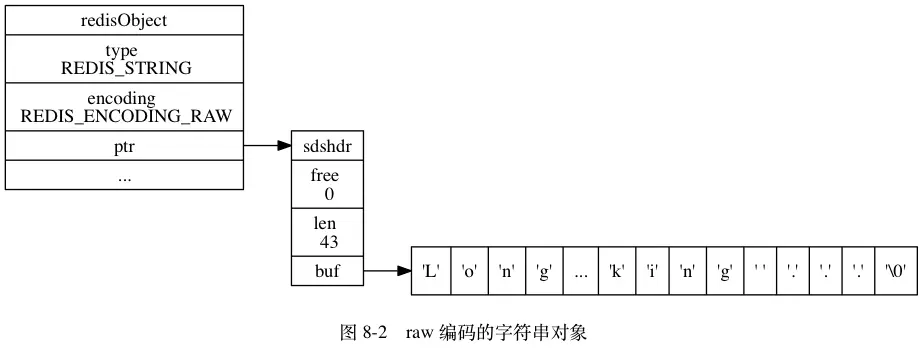

raw 類型

存儲值：字符串值，且字符串長度 > 39 字節的。舉例如下：

redis> SET story "Long, long, long ago there lived a king ..."
OK

redis> STRLEN story
(integer) 43

redis> OBJECT ENCODING story
"raw"

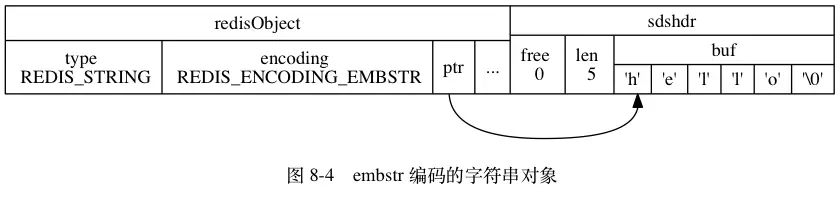

embstr 類型

存儲值：字符串值，且字符串長度 <= 39 字節的。

embstr 編碼的字符串對象在執行命令時，產生的效果和 raw 編碼的字符串對象執行命令時產生的效果是相同的，但使用 embstr 編碼的字符串對象來保存短字符串值有以下好處：

embstr 編碼將創建字符串對象所需的內存分配次數從 raw 編碼的兩次降低為一次。
釋放 embstr 編碼的字符串對象只需要調用一次內存釋放函數，而釋放 raw 編碼的字符串對象需要調用兩次內存釋放函數。
因為 embstr 編碼的字符串對象的所有數據都保存在一塊連續的內存裏面，所以這種編碼的字符串對象比起 raw 編碼的字符串對象能夠更好地利用緩存帶來的優勢。

舉例如下：

redis> SET msg "hello"
OK

redis> OBJECT ENCODING msg
"embstr"

總結如下（redis version > 3.2）：

值	編碼	佔用內存
可以用 long 類型保存的整數。	int	定長 8 字節
可以用 long double 類型保存的浮點數。	embstr 或者 raw	動態擴容的，每次擴容 1 倍，超過 1M 時，每次只擴容 1M。
字符串值，或者因為長度太大而沒辦法用 long 類型表示的整數，又或者因為長度太大而沒辦法用 long double 類型表示的浮點數。	embstr 或者 raw	用來存儲大於 44 個字節的字符串。

Hash 存儲

哈希對象的編碼可以是 ziplist 或者 hashtable 。

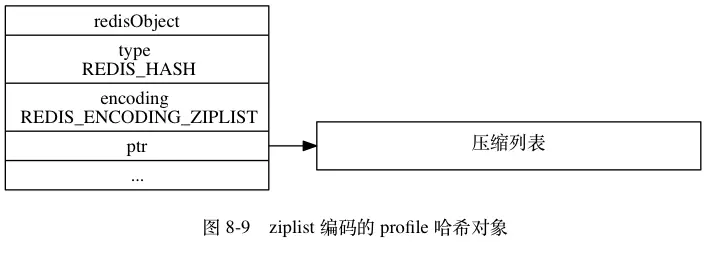

ziplist 類型

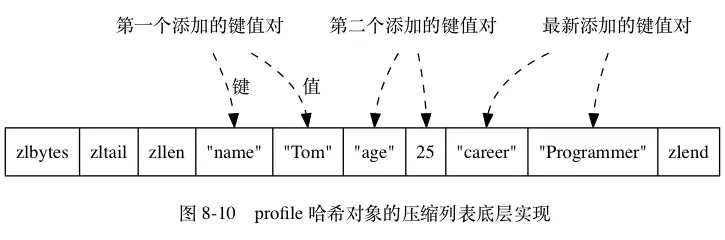

ziplist 編碼的哈希對象使用壓縮列表作為底層實現，每當有新的鍵值對要加入到哈希對象時，程序會先將保存了鍵的壓縮列表節點推入到壓縮列表表尾，然後再將保存了值的壓縮列表節點推入到壓縮列表表尾，因此：

保存了同一鍵值對的兩個節點總是緊挨在一起，保存鍵的節點在前，保存值的節點在後；
先添加到哈希對象中的鍵值對會被放在壓縮列表的表頭方向，而後來添加到哈希對象中的鍵值對會被放在壓縮列表的表尾方向。

舉例如下：

redis> HSET profile name "Tom"
(integer) 1

redis> HSET profile age 25
(integer) 1

redis> HSET profile career "Programmer"
(integer) 1

hashtable 類型

哈希對象中的每個鍵值對都使用一個字典鍵值對來保存：

字典的每個鍵都是一個字符串對象，對象中保存了鍵值對的鍵；
字典的每個值都是一個字符串對象，對象中保存了鍵值對的值。

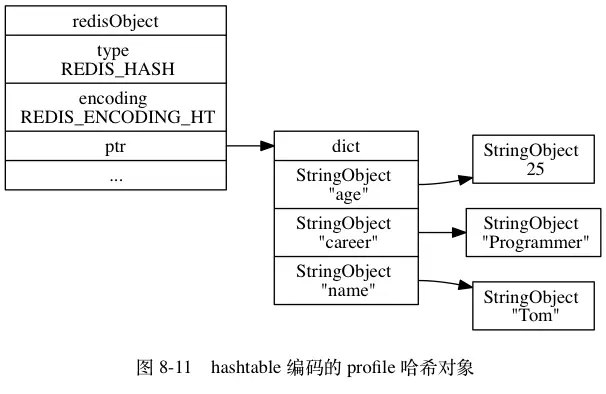

如果上述例子的底層存儲方式是 hashtable，那麼對象結構會如圖所示：

總結如下（redis version < 3.2，新版本的優化了使用 quicklist，更新的版本使用 listpack，道理一樣，此處以 ziplist 總結）:

值	編碼	佔用內存

注意：ziplist 兩個條件的上限值是可以修改的，具體請看配置文件 redis.conf 中關於 hash-max-ziplist-value 選項和 hash-max-ziplist-entries 選項的説明。

兩種數據結構，按照解釋，當 value 數量控制在 512 時，性能和單純的使用 hashtable 基本一致，value 數量在不超過 1024 時，性能只有極小的降低，然而內存的佔用 ziplist 比 hashtable 降低了 80% 左右。

名單服務改造

通過如上的分析，我們得出兩個重要結論：

key 或者 val 使用編碼是 int 類型時（8 個字節），要比編碼使用 string 即 raw|embstr 要省很多空間
使用 ziplist 存儲，要比使用 key-value 節省巨大的空間

分析一下名單服務支撐的業務數據量，假設有 5 億個用户（可能非活躍，就假設全量），每個用户衍生出 10 個名單維度（手機號、身份證、設備等等），每個維度再衍生出 10 個沙盒隔離環境（業務線、渠道等等），那麼總的數據量級在： 500 億左右。

分桶

500 億個值如果都存放在 hash 結構中，需要分散到不同的桶（bucket）中，每個桶最大不超過 512 個（這個可以自行配置，最好不超 1024 個，不然損失了查詢性能，配置過大後需要實際壓測檢驗）。從而避免 hash 的編碼從 ziplist 切換至 hashtable。

bucket 數量 = 500 億 / 512 = 97,656,250，即需要這麼多桶來承載，如果是 1024 個，則桶的量可縮小一倍，但是意義不大。

hash 算法選擇

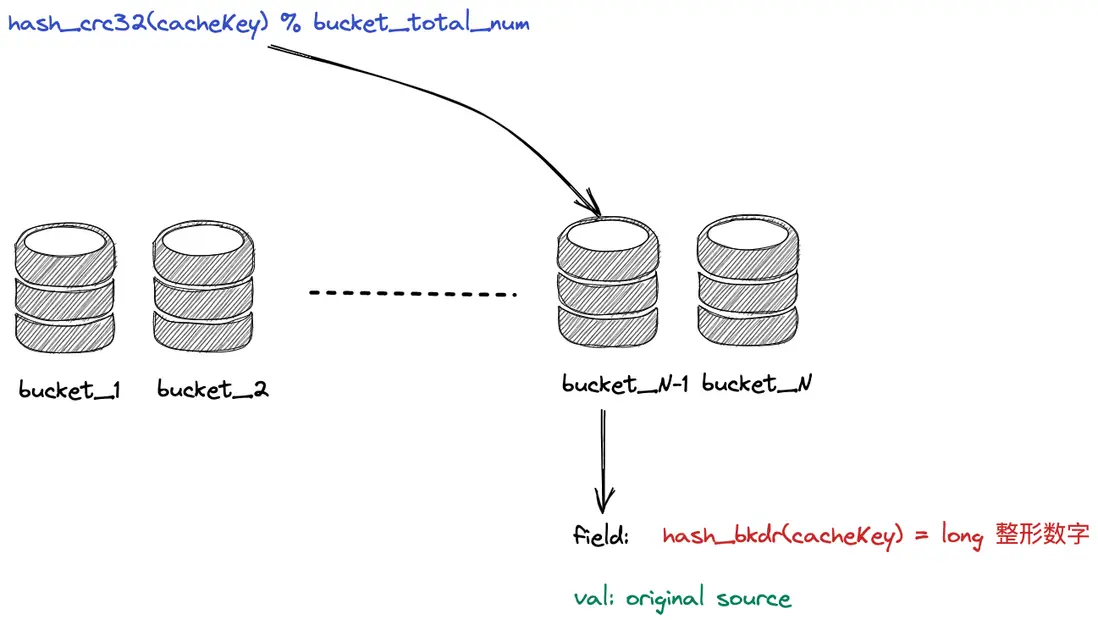

需要將這麼多維度的數據通過 hash 算法，均勻、離散的分攤到這些個 bucket 內，必須選擇業內比較有名且碰撞率不高的優秀算法。可以選擇 crc32(key) % bucketNum，得到該存在哪個 bucket 內，此時再使用 hash 算法（需要考慮前後兩次 hash 的碰撞率，建議選擇與分桶算法不一致）或者直接使用 Java 對象的 hashcode 作為 field 即可，整體效果如圖：

新老數據比對

我將用三種數據作比對，分別是：字符串直插、老的名單服務數據、新的數據結構

字符串直插

key = deviceHash-${名單類型}-${設備指紋}-${沙盒隔離標識}
val = 過期時間戳

模擬在同一個設備指紋下有 10 個業務域隔離，即需要插入 10 條數據

## 插入 10 條數據，此處省略剩餘 9 條
127.0.0.1:6379> set deviceHash-3-a313633418103bf58fe65b56bef28884e0ada768d20c94d69fc49ad618d92724-100000 1678157018608
OK

## 單條佔用內存大小（字節）
127.0.0.1:6379> memory usage deviceHash-3-a313633418103bf58fe65b56bef28884e0ada768d20c94d69fc49ad618d92724-100000
(integer) 136

## 編碼類型
127.0.0.1:6379> debug object deviceHash-3-a313633418103bf58fe65b56bef28884e0ada768d20c94d69fc49ad618d92724-100000
Value at:0xffffb9a7c0c0 refcount:1 encoding:int serializedlength:14 lru:439622 lru_seconds_idle:745

整體佔用內存（字節） = 136 * 10 = 1360

老名單服務數據結構

key = deviceHash-${名單類型}-${設備指紋}
field = ${沙盒隔離標識}
val = 過期時間戳

模擬在同一個設備指紋下有 10 個業務域隔離，即需要插入 10 條數據

## 插入 10 條數據，此處省略剩餘 9 條
127.0.0.1:6379> hset deviceHash-3-a313633418103bf58fe65b56bef28884e0ada768d20c94d69fc49ad618d92724 100000 1678157018608
(integer) 1

## 單條佔用內存大小（字節）
memory usage deviceHash-3-a313633418103bf58fe65b56bef28884e0ada768d20c94d69fc49ad618d92724
(integer) 296

## 編碼類型
127.0.0.1:6379> debug object deviceHash-3-a313633418103bf58fe65b56bef28884e0ada768d20c94d69fc49ad618d92724
Value at:0xffffb9a7c0d0 refcount:1 encoding:ziplist serializedlength:75 lru:439622 lru_seconds_idle:1168

整體佔用內存（字節） = 296
注：此處 hash 的 field 和 val 都為超 64 字節，滿足 ziplist 要求。

新名單服務數據結構

key = bucket_${取餘}
field = hash_long_method(deviceHash-${名單類型}-${設備指紋}-${沙盒隔離標識})
val = 過期時間戳

模擬在同一個設備指紋下有 10 個業務域隔離，即需要插入 10 條數據

## 插入 10 條數據，此處省略剩餘 9 條
127.0.0.1:6379> hset bucket_11 206652428 1678157018608
(integer) 1

## 單條佔用內存大小（字節）
127.0.0.1:6379> memory usage bucket_11
(integer) 248

## 編碼類型
127.0.0.1:6379> debug object bucket_11
Value at:0xffffb9a7c050 refcount:1 encoding:ziplist serializedlength:76 lru:439622 lru_seconds_idle:1214

整體佔用內存（字節） = 248（此處實際節省的是原始字符串作直接作為 key 所帶來的消耗）

可見，如上按照 500 億數據計算的話，去除 10 個沙盒隔離維度，則老方案需要 50 億個 hash 結構來存儲，新方案只需要不到 1 億個結構來存儲，節省的內存還是很客觀的。

由於名單服務比較特殊，field 和 val 都不大，假設業務上存儲的值超 64 字節或者 filed 個數超 512，轉變為 hashtable 的話，則新方案節省的就是巨量的內存。

總結

新的數據設計結構規避了如下幾個問題：

使用 Hash 是有代價的，底層如果是 hashtable 實現的話，會多用 25% 內存空間，畢竟空間換時間嘛
key 最好不用原始的字符串，更有勝者，長短不一，導致內存碎片，佔用空間情況更加嚴重
部分開發者喜歡原始字符串加 MD5 後得到 32 位字符，解決了內存碎片問題，但是相比於編碼是 int 類型，emstr 更佔用空間，畢竟前者只需固定 8 個字節
如上 value 我們只存儲了時間戳，即是 long 類型整數，沒有什麼好優化的，假設業務中需要存儲的是字符串，序列化 JSON 串等，應採用高效的 byte[] 壓縮算法，如 Protocol Buffers 等等

同時，在實施過程中也要注意一些問題：

hash 算法終歸是有碰撞率的，在一些不容許錯誤的（比如金融、風控）等場景下，需要一定的取捨
才有 hash 結構存儲數據，失去了 redis 天然的支持 expire 功能，需要自主維護數據的生命週期，比如在值中追加生命時間戳，整體的高可用也需要保證
