摘要：
在 Sceneform-EQR 項目中，原有對 Filament 的使用方式僅依賴官方預編譯產物，Native 層不可控且 SO 體積較大。
為提升工程可維護性並優化產物體積，本文記錄了在不修改 Filament Java API 的前提下，引入 Filament JNI 源碼、合併 filament-android / filament-utils-android / gltfio-android 三個模塊，並統一 JNI_OnLoad 的完整實踐過程。

Sceneform-EQR 集成 Filament JNI 源碼的工程優化實踐

結論：從 Java-only 依賴到 Native 一體化編譯，壓縮 SO 體積 35%+
so庫從4.3M壓縮至2.8M

倉庫地址：https://github.com/eqgis/Sceneform-EQR/tree/dev-withFilamentCpp

一、項目優化背景

1. Sceneform-EQR 與 Filament 的現狀

Sceneform-EQR 本質上是一個基於 Filament 的 Android 3D / AR 渲染框架。
在現有工程結構中：

Java 層：直接依賴 Filament 官方提供的 Java API
Native 層：使用官方預編譯好的 *.so / *.a 產物
Filament 模塊拆分：
- filament-android
- filament-utils-android
- gltfio-android

這種方式雖然接入成本低，但在實際工程中逐漸暴露出幾個問題。

2. 原有方案的痛點

（1）SO 體積偏大

Filament 官方 Android 產物以模塊級 so形式存在：

多個 so 文件
每個 so 內部存在一定符號冗餘
無法針對 Sceneform-EQR 的真實使用場景裁剪

最終 APK / AAR 體積不友好

（2）Native 層不可控

無法修改 JNI 註冊邏輯
無法裁剪不需要的 Native 功能
排查 Native Crash 時，只能“對着黑盒猜”

（3）後續深度定製受限

隨着 Sceneform-EQR 後續規劃：

自定義渲染管線
深度接入 glTF / IBL / 視頻紋理
可能修改 Filament JNI 行為

故：必須依賴 Native 源碼

3. 優化目標

綜合考慮，最終確定本次優化目標：

引入 Filament JNI 源碼
將 filament / utils / gltfio 三個模塊合併為一個 so
統一 JNI_OnLoad，消除多 so 衝突
在不修改 Java API 的前提下，完成底層重構
降低 SO 體積，提升工程可維護性

二、準備階段

1. 準備 Filament 源碼

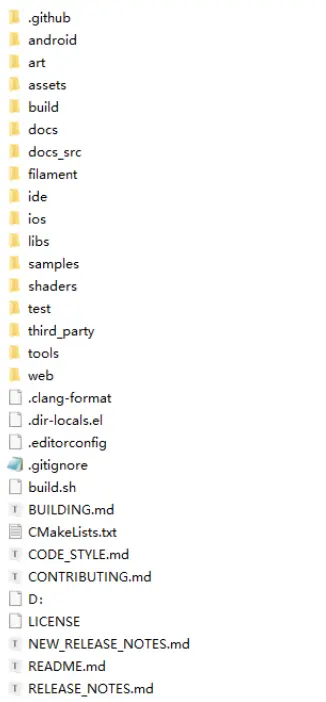

從官方倉庫獲取 Filament 源碼：

2. 獲取 Android Native 編譯產物

有兩種方式：

方式一：自行編譯 Filament

參考filament源碼工程的build.md，按步驟操作即可獲取

方式二：直接使用官方 Release

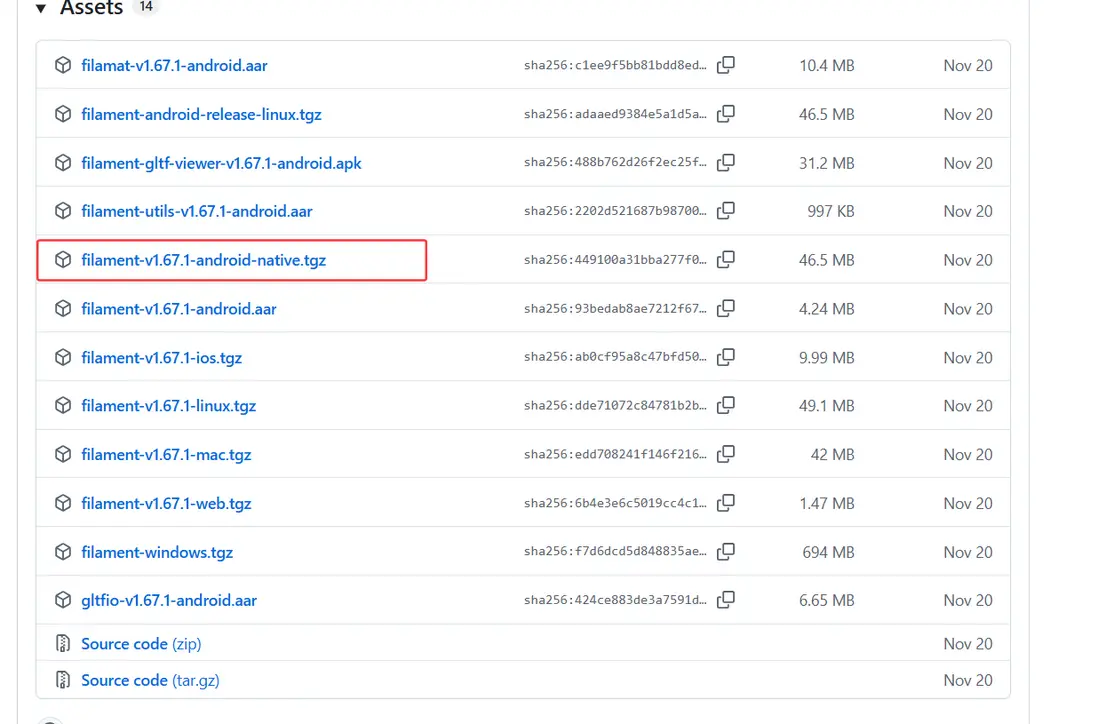

當前推薦方式二，直接下載官方 Release 中的 android-native 產物：

https://github.com/google/filament/releases

解壓後結構如下：

include/ → Filament 頭文件
lib/arm64-v8a/*.a → 靜態庫

三、代碼合併過程

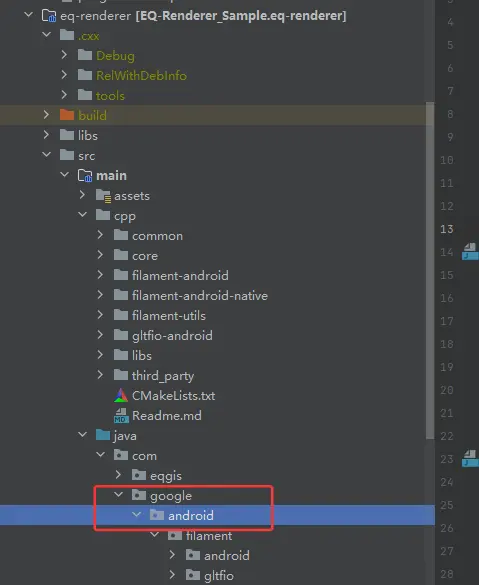

1. Java 層代碼合併

（1）覆蓋 Filament Java API

當前 Sceneform-EQR 未修改 Filament Java 源碼，因此可以直接覆蓋：

com.google.android.filament.android.*

⚠️ 後續 Sceneform-EQR 將會對 Java API 有定製，需通過 Git 進行差異合併。

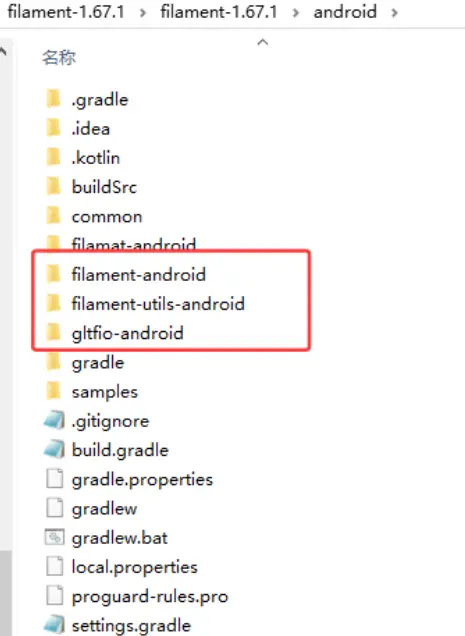

（2）合併三個 Android 模塊的 Java 源碼

將以下模塊中的 src/main/java 內容合併至 Sceneform-EQR：

filament-android
filament-utils-android
gltfio-android

2. JNI 源碼合併

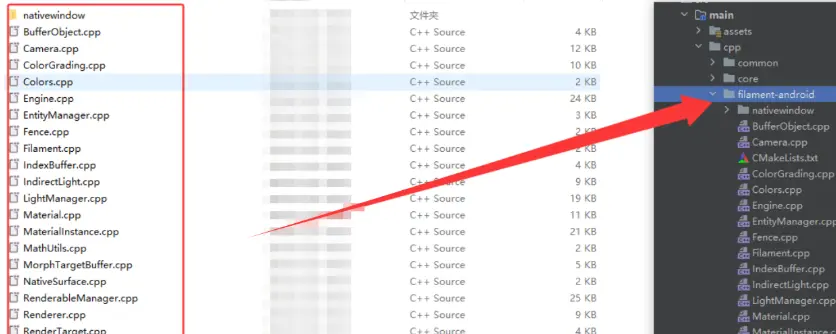

（1）拷貝 filament-android JNI 源碼

filament-1.67.1/android/filament-android/src/main/cpp

拷貝至：

Sceneform-eqr/cpp/filament-android

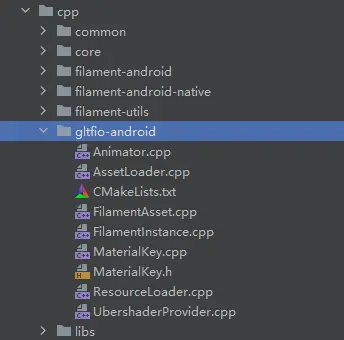

（2）同樣處理 gltfio / filament-utils

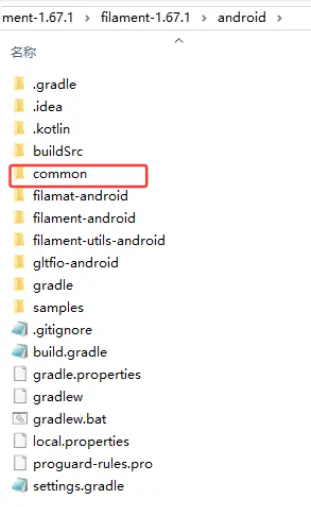

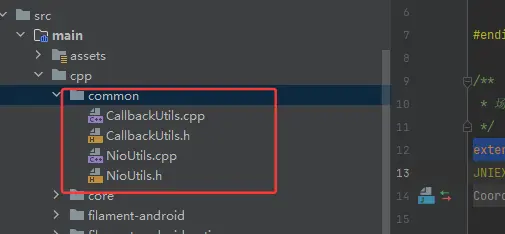

3. 拷貝 common 代碼

Filament JNI 依賴 common 層工具類：

拷貝至工程中

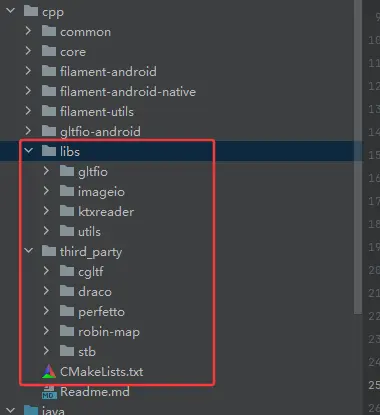

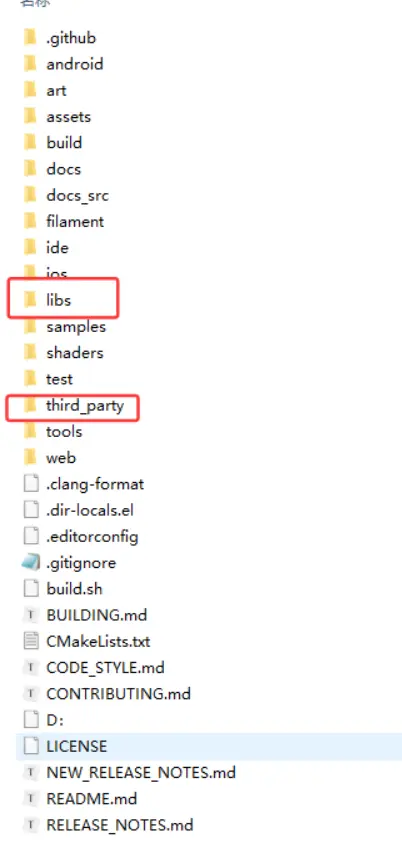

4. 拷貝 libs 與 third_party

從 Filament 源碼中拷貝 必要的依賴庫：

實踐建議：只拷貝編譯所需庫，避免 third_party 全量引入

四、解決 JNI_OnLoad 衝突（核心問題）

1. 問題本質

官方 Filament：

filament-android.so
filament-utils.so
gltfio.so

！！！每個模塊都有自己的 JNI_OnLoad！！！

而現在：

需要 合併為一個 so
只能存在一個 JNI_OnLoad

2. 解決思路

各模塊：
- 移除 JNI_OnLoad
- 提供 registerXXX() 方法
核心 so：
- 統一 JNI_OnLoad
- 手動調用各模塊註冊函數

3. 修改 Filament.cpp

extern "C"
JNIEXPORT jint registerFilament(JavaVM* vm, void* reserved) {
    JNIEnv* env;
    if (vm->GetEnv(reinterpret_cast<void**>(&env), JNI_VERSION_1_6) != JNI_OK) {
        return -1;
    }
    ::filament::VirtualMachineEnv::JNI_OnLoad(vm);
    return JNI_VERSION_1_6;
}

4. 修改 Utils.cpp（filament-utils）

extern "C"
JNIEXPORT jint registerUtils(JavaVM* vm, void*) {
    ...
    env->RegisterNatives(...)
    return JNI_VERSION_1_6;
}

5. 重寫統一 JNI_OnLoad

extern "C"
JNIEXPORT jint JNICALL JNI_OnLoad(JavaVM* vm, void*) {
    registerFilament(vm, nullptr);
    registerUtils(vm, nullptr);
    return JNI_VERSION_1_6;
}

五、Native 編譯配置

1. 引入 Filament 靜態庫

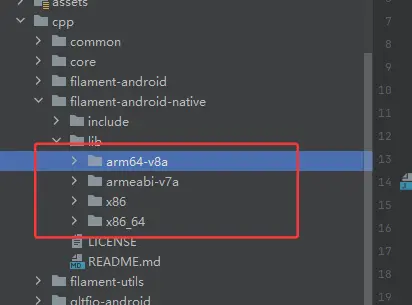

將 android-native 產物引入工程：

2. CMakeLists 配置

filament-android
跳轉至git查看：
https://github.com/eqgis/Sceneform-EQR/blob/dev-withFilamentCpp/Eq-Renderer/Android/eq-renderer/src/main/cpp/filament-android/CMakeLists.txt
gltfio-android
跳轉至git查看：
https://github.com/eqgis/Sceneform-EQR/blob/dev-withFilamentCpp/Eq-Renderer/Android/eq-renderer/src/main/cpp/gltfio-android/CMakeLists.txt
filament-utils-android
跳轉至git查看：
https://github.com/eqgis/Sceneform-EQR/blob/dev-withFilamentCpp/Eq-Renderer/Android/eq-renderer/src/main/cpp/filament-utils/CMakeLists.txt

！！！關鍵點：！！！

使用 STATIC IMPORTED
顯式指定 .a 路徑
嚴格控制 target_link_libraries 順序

3. 主模塊 whole-archive

target_link_libraries(eqr-core
    -Wl,--whole-archive
    filament-jni
    filament-utils-jni
    gltfio-jni
    -Wl,--no-whole-archive
)

否則部分 JNI 符號會被裁剪

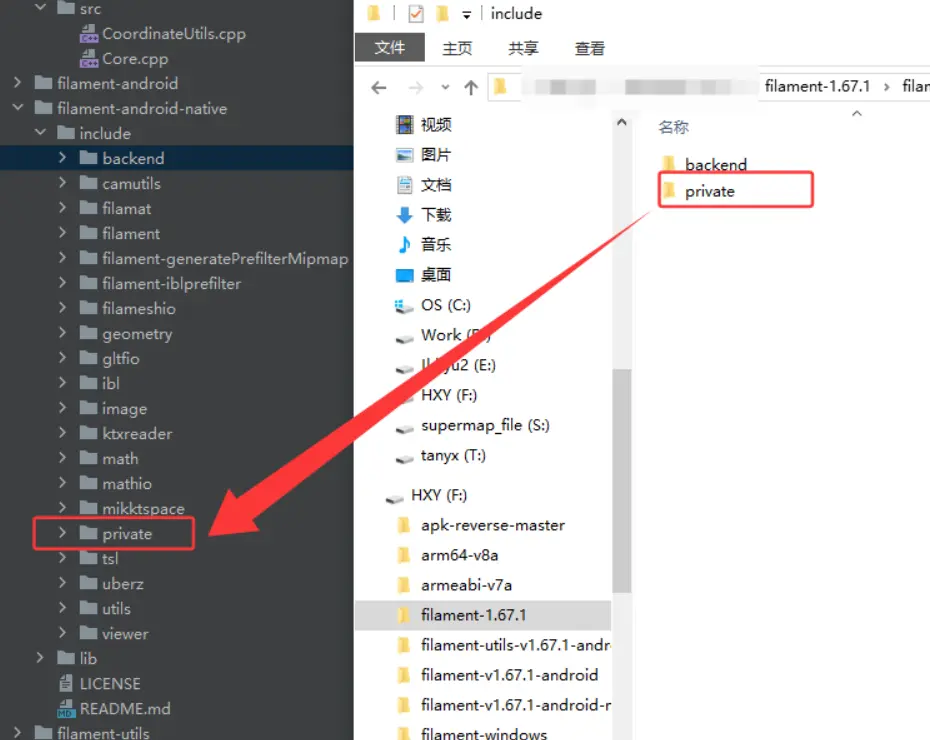

4. 頭文件缺失問題

Filament 1.67.1 中：

backend/private 未包含在 android-native

解決方案：

從 Filament 源碼工程補拷頭文件

補充説明：當前需採用ndk 27以上版本

六、編譯結果與優化收益

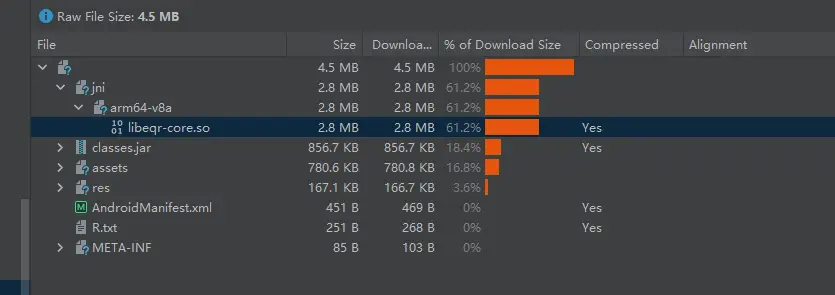

1. 最終 AAR 產物

2. SO 體積對比

方案	SO 大小
原多 so 方案	4.3 MB
合併 JNI 源碼後	2.8 MB

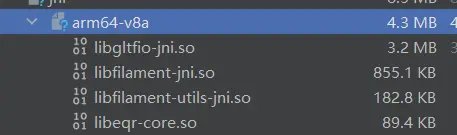

合併編譯前
合併編譯後

體積減少約 35%

七、小結

本次優化帶來的收益

SO 體積顯著下降
Native 層完全可控
JNI 註冊邏輯清晰統一
為 Sceneform-EQR 後續深度定製打下基礎

缺點：Sceneform-EQR升級filament的工作量增大，故以此文備忘~
