如何用一個端口同時暴露 HTTP1/2、gRPC、Dubbo 協議?

本文我們將介紹 Apache Dubbo 靈活的多協議設計原則，基於這一設計，在 Dubbo 框架底層可靈活的選用 HTTP/2、HTTP/REST、TCP、gRPC、JsonRPC、Hessian2 等任一 RPC 通信協議，同時享用統一的 API 與對等的服務治理能力。同時，我們還介紹了 Dubbo 的單端口多協議能力，也就是在單個端口同時監聽、處理多個協議，這對於簡化多協議同時發佈的場景非常有用。

不綁定 RPC 協議的設計原則

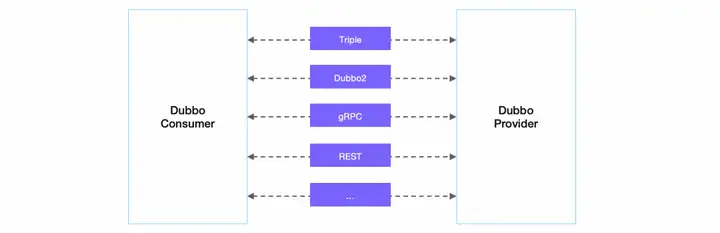

Dubbo 框架不綁定任何通信協議，你可以根據業務場景選擇 HTTP/2 通信協議，也可以選用 HTTP/REST、TCP（Dubbo2）、gRPC、JsonRPC、Hessian2 等官方支持的通信協議，如果以上協議都不能滿足需求，還可以非常方便的通過定製方式接入自定義協議。如果你想在一個應用內使用多個協議，也可以非常容易的做到，比如一個接口使用 HTTP/2 通信，另一個接口使用 TCP 通信，一個應用內發佈或調用多個使用不同協議的服務。

圖片

通過 Dubbo 框架的多協議支持，你可以做到：

  • 將任意通信協議無縫地接入 Dubbo 服務治理體系。Dubbo 體系下的所有通信協議，都可以享受到 Dubbo 的編程模型、服務發現、流量管控等優勢。比如 gRPC over Dubbo 的模式，服務治理、編程 API 都能夠零成本接入 Dubbo 體系。
  • 兼容不同技術棧，業務系統混合使用不同的服務框架、RPC 框架。比如有些服務使用 gRPC 或者 Spring Cloud 開發，有些服務使用 Dubbo 框架開發，通過 Dubbo 的多協議支持可以很好的實現互通。
  • 讓協議遷移變的更簡單。通過多協議、註冊中心的協調，可以快速滿足公司內協議遷移的需求。比如如從自研協議升級到 Dubbo 協議，Dubbo 協議自身升級，從 Dubbo 協議遷移到 gRPC，從 HTTP 遷移到 Dubbo 協議等。

官方接入的主流協議

HTTP/2 (Triple)

Triple 協議是 Dubbo3 發佈的面向雲原生時代的通信協議，它基於 HTTP/2 並且完全兼容 gRPC 協議，原生支持 Streaming 通信語義，自 Triple 協議開始，Dubbo 還支持基於 Protobuf 的服務定義與數據傳輸。Triple 具備更好的網關、代理穿透性，因此非常適合於跨網關、代理通信的部署架構，如服務網格等。Triple 協議的核心特性如下：

  • 支持 TLS 加密、Plaintext 明文數據傳輸
  • 支持反壓與限流
  • 支持 Streaming 流式通信

在編程與通信模型上，Triple 協議支持如下模式：

  • 消費端異步請求(Client Side Asynchronous Request-Response)
  • 提供端異步執行（Server Side Asynchronous Request-Response）
  • 消費端請求流（Request Streaming）
  • 提供端響應流（Response Streaming）
  • 雙向流式通信（Bidirectional Streaming）

TCP (Dubbo2)

Dubbo2 協議是基於 TCP 傳輸層協議之上構建的一套 RPC 通信協議，由於其緊湊、靈活、高性能的特點，在 Dubbo2 時代取得了非常廣泛的應用，是企業構建高性能、大規模微服務集羣的關鍵通信方案。在雲原生時代，我們更推薦使用通用性、穿透性更好的 Triple 協議。

gRPC

你可以用 Dubbo 開發和治理微服務，然後設置使用 gRPC 協議進行底層通信。但為什麼要這麼做那，與直接使用 gRPC 框架對比有什麼優勢？簡單的答案是，這是使用 gRPC 進行微服務開發的常用模式，具體請往下看。

gRPC 是谷歌開源的基於 HTTP/2 的通信協議，如同我們在產品對比[1]文檔中提到的，gRPC 的定位是通信協議與實現，是一款純粹的 RPC 框架，而 Dubbo 定位是一款微服務框架，為微服務實踐提供解決方案。因此，相比於 Dubbo，gRPC 相對欠缺了微服務編程模型、服務治理等能力的抽象。

在 Dubbo 體系下使用 gRPC 協議 (gRPC over Dubbo Framework) 是一個非常高效和輕量的選擇，它讓你既能使用原生的 gRPC 協議通信，又避免了基於 gRPC 進行二次定製與開發的複雜度 (二次開發與定製 gRPC，是很多企業規模化實踐後證實不可避免的環節，Dubbo 框架替開發者完成了這一步，讓開發者可以直接以最簡單的方式使用 gRPC)。

REST

微服務領域常用的一種通信模式是 HTTP + JSON，包括 Spring Cloud、Microprofile 等一些主流的微服務框架都默認使用的這種通信模式，Dubbo 同樣提供了對基於 HTTP 的編程、通信模式的支持。

其他通信協議

除了以上介紹的幾種協議之外，你還可以將以下協議運行在 Dubbo 之上。對 Dubbo 而言，只需要修改一行簡單的配置，就可以切換底層服務的通信協議，其他外圍 API 和治理能力不受影響。

  • Hessian2
  • Thrift
  • JsonRPC

單端口多協議

自 Dubbo 3.2 版本開始，Dubbo 提供了單個端口上的協議複用能力，通過調整 Protocol 配置即可實現。

比如在開啓 HTTP/2 (Triple) 協議 或 gRPC 協議後，如我們同時啓動端口複用，還可以在相同的端口上為服務增加 TCP (Dubbo2) 協議、Qos 協議的支持。這些所有流量的入口都在一個統一 port 端口， Dubbo 框架負責在端口之上識別不同的 RPC 協議，並進行處理器分發，從而實現單個端口上的協議複用。

對於需要處理多個協議的場景，端口複用非常有價值。它可以用於服務的協議遷移，並且可以節約端口以及相關的資源，減少運維的複雜性等。

實現原理

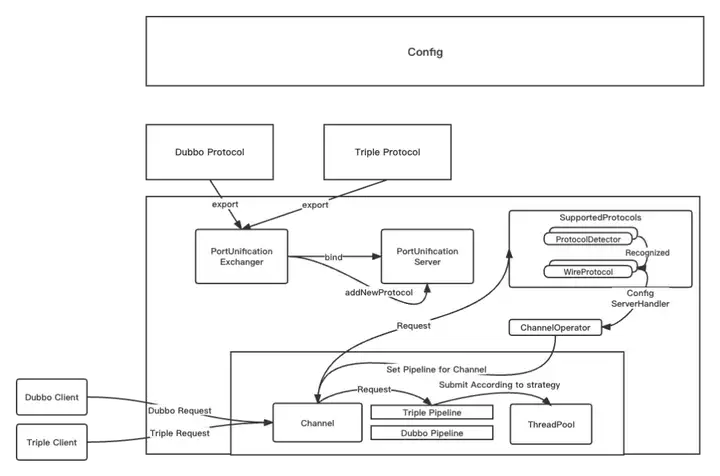

以下是端口複用實現的原理圖

圖片

  • 在服務的創建階段，通過從 Config 層獲取到服務導出的協議配置從而創建不同的 Protocol 對象進行導出。在導出的過程中，如果不是第一次創建端口複用的 Server，那麼 Exchanger 會將 Protcol 層傳遞的數據保存到 Server，用於後續處理該協議類型的消息。
  • 當客户端的消息傳遞過來後，首先會通過 Server 傳遞給 ProtocolDetector，如果完成了識別，那麼就會標記該客户端為對應的協議。並通過 WireProtocol 配置對應的處理邏輯，最後交給 ChannelOperator 完成底層的 IO 框架和對應的 Dubbo 框架的處理邏輯的綁定。
  • 以上的協議識別完成之後，Channel 已經確定瞭如何處理遠程的客户端消息，通過對應的 ServerPipeline 進行處理即可（在處理的過程中也會根據配置信息決定消息的處理線程）。

使用場景

以下是幾種常見的使用場景。

  • 最常用的是用於服務發現。這允許應用程序通過網絡發現服務，然後使用同一端口與它們通信，有助於降低網絡通信的複雜性，並使其更易於管理。
  • 可以用於負載平衡。這允許應用程序在多個遠程服務或服務集羣之間平衡負載，有助於提高服務的可擴展性、可靠性和可用性。
  • 可以用於服務監控。這允許應用程序監視遠程服務的運行狀況，並在服務出現故障或變得不可用時發出警報，有助於確保服務的可用性並減少停機時間。
參考用例：https://github.com/apache/dubbo-samples/tree/master/dubbo-samples-port-unification

使用方式

在同一主機上部署多個服務或需要通過負載均衡器訪問多個服務。

關於 Dubbo 支持的配置方式 配置説明[2]

服務多協議導出

ext-protocol 參數支持配置多個不同的協議，協議之間通過","進行分隔。

xml 配置

<dubbo:protocol name="dubbo" port="-1" ext-protocol="tri,"/>
<bean id="greetingService" class="org.apache.dubbo.demo.provider.GreetingServiceImpl"/>
<dubbo:service delay="5000" version="1.0.0" group="greeting" timeout="5000" interface="org.apache.dubbo.demo.GreetingService" ref="greetingService" protocol="dubbo"/>

API 配置

ProtocolConfig config = new ProtocolConfig(CommonConstants.TRIPLE, -1);

config.setExtProtocol(CommonConstants.DUBBO+",");

yaml 配置

dubbo:
  application:
    name: dubbo-springboot-demo-provider
  protocol:
    name: tri
    port: -1
    ext-protocol: dubbo,

properties 配置

dubbo.protocol.name=tri
dubbo.protocol.ext-protocol=dubbo,
dubbo.protocol.port=20880

Qos 接入

Qos 模塊導入

<dependency>
    <groupId>org.apache.dubbo</groupId>
    <artifactId>dubbo-qos</artifactId>
</dependency>

完成 Qos 模塊的導入之後，相關的配置項可參考 Qos 操作手冊[3]進行配置。

默認情況下，基於端口複用的 Qos 服務在模塊導入後是啓動的。

Qos 使用

將 Qos 協議接入到端口複用的場景下，需要在建立連接之後，客户端先向服務端發送消息，對比將 Qos 協議通過單個端口提供服務，端口複用版的 Qos 協議在處理 telnet 連接的情況下需要用户執行一些操作，完成協議識別（二選一）。

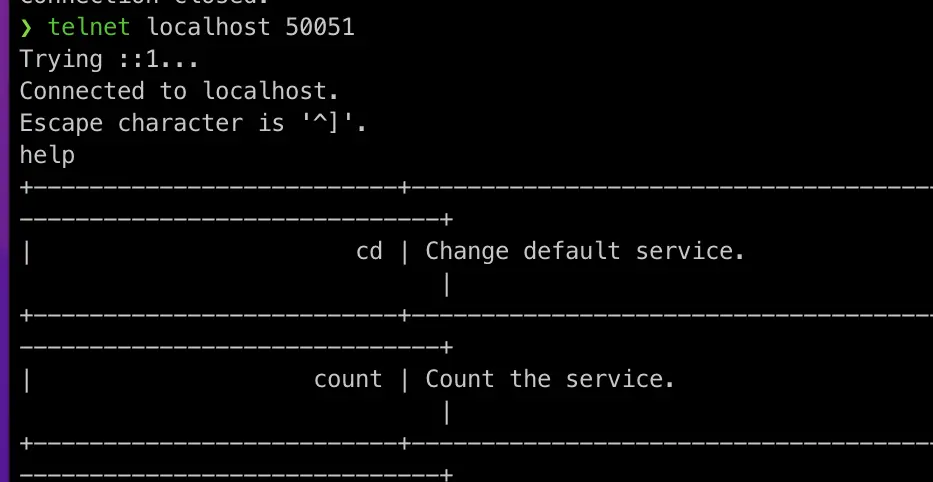

1.直接調用命令

直接調用 telnet 支持的命令也可以完成識別，在用户不熟悉的情況下可以調用 help 指令完成識別

圖片

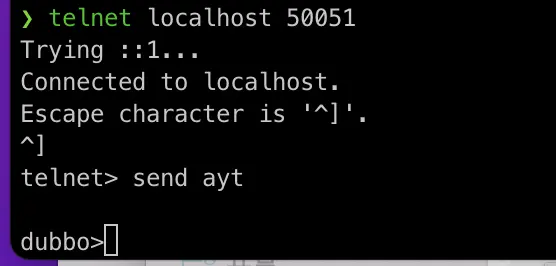

2.發送 telnet 命令識別

通過 telnet 命令建立連接之後，執行以下幾個步驟：

  1. 使用 crtl + "]" 進入到 telnet 交互界面(telnet 默認的 escape character)
  2. 調用 "send ayt" 向服務端發送特殊識別字段(為 telnet 協議的一個特殊字段)
  3. 回車完成消息發送並進入到 dubbo 的交互界面

圖片

服務引用

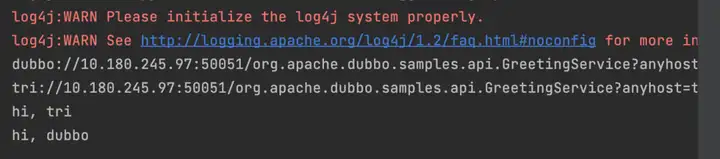

以 dubbo-samples-port-unification[4]中的例子作為基礎, 引用不同協議的服務和非端口複用情況下的配置是一致的，下面通過 Consumer 端的 InvokerListener 輸出調用過程中的 URL 信息。

ReferenceConfig<GreetingService> reference = new ReferenceConfig<>();
reference.setInterface(GreetingService.class);
reference.setListener("consumer");
reference.setProtocol(this.protocol);
// reference.setProtocol(CommonConstants.DUBBO);
// reference.setProtocol(CommonConstants.TRIPLE);

圖片

總結

對於微服務實踐中經常會遇到的多協議通信的場景，Dubbo 不綁定協議的設計讓用户可以靈活的選擇通信協議，整個協議選擇過程對上層 API 編碼與運維治理完全透明；對於要在一個集羣內同時處理多個協議的場景，Dubbo 的多協議支持也可以從容應對，而單端口的多協議複用支持進一步簡化了這一過程。

在接下來的一篇文章中，我們將詳細介紹如何在 Dubbo 框架中開發 gRPC 協議通信的服務，極大的簡化了 gRPC 微服務開發成本，避免了二次開發，為原生 gRPC 提供了統一的編程 API 與開箱即用的服務治理能力。

相關鏈接：

[1]產品對比https://cn.dubbo.apache.org/zh-cn/overview/what/xyz-difference/
[2]配置説明https://cn.dubbo.apache.org/zh-cn/overview/mannual/java-sdk/r...
[3]Qos 操作手冊https://cn.dubbo.apache.org/zh-cn/overview/mannual/java-sdk/r...
[4]dubbo-samples-port-unificationhttps://github.com/apache/dubbo-samples/tree/master/3-extensions/protocol/dubbo-samples-port-unification
