實戰案例
前面學習了VLAN以及鏈路劃分的規則，這一篇來掌握掌握如何應用到工作中去，就當做一個小的項目或者工作中的需求認證對待，會很有很大幫助的

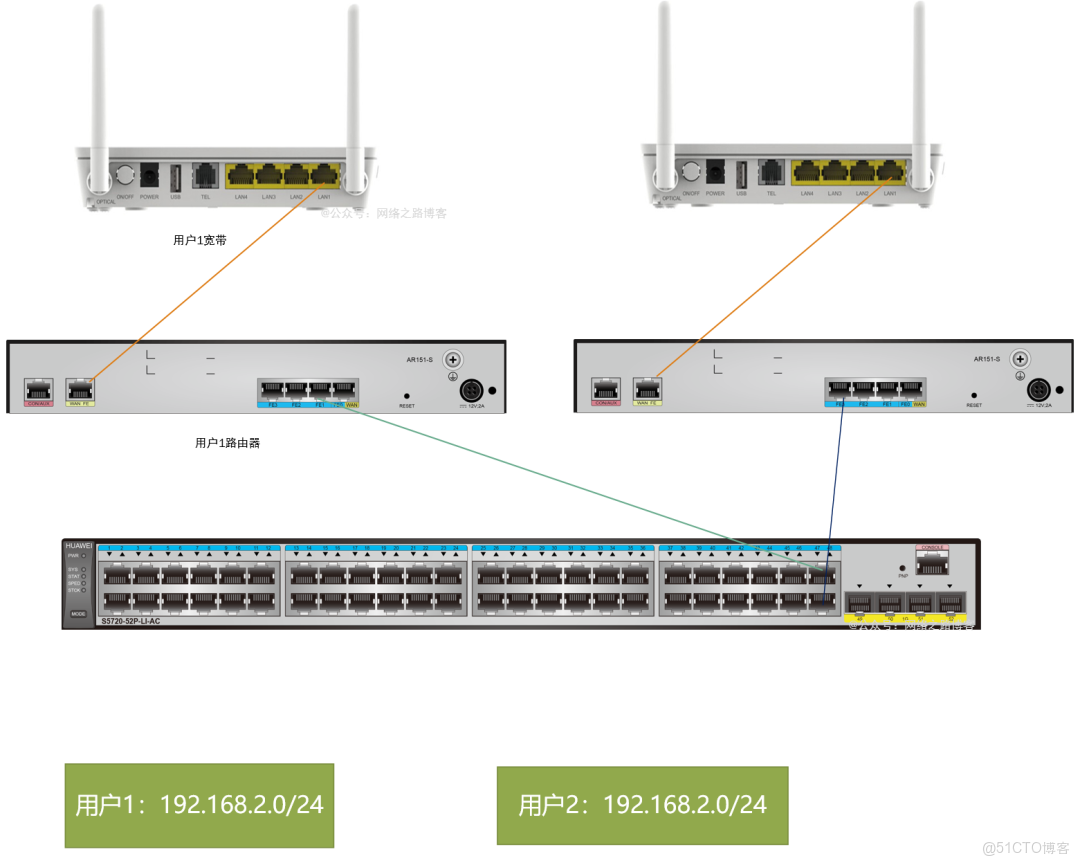

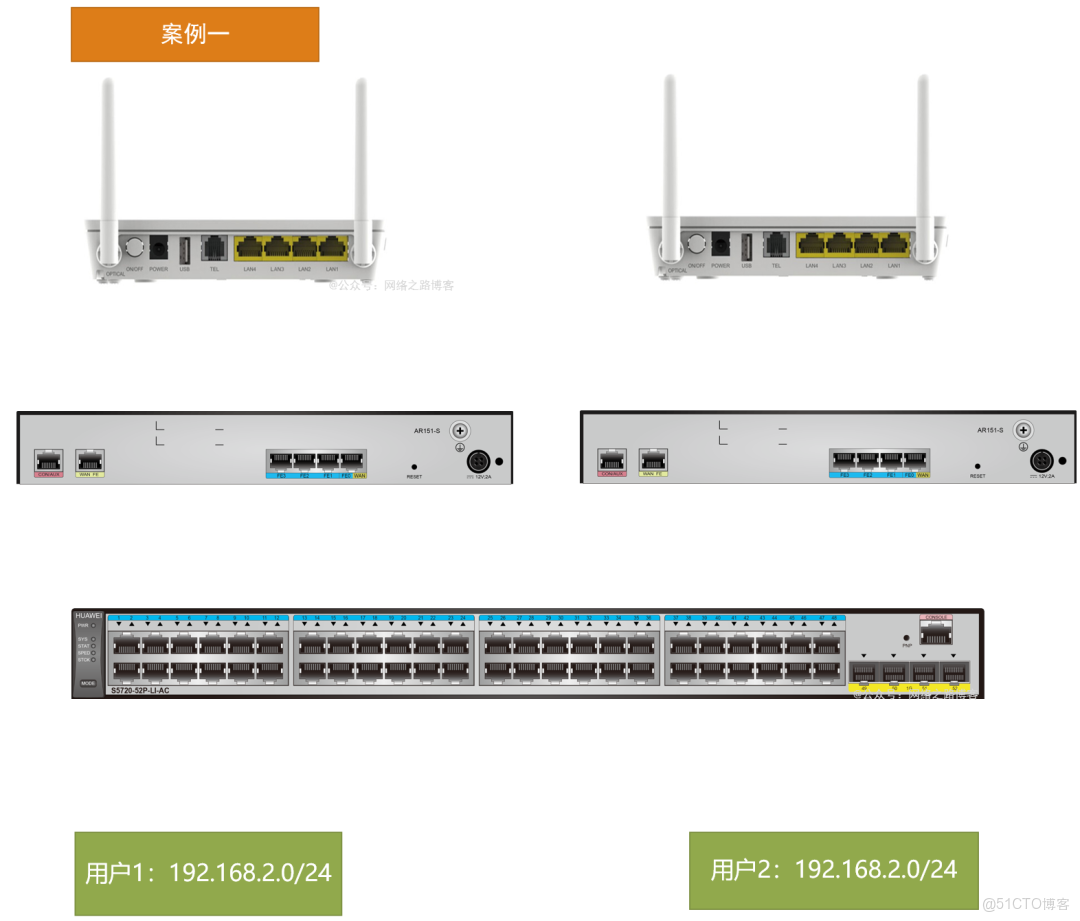

場景需求：在一個出租辦公的環境中，同時租給了兩家用户，現有設備中，有2台路由器分別提供給用户進行上網服務，隨着用户的終端數量增多，路由器的接口滿足不了了，客户發現倉庫正好有一台48口的交換機，想着節省資金，想用一台交換機提供給兩家使用，並且保障用户原本的結構不變，某個用户網絡出現故障不影響到另外一個。
首先我們需要考慮的是需求，已有的網絡設備是2台路由器，分別接入兩個寬帶進來，提供給兩家用户使用，現在難點就在於一台交換機如何給兩家網絡使用，更糟糕的是，兩家使用的是同一個網段的，如何用學習到技術來解決這個問題呢？
光想是不行的，先一步一步的去嘗試，有這樣的一個思維
（1）用户過來的寬帶是需要接在各自的路由上面的WAN口
（2）各自的路由需要通過同一台交換機進行通信，那勢必也需要接入上來
（3）接下來後，那如何保證兩個用户的網段不衝突呢？第一個能想到的就是如果這台48口交換機是2台24口的交換機該多好，這樣直接2台路由器各接一台交換機就行了，這樣問題就解決了！那這邊如何把一台48口的交換機邏輯的劃分成2台呢？大家應該可以想到了，使用VLAN技術。

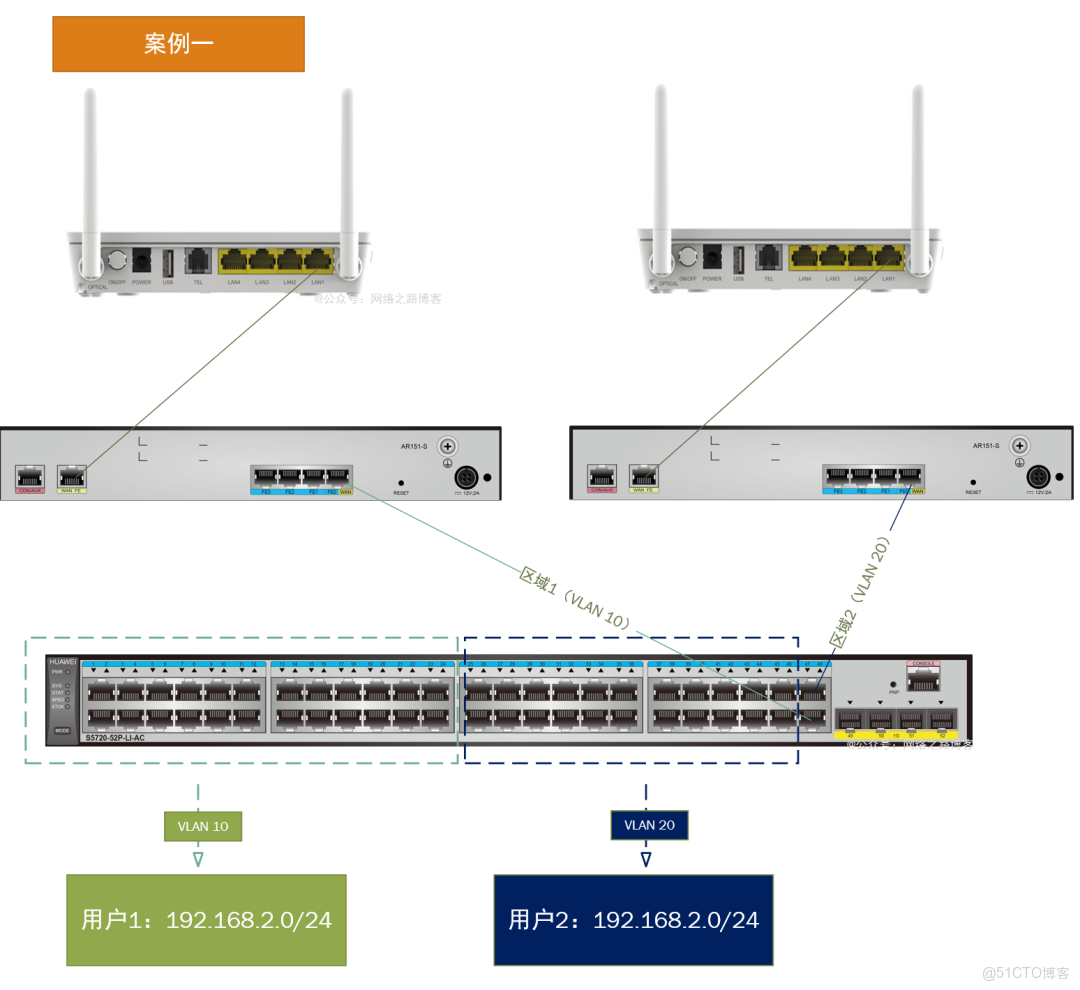

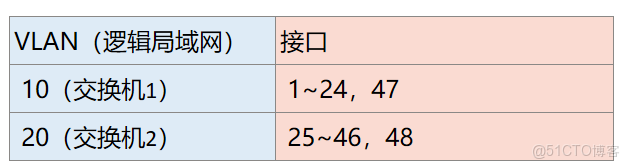

使用VLAN技術，邏輯的把一台48口的交換機劃分成2台交換機
通過劃分VLAN，邏輯的劃分成了兩個獨立的局域網，既然是獨立的，那麼網段相同也沒有任何關係，包括網關一樣不會衝突，某一個局域網出現問題不會影響另外一邊，這樣就達到客户的要求了。
- 實驗環境實戰下
跟上面效果一樣，由於還沒學習到DHCP的配置以及路由器相關的內容，所以路由器我會配置好，這個實驗會放在課件裏面，大家打開就行了（這裏就暫時不講解路由器的配置了），唯一能配置的就是公用交換機這塊，實現一個上面案例的場景。
兩個路由器配置了一個同樣的網關地址，在交換機沒劃分之前是提示了衝突，這個是正常的，因為兩台設備一樣的地址，在局域網內肯定是有衝突的。

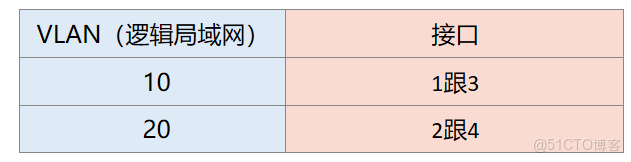

接下來要做就是把公用交換機劃分2個VLAN，隔離成兩個邏輯的局域網（相當於兩台交換機一樣），注意的是接口不要規劃錯了。
公用交換機配置
|
[H3C]sysname SW |
|
[SW]interface range g1/0/1 g1/0/3 |
|
[SW-if-range]port access vlan 10 |
|
[SW-if-range]quit |
|
[SW]interface range g1/0/2 g1/0/4 |
|
[SW-if-range]port access vlan 20 |
|
[SW-if-range]save //養成保存的習慣 |
實際中的劃分就根據用户情況來，比如用户1需要20個口，就劃分1~20口，用户2需要20個口，劃分21~40口，其餘口保留，另外需要2個口單獨來接客户的路由器，通常常見的接發會使用交換機的最後兩個口來進行接，比如47 跟48。

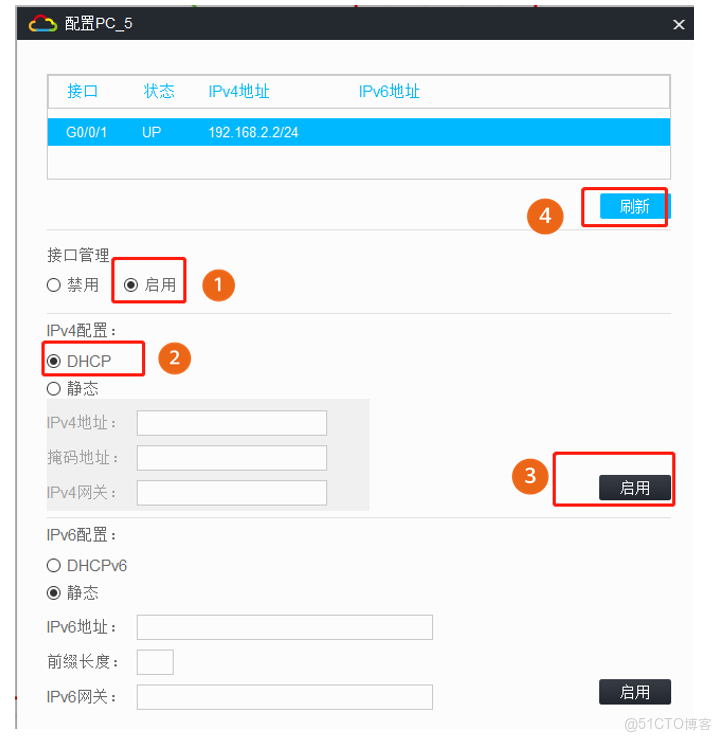

需要注意的是IPV4配置開啓DHCP要點擊啓用，然後需要等待30秒左右才能獲取到地址，這個現象是正常的，因為我們還沒學習一個技術，後續學習到了就知道為什麼了
最終驗證的話

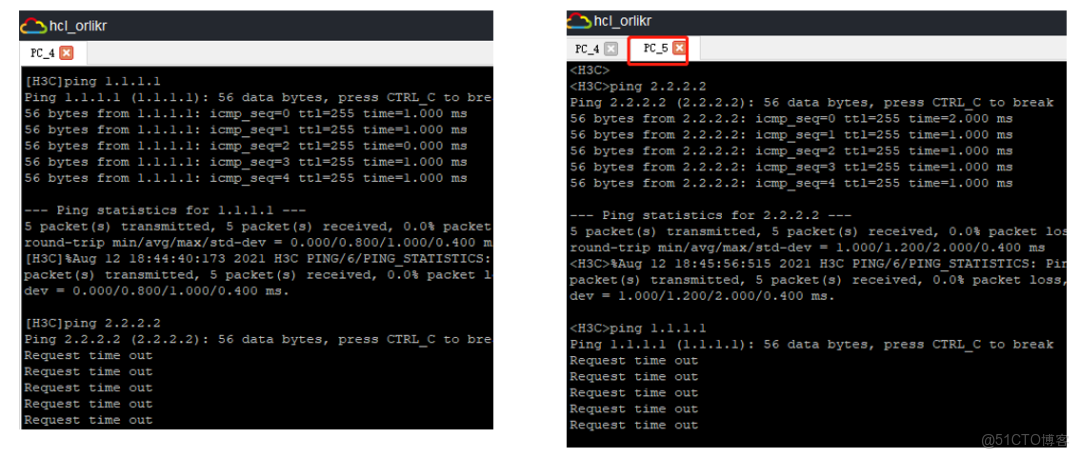

測試下PC4訪問1.1.1.1通，2.2.2.2不通，PC5訪問2.2.2.2通，1.1.1.1不通就對了。

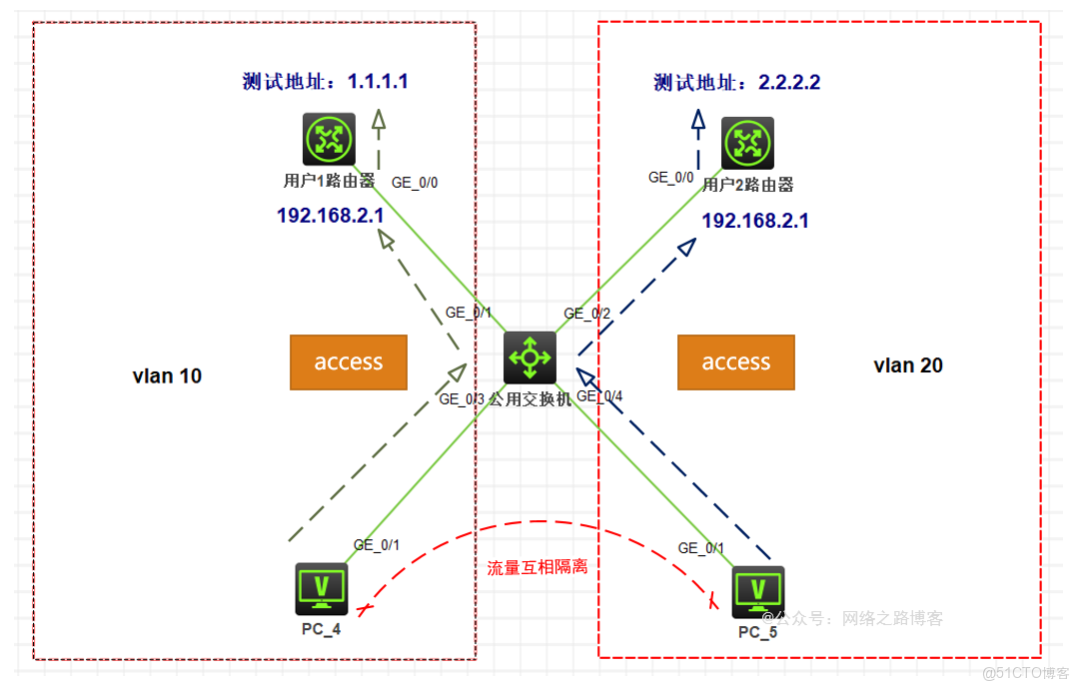

整個流量的走向就是上圖所示，這裏涉及的知識點就是VLAN劃分以及鏈路類型access，該案例使用access最合適，因為這個環境下PC4與路由器是隻收發untag報文的，所以在進入的時候打上，出去的時候去掉，access模式最合適。
WEB操作
|
[H3C]local-user admin |
|
[H3C-luser-manage-admin]authorization-attribute user-role level-15 //給予最高權限 |
|
[H3C-luser-manage-admin]service-type http https //允許http https |
|
[H3C-luser-manage-admin]quit |
|
[H3C]ip http enable //開啓HTTP |
|
[H3C]ip https enable //開啓HTTPS |
|
[H3C]interface G0/0 |
|
[H3C-GigabitEthernet0/0]ip address 192.168.255.201 24 //設置地址 |
這裏是配置用户名密碼、權限以及管理地址（後續會講解）

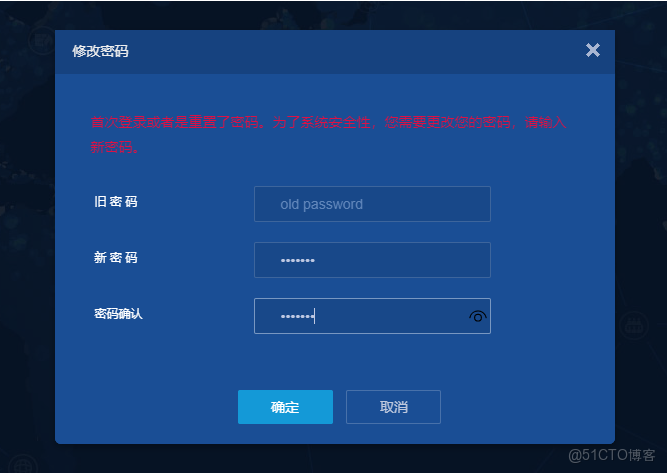

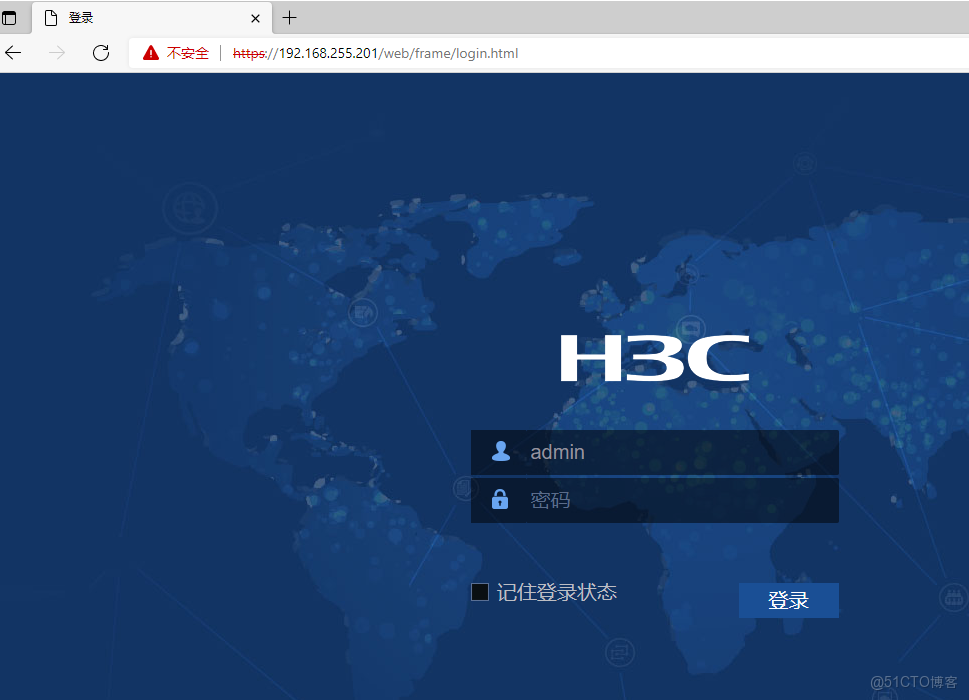

默認是沒有密碼，為空（不同版本有點不一樣），進去後需要設置新的密碼。

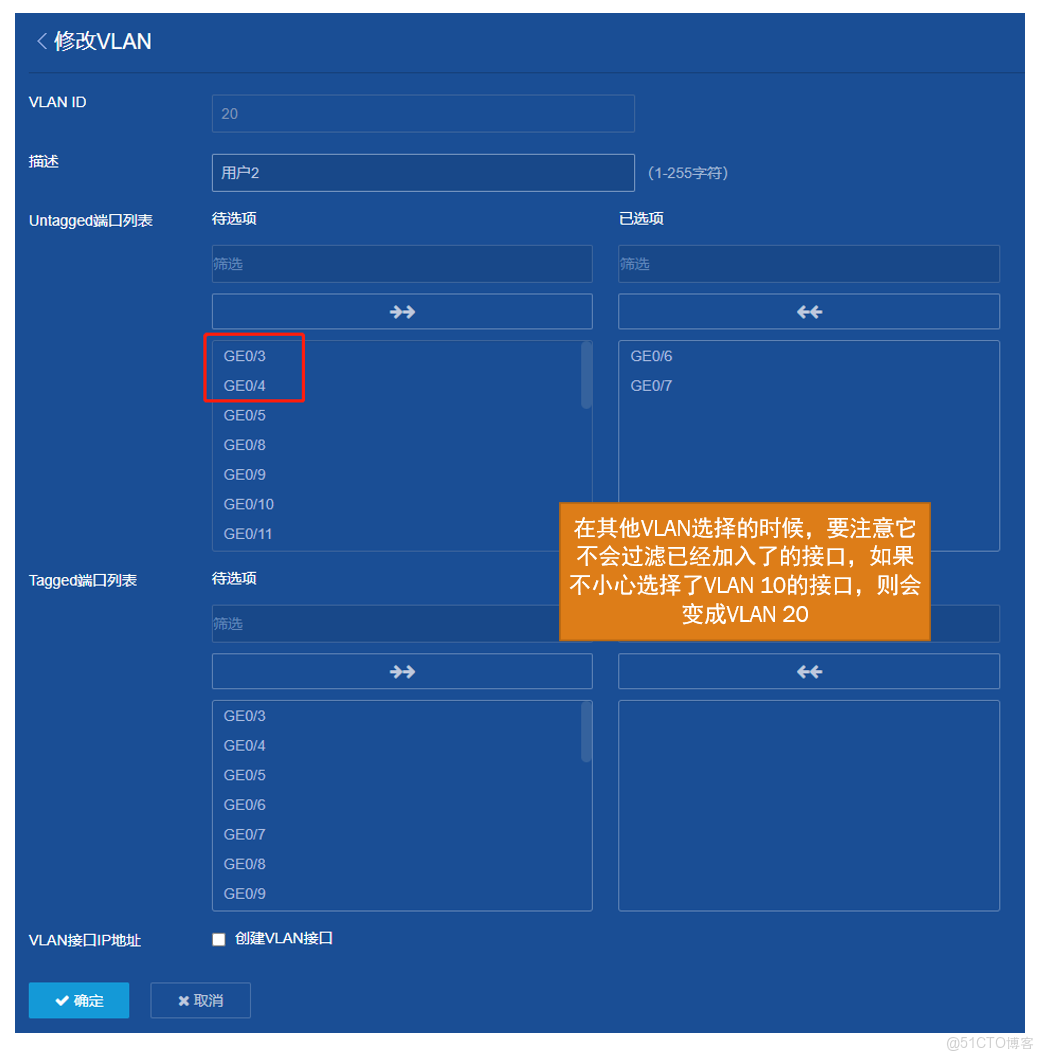

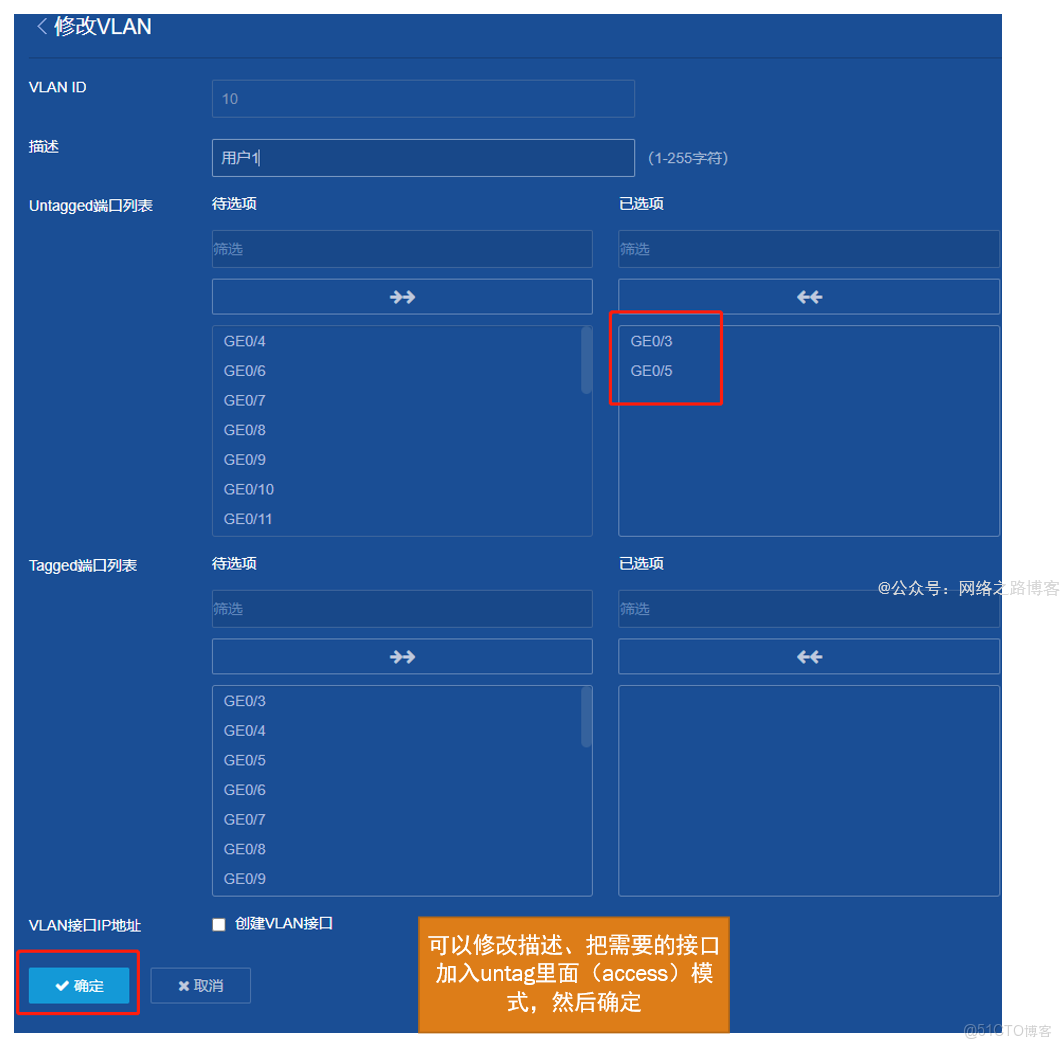

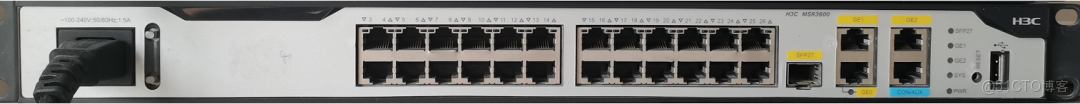

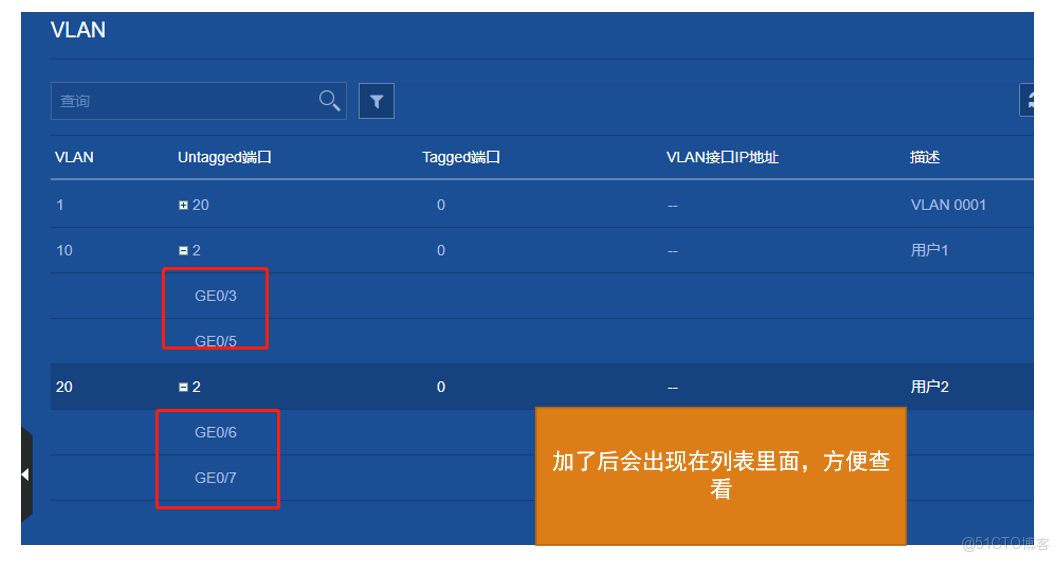

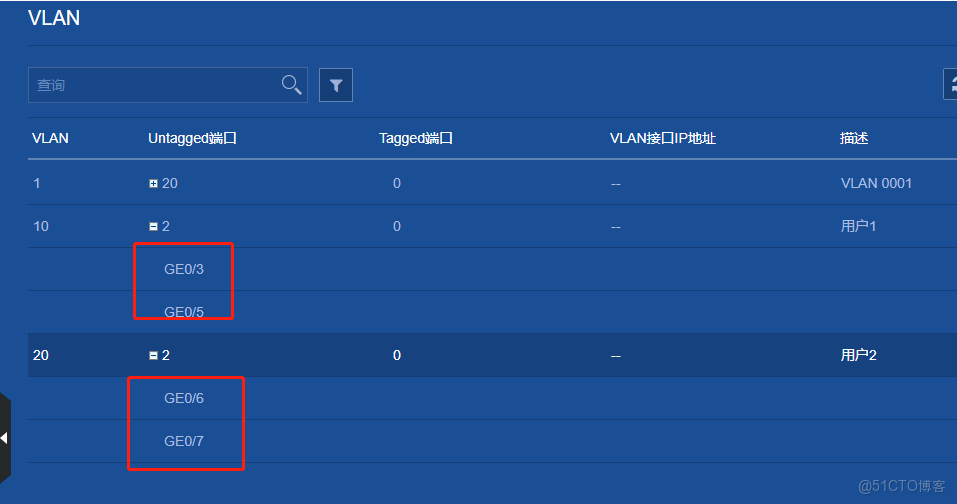

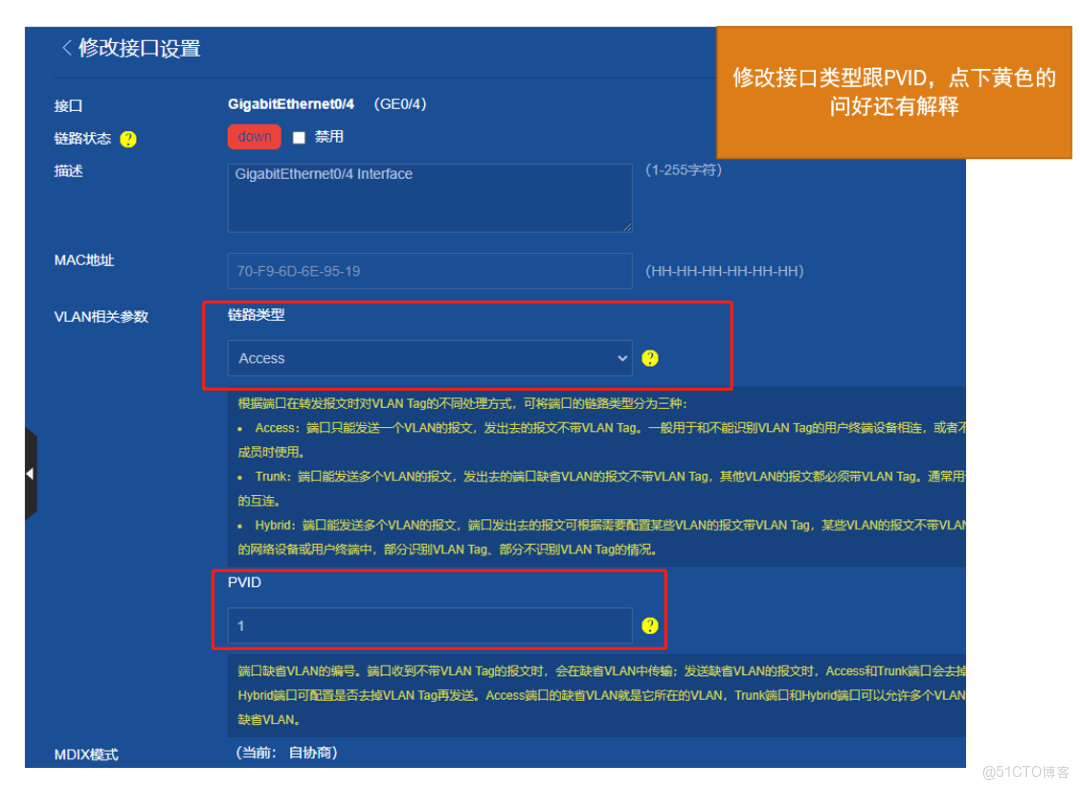

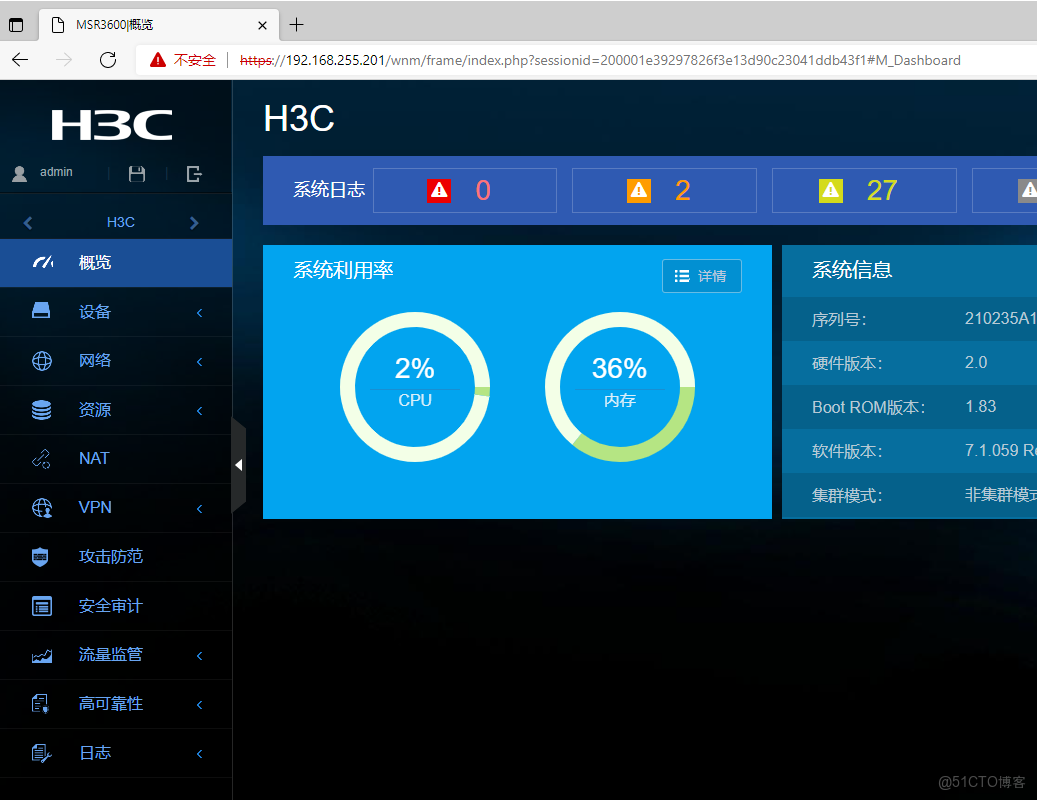

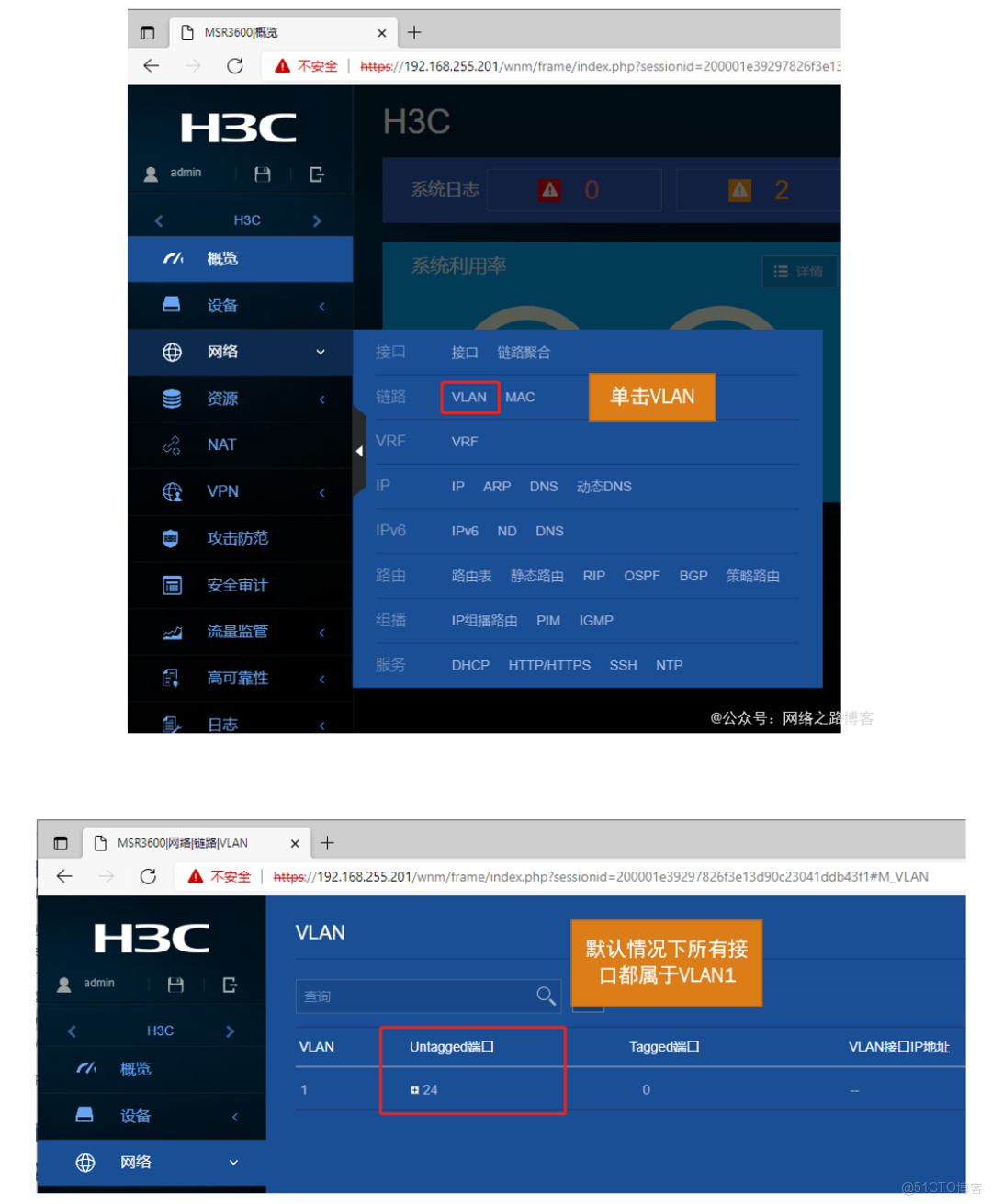

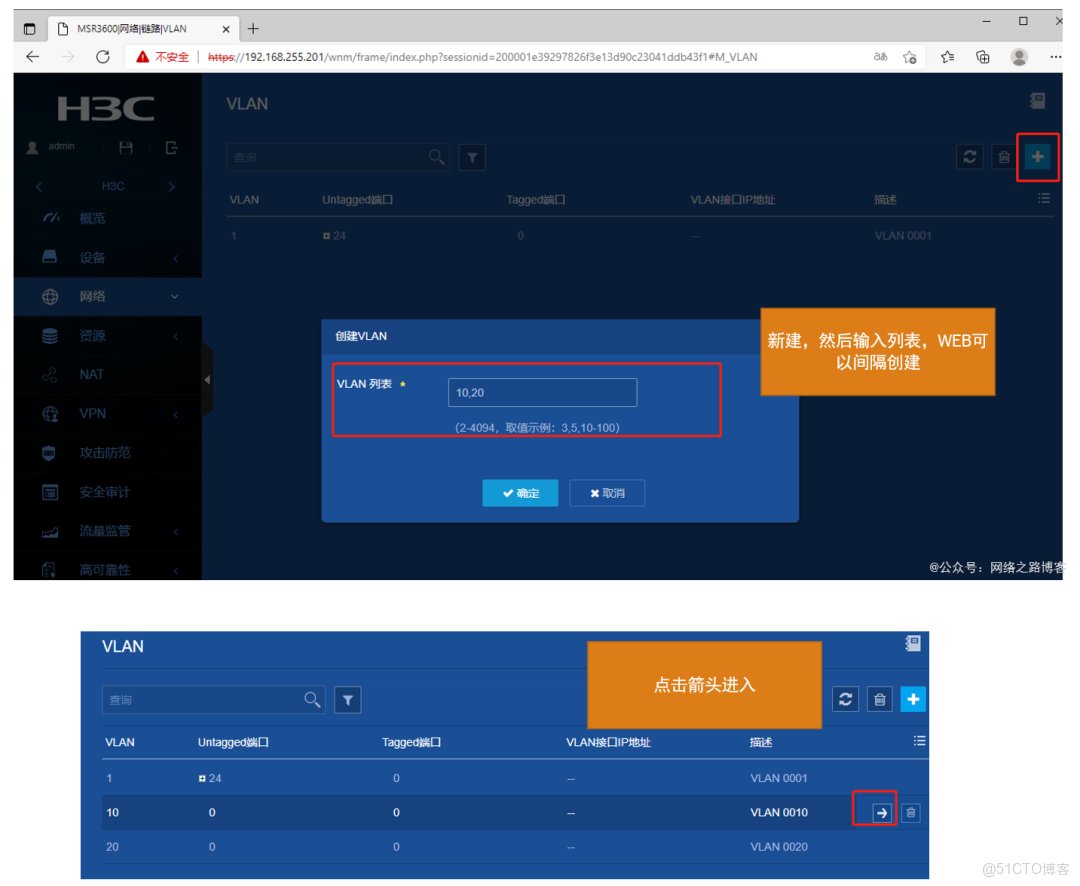

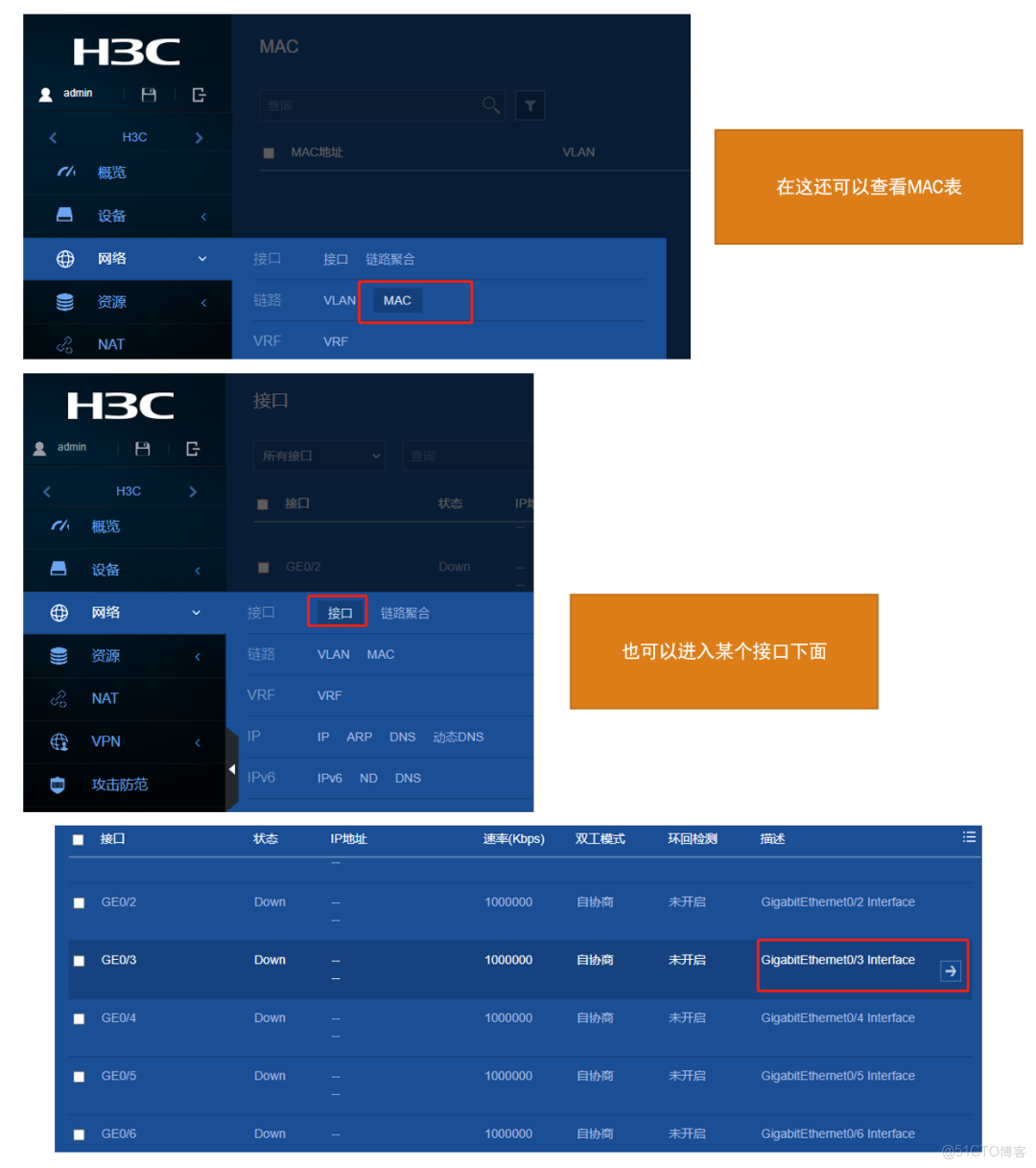

進來後，左邊是操作欄，不同設備有點點不一樣，但是網絡都是有的，配置VLAN以及接口模式都在該選型中完成。（目前演示的設備是路由交換一體的3600-28）

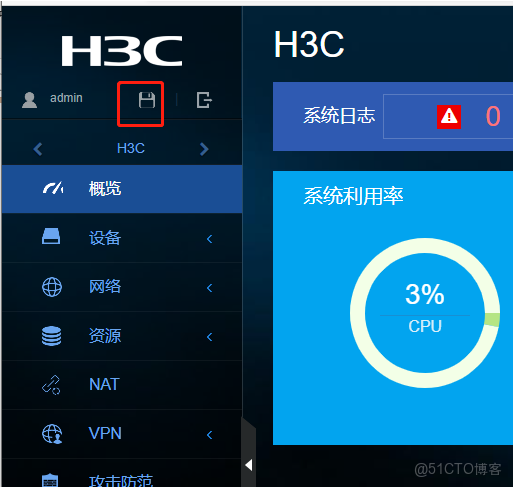

當WEB操作完畢了，千萬要記住一件事情，就是點擊保存，否則重啓後全部配置就還原到配置之前了。（WEB相對來説點起來還是有點費勁的）
拓撲説明
在工作中，規範一點的都會有機櫃，網絡設備是放入在機櫃裏面，通過網線（光纖）把接口接起來，但是給客户或者記錄信息，通常以 拓撲的形式展現。
這種拓撲比較物理畫，設備形態都展示出來了，壞處是隻適合小型場景，因為佔用空間太大了，如果設備一多，就容不下了。所以在工作中可能更多的看到的拓撲是邏輯拓撲。
類似於這樣的拓撲，這個看起來更直觀，能容量的內容更多，後續我們會以這種拓撲展示。
“承上啓下”
這一篇呢，我們以一個比較常見的需求來實戰了下VLAN以及鏈路類型的應用，下一篇在來一個排錯篇。
