一次RPC請求過程

最近給SRPC項目寫幾篇學習文章，希望協助小夥伴通過這個輕量級的框架快速瞭解RPC相關內容。
本篇為第二篇，注重於解讀一次RPC請求的過程，是最簡單、最主幹的部分，而裏邊每一個層級怎麼做資源調度和複用都不會包括在內，因此有基礎的小夥伴可以直接跳讀源碼解析。

1. RPC概念簡述

SRPC項目地址：https://github.com/sogou/srpc

花一點點時間補充RPC的基本概念，其字面意思是Remote Procedure Call，遠程過程調用。也就是説：

  • 如果我們是客户端，通過RPC調用，把某些事情交給遠程機器去做；
  • 如果我們是服務端，就是被調用，別人交一些事情讓我做；

那麼必然涉及到三個小問題：

  1. 請求是什麼？
  2. 怎麼指定調用哪個過程？
  3. 怎麼給填好回覆？

整個調用由客户端發起。服務端啓動服務器之後，等待他人調用。

我們舉個小例子，上述三個小問題可以這樣：

  1. 請求是int a和int b；
  2. 指定調用對方的sum；
  3. 回覆是求和後的值int ret；

一會兒用這個例子看看RPC框架的代碼是怎麼做的。

2. 協議與框架

我們常提到的RPC可能是一種框架:

用來幫我們做網絡收發。

比如SRPC是個輕量級的RPC框架，還有大家熟知的GRPC、Thrift等。

也可能是一種協議：

RPC協議讓不同語言、不同框架都可以互通。

個人理解協議的本質是為了生態服務的，RPC承擔的是銜接整個生態系統的橋樑。

兩者關係：

以SRPC為例，支持多種協議，包括SRPC、Thrift、BRPC、tRPC，另外還可以收發HTTP協議。

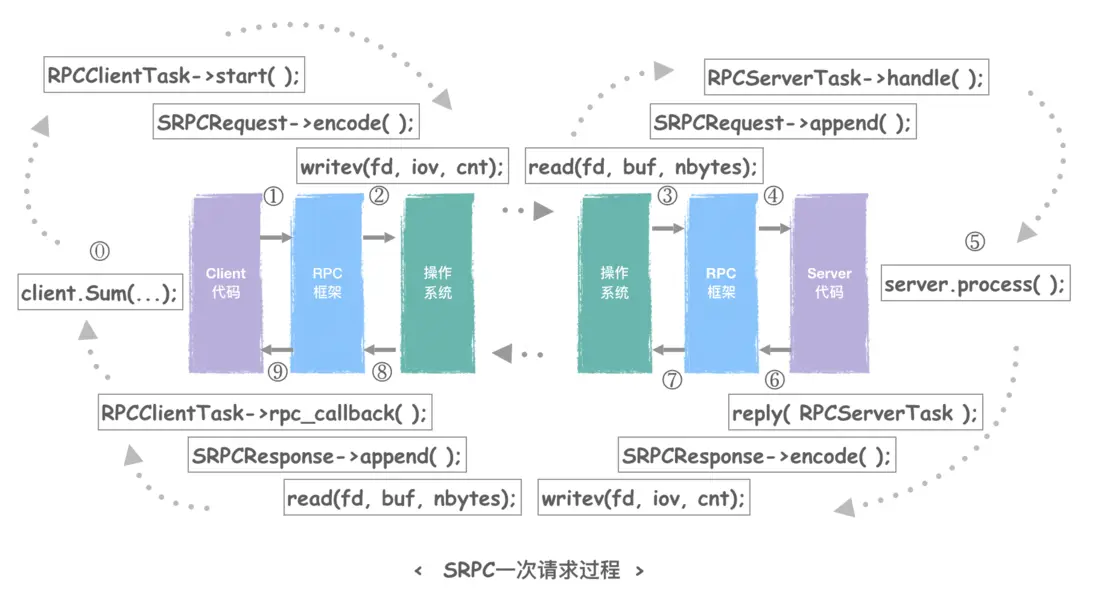

我們給出一張RPC請求過程的圖及其中涉及到的關鍵函數接口，然後正式開始下面的學習。

這裏我們看到幾個有意思的事情：

  1. 請求/回覆，是對稱的。
  2. 對客户端Client來説，請求時發出SRPCRequest，收到SRPCResponse；
  3. 對服務端Server來説，收到SRPCRequest，回覆時發出SRPCResponse；
  4. 收/發，接口是對稱的。
  5. 發消息的接口都是encode()，無論我要發的是SRPCRequest還是SRPCResponse；
  6. 收消息的接口都是append()，無論我要收的是SRPCRequest還是SRPCResponse；
  7. Client/Server，也是對稱的。
  8. Client主動發出請求，然後回覆時是被動調起callback()的（哪怕我們用同步接口，那也是調用完代碼再往下走）；
  9. Server被動接收請求，然後回覆是process()處理完之後主動進行的。

3. 定義RPC接口

我們剛才三個小問題怎麼定義呢？可以使用protobuf作為接口描述文件：

// [ MyService.proto ]
syntax="proto2";

message Request { // request包含了a和b
    required int32 a = 1;
    required int32 b = 2;
};

message Response { // response包含了ret
    required int32 ret = 1;
};

service MyService { // 服務名，用來區分我們的服務
    rpc Sum(Request) returns (Response); // 調用名字為Sum的函數
};

也可以配合srpc小工具的api命令，產生一個簡單的protobuf描述文件，並進行修改。命令參考如下：

./srpc api MyService

然後就可以根據提示，打開MyService.proto並編輯其中的接口定義。

4. step-0 : client發出請求

如總圖的step-0，我們想要發出請求，就需要調用上述定義的RPC接口Sum( )：

// [ client_main.cc ]
int main()
{
    MyService::SRPCClient client("127.0.0.1", 1412);

    Request req;   // 準備好Request
    Response resp; // 準備好Response
    RPCSyncContext ctx; // 一些必要的請求上下文，包括調用狀態碼

    req.set_a(1);  // 填a
    req.set_b(2);  // 填b
    client.Sum(&req, &resp, &ctx); // 調用Sum()
    ...
}

當然想要框架知道怎麼從上述的protobuf文件進行調用，我們需要一些代碼生成工作。這不是本篇的重點，因此這裏僅列出一些命令供大家運行起來。

我們根據剛才srpc小工具的示例，通過改好的proto文件把項目生成出來：

./srpc rpc my_rpc_project -f MyService.proto -p ./

我們打開生成代碼MyService.srpc.h，可以看到剛才調用的Sum()函數的異步接口和同步接口，定義如下：

// [ MyService.srpc.h ]
class SRPCClient : public srpc::SRPCClient
{
public:
    void Sum(const Request *req, SumDone done);
    void Sum(const Request *req, Response *resp, srpc::RPCSyncContext *sync_ctx);
    ...
};

5. step-1：框架為Client發出請求

以上，我們作為RPC的用户，代碼就告一段落了。

接下來交給RPC框架幹活，它要做的事情包括但不僅限於：

把這個請求內容、以及用户要調用哪個服務（service）的哪個函數（method）告訴遠程，並通過網絡發送出去。

我們想要了解一個框架如何工作時，首先要了解它是基於什麼構建起來的，包括什麼語言什麼底層網絡收發庫等。

SRPC是基於Workflow的任務流編程範式開發的，並使用了其攜帶的網絡收發功能，因此我們可以不用手寫I/O多路複用等事情，但是開發需要遵循Workflow的編程規範，即：任務流。

我們可以認為對於網絡任務來説，一次會話就是一個task，對於client我們的task職責就在於把Request發給對方，收回Response。

繼續圍觀生成代碼MyService.srpc.h，我們看一下最簡單的異步接口實現是什麼：

// [ MyService.srpc.h ]
inline void SRPCClient::Sum(const Request *req, SumDone done)
{
    auto *task = this->create_rpc_client_task("Sum", std::move(done));

    task->serialize_input(req);
    task->start();
}

內部會構造出一個RPCClientTask，它被task->start();之後，就可以認為請求交給框架，用户態無需再關心，直到回覆時框架通過回調等機制叫醒用户代碼。

由於RPCClientTask的定義比較複雜，我們挑重點看：

// [ rc/rpc_task.inl ]
// 1. 它派生於Workflow的WFComplexClientTask，
//    以REQ，RESP為模版，定義了內部請求與回覆的格式，
//    我們這裏分別是SRPCRequest和SRPCResponse。
template<class RPCREQ, class RPCRESP>
class RPCClientTask : public WFComplexClientTask<RPCREQ, RPCRESP>
{
    ...
protected:
    // 2. SPRC框架重新實現了父類的方法message_out()，
    //    用來告訴Workflow網絡層面這次發出的請求內容時啥
    CommMessageOut *message_out() override;

    // 3. 保存了一個rpc_callback, 讓網絡回覆了之後通知SRPC框架
    //    SRPC框架再去做網絡請求到用户Response的格式轉換
    void rpc_callback(WFNetworkTask<RPCREQ, RPCRESP> *task);
};

上述的RPCREQ就是我們發出的請求，SRPCRequest與SRPCResponse都從SRPCMessage派生：

// [ src/message/rpc_message_srpc.h ]
class SRPCRequest : public SRPCMessage
{
    ...
};

class SRPCResponse : public SRPCMessage
{
    ...
};

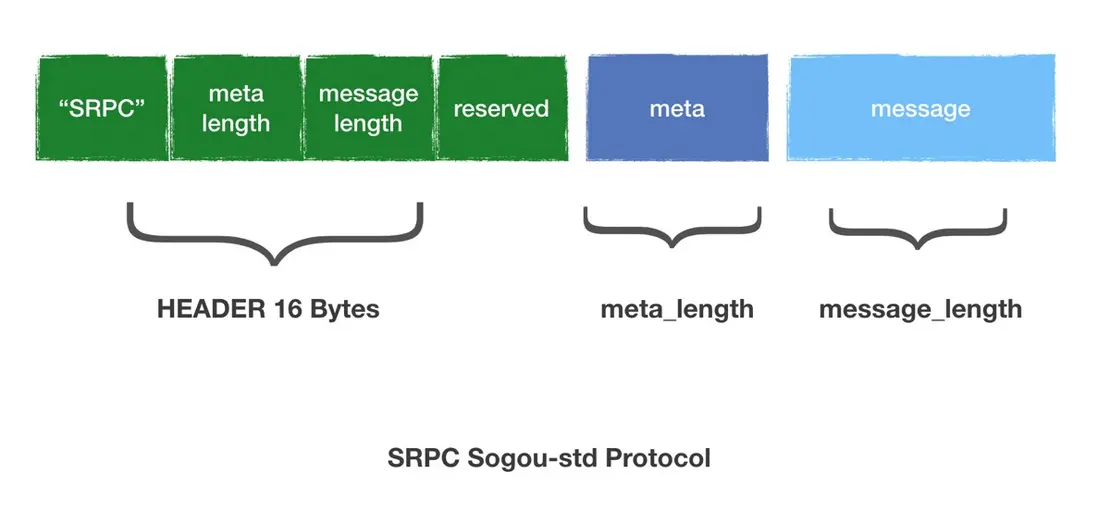

那麼誰定義了 SRPCMessage的內存結構呢？就是SRPC協議。下圖可以清晰地看到，我們在SRPC協議頭部就有meta部分，上述提到的service和method就是填在裏邊。而後面的message就是我們的Request。

我們把消息按照上述結構，通過SRPCMessage::encode()接口填好。這是Workflow的接口，它會在進行網絡發送時entry->session->out->encode()被調用。

// [ src/message/rpc_message_srpc.h ]
inline int SRPCMessage::encode(struct iovec vectors[], int max, size_t size_limit)
{
    // 這裏用上了RPC協議，我們按照協議結構填內容。
}

6. step-2：與操作系統相關的網絡操作

這部分在Workflow中實現，涉及到的網絡基礎知識很多，後續會針對性展開寫學習心得，包括：

  • 命名服務
  • 目標選取
  • 負載均衡
  • 連接管理
  • IO多路複用

等等，現在暫時跳過。

7. server接收請求

我們切換一下視角，來到上述總圖的右半邊，server要接收請求了。

當然server作為一個被動接收者，它需要先被用户啓動起來。以下是用户代碼：

// [ server_main.cc ]
int main()
{
    SRPCServer server; // 1. 構造一個server，負責網絡請求

    MyServiceServiceImpl impl; // 2. 構造一個服務，負責實現Sum
    server.add_service(&impl);  // 3. 把服務實現加到server中

    if (server.start(1412) == 0)  // 4. 傳入端口，把server跑起來
    {
        printf("my_rpc_project SRPC server started, port %u\n", 1412);
        wait_group.wait(); // 5. server start也是異步的，暫時要卡住主線程不退出
        server.stop();
    }
    else
        perror("server start");

    return 0;
}

然後就可以愉快地按照SRPC協議來接受請求了。

這是誰來做的呢？RPCServer來做的。

8. step-4：框架為server接受請求

// [ src/rpc_server.h ]
// 1. 從Workflow的WFServer派生
//    由RPCTYPE::REQ和RPCTYPE::RESP來指定請求與回覆的類型
template<class RPCTYPE>
class RPCServer : public WFServer<typename RPCTYPE::REQ,
                                  typename RPCTYPE::RESP>
{
...
protected:
    //  2. 需要實現怎麼構造一次會話，即RPCServerTask
    CommSession *new_session(long long seq, CommConnection *conn) override;
    // 3. 調用具體server接口的地方
    void server_process(NETWORKTASK *task) const;
    ...
};

我們的父類WFServer是可以幫我們按照某種協議收網絡包的，只需要：

  1. 我們實現new_session()， new 一個RPCServerTask給它；
  2. 在模版參中指定的RPCTYPE::REQ上實現append()接口，指引Workflow網絡層面如何從操作系統收到的數據上切一份完整的REQ下來。

其中第一步不是必須的，但我們SRPC框架需要，因為我們在本次會話有一些上下文要處理。但本文中我們只需關心REQ。

這個REQ就是SRPCRequest，父類就是SRPCMessage，剛才也有提到過它的encode()實現，現在看看它的append()實現：

// [ src/message/rpc_message_srpc.cc ]
int SRPCMessage::append(const void *buf, size_t *size, size_t size_limit)
{
    ... // 把網絡收到的一批buf，按照RPC協議保存到我的內存裏，
    ... // 並通過返回值告知核心我收發完沒有，因為內部需要維護狀態
}

Workflow會不停調用這個append()來把SRPC協議圖裏的消息收完。

我們這裏通過返回值來告知Workflow的網絡層本條消息的接收情況：

  • 1：消息接受完成；
  • 0：未完成，繼續收；
  • < 0：錯誤；

只要返回1，流程就會繼續往下走，也就是到了process()函數。

9. step-5：調用開發者的rpc函數

SRPC框架收完消息之後，需要對meta進行一些處理：

  • 根據meta裏的service去找到用户剛才server.add_service(impl)時的那個service；
  • 根據meta裏的method去找用户的impl裏實現的函數；

然後就可以調用server端開發者實現的rpc函數了。

查找過程很簡單，以下是簡化的流程：

// [ src/rpc_server.h ]
template<class RPCTYPE>
void RPCServer<RPCTYPE>::server_process(NETWORKTASK *task) const
{
    // 1. 把SRPC協議中的meta信息反序列化出來
    req->deserialize_meta();
    ...
    // 2. 找service對象
    auto *service = this->find_service(req->get_service_name());
    ...
    // 3. 找method對象
    auto *rpc = service->find_method(req->get_method_name());
    ...
    // 4. 進一步處理
    status_code = (*rpc)(server_task->worker);
    ...
}

注意上述的進一步處理是因為，我們還需要對body進行反序列化：

// [ src/rpc_service.h ]
template<class INPUT, class OUTPUT, class SERVICE>
static inline int
ServiceRPCCallImpl(SERVICE *service,
                   RPCWorker& worker,
                   void (SERVICE::*rpc)(INPUT *, OUTPUT *, RPCContext *))
{
    // 1. new一片請求，是一開始定義的包含a和b的Request，它是個ProtobufMessage
    auto *in = new INPUT;

    // 2. 按照網絡包裏的body，從req反序列化處出來到in上
    int status_code = worker.req->deserialize(in);

    // 3. new一片回覆，是一開始定義的包含ret的Response，它也是個ProtobufMessage
    auto *out = new OUTPUT;

    // 4. 調用用户代碼實現的rpc函數，進行計算
    (service->*rpc)(in, out, worker.ctx);
}

之後就可以交給框架做回覆返回的事情了。

10. 對稱的回程

我們最後簡單看一下用户代碼裏一般長啥樣，也就是剛才impl裏的rpc實現:

// [ server_main.cc ]
class MyServiceServiceImpl : public MyService::Service
{
public:
    void Sum(Request *request, Response *response, srpc::RPCContext *ctx) override
    {
        // 這裏是我們自己實現的加法
        response->set_ret(request->a() + request->b());
    }
};

之後，用户無需進行任何代碼編寫，SRPC和Workflow會進行step-6和step-7，與先前的步驟類似且對稱地，把回覆填好併發出。

而client端又會先從Workflow和SRPC進行step-8和step-9，同樣與上述步驟類型且對稱地，把回覆收好，並調用到我們的callback，或者在同步接口中（也就是文中的Sum調用示例）填好Response，此次請求就完整結束了。

// [ client_main.cc ]
int main()
{
    ...
    client.Sum(&req, &resp, &ctx);

    if (ctx.success)
        fprintf(stderr, "ret = %d\n", resp.ret());
    else
        fprintf(stderr, "sync status[%d] error[%d] errmsg:%s\n", ctx.status_code, ctx.error, ctx.errmsg.c_str());

    return 0;
}

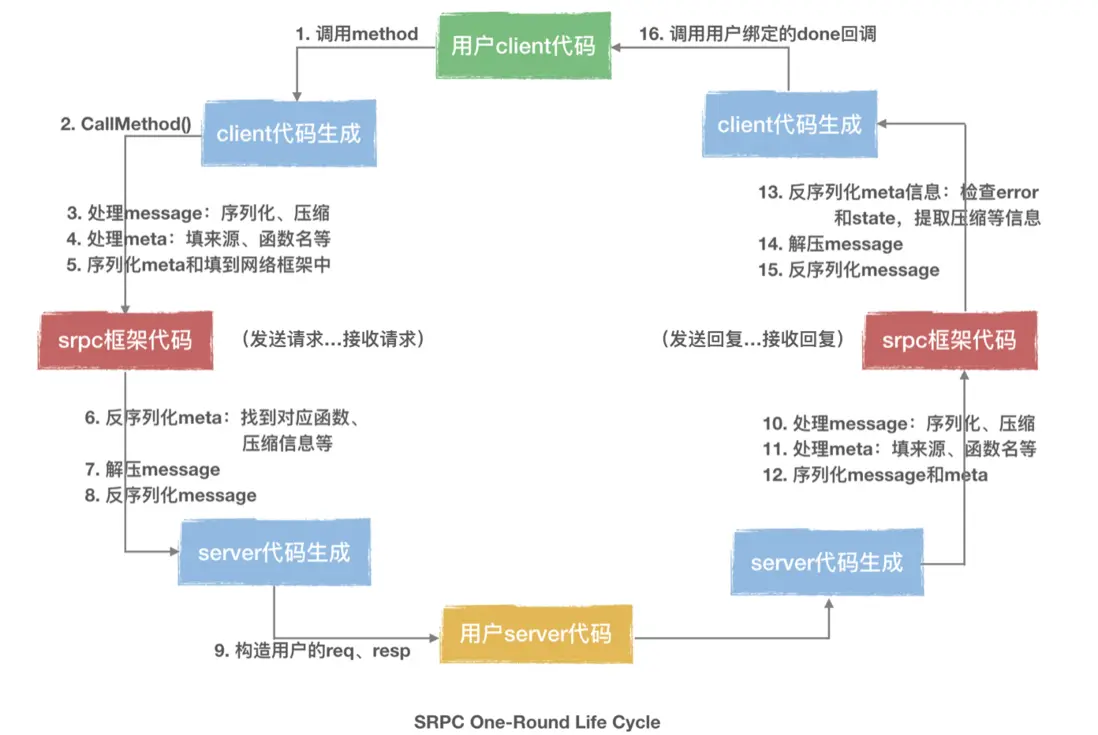

附上從調用模塊角度來看的one round圖：

更多內容參考：https://github.com/sogou/srpc/blob/master/docs/wiki.md
