本系列Netty源碼解析文章基於 4.1.56.Final版本

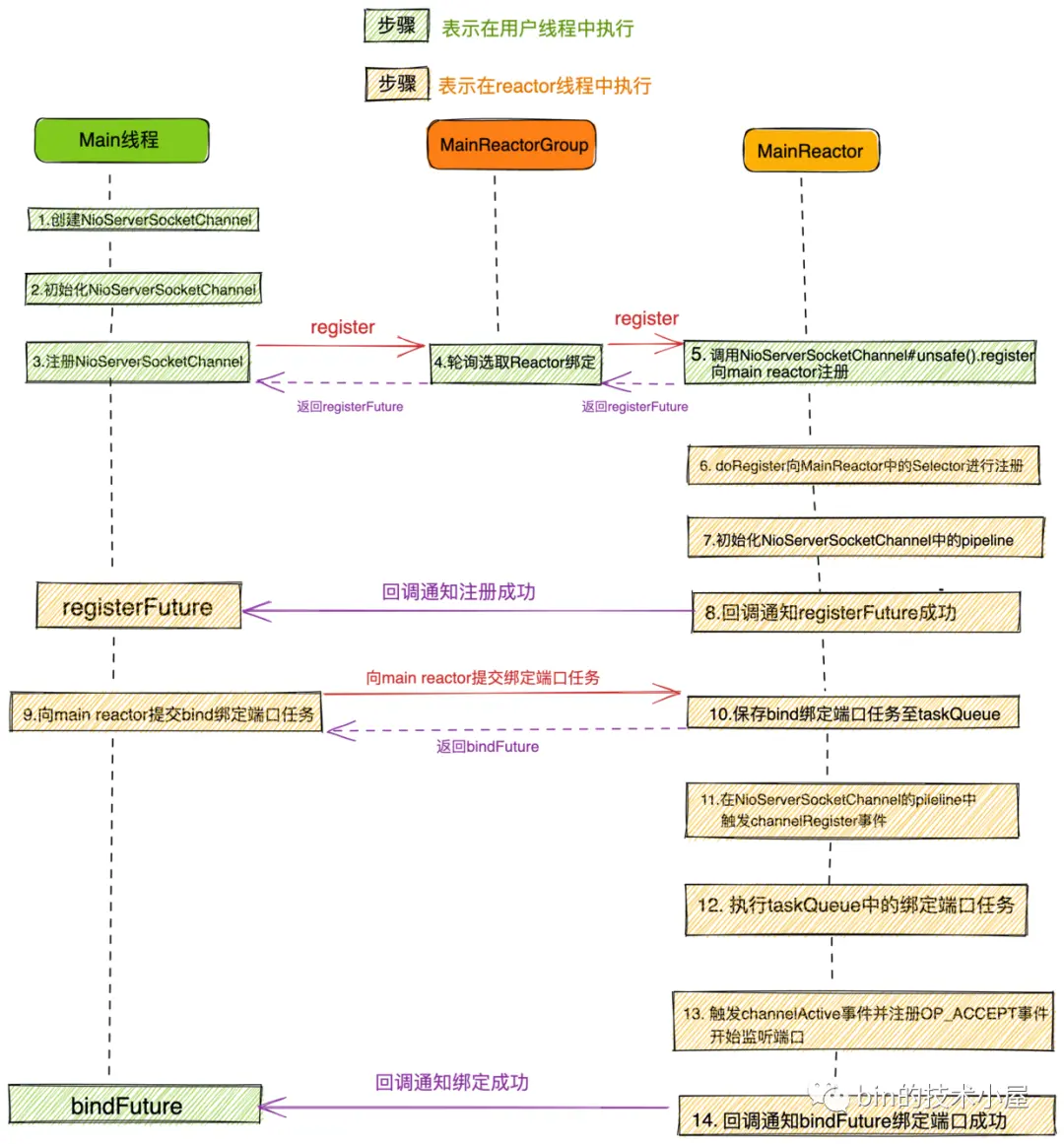

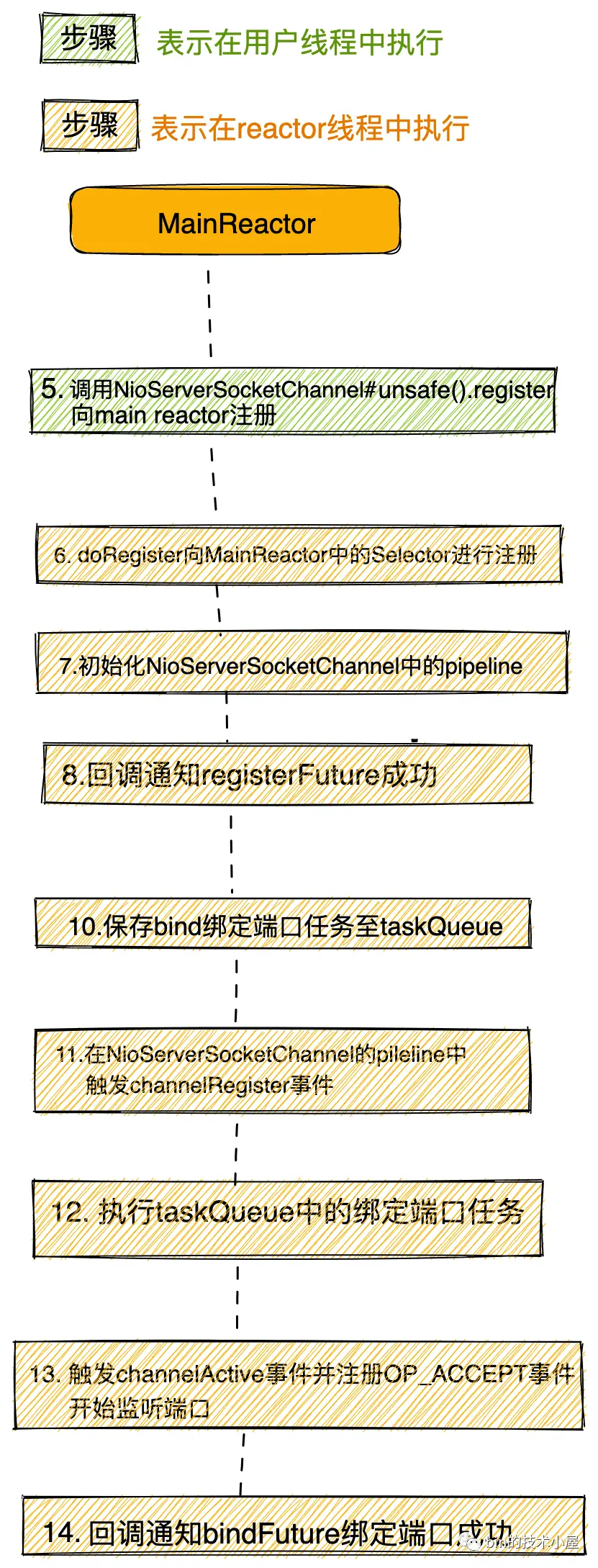

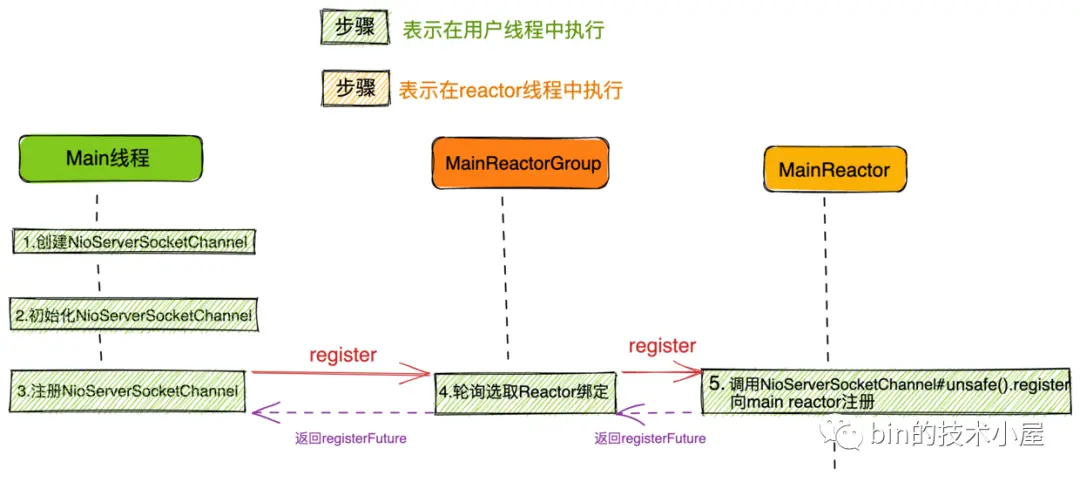

大家第一眼看到這幅流程圖，是不是腦瓜子嗡嗡的呢？

大家先不要驚慌，問題不大，本文筆者的目的就是要讓大家清晰的理解這幅流程圖，從而深刻的理解Netty Reactor的啓動全流程，包括其中涉及到的各種代碼設計實現細節。

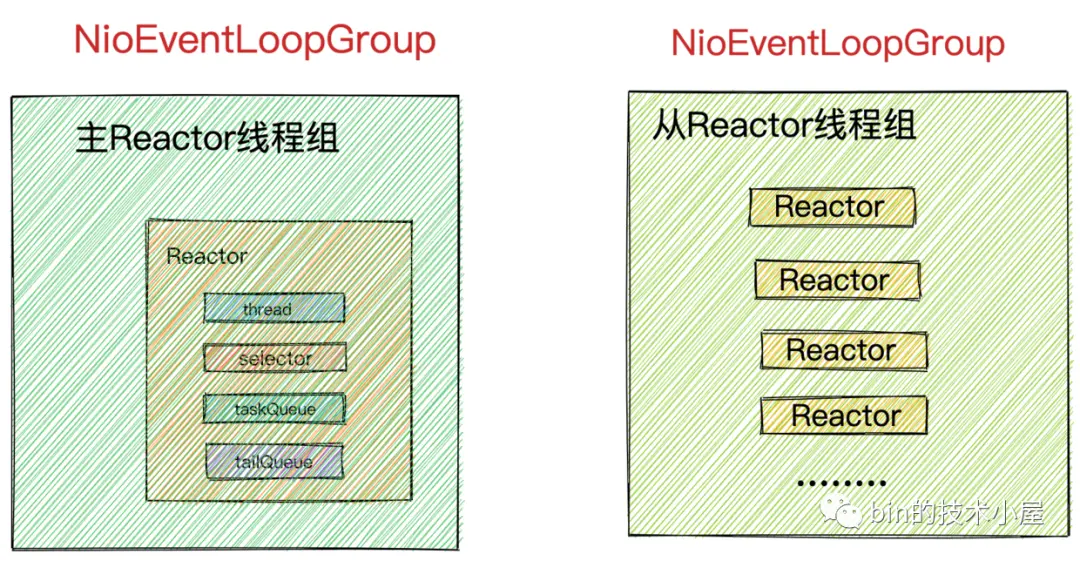

在上篇文章《聊聊Netty那些事兒之Reactor在Netty中的實現(創建篇)》中我們詳細介紹了Netty服務端核心引擎組件主從Reactor組模型 NioEventLoopGroup以及Reactor模型 NioEventLoop的創建過程。最終我們得到了netty Reactor模型的運行骨架如下：

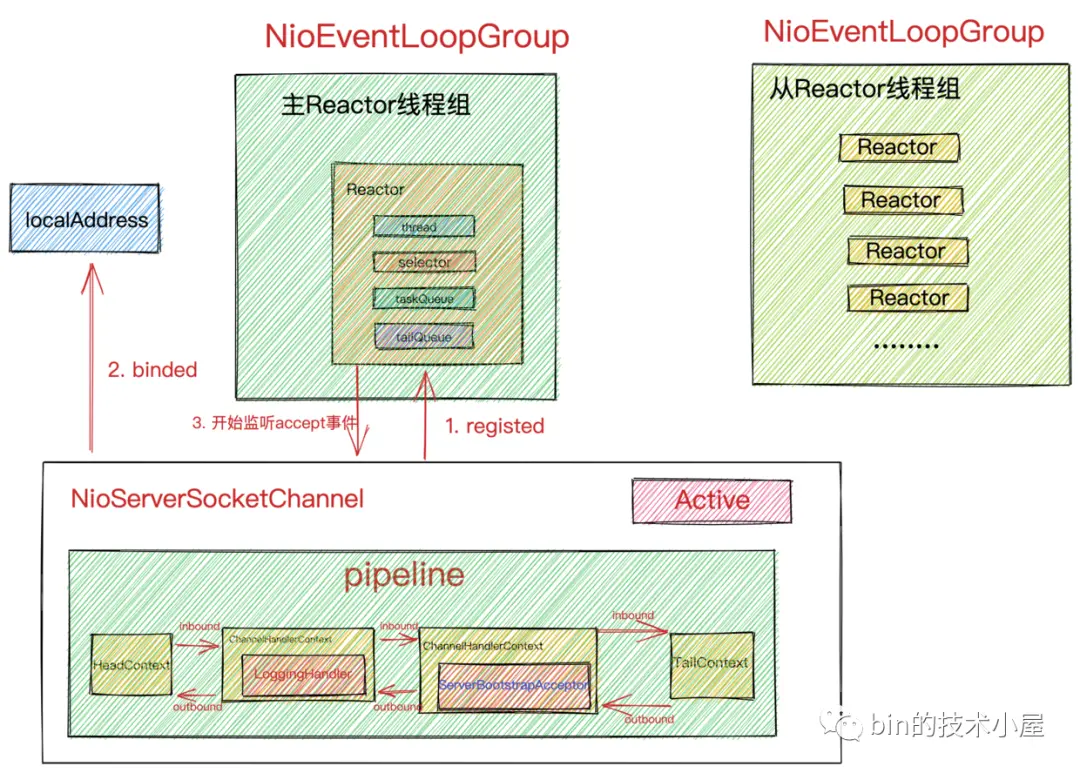

現在Netty服務端程序的骨架是搭建好了，本文我們就基於這個骨架來深入剖析下Netty服務端的啓動過程。

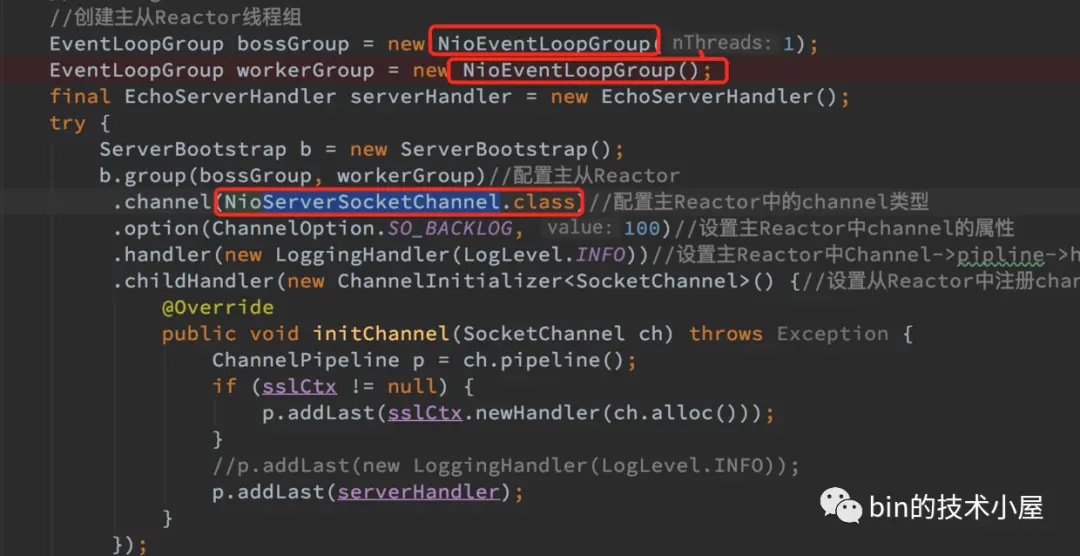

我們繼續回到上篇文章提到的Netty服務端代碼模板中，在創建完主從Reactor線程組:bossGroup，workerGroup後，接下來就開始配置Netty服務端的啓動輔助類ServerBootstrap 了。

public final class EchoServer {
    static final int PORT = Integer.parseInt(System.getProperty("port", "8007"));

    public static void main(String[] args) throws Exception {
        // Configure the server.
        //創建主從Reactor線程組
        EventLoopGroup bossGroup = new NioEventLoopGroup(1);
        EventLoopGroup workerGroup = new NioEventLoopGroup();
        final EchoServerHandler serverHandler = new EchoServerHandler();
        try {
            ServerBootstrap b = new ServerBootstrap();
            b.group(bossGroup, workerGroup)//配置主從Reactor
             .channel(NioServerSocketChannel.class)//配置主Reactor中的channel類型
             .option(ChannelOption.SO_BACKLOG, 100)//設置主Reactor中channel的option選項
             .handler(new LoggingHandler(LogLevel.INFO))//設置主Reactor中Channel->pipline->handler
             .childHandler(new ChannelInitializer<SocketChannel>() {//設置從Reactor中註冊channel的pipeline
                 @Override
                 public void initChannel(SocketChannel ch) throws Exception {
                     ChannelPipeline p = ch.pipeline();
                     //p.addLast(new LoggingHandler(LogLevel.INFO));
                     p.addLast(serverHandler);
                 }
             });

            // Start the server. 綁定端口啓動服務，開始監聽accept事件
            ChannelFuture f = b.bind(PORT).sync();
            // Wait until the server socket is closed.
            f.channel().closeFuture().sync();
        } finally {
            // Shut down all event loops to terminate all threads.
            bossGroup.shutdownGracefully();
            workerGroup.shutdownGracefully();
        }
    }
}

在上篇文章中我們對代碼模板中涉及到ServerBootstrap 的一些配置方法做了簡單的介紹，大家如果忘記的話，可以在返回去回顧一下。

ServerBootstrap類其實沒有什麼特別的邏輯，主要是對Netty啓動過程中需要用到的一些核心信息進行配置管理，比如：

Netty的核心引擎組件主從Reactor線程組： bossGroup，workerGroup。通過ServerBootstrap#group方法配置。
Netty服務端使用到的Channel類型：NioServerSocketChannel ,通過ServerBootstrap#channel方法配置。
以及配置NioServerSocketChannel時用到的SocketOption。SocketOption用於設置底層JDK NIO Socket的一些選項。通過ServerBootstrap#option方法進行配置。

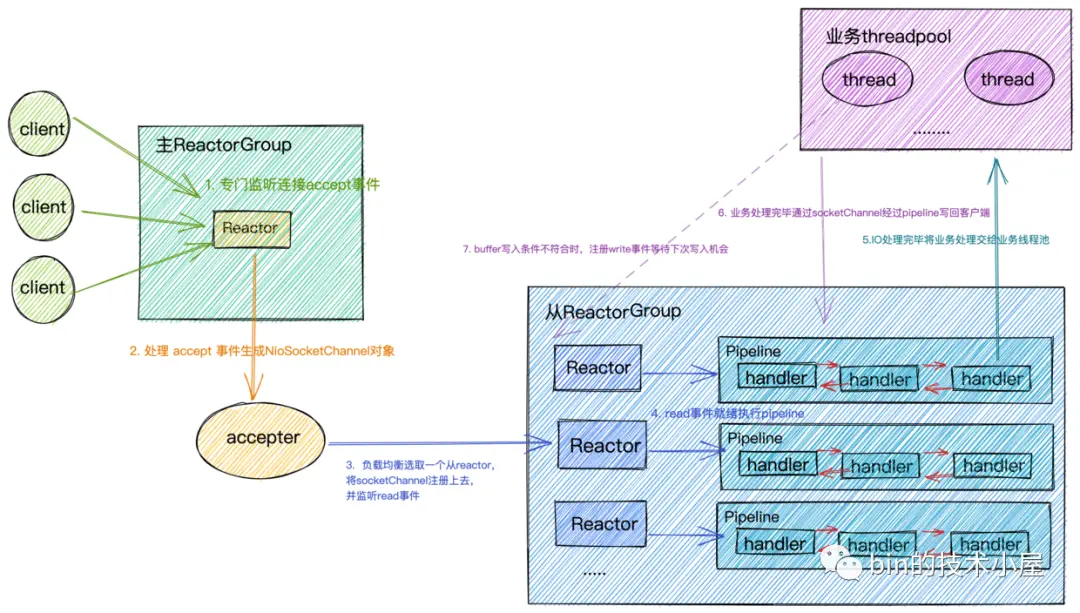

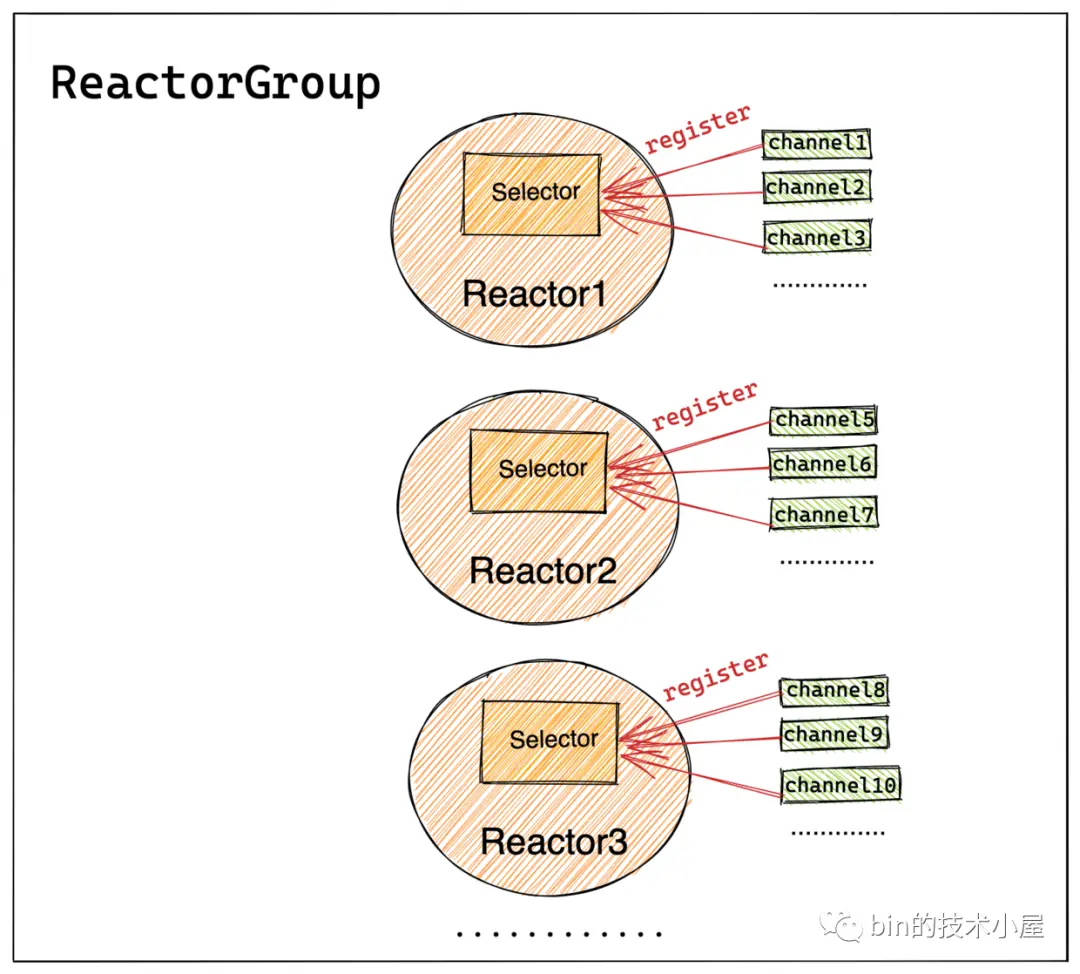

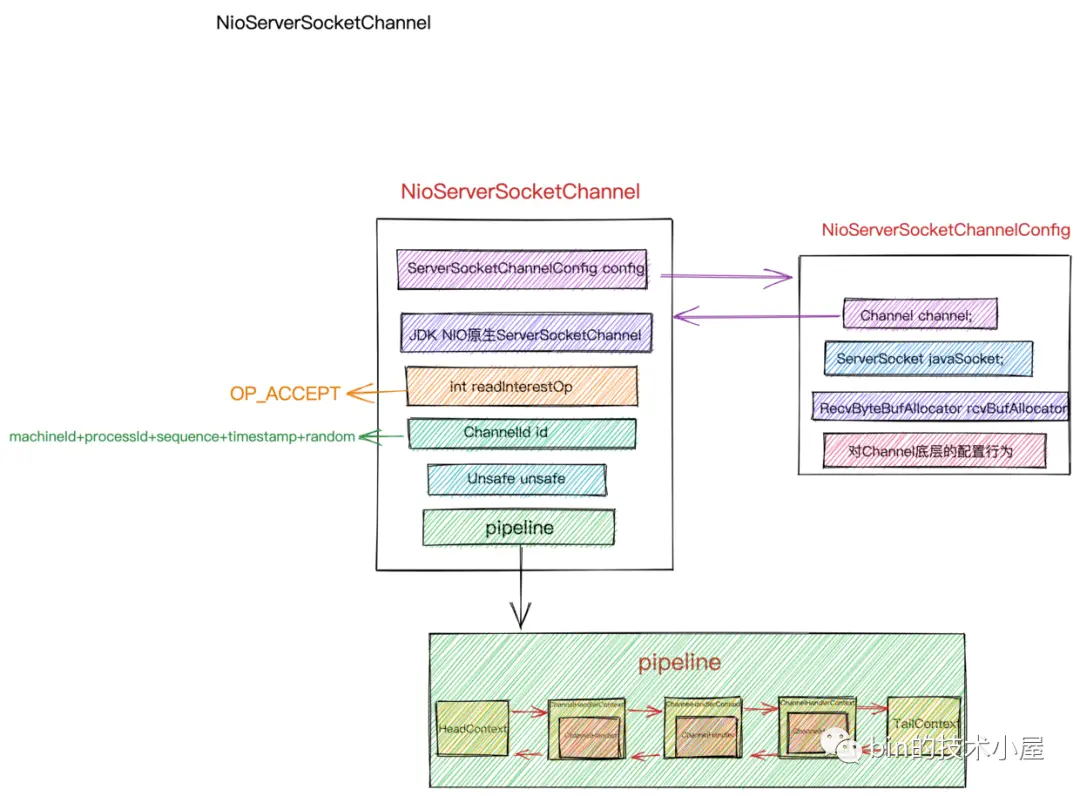

主ReactorGroup中的MainReactor管理的Channel類型為NioServerSocketChannel，如圖所示主要用來監聽端口，接收客户端連接，為客户端創建初始化NioSocketChannel，然後採用round-robin輪詢的方式從圖中從ReactorGroup中選擇一個SubReactor與該客户端NioSocketChannel進行綁定。

從ReactorGroup中的SubReactor管理的Channel類型為NioSocketChannel，它是netty中定義客户端連接的一個模型，每個連接對應一個。如圖所示SubReactor負責監聽處理綁定在其上的所有NioSocketChannel上的IO事件。

保存服務端NioServerSocketChannel和客户端NioSocketChannel對應pipeline中指定的ChannelHandler。用於後續Channel向Reactor註冊成功之後，初始化Channel裏的pipeline。

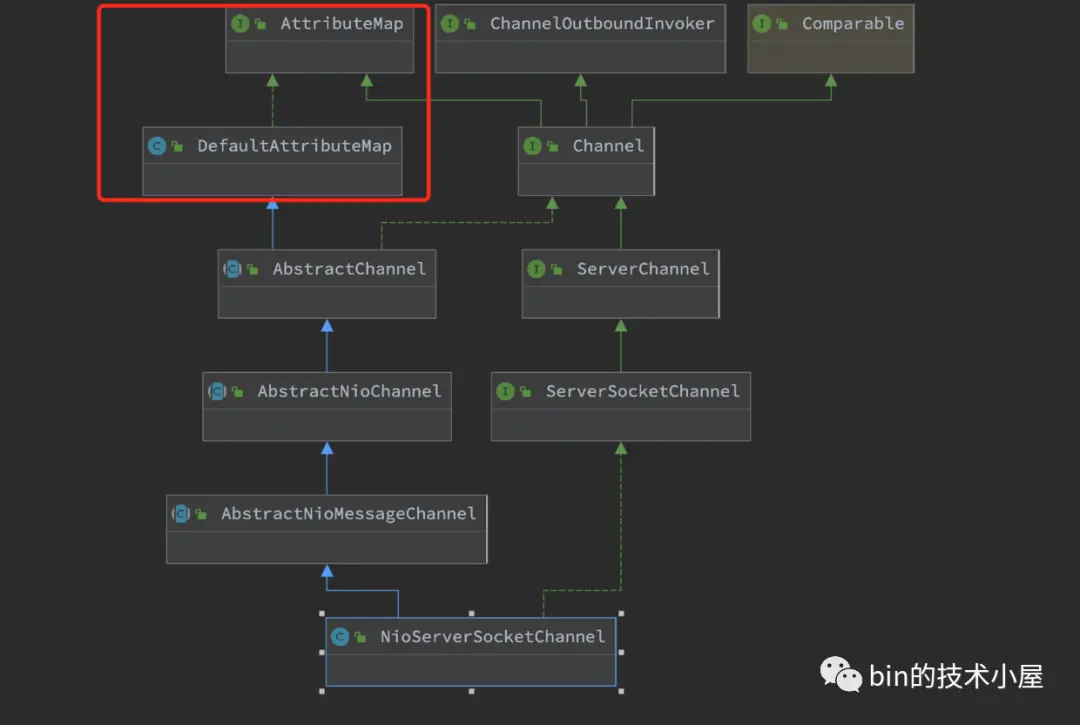

不管是服務端用到的NioServerSocketChannel還是客户端用到的NioSocketChannel，每個Channel實例都會有一個Pipeline，Pipeline中有多個ChannelHandler用於編排處理對應Channel上感興趣的IO事件。

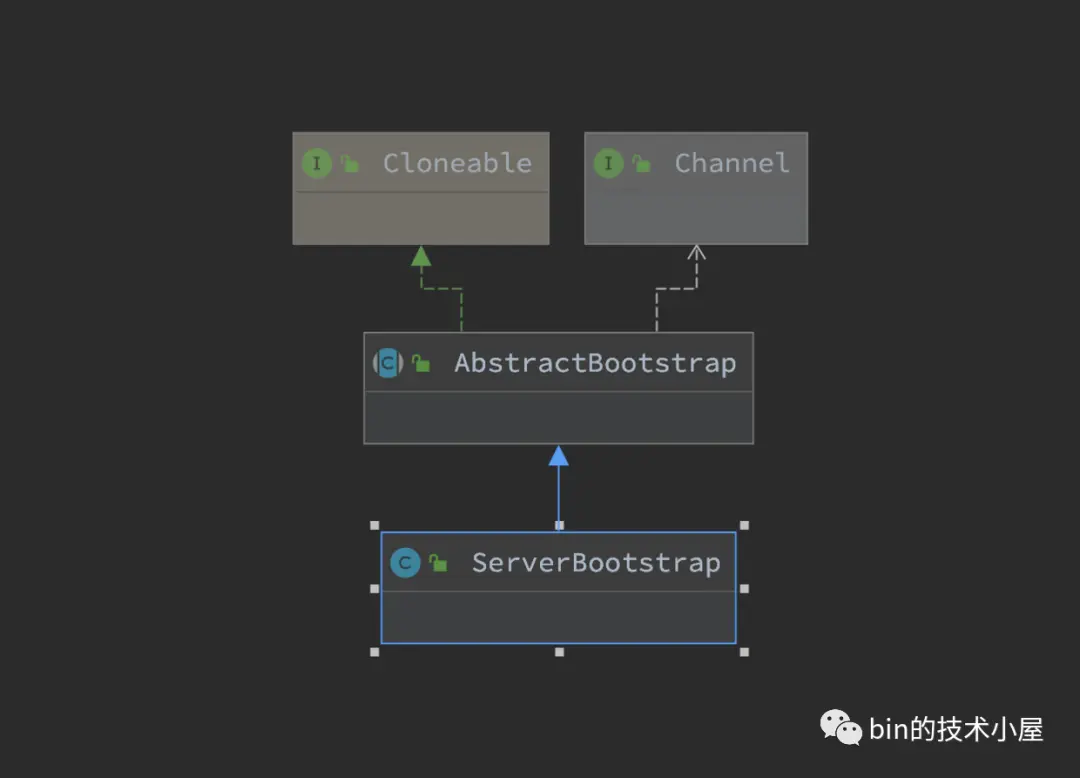

ServerBootstrap結構中包含了netty服務端程序啓動的所有配置信息，在我們介紹啓動流程之前，先來看下ServerBootstrap的源碼結構：

ServerBootstrap

ServerBootstrap的繼承結構比較簡單，繼承層次的職責分工也比較明確。

ServerBootstrap主要負責對主從Reactor線程組相關的配置進行管理，其中帶child前綴的配置方法是對從Reactor線程組的相關配置管理。從Reactor線程組中的Sub Reactor負責管理的客户端NioSocketChannel相關配置存儲在ServerBootstrap結構中。

父類AbstractBootstrap則是主要負責對主Reactor線程組相關的配置進行管理，以及主Reactor線程組中的Main Reactor負責處理的服務端ServerSocketChannel相關的配置管理。

1. 配置主從Reactor線程組

ServerBootstrap b = new ServerBootstrap();
b.group(bossGroup, workerGroup)//配置主從Reactor

public class ServerBootstrap extends AbstractBootstrap<ServerBootstrap, ServerChannel> {

     //Main Reactor線程組
    volatile EventLoopGroup group;
    //Sub Reactor線程組
    private volatile EventLoopGroup childGroup;

    public ServerBootstrap group(EventLoopGroup parentGroup, EventLoopGroup childGroup) {
        //父類管理主Reactor線程組
        super.group(parentGroup);
        if (this.childGroup != null) {
            throw new IllegalStateException("childGroup set already");
        }
        this.childGroup = ObjectUtil.checkNotNull(childGroup, "childGroup");
        return this;
    }

}

2. 配置服務端ServerSocketChannel

ServerBootstrap b = new ServerBootstrap();
b.channel(NioServerSocketChannel.class);

public class ServerBootstrap extends AbstractBootstrap<ServerBootstrap, ServerChannel> {

    //用於創建ServerSocketChannel  ReflectiveChannelFactory
    private volatile ChannelFactory<? extends C> channelFactory;

    public B channel(Class<? extends C> channelClass) {
        return channelFactory(new ReflectiveChannelFactory<C>(
                ObjectUtil.checkNotNull(channelClass, "channelClass")
        ));
    }

    @Deprecated
    public B channelFactory(ChannelFactory<? extends C> channelFactory) {
        ObjectUtil.checkNotNull(channelFactory, "channelFactory");
        if (this.channelFactory != null) {
            throw new IllegalStateException("channelFactory set already");
        }

        this.channelFactory = channelFactory;
        return self();
    }

}

在向ServerBootstrap配置服務端ServerSocketChannel的channel 方法中，其實是創建了一個ChannelFactory工廠實例ReflectiveChannelFactory,在Netty服務端啓動的過程中，會通過這個ChannelFactory去創建相應的Channel實例。

我們可以通過這個方法來配置netty的IO模型，下面為ServerSocketChannel在不同IO模型下的實現：

BIO	NIO	AIO
OioServerSocketChannel	NioServerSocketChannel	AioServerSocketChannel

EventLoopGroup Reactor線程組在不同IO模型下的實現：

BIO	NIO	AIO
ThreadPerChannelEventLoopGroup	NioEventLoopGroup	AioEventLoopGroup

我們只需要將IO模型的這些核心接口對應的實現類前綴改為對應IO模型的前綴，就可以輕鬆在Netty中完成對IO模型的切換。

2.1 ReflectiveChannelFactory

public class ReflectiveChannelFactory<T extends Channel> implements ChannelFactory<T> {
    //NioServerSocketChannelde 構造器
    private final Constructor<? extends T> constructor;

    public ReflectiveChannelFactory(Class<? extends T> clazz) {
        ObjectUtil.checkNotNull(clazz, "clazz");
        try {
            //反射獲取NioServerSocketChannel的構造器
            this.constructor = clazz.getConstructor();
        } catch (NoSuchMethodException e) {
            throw new IllegalArgumentException("Class " + StringUtil.simpleClassName(clazz) +
                    " does not have a public non-arg constructor", e);
        }
    }

    @Override
    public T newChannel() {
        try {
            //創建NioServerSocketChannel實例
            return constructor.newInstance();
        } catch (Throwable t) {
            throw new ChannelException("Unable to create Channel from class " + constructor.getDeclaringClass(), t);
        }
    }
}

從類的簽名我們可以看出，這個工廠類是通過泛型加反射的方式來創建對應的Channel實例。

泛型參數T extends Channel表示的是要通過工廠類創建的Channel類型，這裏我們初始化的是NioServerSocketChannel。
在ReflectiveChannelFactory 的構造器中通過反射的方式獲取NioServerSocketChannel的構造器。
在newChannel 方法中通過構造器反射創建NioServerSocketChannel實例。

注意這時只是配置階段，NioServerSocketChannel此時並未被創建。它是在啓動的時候才會被創建出來。

3. 為NioServerSocketChannel配置ChannelOption

ServerBootstrap b = new ServerBootstrap();
//設置被MainReactor管理的NioServerSocketChannel的Socket選項
b.option(ChannelOption.SO_BACKLOG, 100)

public abstract class AbstractBootstrap<B extends AbstractBootstrap<B, C>, C extends Channel> implements Cloneable {

    //serverSocketChannel中的ChannelOption配置
    private final Map<ChannelOption<?>, Object> options = new LinkedHashMap<ChannelOption<?>, Object>();

    public <T> B option(ChannelOption<T> option, T value) {
        ObjectUtil.checkNotNull(option, "option");
        synchronized (options) {
            if (value == null) {
                options.remove(option);
            } else {
                options.put(option, value);
            }
        }
        return self();
    }
}

無論是服務端的NioServerSocketChannel還是客户端的NioSocketChannel它們的相關底層Socket選項ChannelOption配置全部存放於一個Map類型的數據結構中。

由於客户端NioSocketChannel是由從Reactor線程組中的Sub Reactor來負責處理，所以涉及到客户端NioSocketChannel所有的方法和配置全部是以child前綴開頭。

ServerBootstrap b = new ServerBootstrap();
.childOption(ChannelOption.TCP_NODELAY, Boolean.TRUE)

public class ServerBootstrap extends AbstractBootstrap<ServerBootstrap, ServerChannel> {

   //客户端SocketChannel對應的ChannelOption配置
    private final Map<ChannelOption<?>, Object> childOptions = new LinkedHashMap<ChannelOption<?>, Object>();

    public <T> ServerBootstrap childOption(ChannelOption<T> childOption, T value) {
        ObjectUtil.checkNotNull(childOption, "childOption");
        synchronized (childOptions) {
            if (value == null) {
                childOptions.remove(childOption);
            } else {
                childOptions.put(childOption, value);
            }
        }
        return this;
    }
}

相關的底層Socket選項，netty全部枚舉在ChannelOption類中，筆者這裏就不一一列舉了，在本系列後續相關的文章中，筆者還會為大家詳細的介紹這些參數的作用。

public class ChannelOption<T> extends AbstractConstant<ChannelOption<T>> {

    ..................省略..............

    public static final ChannelOption<Boolean> SO_BROADCAST = valueOf("SO_BROADCAST");
    public static final ChannelOption<Boolean> SO_KEEPALIVE = valueOf("SO_KEEPALIVE");
    public static final ChannelOption<Integer> SO_SNDBUF = valueOf("SO_SNDBUF");
    public static final ChannelOption<Integer> SO_RCVBUF = valueOf("SO_RCVBUF");
    public static final ChannelOption<Boolean> SO_REUSEADDR = valueOf("SO_REUSEADDR");
    public static final ChannelOption<Integer> SO_LINGER = valueOf("SO_LINGER");
    public static final ChannelOption<Integer> SO_BACKLOG = valueOf("SO_BACKLOG");
    public static final ChannelOption<Integer> SO_TIMEOUT = valueOf("SO_TIMEOUT");

    ..................省略..............

}

4. 為服務端NioServerSocketChannel中的Pipeline配置ChannelHandler

    //serverSocketChannel中pipeline裏的handler(主要是acceptor)
    private volatile ChannelHandler handler;

    public B handler(ChannelHandler handler) {
        this.handler = ObjectUtil.checkNotNull(handler, "handler");
        return self();
    }

向NioServerSocketChannel中的Pipeline添加ChannelHandler分為兩種方式：

顯式添加： 顯式添加的方式是由用户在main線程中通過ServerBootstrap#handler的方式添加。如果需要添加多個ChannelHandler，則可以通過ChannelInitializer向pipeline中進行添加。

關於ChannelInitializer後面筆者會有詳細介紹，這裏大家只需要知道ChannelInitializer是一種特殊的ChannelHandler，用於初始化pipeline。適用於向pipeline中添加多個ChannelHandler的場景。

            ServerBootstrap b = new ServerBootstrap();
            b.group(bossGroup, workerGroup)//配置主從Reactor
             .channel(NioServerSocketChannel.class)//配置主Reactor中的channel類型
             .handler(new ChannelInitializer<NioServerSocketChannel>() {
                 @Override
                 protected void initChannel(NioServerSocketChannel ch) throws Exception {
                     ChannelPipeline p = ch.pipeline();
                     p.addLast(channelhandler1)
                      .addLast(channelHandler2)

                      ......

                      .addLast(channelHandler3);
                 }
             })

隱式添加：隱式添加主要添加的就是主ReactorGroup的核心組件也就是下圖中的acceptor，Netty中的實現為ServerBootstrapAcceptor，本質上也是一種ChannelHandler，主要負責在客户端連接建立好後，初始化客户端NioSocketChannel，在從Reactor線程組中選取一個Sub Reactor，將客户端NioSocketChannel 註冊到Sub Reactor中的selector上。

隱式添加ServerBootstrapAcceptor是由Netty框架在啓動的時候負責添加，用户無需關心。

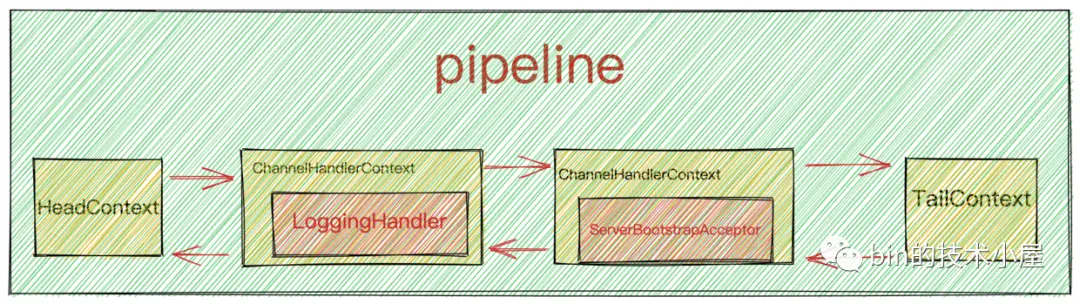

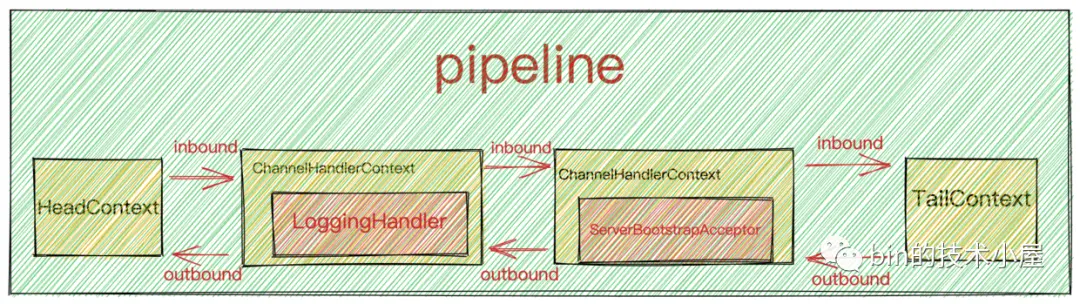

在本例中，NioServerSocketChannel的PipeLine中只有兩個ChannelHandler,一個由用户在外部顯式添加的LoggingHandler,另一個是由Netty框架隱式添加的ServerBootstrapAcceptor。

其實我們在實際項目使用的過程中，不會向netty服務端NioServerSocketChannel添加額外的ChannelHandler，NioServerSocketChannel只需要專心做好自己最重要的本職工作接收客户端連接就好了。這裏額外添加一個LoggingHandler只是為了向大家展示ServerBootstrap的配置方法。

5. 為客户端NioSocketChannel中的Pipeline配置ChannelHandler

            final EchoServerHandler serverHandler = new EchoServerHandler();

            serverBootstrap.childHandler(new ChannelInitializer<SocketChannel>() {//設置從Reactor中註冊channel的pipeline
                 @Override
                 public void initChannel(SocketChannel ch) throws Exception {
                     ChannelPipeline p = ch.pipeline();

                     p.addLast(new LoggingHandler(LogLevel.INFO));
                     p.addLast(serverHandler);
                 }
             });

    //socketChannel中pipeline中的處理handler
    private volatile ChannelHandler childHandler;

    public ServerBootstrap childHandler(ChannelHandler childHandler) {
        this.childHandler = ObjectUtil.checkNotNull(childHandler, "childHandler");
        return this;
    }

向客户端NioSocketChannel中的Pipeline裏添加ChannelHandler完全是由用户自己控制顯式添加，添加的數量不受限制。

由於在Netty的IO線程模型中，是由單個Sub Reactor線程負責執行客户端NioSocketChannel中的Pipeline，一個Sub Reactor線程負責處理多個NioSocketChannel上的IO事件，如果Pipeline中的ChannelHandler添加的太多，就會影響Sub Reactor線程執行其他NioSocketChannel上的Pipeline，從而降低IO處理效率，降低吞吐量。

所以Pipeline中的ChannelHandler不易添加過多，並且不能再ChannelHandler中執行耗時的業務處理任務。

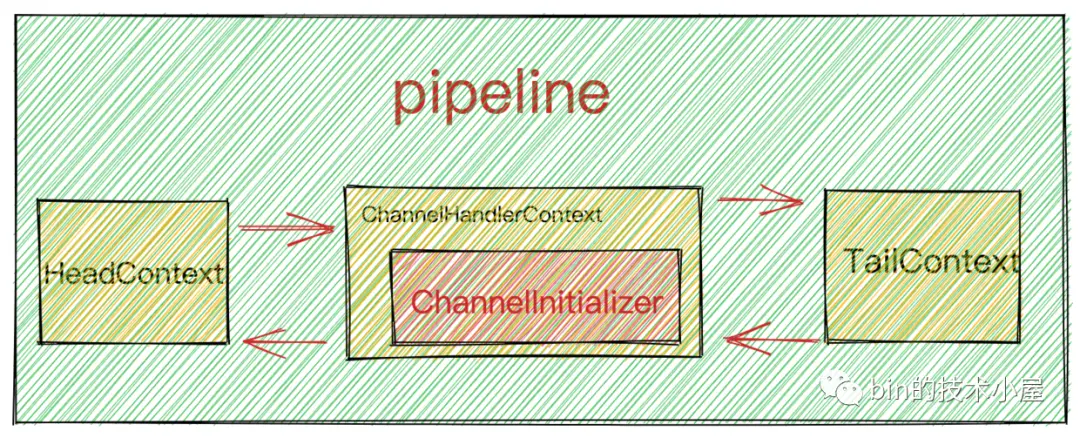

在我們通過ServerBootstrap配置netty服務端啓動信息的時候，無論是向服務端NioServerSocketChannel的pipeline中添加ChannelHandler，還是向客户端NioSocketChannel的pipeline中添加ChannelHandler，當涉及到多個ChannelHandler添加的時候，我們都會用到ChannelInitializer，那麼這個ChannelInitializer究竟是何方聖神，為什麼要這樣做呢？我們接着往下看~~

ChannelInitializer

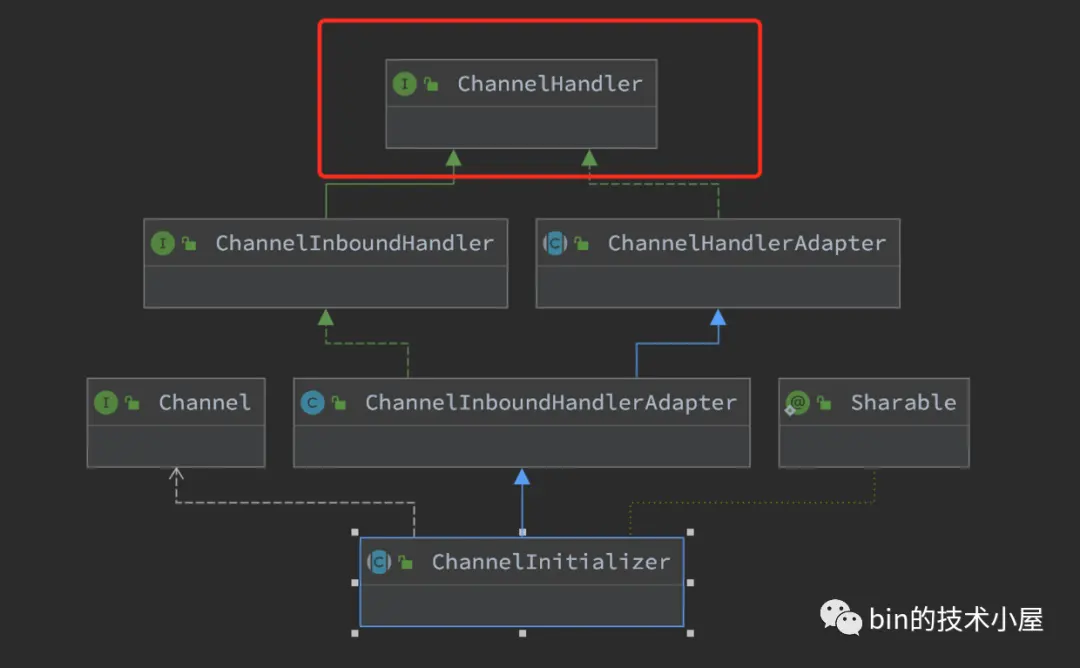

首先ChannelInitializer它繼承於ChannelHandler，它自己本身就是一個ChannelHandler，所以它可以添加到childHandler中。

其他的父類大家這裏可以不用管，後面文章中筆者會一一為大家詳細介紹。

那為什麼不直接添加ChannelHandler而是選擇用ChannelInitializer呢？

這裏主要有兩點原因：

前邊我們提到，客户端NioSocketChannel是在服務端accept連接後，在服務端NioServerSocketChannel中被創建出來的。但是此時我們正處於配置ServerBootStrap階段，服務端還沒有啓動，更沒有客户端連接上來，此時客户端NioSocketChannel還沒有被創建出來，所以也就沒辦法向客户端NioSocketChannel的pipeline中添加ChannelHandler。
客户端NioSocketChannel中Pipeline裏可以添加任意多個ChannelHandler，但是Netty框架無法預知用户到底需要添加多少個ChannelHandler，所以Netty框架提供了回調函數ChannelInitializer#initChannel，使用户可以自定義ChannelHandler的添加行為。

當客户端NioSocketChannel註冊到對應的Sub Reactor上後，緊接着就會初始化NioSocketChannel中的Pipeline，此時Netty框架會回調ChannelInitializer#initChannel執行用户自定義的添加邏輯。

public abstract class ChannelInitializer<C extends Channel> extends ChannelInboundHandlerAdapter {

    @Override
    @SuppressWarnings("unchecked")
    public final void channelRegistered(ChannelHandlerContext ctx) throws Exception {
        //當channelRegister事件發生時，調用initChannel初始化pipeline
        if (initChannel(ctx)) {
                 .................省略...............
        } else {
                 .................省略...............
        }
    }

    private boolean initChannel(ChannelHandlerContext ctx) throws Exception {
        if (initMap.add(ctx)) { // Guard against re-entrance.
            try {
                //此時客户單NioSocketChannel已經創建並初始化好了
                initChannel((C) ctx.channel());
            } catch (Throwable cause) {
                 .................省略...............
            } finally {
                  .................省略...............
            }
            return true;
        }
        return false;
    }

    protected abstract void initChannel(C ch) throws Exception;

    .................省略...............
}

這裏由netty框架回調的ChannelInitializer#initChannel方法正是我們自定義的添加邏輯。

            final EchoServerHandler serverHandler = new EchoServerHandler();

            serverBootstrap.childHandler(new ChannelInitializer<SocketChannel>() {//設置從Reactor中註冊channel的pipeline
                 @Override
                 public void initChannel(SocketChannel ch) throws Exception {
                     ChannelPipeline p = ch.pipeline();

                     p.addLast(new LoggingHandler(LogLevel.INFO));
                     p.addLast(serverHandler);
                 }
             });

到此為止，Netty服務端啓動所需要的必要配置信息，已經全部存入ServerBootStrap啓動輔助類中。

接下來要做的事情就是服務端的啓動了。

// Start the server. 綁定端口啓動服務，開始監聽accept事件
ChannelFuture f = serverBootStrap.bind(PORT).sync();

Netty服務端的啓動

經過前面的鋪墊終於來到了本文的核心內容----Netty服務端的啓動過程。

如代碼模板中的示例所示，Netty服務端的啓動過程封裝在io.netty.bootstrap.AbstractBootstrap#bind(int)函數中。

接下來我們看一下Netty服務端在啓動過程中究竟幹了哪些事情？

大家看到這副啓動流程圖先不要慌，接下來的內容筆者會帶大家各個擊破它，在文章的最後保證讓大家看懂這副流程圖。

我們先來從netty服務端啓動的入口函數開始我們今天的源碼解析旅程：

    public ChannelFuture bind(int inetPort) {
        return bind(new InetSocketAddress(inetPort));
    }

    public ChannelFuture bind(SocketAddress localAddress) {
        //校驗Netty核心組件是否配置齊全
        validate();
        //服務端開始啓動，綁定端口地址，接收客户端連接
        return doBind(ObjectUtil.checkNotNull(localAddress, "localAddress"));
    }

   private ChannelFuture doBind(final SocketAddress localAddress) {
        //異步創建，初始化，註冊ServerSocketChannel到main reactor上
        final ChannelFuture regFuture = initAndRegister();
        final Channel channel = regFuture.channel();
        if (regFuture.cause() != null) {
            return regFuture;
        }

        if (regFuture.isDone()) {

           ........serverSocketChannel向Main Reactor註冊成功後開始綁定端口....,

        } else {
            //如果此時註冊操作沒有完成，則向regFuture添加operationComplete回調函數，註冊成功後回調。
            regFuture.addListener(new ChannelFutureListener() {
                @Override
                public void operationComplete(ChannelFuture future) throws Exception {

                   ........serverSocketChannel向Main Reactor註冊成功後開始綁定端口....,
            });
            return promise;
        }
    }

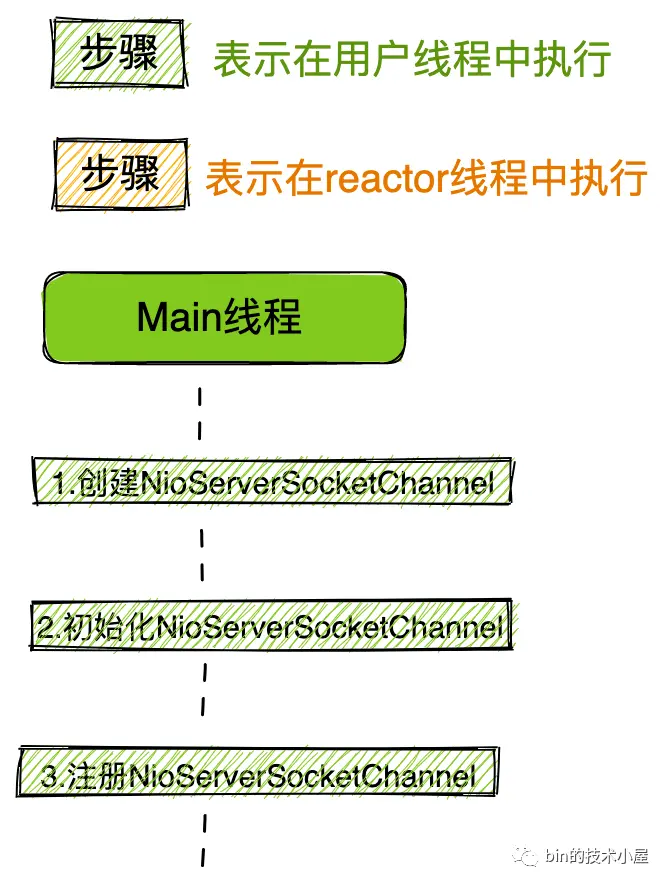

Netty服務端的啓動流程總體如下：

創建服務端NioServerSocketChannel並初始化。
將服務端NioServerSocketChannel註冊到主Reactor線程組中。
註冊成功後，開始初始化NioServerSocketChannel中的pipeline，然後在pipeline中觸發channelRegister事件。
隨後由NioServerSocketChannel綁定端口地址。
綁定端口地址成功後，向NioServerSocketChannel對應的Pipeline中觸發傳播ChannelActive事件，在ChannelActive事件回調中向Main Reactor註冊OP_ACCEPT事件，開始等待客户端連接。服務端啓動完成。

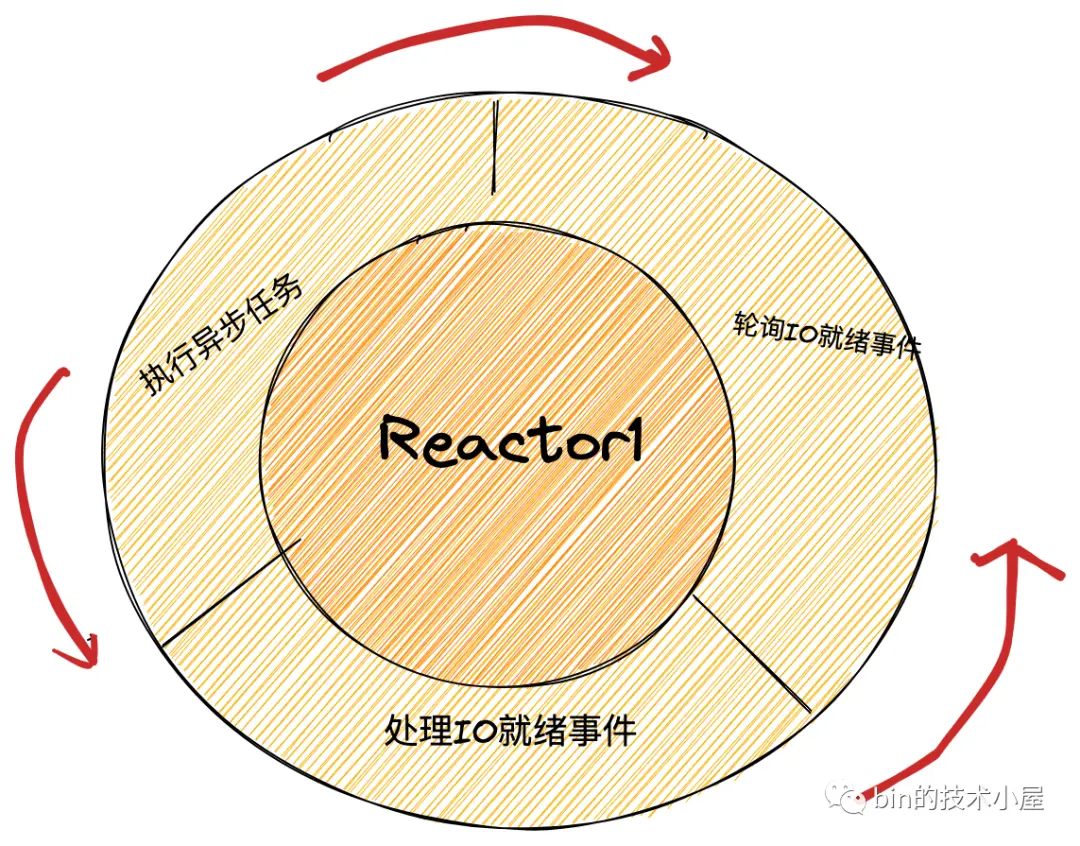

當netty服務端啓動成功之後，最終我們會得到如下結構的陣型，開始枕戈待旦，準備接收客户端的連接，Reactor開始運轉。

接下來，我們就來看下Netty源碼是如何實現以上步驟的~~

1. initAndRegister

    final ChannelFuture initAndRegister() {
        Channel channel = null;
        try {
            //創建NioServerSocketChannel
            //ReflectiveChannelFactory通過泛型，反射，工廠的方式靈活創建不同類型的channel
            channel = channelFactory.newChannel();
            //初始化NioServerSocketChannel
            init(channel);
        } catch (Throwable t) {
            ..............省略.................
        }

        //向MainReactor註冊ServerSocketChannel
        ChannelFuture regFuture = config().group().register(channel);

           ..............省略.................

        return regFuture;
    }

從函數命名中我們可以看出，這個函數主要做的事情就是首先創建NioServerSocketChannel ，並對NioServerSocketChannel 進行初始化，最後將NioServerSocketChannel 註冊到Main Reactor中。

1.1 創建NioServerSocketChannel

還記得我們在介紹ServerBootstrap啓動輔助類配置服務端ServerSocketChannel類型的時候提到的工廠類ReflectiveChannelFactory 嗎？

因為當時我們在配置ServerBootstrap啓動輔助類的時候，還沒到啓動階段，而配置階段並不是創建具體ServerSocketChannel的時機。

所以Netty通過工廠模式將要創建的ServerSocketChannel的類型（通過泛型指定）以及創建的過程(封裝在newChannel函數中)統統先封裝在工廠類ReflectiveChannelFactory中。

ReflectiveChannelFactory通過泛型，反射，工廠的方式靈活創建不同類型的channel

等待創建時機來臨，我們調用保存在ServerBootstrap中的channelFactory直接進行創建。

public class ReflectiveChannelFactory<T extends Channel> implements ChannelFactory<T> {

    private final Constructor<? extends T> constructor;

    @Override
    public T newChannel() {
        try {
            return constructor.newInstance();
        } catch (Throwable t) {
            throw new ChannelException("Unable to create Channel from class " + constructor.getDeclaringClass(), t);
        }
    }
}

下面我們來看下NioServerSocketChannel的構建過程：

1.1.1 NioServerSocketChannel

public class NioServerSocketChannel extends AbstractNioMessageChannel
                             implements io.netty.channel.socket.ServerSocketChannel {

    //SelectorProvider(用於創建Selector和Selectable Channels)
    private static final SelectorProvider DEFAULT_SELECTOR_PROVIDER = SelectorProvider.provider();

    public NioServerSocketChannel() {
        this(newSocket(DEFAULT_SELECTOR_PROVIDER));
    }

    //創建JDK NIO ServerSocketChannel
    private static ServerSocketChannel newSocket(SelectorProvider provider) {
        try {
            return provider.openServerSocketChannel();
        } catch (IOException e) {
            throw new ChannelException(
                    "Failed to open a server socket.", e);
        }
    }

     //ServerSocketChannel相關的配置
    private final ServerSocketChannelConfig config;

    public NioServerSocketChannel(ServerSocketChannel channel) {
        //父類AbstractNioChannel中保存JDK NIO原生ServerSocketChannel以及要監聽的事件OP_ACCEPT
        super(null, channel, SelectionKey.OP_ACCEPT);
        //DefaultChannelConfig中設置用於Channel接收數據用的buffer->AdaptiveRecvByteBufAllocator
        config = new NioServerSocketChannelConfig(this, javaChannel().socket());
    }

}

首先調用newSocket 創建JDK NIO 原生ServerSocketChannel，這裏調用了SelectorProvider#openServerSocketChannel 來創建JDK NIO 原生ServerSocketChannel，我們在上篇文章《聊聊Netty那些事兒之Reactor在Netty中的實現(創建篇)》中詳細的介紹了SelectorProvider相關內容，當時是用SelectorProvider來創建Reactor中的Selector。大家還記得嗎？？
通過父類構造器設置NioServerSocketChannel感興趣的IO事件,這裏設置的是SelectionKey.OP_ACCEPT事件。並將JDK NIO 原生ServerSocketChannel封裝起來。
創建Channel的配置類NioServerSocketChannelConfig，在配置類中封裝了對Channel底層的一些配置行為，以及JDK中的ServerSocket。以及創建NioServerSocketChannel接收數據用的Buffer分配器AdaptiveRecvByteBufAllocator。

NioServerSocketChannelConfig沒什麼重要的東西，我們這裏也不必深究，它就是管理NioServerSocketChannel相關的配置，這裏唯一需要大家注意的是這個用於Channel接收數據用的Buffer分配器AdaptiveRecvByteBufAllocator，我們後面在介紹Netty如何接收連接的時候還會提到。

NioServerSocketChannel 的整體構建過程介紹完了，現在我們來按照繼承層次再回過頭來看下NioServerSocketChannel 的層次構建，來看下每一層都創建了什麼，封裝了什麼，這些信息都是Channel的核心信息，所以有必要了解一下。

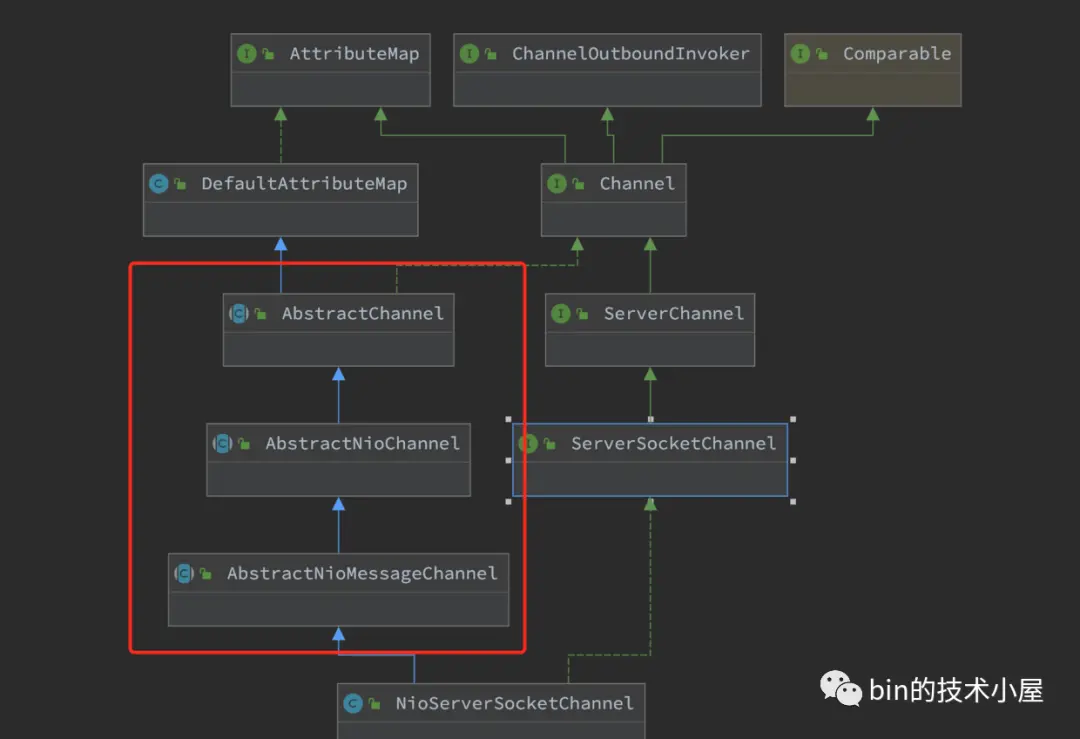

在NioServerSocketChannel 的創建過程中，我們主要關注繼承結構圖中紅框標註的三個類，其他的我們佔時先不用管。

其中AbstractNioMessageChannel類主要是對NioServerSocketChannel底層讀寫行為的封裝和定義，比如accept接收客户端連接。這個我們後續會介紹到，這裏我們並不展開。

1.1.2 AbstractNioChannel

public abstract class AbstractNioChannel extends AbstractChannel {
   //JDK NIO原生Selectable Channel
    private final SelectableChannel ch;
    // Channel監聽事件集合 這裏是SelectionKey.OP_ACCEPT事件
    protected final int readInterestOp;

    protected AbstractNioChannel(Channel parent, SelectableChannel ch, int readInterestOp) {
        super(parent);
        this.ch = ch;
        this.readInterestOp = readInterestOp;
        try {
            //設置Channel為非阻塞 配合IO多路複用模型
            ch.configureBlocking(false);
        } catch (IOException e) {
            .............省略................
        }
    }
}

封裝由SelectorProvider創建出來的JDK NIO原生ServerSocketChannel。
封裝Channel在創建時指定感興趣的IO事件，對於NioServerSocketChannel來説感興趣的IO事件為OP_ACCEPT事件。
設置JDK NIO原生ServerSocketChannel為非阻塞模式，配合IO多路複用模型。

1.1.3 AbstractChannel

public abstract class AbstractChannel extends DefaultAttributeMap implements Channel {

    //channel是由創建層次的，比如ServerSocketChannel 是 SocketChannel的 parent
    private final Channel parent;
    //channel全局唯一ID machineId+processId+sequence+timestamp+random
    private final ChannelId id;
    //unsafe用於封裝對底層socket的相關操作
    private final Unsafe unsafe;
    //為channel分配獨立的pipeline用於IO事件編排
    private final DefaultChannelPipeline pipeline;

    protected AbstractChannel(Channel parent) {
        this.parent = parent;
        //channel全局唯一ID machineId+processId+sequence+timestamp+random
        id = newId();
        //unsafe用於定義實現對Channel的底層操作
        unsafe = newUnsafe();
        //為channel分配獨立的pipeline用於IO事件編排
        pipeline = newChannelPipeline();
    }
}

Netty中的Channel創建是有層次的，這裏的parent屬性用來保存上一級的Channel，比如這裏的NioServerSocketChannel是頂級Channel，所以它的parent = null。客户端NioSocketChannel是由NioServerSocketChannel創建的，所以它的parent = NioServerSocketChannel。
為Channel分配全局唯一的ChannelId。ChannelId由機器Id(machineId)，進程Id（processId），序列號（sequence），時間戳（timestamp），隨機數（random）構成

   private DefaultChannelId() {
        data = new byte[MACHINE_ID.length + PROCESS_ID_LEN + SEQUENCE_LEN + TIMESTAMP_LEN + RANDOM_LEN];
        int i = 0;

        // machineId
        System.arraycopy(MACHINE_ID, 0, data, i, MACHINE_ID.length);
        i += MACHINE_ID.length;

        // processId
        i = writeInt(i, PROCESS_ID);

        // sequence
        i = writeInt(i, nextSequence.getAndIncrement());

        // timestamp (kind of)
        i = writeLong(i, Long.reverse(System.nanoTime()) ^ System.currentTimeMillis());

        // random
        int random = PlatformDependent.threadLocalRandom().nextInt();
        i = writeInt(i, random);
        assert i == data.length;

        hashCode = Arrays.hashCode(data);
    }

創建NioServerSocketChannel的底層操作類Unsafe 。這裏創建的是io.netty.channel.nio.AbstractNioMessageChannel.NioMessageUnsafe。

Unsafe為Channel接口的一個內部接口，用於定義實現對Channel底層的各種操作，Unsafe接口定義的操作行為只能由Netty框架的Reactor線程調用，用户線程禁止調用。

interface Unsafe {

        //分配接收數據用的Buffer
        RecvByteBufAllocator.Handle recvBufAllocHandle();

        //服務端綁定的端口地址
        SocketAddress localAddress();
        //遠端地址
        SocketAddress remoteAddress();
        //channel向Reactor註冊
        void register(EventLoop eventLoop, ChannelPromise promise);

        //服務端綁定端口地址
        void bind(SocketAddress localAddress, ChannelPromise promise);
        //客户端連接服務端
        void connect(SocketAddress remoteAddress, SocketAddress localAddress, ChannelPromise promise);
        //關閉channle
        void close(ChannelPromise promise);
        //讀數據
        void beginRead();
        //寫數據
        void write(Object msg, ChannelPromise promise);

    }

為NioServerSocketChannel分配獨立的pipeline用於IO事件編排。pipeline其實是一個ChannelHandlerContext類型的雙向鏈表。頭結點HeadContext,尾結點TailContext。ChannelHandlerContext中包裝着ChannelHandler。

ChannelHandlerContext 保存 ChannelHandler上下文信息，用於事件傳播。後面筆者會單獨開一篇文章介紹，這裏我們還是聚焦於啓動主線。

這裏只是為了讓大家簡單理解pipeline的一個大致的結構，後面會寫一篇文章專門詳細講解pipeline。

    protected DefaultChannelPipeline(Channel channel) {
        this.channel = ObjectUtil.checkNotNull(channel, "channel");
        succeededFuture = new SucceededChannelFuture(channel, null);
        voidPromise =  new VoidChannelPromise(channel, true);

        tail = new TailContext(this);
        head = new HeadContext(this);

        head.next = tail;
        tail.prev = head;
    }

到了這裏NioServerSocketChannel就創建完畢了，我們來回顧下它到底包含了哪些核心信息。

1.2 初始化NioServerSocketChannel

   void init(Channel channel) {
        //向NioServerSocketChannelConfig設置ServerSocketChannelOption
        setChannelOptions(channel, newOptionsArray(), logger);
        //向netty自定義的NioServerSocketChannel設置attributes
        setAttributes(channel, attrs0().entrySet().toArray(EMPTY_ATTRIBUTE_ARRAY));

        ChannelPipeline p = channel.pipeline();

        //獲取從Reactor線程組
        final EventLoopGroup currentChildGroup = childGroup;
        //獲取用於初始化客户端NioSocketChannel的ChannelInitializer
        final ChannelHandler currentChildHandler = childHandler;
        //獲取用户配置的客户端SocketChannel的channelOption以及attributes
        final Entry<ChannelOption<?>, Object>[] currentChildOptions;
        synchronized (childOptions) {
            currentChildOptions = childOptions.entrySet().toArray(EMPTY_OPTION_ARRAY);
        }
        final Entry<AttributeKey<?>, Object>[] currentChildAttrs = childAttrs.entrySet().toArray(EMPTY_ATTRIBUTE_ARRAY);

        //向NioServerSocketChannel中的pipeline添加初始化ChannelHandler的邏輯
        p.addLast(new ChannelInitializer<Channel>() {
            @Override
            public void initChannel(final Channel ch) {
                final ChannelPipeline pipeline = ch.pipeline();
                //ServerBootstrap中用户指定的channelHandler
                ChannelHandler handler = config.handler();
                if (handler != null) {
                    //LoggingHandler
                    pipeline.addLast(handler);
                }
                //添加用於接收客户端連接的acceptor

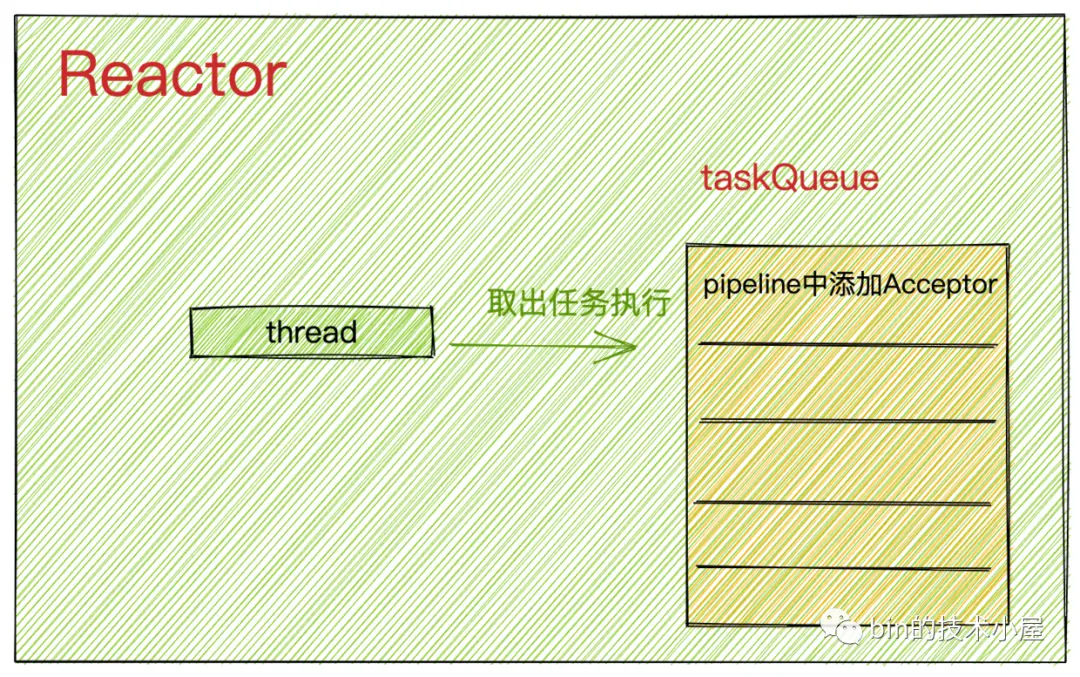

                ch.eventLoop().execute(new Runnable() {
                    @Override
                    public void run() {
                        pipeline.addLast(new ServerBootstrapAcceptor(
                                ch, currentChildGroup, currentChildHandler, currentChildOptions, currentChildAttrs));
                    }
                });
            }
        });
    }

向NioServerSocketChannelConfig設置ServerSocketChannelOption。
向netty自定義的NioServerSocketChannel設置ChannelAttributes

Netty自定義的SocketChannel類型均繼承AttributeMap接口以及DefaultAttributeMap類，正是它們定義了ChannelAttributes。用於向Channel添加用户自定義的一些信息。

這個ChannelAttributes的用處大有可為，Netty後邊的許多特性都是依靠這個ChannelAttributes來實現的。這裏先賣個關子，大家可以自己先想一下可以用這個ChannelAttributes做哪些事情？

獲取從Reactor線程組childGroup，以及用於初始化客户端NioSocketChannel的ChannelInitializer,ChannelOption,ChannelAttributes，這些信息均是由用户在啓動的時候向ServerBootstrap添加的客户端NioServerChannel配置信息。這裏用這些信息來初始化ServerBootstrapAcceptor。因為後續會在ServerBootstrapAcceptor中接收客户端連接以及創建NioServerChannel。
向NioServerSocketChannel中的pipeline添加用於初始化pipeline的ChannelInitializer。

問題來了，這裏為什麼不乾脆直接將ChannelHandler添加到pipeline中，而是又使用到了ChannelInitializer呢？

其實原因有兩點：

為了保證線程安全地初始化pipeline，所以初始化的動作需要由Reactor線程進行，而當前線程是用户程序的啓動Main線程 並不是Reactor線程。這裏不能立即初始化。
初始化Channel中pipeline的動作，需要等到Channel註冊到對應的Reactor中才可以進行初始化，當前只是創建好了NioServerSocketChannel，但並未註冊到Main Reactor上。

初始化NioServerSocketChannel中pipeline的時機是：當NioServerSocketChannel註冊到Main Reactor之後，綁定端口地址之前。

前邊在介紹ServerBootstrap配置childHandler時也用到了ChannelInitializer，還記得嗎？？

問題又來了，大家注意下ChannelInitializer#initChannel方法，在該初始化回調方法中，添加LoggingHandler是直接向pipeline中添加，而添加Acceptor為什麼不是直接添加而是封裝成異步任務呢？

這裏先給大家賣個關子，筆者會在後續流程中為大家解答 ~

此時NioServerSocketChannel中的pipeline結構如下圖所示：

1.3 向Main Reactor註冊NioServerSocketChannel

從ServerBootstrap獲取主Reactor線程組NioEventLoopGroup，將NioServerSocketChannel註冊到NioEventLoopGroup中。

ChannelFuture regFuture = config().group().register(channel);

下面我們來看下具體的註冊過程：

1.3.1 主Reactor線程組中選取一個Main Reactor進行註冊

    @Override
    public ChannelFuture register(Channel channel) {
        return next().register(channel);
    }

    @Override
    public EventExecutor next() {
        return chooser.next();
    }

    //獲取綁定策略
    @Override
    public EventExecutorChooser newChooser(EventExecutor[] executors) {
        if (isPowerOfTwo(executors.length)) {
            return new PowerOfTwoEventExecutorChooser(executors);
        } else {
            return new GenericEventExecutorChooser(executors);
        }
    }

    //採用輪詢round-robin的方式選擇Reactor
    @Override
    public EventExecutor next() {
            return executors[(int) Math.abs(idx.getAndIncrement() % executors.length)];
    }

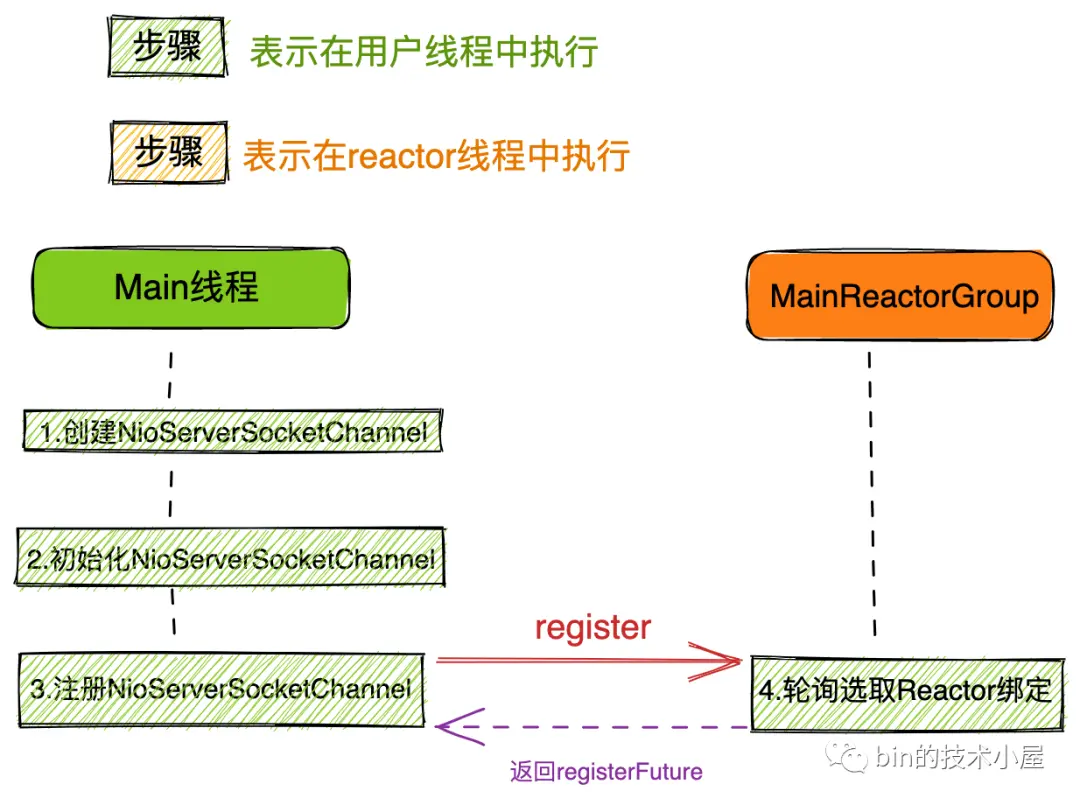

Netty通過next()方法根據上篇文章《聊聊Netty那些事兒之Reactor在Netty中的實現(創建篇)》提到的channel到reactor的綁定策略，從ReactorGroup中選取一個Reactor進行註冊綁定。之後Channel生命週期內的所有 IO 事件都由這個 Reactor 負責處理，如 accept、connect、read、write 等 IO 事件。

一個channel只能綁定到一個Reactor上，一個Reactor負責監聽多個channel。

由於這裏是NioServerSocketChannle向Main Reactor進行註冊綁定，所以Main Reactor主要負責處理的IO事件是OP_ACCEPT事件。

1.3.2 向綁定後的Main Reactor進行註冊

向Reactor進行註冊的行為定義在NioEventLoop的父類SingleThreadEventLoop中，印象模糊的同學可以在回看下上篇文章中的NioEventLoop繼承結構小節內容。

public abstract class SingleThreadEventLoop extends SingleThreadEventExecutor implements EventLoop {

    @Override
    public ChannelFuture register(Channel channel) {
        //註冊channel到綁定的Reactor上
        return register(new DefaultChannelPromise(channel, this));
    }

    @Override
    public ChannelFuture register(final ChannelPromise promise) {
        ObjectUtil.checkNotNull(promise, "promise");
        //unsafe負責channel底層的各種操作
        promise.channel().unsafe().register(this, promise);
        return promise;
    }
}

通過NioServerSocketChannel中的Unsafe類執行底層具體的註冊動作。

protected abstract class AbstractUnsafe implements Unsafe {

        /**
         * 註冊Channel到綁定的Reactor上
         * */
        @Override
        public final void register(EventLoop eventLoop, final ChannelPromise promise) {
            ObjectUtil.checkNotNull(eventLoop, "eventLoop");
            if (isRegistered()) {
                promise.setFailure(new IllegalStateException("registered to an event loop already"));
                return;
            }
            //EventLoop的類型要與Channel的類型一樣  Nio Oio Aio
            if (!isCompatible(eventLoop)) {
                promise.setFailure(
                        new IllegalStateException("incompatible event loop type: " + eventLoop.getClass().getName()));
                return;
            }

            //在channel上設置綁定的Reactor
            AbstractChannel.this.eventLoop = eventLoop;

            /**
             * 執行channel註冊的操作必須是Reactor線程來完成
             *
             * 1: 如果當前執行線程是Reactor線程，則直接執行register0進行註冊
             * 2：如果當前執行線程是外部線程，則需要將register0註冊操作 封裝程異步Task 由Reactor線程執行
             * */
            if (eventLoop.inEventLoop()) {
                register0(promise);
            } else {
                try {
                    eventLoop.execute(new Runnable() {
                        @Override
                        public void run() {
                            register0(promise);
                        }
                    });
                } catch (Throwable t) {
                   ...............省略...............
                }
            }
        }
}

首先檢查NioServerSocketChannel是否已經完成註冊。如果以完成註冊，則直接設置代表註冊操作結果的ChannelPromise為fail狀態。
通過isCompatible方法驗證Reactor模型EventLoop是否與Channel的類型匹配。NioEventLoop對應於NioServerSocketChannel。

上篇文章我們介紹過 Netty對三種IO模型：Oio,Nio,Aio的支持，用户可以通過改變Netty核心類的前綴輕鬆切換IO模型。isCompatible方法目的就是需要保證Reactor和Channel使用的是同一種IO模型。

在Channel中保存其綁定的Reactor實例。
執行Channel向Reactor註冊的動作必須要確保是在Reactor線程中執行。
- 如果當前線程是Reactor線程則直接執行註冊動作register0
- 如果當前線程不是Reactor線程，則需要將註冊動作register0封裝成異步任務，存放在Reactor中的taskQueue中，等待Reactor線程執行。

當前執行線程並不是Reactor線程，而是用户程序的啓動線程Main線程。

1.3.3 Reactor線程的啓動

上篇文章中我們在介紹NioEventLoopGroup的創建過程中提到了一個構造器參數executor，它用於啓動Reactor線程，類型為ThreadPerTaskExecutor 。

當時筆者向大家賣了一個關子~~“Reactor線程是何時啓動的?”

那麼現在就到了為大家揭曉謎底的時候了~~

Reactor線程的啓動是在向Reactor提交第一個異步任務的時候啓動的。

Netty中的主Reactor線程組NioEventLoopGroup中的Main ReactorNioEventLoop是在用户程序Main線程向Main Reactor提交用於註冊NioServerSocketChannel的異步任務時開始啓動。

   eventLoop.execute(new Runnable() {
                        @Override
                        public void run() {
                            register0(promise);
                        }
                    });

接下來我們關注下NioEventLoop的execute方法

public abstract class SingleThreadEventExecutor extends AbstractScheduledEventExecutor implements OrderedEventExecutor {

    @Override
    public void execute(Runnable task) {
        ObjectUtil.checkNotNull(task, "task");
        execute(task, !(task instanceof LazyRunnable) && wakesUpForTask(task));
    }

    private void execute(Runnable task, boolean immediate) {
        //當前線程是否為Reactor線程
        boolean inEventLoop = inEventLoop();
        //addTaskWakesUp = true  addTask喚醒Reactor線程執行任務
        addTask(task);
        if (!inEventLoop) {
            //如果當前線程不是Reactor線程，則啓動Reactor線程
            //這裏可以看出Reactor線程的啓動是通過 向NioEventLoop添加異步任務時啓動的
            startThread();

            .....................省略.....................
        }
        .....................省略.....................
    }

}

首先將異步任務task添加到Reactor中的taskQueue中。
判斷當前線程是否為Reactor線程，此時當前執行線程為用户程序啓動線程，所以這裏調用startThread 啓動Reactor線程。

1.3.4 startThread

public abstract class SingleThreadEventExecutor extends AbstractScheduledEventExecutor implements OrderedEventExecutor {
    //定義Reactor線程狀態
    private static final int ST_NOT_STARTED = 1;
    private static final int ST_STARTED = 2;
    private static final int ST_SHUTTING_DOWN = 3;
    private static final int ST_SHUTDOWN = 4;
    private static final int ST_TERMINATED = 5;

     //Reactor線程狀態  初始為 未啓動狀態
    private volatile int state = ST_NOT_STARTED;

    //Reactor線程狀態字段state 原子更新器
    private static final AtomicIntegerFieldUpdater<SingleThreadEventExecutor> STATE_UPDATER =
    AtomicIntegerFieldUpdater.newUpdater(SingleThreadEventExecutor.class, "state");

    private void startThread() {
        if (state == ST_NOT_STARTED) {
            if (STATE_UPDATER.compareAndSet(this, ST_NOT_STARTED, ST_STARTED)) {
                boolean success = false;
                try {
                    doStartThread();
                    success = true;
                } finally {
                    if (!success) {
                        STATE_UPDATER.compareAndSet(this, ST_STARTED, ST_NOT_STARTED);
                    }
                }
            }
        }
    }

}

Reactor線程初始化狀態為ST_NOT_STARTED ,首先CAS更新狀態為ST_STARTED
doStartThread 啓動Reactor線程
啓動失敗的話，需要將Reactor線程狀態改回ST_NOT_STARTED

    //ThreadPerTaskExecutor 用於啓動Reactor線程
    private final Executor executor;

    private void doStartThread() {
        assert thread == null;
        executor.execute(new Runnable() {
            @Override
            public void run() {
                thread = Thread.currentThread();
                if (interrupted) {
                    thread.interrupt();
                }

                boolean success = false;
                updateLastExecutionTime();
                try {
                    //Reactor線程開始啓動
                    SingleThreadEventExecutor.this.run();
                    success = true;
                }

                ................省略..............
        }

這裏就來到了ThreadPerTaskExecutor 類型的executor的用武之地了。

Reactor線程的核心工作之前介紹過：輪詢所有註冊其上的Channel中的IO就緒事件，處理對應Channel上的IO事件，執行異步任務。Netty將這些核心工作封裝在io.netty.channel.nio.NioEventLoop#run方法中。

將NioEventLoop#run封裝在異步任務中，提交給executor執行，Reactor線程至此開始工作了就。

public final class ThreadPerTaskExecutor implements Executor {
    private final ThreadFactory threadFactory;

    @Override
    public void execute(Runnable command) {
        //啓動Reactor線程
        threadFactory.newThread(command).start();
    }
}

此時Reactor線程已經啓動，後面的工作全部都由這個Reactor線程來負責執行了。

而用户啓動線程在向Reactor提交完NioServerSocketChannel的註冊任務register0後，就逐步退出調用堆棧，回退到最開始的啓動入口處ChannelFuture f = b.bind(PORT).sync()。

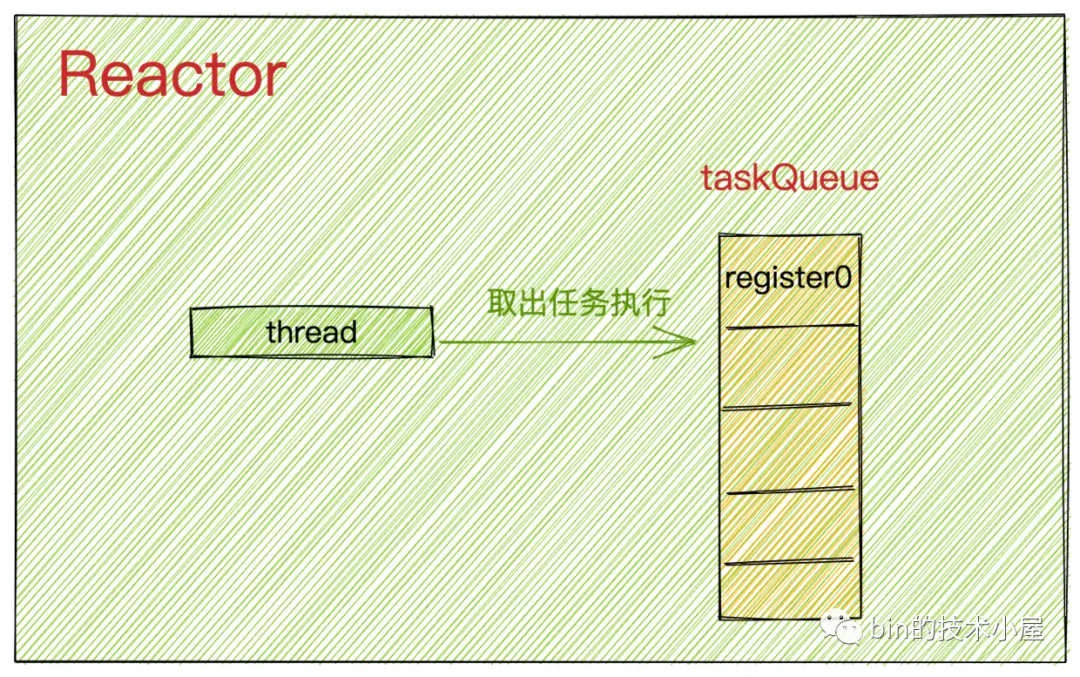

此時Reactor中的任務隊列中只有一個任務register0，Reactor線程啓動後，會從任務隊列中取出任務執行。

至此NioServerSocketChannel的註冊工作正式拉開帷幕~~

1.3.5 register0

       //true if the channel has never been registered, false otherwise
        private boolean neverRegistered = true;

        private void register0(ChannelPromise promise) {
            try {
                //查看註冊操作是否已經取消，或者對應channel已經關閉
                if (!promise.setUncancellable() || !ensureOpen(promise)) {
                    return;
                }
                boolean firstRegistration = neverRegistered;
                //執行真正的註冊操作
                doRegister();
                //修改註冊狀態
                neverRegistered = false;
                registered = true;
                //回調pipeline中添加的ChannelInitializer的handlerAdded方法，在這裏初始化channelPipeline
                pipeline.invokeHandlerAddedIfNeeded();
                //設置regFuture為success，觸發operationComplete回調,將bind操作放入Reactor的任務隊列中，等待Reactor線程執行。
                safeSetSuccess(promise);
                //觸發channelRegister事件
                pipeline.fireChannelRegistered();
                //對於服務端ServerSocketChannel來説 只有綁定端口地址成功後 channel的狀態才是active的。
                //此時綁定操作作為異步任務在Reactor的任務隊列中，綁定操作還沒開始，所以這裏的isActive()是false
                if (isActive()) {
                    if (firstRegistration) {
                        //觸發channelActive事件
                        pipeline.fireChannelActive();
                    } else if (config().isAutoRead()) {
                        beginRead();
                    }
                }
            } catch (Throwable t) {
                 ............省略.............
            }
        }

register0是驅動整個Channel註冊綁定流程的關鍵方法，下面我們來看下它的核心邏輯：

首先需要檢查Channel的註冊動作是否在Reactor線程外被取消了已經!promise.setUncancellable()。檢查要註冊的Channel是否已經關閉!ensureOpen(promise)。如果Channel已經關閉或者註冊操作已經被取消，那麼就直接返回，停止註冊流程。
調用doRegister()方法，執行真正的註冊操作。最終實現在AbstractChannel的子類AbstractNioChannel中，這個我們一會在介紹，先關注整體流程。

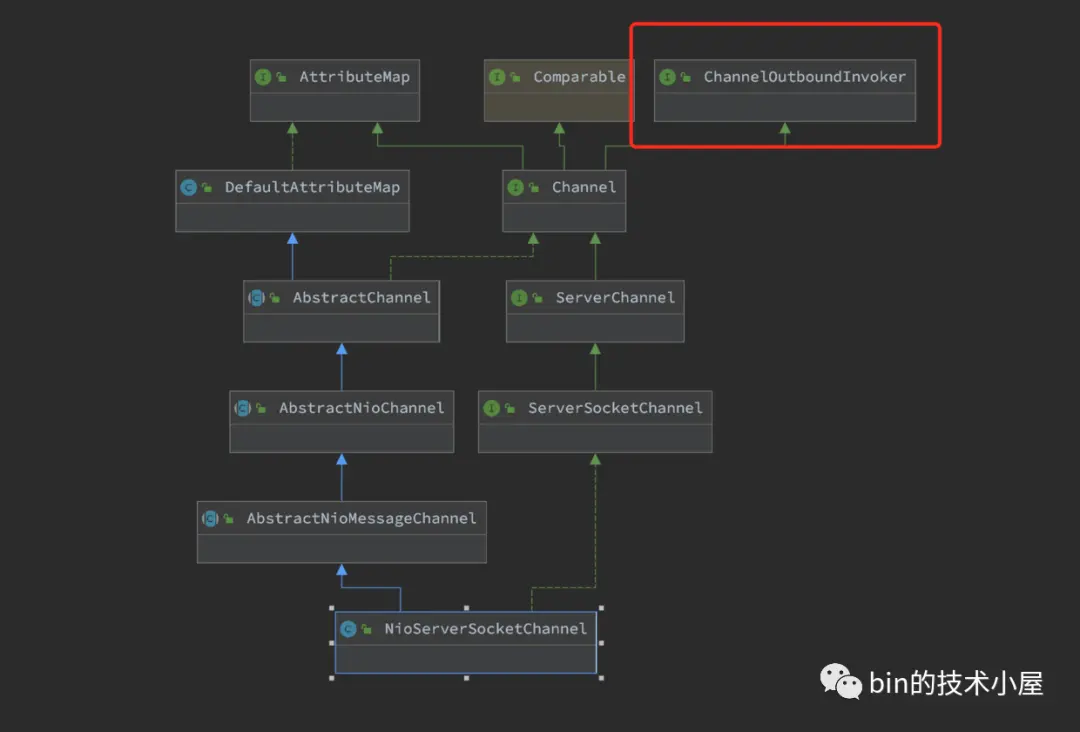

public abstract class AbstractChannel extends DefaultAttributeMap implements Channel {

   /**
     * Is called after the {@link Channel} is registered with its {@link EventLoop} as part of the register process.
     *
     * Sub-classes may override this method
     */
    protected void doRegister() throws Exception {
        // NOOP
    }

}

當Channel向Reactor註冊完畢後，調用pipeline.invokeHandlerAddedIfNeeded()方法，觸發回調pipeline中添加的ChannelInitializer的handlerAdded方法，在handlerAdded方法中利用前面提到的ChannelInitializer初始化ChannelPipeline。

初始化ChannelPipeline的時機是當Channel向對應的Reactor註冊成功後，在handlerAdded事件回調中利用ChannelInitializer進行初始化。

設置regFuture為Success，並回調註冊在regFuture上的ChannelFutureListener#operationComplete方法，在operationComplete回調方法中將綁定操作封裝成異步任務，提交到Reactor的taskQueue中。等待Reactor的執行。

還記得這個regFuture在哪裏出現的嗎？它是在哪裏被創建，又是在哪裏添加的ChannelFutureListener呢？大家還有印象嗎？回憶不起來也沒關係，筆者後面還會提到

通過pipeline.fireChannelRegistered()在pipeline中觸發channelRegister事件。

pipeline中channelHandler的channelRegistered方法被回調。

對於Netty服務端NioServerSocketChannel來説，只有綁定端口地址成功後 channel的狀態才是active的。此時綁定操作在regFuture上註冊的ChannelFutureListener#operationComplete回調方法中被作為異步任務提交到了Reactor的任務隊列中，Reactor線程還沒開始執行綁定任務。所以這裏的isActive()是false。

當Reactor線程執行完register0方法後，才會去執行綁定任務。

下面我們來看下register0方法中這些核心步驟的具體實現：

1.3.6 doRegister()

public abstract class AbstractNioChannel extends AbstractChannel {

    //channel註冊到Selector後獲得的SelectKey
    volatile SelectionKey selectionKey;

    @Override
    protected void doRegister() throws Exception {
        boolean selected = false;
        for (;;) {
            try {
                selectionKey = javaChannel().register(eventLoop().unwrappedSelector(), 0, this);
                return;
            } catch (CancelledKeyException e) {
                ...............省略....................
            }
        }
    }

}

調用底層JDK NIO Channel方法java.nio.channels.SelectableChannel#register(java.nio.channels.Selector, int, java.lang.Object)，將NettyNioServerSocketChannel中包裝的JDK NIO ServerSocketChannel註冊到Reactor中的JDK NIO Selector上。

簡單介紹下SelectableChannel#register方法參數的含義：

Selector：表示JDK NIO Channel將要向哪個Selector進行註冊。
int ops： 表示Channel上感興趣的IO事件，當對應的IO事件就緒時，Selector會返回Channel對應的SelectionKey。

SelectionKey可以理解為Channel在Selector上的特殊表示形式， SelectionKey中封裝了Channel感興趣的IO事件集合~~~interestOps，以及IO就緒的事件集合~~readyOps，同時也封裝了對應的JDK NIO Channel以及註冊的Selector。最後還有一個重要的屬性attachment，可以允許我們在SelectionKey上附加一些自定義的對象。

Object attachment：向SelectionKey中添加用户自定義的附加對象。

這裏NioServerSocketChannel向Reactor中的Selector註冊的IO事件為0，這個操作的主要目的是先獲取到Channel在Selector中對應的SelectionKey，完成註冊。當綁定操作完成後，在去向SelectionKey添加感興趣的IO事件~~~OP_ACCEPT事件。

同時通過SelectableChannel#register方法將Netty自定義的NioServerSocketChannel（這裏的this指針）附着在SelectionKey的attechment屬性上，完成Netty自定義Channel與JDK NIO Channel的關係綁定。這樣在每次對Selector 進行IO就緒事件輪詢時，Netty 都可以從 JDK NIO Selector返回的SelectionKey中獲取到自定義的Channel對象（這裏指的就是NioServerSocketChannel）。

1.3.7 HandlerAdded事件回調中初始化ChannelPipeline

當NioServerSocketChannel註冊到Main Reactor上的Selector後，Netty通過調用pipeline.invokeHandlerAddedIfNeeded()開始回調NioServerSocketChannel中pipeline裏的ChannelHandler的handlerAdded方法。

此時NioServerSocketChannel的pipeline結構如下：

此時pipeline中只有在初始化NioServerSocketChannel時添加的ChannelInitializer。

我們來看下ChannelInitializer中handlerAdded回調方法具體作了哪些事情~~

public abstract class ChannelInitializer<C extends Channel> extends ChannelInboundHandlerAdapter {

    @Override
    public void handlerAdded(ChannelHandlerContext ctx) throws Exception {
        if (ctx.channel().isRegistered()) {
            if (initChannel(ctx)) {
                //初始化工作完成後，需要將自身從pipeline中移除
                removeState(ctx);
            }
        }
    }

    //ChannelInitializer實例是被所有的Channel共享的，用於初始化ChannelPipeline
    //通過Set集合保存已經初始化的ChannelPipeline，避免重複初始化同一ChannelPipeline
    private final Set<ChannelHandlerContext> initMap = Collections.newSetFromMap(
            new ConcurrentHashMap<ChannelHandlerContext, Boolean>());

    private boolean initChannel(ChannelHandlerContext ctx) throws Exception {
        if (initMap.add(ctx)) { // Guard against re-entrance.
            try {
                initChannel((C) ctx.channel());
            } catch (Throwable cause) {
                exceptionCaught(ctx, cause);
            } finally {
                ChannelPipeline pipeline = ctx.pipeline();
                if (pipeline.context(this) != null) {
                     //初始化完畢後，從pipeline中移除自身
                    pipeline.remove(this);
                }
            }
            return true;
        }
        return false;
    }

    //匿名類實現，這裏指定具體的初始化邏輯
    protected abstract void initChannel(C ch) throws Exception;

    private void removeState(final ChannelHandlerContext ctx) {
        //從initMap防重Set集合中刪除ChannelInitializer
        if (ctx.isRemoved()) {
            initMap.remove(ctx);
        } else {
            ctx.executor().execute(new Runnable() {
                @Override
                public void run() {
                    initMap.remove(ctx);
                }
            });
        }
    }
}

ChannelInitializer 中的初始化邏輯比較簡單明瞭：

首先要判斷必須是當前Channel已經完成註冊後，才可以進行pipeline的初始化。ctx.channel().isRegistered()
調用ChannelInitializer 的匿名類指定的initChannel 執行自定義的初始化邏輯。

        p.addLast(new ChannelInitializer<Channel>() {
            @Override
            public void initChannel(final Channel ch) {
                final ChannelPipeline pipeline = ch.pipeline();
                //ServerBootstrap中用户指定的channelHandler
                ChannelHandler handler = config.handler();
                if (handler != null) {
                    pipeline.addLast(handler);
                }

                ch.eventLoop().execute(new Runnable() {
                    @Override
                    public void run() {
                        pipeline.addLast(new ServerBootstrapAcceptor(
                                ch, currentChildGroup, currentChildHandler, currentChildOptions, currentChildAttrs));
                    }
                });
            }
        });

還記得在初始化NioServerSocketChannel時。io.netty.bootstrap.ServerBootstrap#init方法中向pipeline中添加的ChannelInitializer嗎？

當執行完initChannel 方法後，ChannelPipeline的初始化就結束了，此時ChannelInitializer 就沒必要再繼續呆在pipeline中了，所需要將ChannelInitializer 從pipeline中刪除。pipeline.remove(this)

當初始化完pipeline時，此時pipeline的結構再次發生了變化：

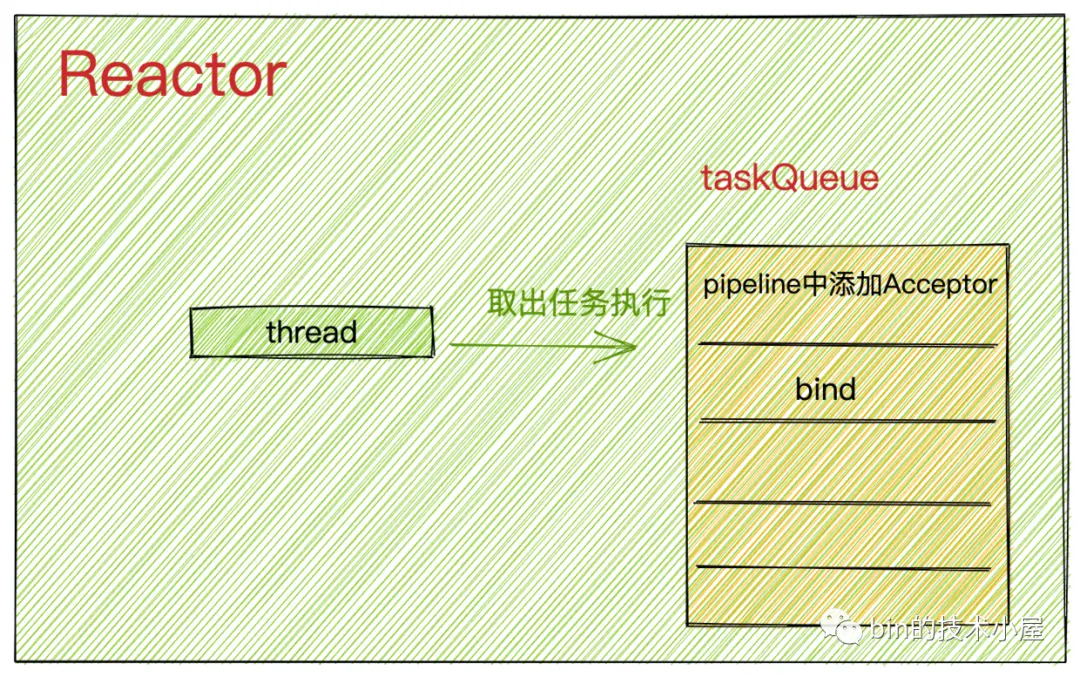

此時Main Reactor中的任務隊列taskQueue結構變化為：

添加ServerBootstrapAcceptor的任務是在初始化NioServerSocketChannel的時候向main reactor提交過去的。還記得嗎？

1.3.8 回調regFuture的ChannelFutureListener

在本小節《Netty服務端的啓動》的最開始，我們介紹了服務端啓動的入口函數io.netty.bootstrap.AbstractBootstrap#doBind，在函數的最開頭調用了initAndRegister()方法用來創建並初始化NioServerSocketChannel，之後便會將NioServerSocketChannel註冊到Main Reactor中。

註冊的操作是一個異步的過程，所以在initAndRegister()方法調用後返回一個代表註冊結果的ChannelFuture regFuture。

public abstract class AbstractBootstrap<B extends AbstractBootstrap<B, C>, C extends Channel> implements Cloneable {

    private ChannelFuture doBind(final SocketAddress localAddress) {
        //異步創建，初始化，註冊ServerSocketChannel
        final ChannelFuture regFuture = initAndRegister();
        final Channel channel = regFuture.channel();
        if (regFuture.cause() != null) {
            return regFuture;
        }

        if (regFuture.isDone()) {
            //如果註冊完成，則進行綁定操作
            ChannelPromise promise = channel.newPromise();
            doBind0(regFuture, channel, localAddress, promise);
            return promise;
        } else {
            final PendingRegistrationPromise promise = new PendingRegistrationPromise(channel);
            //添加註冊完成 回調函數
            regFuture.addListener(new ChannelFutureListener() {
                @Override
                public void operationComplete(ChannelFuture future) throws Exception {

                         ...............省略...............
                          // 註冊完成後，Reactor線程回調這裏
                        doBind0(regFuture, channel, localAddress, promise);
                    }
                }
            });
            return promise;
        }
    }
}

之後會向ChannelFuture regFuture添加一個註冊完成後的回調函數~~~~ ChannelFutureListener 。在回調函數operationComplete 中開始發起綁端口地址流程。

那麼這個回調函數在什麼時候？什麼地方發起的呢？？

讓我們在回到本小節的主題register0 方法的流程中：

當調用doRegister()方法完成NioServerSocketChannel向Main Reactor的註冊後，緊接着會調用pipeline.invokeHandlerAddedIfNeeded()方法中觸發ChannelInitializer#handlerAdded回調中對pipeline進行初始化。

最後在safeSetSuccess方法中，開始回調註冊在regFuture 上的ChannelFutureListener 。

   protected final void safeSetSuccess(ChannelPromise promise) {
        if (!(promise instanceof VoidChannelPromise) && !promise.trySuccess()) {
           logger.warn("Failed to mark a promise as success because it is done already: {}", promise);
        }
   }

   @Override
    public boolean trySuccess() {
        return trySuccess(null);
    }

    @Override
    public boolean trySuccess(V result) {
        return setSuccess0(result);
    }

   private boolean setSuccess0(V result) {
        return setValue0(result == null ? SUCCESS : result);
    }

    private boolean setValue0(Object objResult) {
        if (RESULT_UPDATER.compareAndSet(this, null, objResult) ||
            RESULT_UPDATER.compareAndSet(this, UNCANCELLABLE, objResult)) {
            if (checkNotifyWaiters()) {
                //回調註冊在promise上的listeners
                notifyListeners();
            }
            return true;
        }
        return false;
    }

safeSetSuccess 的邏輯比較簡單，首先設置regFuture結果為success，並且回調註冊在regFuture上的ChannelFutureListener 。

需要提醒的是，執行safeSetSuccess 方法，以及後邊回調regFuture上的ChannelFutureListener 這些動作都是由Reactor線程執行的。

關於Netty中的Promise模型後邊我會在寫一篇專門的文章進行分析，這裏大家只需清楚大體的流程即可。不必在意過多的細節。

下面我們把視角切換到regFuture上的ChannelFutureListener 回調中，看看在Channel註冊完成後，Netty又會做哪些事情？

2. doBind0

public abstract class AbstractBootstrap<B extends AbstractBootstrap<B, C>, C extends Channel> implements Cloneable {

    private static void doBind0(
            final ChannelFuture regFuture, final Channel channel,
            final SocketAddress localAddress, final ChannelPromise promise) {

        channel.eventLoop().execute(new Runnable() {
            @Override
            public void run() {
                if (regFuture.isSuccess()) {
                    channel.bind(localAddress, promise).addListener(ChannelFutureListener.CLOSE_ON_FAILURE);
                } else {
                    promise.setFailure(regFuture.cause());
                }
            }
        });
    }

}

這裏Netty又將綁定端口地址的操作封裝成異步任務，提交給Reactor執行。

但是這裏有一個問題，其實此時執行doBind0方法的線程正是Reactor線程，那為什麼不直接在這裏去執行bind操作，而是再次封裝成異步任務提交給Reactor中的taskQueue呢？

反正最終都是由Reactor線程執行，這其中又有什麼分別呢？

經過上小節的介紹我們知道，bind0方法的調用是由io.netty.channel.AbstractChannel.AbstractUnsafe#register0方法在將NioServerSocketChannel註冊到Main Reactor之後，並且NioServerSocketChannel的pipeline已經初始化完畢後，通過safeSetSuccess 方法回調過來的。

這個過程全程是由Reactor線程來負責執行的，但是此時register0方法並沒有執行完畢，還需要執行後面的邏輯。

而綁定邏輯需要在註冊邏輯執行完之後執行，所以在doBind0方法中Reactor線程會將綁定操作封裝成異步任務先提交給taskQueue中保存，這樣可以使Reactor線程立馬從safeSetSuccess 中返回，繼續執行剩下的register0方法邏輯。

        private void register0(ChannelPromise promise) {
            try {
                ................省略............

                doRegister();
                pipeline.invokeHandlerAddedIfNeeded();
                safeSetSuccess(promise);
                //觸發channelRegister事件
                pipeline.fireChannelRegistered();

                if (isActive()) {
                     ................省略............
                }
            } catch (Throwable t) {
                  ................省略............
            }
        }

當Reactor線程執行完register0方法後，就會從taskQueue中取出異步任務執行。

此時Reactor線程中的taskQueue結構如下：

Reactor線程會先取出位於taskQueue隊首的任務執行，這裏是指向NioServerSocketChannel的pipeline中添加ServerBootstrapAcceptor的異步任務。

此時NioServerSocketChannel中pipeline的結構如下：

Reactor線程執行綁定任務。

3. 綁定端口地址

對Channel的操作行為全部定義在ChannelOutboundInvoker接口中。

public interface ChannelOutboundInvoker {

    /**
     * Request to bind to the given {@link SocketAddress} and notify the {@link ChannelFuture} once the operation
     * completes, either because the operation was successful or because of an error.
     *
     */
    ChannelFuture bind(SocketAddress localAddress, ChannelPromise promise);
}

bind方法由子類AbstractChannel實現。

public abstract class AbstractChannel extends DefaultAttributeMap implements Channel {

   @Override
    public ChannelFuture bind(SocketAddress localAddress, ChannelPromise promise) {
        return pipeline.bind(localAddress, promise);
    }

}

調用pipeline.bind(localAddress, promise)在pipeline中傳播bind事件，觸發回調pipeline中所有ChannelHandler的bind方法。

事件在pipeline中的傳播具有方向性：

inbound事件從HeadContext開始逐個向後傳播直到TailContext。
outbound事件則是反向傳播，從TailContext開始反向向前傳播直到HeadContext。

inbound事件只能被pipeline中的ChannelInboundHandler響應處理
outbound事件只能被pipeline中的ChannelOutboundHandler響應處理

然而這裏的bind事件在Netty中被定義為outbound事件，所以它在pipeline中是反向傳播。先從TailContext開始反向傳播直到HeadContext。

然而bind的核心邏輯也正是實現在HeadContext中。

3.1 HeadContext

  final class HeadContext extends AbstractChannelHandlerContext
            implements ChannelOutboundHandler, ChannelInboundHandler {

     @Override
        public void bind(
                ChannelHandlerContext ctx, SocketAddress localAddress, ChannelPromise promise) {
            //觸發AbstractChannel->bind方法 執行JDK NIO SelectableChannel 執行底層綁定操作
            unsafe.bind(localAddress, promise);
        }

}

在HeadContext#bind回調方法中，調用Channel裏的unsafe操作類執行真正的綁定操作。

protected abstract class AbstractUnsafe implements Unsafe {

      @Override
        public final void bind(final SocketAddress localAddress, final ChannelPromise promise) {
            .................省略................

            //這時channel還未激活  wasActive = false
            boolean wasActive = isActive();
            try {
                //io.netty.channel.socket.nio.NioServerSocketChannel.doBind
                //調用具體channel實現類
                doBind(localAddress);
            } catch (Throwable t) {
                .................省略................
                return;
            }

            //綁定成功後 channel激活 觸發channelActive事件傳播
            if (!wasActive && isActive()) {
                invokeLater(new Runnable() {
                    @Override
                    public void run() {
                        //pipeline中觸發channelActive事件
                        pipeline.fireChannelActive();
                    }
                });
            }
            //回調註冊在promise上的ChannelFutureListener
            safeSetSuccess(promise);
        }

        protected abstract void doBind(SocketAddress localAddress) throws Exception;
}

首先執行子類NioServerSocketChannel具體實現的doBind方法，通過JDK NIO 原生 ServerSocketChannel執行底層的綁定操作。

    @Override
    protected void doBind(SocketAddress localAddress) throws Exception {
        //調用JDK NIO 底層SelectableChannel 執行綁定操作
        if (PlatformDependent.javaVersion() >= 7) {
            javaChannel().bind(localAddress, config.getBacklog());
        } else {
            javaChannel().socket().bind(localAddress, config.getBacklog());
        }
    }

判斷是否為首次綁定，如果是的話將觸發pipeline中的ChannelActive事件封裝成異步任務放入Reactor中的taskQueue中。
執行safeSetSuccess(promise),回調註冊在promise上的ChannelFutureListener。

還是同樣的問題，當前執行線程已經是Reactor線程了，那麼為何不直接觸發pipeline中的ChannelActive事件而是又封裝成異步任務呢？？

因為如果直接在這裏觸發ChannelActive事件，那麼Reactor線程就會去執行pipeline中的ChannelHandler的channelActive事件回調。

這樣的話就影響了safeSetSuccess(promise)的執行，延遲了註冊在promise上的ChannelFutureListener的回調。

到現在為止，Netty服務端就已經完成了綁定端口地址的操作，NioServerSocketChannel的狀態現在變為Active。

最後還有一件重要的事情要做，我們接着來看pipeline中對channelActive事件處理。

3.2 channelActive事件處理

channelActive事件在Netty中定義為inbound事件，所以它在pipeline中的傳播為正向傳播，從HeadContext一直到TailContext為止。

在channelActive事件回調中需要觸發向Selector指定需要監聽的IO事件~~OP_ACCEPT事件。

這塊的邏輯主要在HeadContext中實現。

    final class HeadContext extends AbstractChannelHandlerContext
            implements ChannelOutboundHandler, ChannelInboundHandler {

        @Override
        public void channelActive(ChannelHandlerContext ctx) {
            //pipeline中繼續向後傳播channelActive事件
            ctx.fireChannelActive();
            //如果是autoRead 則自動觸發read事件傳播
            //在read回調函數中 觸發OP_ACCEPT註冊
            readIfIsAutoRead();
        }

        private void readIfIsAutoRead() {
            if (channel.config().isAutoRead()) {
                //如果是autoRead 則觸發read事件傳播
                channel.read();
            }
        }

        //AbstractChannel
        public Channel read() {
                //觸發read事件
                pipeline.read();
                return this;
        }

       @Override
        public void read(ChannelHandlerContext ctx) {
            //觸發註冊OP_ACCEPT或者OP_READ事件
            unsafe.beginRead();
        }
   }

在HeadContext中的channelActive回調中觸發pipeline中的read事件。
當read事件再次傳播到HeadContext時，觸發HeadContext#read方法的回調。在read回調中調用channel底層操作類unsafe的beginRead方法向selector註冊監聽OP_ACCEPT事件。

3.3 beginRead

protected abstract class AbstractUnsafe implements Unsafe {

     @Override
        public final void beginRead() {
            assertEventLoop();
            //channel必須是Active
            if (!isActive()) {
                return;
            }

            try {
                // 觸發在selector上註冊channel感興趣的監聽事件
                doBeginRead();
            } catch (final Exception e) {
               .............省略..............
            }
        }
}

public abstract class AbstractChannel extends DefaultAttributeMap implements Channel {
    //子類負責繼承實現
    protected abstract void doBeginRead() throws Exception;

}

斷言判斷執行該方法的線程必須是Reactor線程。
此時NioServerSocketChannel已經完成端口地址的綁定操作，isActive() = true
調用doBeginRead實現向Selector註冊監聽事件OP_ACCEPT

public abstract class AbstractNioChannel extends AbstractChannel {

    //channel註冊到Selector後獲得的SelectKey
    volatile SelectionKey selectionKey;
    // Channel監聽事件集合
    protected final int readInterestOp;

    @Override
    protected void doBeginRead() throws Exception {

        final SelectionKey selectionKey = this.selectionKey;
        if (!selectionKey.isValid()) {
            return;
        }

        readPending = true;

        final int interestOps = selectionKey.interestOps();
        /**
         * 1：ServerSocketChannel 初始化時 readInterestOp設置的是OP_ACCEPT事件
         * */
        if ((interestOps & readInterestOp) == 0) {
            //添加OP_ACCEPT事件到interestOps集合中
            selectionKey.interestOps(interestOps | readInterestOp);
        }
    }
}

前邊提到在NioServerSocketChannel在向Main Reactor中的Selector註冊後，會獲得一個SelectionKey。這裏首先要獲取這個SelectionKey。
從SelectionKey中獲取NioServerSocketChannel感興趣的IO事件集合 interestOps ，當時在註冊的時候interestOps設置為0。
將在NioServerSocketChannel初始化時設置的readInterestOp = OP_ACCEPT，設置到SelectionKey中的interestOps 集合中。這樣Reactor中的Selector就開始監聽interestOps 集合中包含的IO事件了。

Main Reactor中主要監聽的是OP_ACCEPT事件。

流程走到這裏，Netty服務端就真正的啓動起來了，下一步就開始等待接收客户端連接了。大家此刻在來回看這副啓動流程圖，是不是清晰了很多呢？

此時Netty的Reactor模型結構如下：

總結

本文我們通過圖解源碼的方式完整地介紹了整個Netty服務端啓動流程，並介紹了在啓動過程中涉及到的ServerBootstrap 相關的屬性以及配置方式。NioServerSocketChannel 的創建初始化過程以及類的繼承結構。

其中重點介紹了NioServerSocketChannel 向Reactor的註冊過程以及Reactor線程的啓動時機和pipeline的初始化時機。

最後介紹了NioServerSocketChannel綁定端口地址的整個流程。

上述介紹的這些流程全部是異步操作，各種回調繞來繞去的，需要反覆回想下，讀異步代碼就是這樣，需要理清各種回調之間的關係，並且時刻提醒自己當前的執行線程是什麼？

好了，現在Netty服務端已經啓動起來，接着就該接收客户端連接了，我們下篇文章見~~~~

bin的技術小屋博客

bin的技術小屋博客

博客 / 詳情
