基於FFmpeg和Wasm的Web端視頻截幀方案

作者 | 小萱

導讀

基於實際業務需求，介紹了自定義Wasm截幀方案的實現原理和實現方案。解決傳統的基於canvas的截幀方案所存在的問題，更高效靈活的實現截幀能力。

全文10103字，預計閲讀時間26分鐘。

01 項目背景

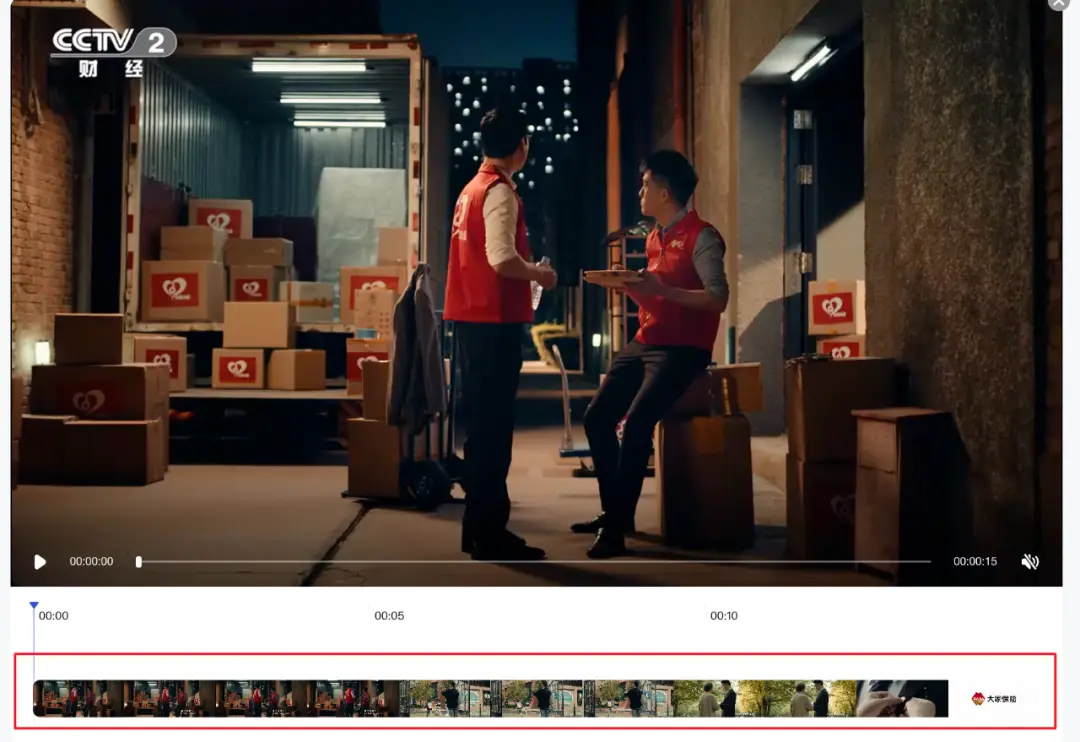

在視頻編輯器裏常見這樣的功能，在用户上傳完視頻後抽取關鍵幀 ，提供給用户以便快捷選取封面，如下圖：

圖片

在本文中，我們將探討一種使用FFmpeg和WebAssembly（Wasm）的Web端視頻截幀方案，以解決傳統的基於canvas的截幀方案所存在的問題。通過採用這種新方法，我們可以克服video標籤的限制，實現更高效、更靈活的視頻截幀功能。

首先，我們需要了解一下傳統的Web截幀方案的侷限性。雖然該方案在處理一些常見的視頻格式（如MP4、WebM和OGG）時表現良好，但其存在以下缺陷：

  • 類型有限：video標籤支持的視頻格式十分有限，無法處理一些其他常見的視頻格式，如FLV、MKV和AVI等。
  • DOM依賴：該方案依賴於DOM，只能在主線程中完成。這意味着在處理大量截幀任務時，可能會對頁面性能產生負面影響。
  • 抽幀策略侷限：傳統方案無法精確控制抽幀策只能傳遞時間交給瀏覽器，設置currentTime時會解碼尋找最接近的幀，而非關鍵幀。

為解決上述問題，選取FFmpeg+Wasm的方案，通過自定義編譯FFmpeg，在web-worker裏執行rgb24格式數據到ImageData的運算，再傳遞結果給主線程，實現。

02 Wasm核心原理

2.1 Wasm是什麼

用官網的話説，WebAssembly(縮寫為Wasm)是一種用於基於堆棧的虛擬機的二進制指令格式。

WebAssembly (abbreviated Wasm) is a binary instruction format for a stack-based virtual machine. Wasm is designed as a portable compilation target for programming languages, enabling deployment on the web for client and server applications.

--- https://webassembly.org/

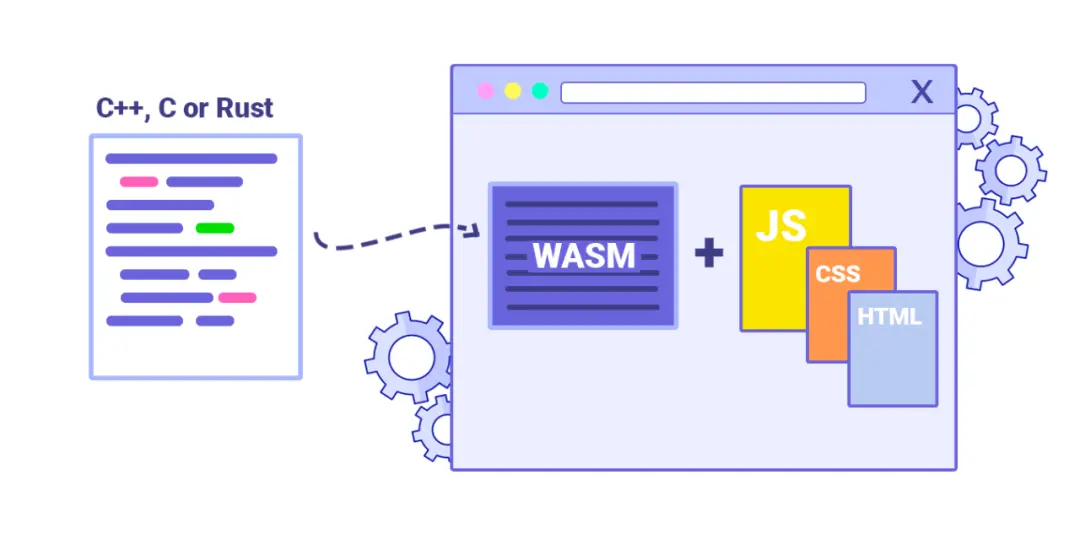

Wasm 可以看作一種容器技術，它定義了一種獨立的、可移植的虛擬機，可以在各種平台上執行，類比於docker，但更為輕量。WebAssembly 於2017年粉墨登場，2019年12月正式認證為Web標準之一併被推薦，擁有高性能、跨平台、安全性、多語言高可移植等優勢。

業界有很多Wasm虛擬機的實現，包含解釋器，單層/多層AOT、JIT模式。

圖片

2.2 chrome如何運行Wasm

瀏覽器內置JIT引擎，V8使用了分層編譯模式（Tiered）來編譯和優化 WASM 代碼。分層編譯模式包括兩個主要的編譯器：

  1. 基線編譯器（Baseline compiler） Liftoff編譯器
  2. 優化編譯器（Optimizing compiler） TurboFun編譯器

2.2.1 Liftoff 編譯器

當 WASM 代碼首次加載時，V8 使用 Liftoff 編譯器進行快速編譯。Liftoff 是一個線性時間編譯器，它可以在極短的時間內為每個 WASM 指令生成機器代碼。這意味着，它可以儘快地生成可執行代碼，從而縮短代碼加載時間。

然而，Liftoff 編譯器的優化空間有限。它採用一種簡單的一對一映射策略，將 WASM 指令獨立地轉換為機器代碼，而不進行任何高級優化。這使得生成的代碼性能較低。

2.2.2 TurboFan 編譯器

對於那些被頻繁調用的熱函數（Hot Functions），V8 會使用 TurboFan 編譯器進行優化編譯。TurboFan 是一個更高級的編譯器，能夠執行各種複雜的優化技術，如內聯緩存（Inline Caching）、死代碼消除（Dead Code Elimination）、循環展開（Loop Unrolling）和常量摺疊（Constant Folding）等，從而顯著提高代碼的運行效率。

V8 會監控 WASM 函數的調用頻率。一旦一個函數達到特定的閾值，它就會被認為是Hot，並在後台線程中觸發重新編譯。在優化編譯完成後，新生成的 TurboFan 代碼會替換原有的 Liftoff 代碼。之後對該函數的任何新調用都將使用 TurboFan 生成的新的優化代碼，而不是 Liftoff 代碼。

2.2.3 流式編譯與代碼緩存

V8 引擎支持流式編譯（Streaming Compilation），這意味着 WASM 代碼可以在下載的同時進行編譯。這大大縮短了從加載到可執行的總時間。流式編譯在基線編譯階段（Liftoff 編譯器）尤為重要，因為它可以確保 WASM 代碼在最短的時間內變得可運行。

為了進一步提高性能和加載速度，V8 引擎支持代碼緩存（Code Caching）機制。代碼緩存可以將編譯後的 WASM 代碼存儲在緩存中，以便在將來需要時直接從緩存中加載，而無需重新編譯。這大大縮短了頁面加載時間，提高了用户體驗。目前WebAssembly 緩存僅針對流式 API 調用， compileStreaming 和 instantiateStreaming 這兩個API，使用流式API擁有更好的性能。對於緩存的工作原理：

  1. 當TurboFan完成編譯後，如果.wasm資源足夠大（128 kb），Chrome 會將編譯後的代碼寫入 WebAssembly 代碼緩存。
  2. 當.wasm第二次請求資源時（hot run），Chrome.wasm從資源緩存中加載資源，同時查詢代碼緩存。如果緩存命中，編譯後的module bytes將發送到渲染器進程並傳遞給 V8，V8將其進行反序列化，與編譯相比，反序列化速度更快，佔用的 CPU 更少。
  3. 如果.wasm資源發生了變化或是 V8 發生了變化，緩存會失效，緩存的本地代碼會從緩存中清除，編譯會像步驟 1 一樣繼續進行。
2.2.6 編譯管道（Compilation Pipeline）

圖片

△頻效果V8編譯Wasm的流程圖

V8 編譯 WASM 代碼的整個過程可以概括為以下幾個步驟：

  1. 解碼（Decoding）：首先，將 WASM 模塊解碼為二進制可執行代碼，並驗證其是否符合 WASM 標準。
  2. 基線編譯（Baseline Compilation）：接下來，使用 Liftoff 編譯器進行快速編譯。這一階段生成的代碼性能較低，但編譯速度快。流式編譯在這個階段發揮作用，使得代碼在下載過程中就能進行編譯。
  3. 熱點分析（Hotspot Analysis）：V8 引擎會持續監控 WASM 函數的調用頻率，以識別 Hot Function。
  4. 優化編譯（Optimizing Compilation）：對於被標記為熱門函數的代碼，使用 TurboFan 編譯器進行優化編譯。編譯完成後，優化後的代碼會替換原有的 Liftoff 代碼。這一過程稱為分層升級（Tier-up）。
  5. 執行（Execution）：在優化編譯完成後，代碼將在 V8 引擎中運行。

對比V8執行js的流程，省去了Parser生成ast，Ignition生成字節碼的的過程，因此有更高的性能和執行效率。

03 FFmpeg的介紹

FFmpeg作為一個開源的強大的音視頻處理工具，實現視頻和音頻的錄製、轉換、編輯等多種功能。FFmpeg包含了眾多的編碼庫和工具，可以處理各種格式的音視頻文件，例如MPEG、AVI、FLV、WMV、MP4等等。

FFmpeg最初是由Fabrice Bellard於2000年創立的，現在它是由一個龐大的社區維護的開源軟件項目。FFmpeg支持各種操作系統，包括Windows、macOS、Linux等，也支持各種硬件平台，例如x86、ARM等。

FFmpeg的功能非常強大，可以進行很多複雜的音視頻處理操作，例如視頻轉碼、視頻合併、音頻剪輯、音頻混合等等。FFmpeg支持眾多編碼格式和協議，包括H.264、HEVC、VP9、AAC、MP3等等。同時，它還可以進行流媒體的處理，例如將視頻流推送到RTMP服務器、從RTSP服務器拉取視頻流等等。

04 截幀策略的制定

4.1 I、B、P幀是什麼

這個概念來源於視頻編碼，為描述視頻壓縮編碼中的幀類型。

I幀（Intra-coded frame），也叫關鍵幀（keyframe），它是視頻序列中的一種獨立幀，也就是説，它不需要參考其它幀進行解碼。I幀通常用來作為視頻序列的參考點，後續的B幀和P幀都會參考它進行編碼。I幀通常具有較高的壓縮比和較大的文件大小，但是它也提供了最高的圖像質量。

P幀（Predictive-coded frame） 是通過對前面的I幀或P幀進行運動預測得到的幀，也就是説，P幀需要參考前面的一個或多個幀進行解碼。P幀通常比I幀小一些，但是它的壓縮比比I幀高。

B幀（Bidirectionally-predictive-coded frame） 是通過對前面和後面的幀進行運動預測得到的幀，也就是説，B幀需要參考前面和後面的幀進行解碼。B幀通常比P幀更小，因為它可以更充分地利用前後兩個參考幀之間的冗餘信息進行編碼。

因此，視頻編碼中通常會使用一種叫做“三合一”編碼的方式，即將一個I幀和它前面的若干個P幀以及後面的若干個B幀組成一個GOP（Group of Pictures）。這樣的編碼方式既可以提高編碼的效率，也可以提供高質量的圖像。

圖片

△I、B、P幀關係示例圖

4.2 關鍵幀生成策略

視頻編輯器抽幀的目的是為用户提供有效的封面圖選取，因此我們希望抽出來包含較大信息量質量較高的圖作為抽幀產物，從上面的介紹可知，一般情況下關鍵幀是包含信息量較大的幀，因此理想狀態是隻產出關鍵幀。

按照需求場景，我們需要對每個視頻提取12張圖片。若使用canvas抽幀方案，就意味着這12張圖片只能根據時間間隔進行抽取，無法使用視頻本身的關鍵幀信息，圖片可能是關鍵幀，也可能是BP幀。非關鍵幀的圖片往往質量較差不適合作為封面圖。且瀏覽器也需要基於I幀進行逐幀的解碼，這會耗費較長的時間。因此我們決定藉助FFmpeg庫的能力，生成關鍵幀。

為什麼不直接使用FFmpeg的命令生成關鍵幀呢，一個視頻具體有多少張關鍵幀這是不一定的，可能多於12張也可能少於12張，因此只用FFmpeg的命令生成關鍵幀一把梭生成全部關鍵幀這是不夠的。

對於少於12張關鍵幀的視頻，採取補齊的策略，在兩關鍵幀之間，以2s為時間間隔進行補齊。如果兩幀間隔時間不足2s間隔分配，那就按照兩關鍵幀間隔時間/在此間隔需要補的幀數，計算出需要補齊的幀的所在時間。

FFmpeg在獲取關鍵幀是很快的，因為關鍵幀的時間信息是可以直接從視頻裏獲取到的，可以直接調用av\_seek\_frame 跳到關鍵幀位置，然後解一幀即可，對於指定時間的非關鍵幀的尋找，需要跳到最近的關鍵幀，再一幀幀的解包尋找，知道尋找的指定的時間，進行輸出。

對於超出12幀關鍵幀的視頻，按照相等的間隔進行選取，比如有24張，那麼選取0、2、...23索引的幀為輸出幀。

其他的優化點，第一幀一定是I幀，因此在第一時間讀取第一幀並返回，讓用户瞬間看到一幀，減少視覺等待時間，其他幀每確定一幀是符合輸出幀就立即輸出，用户看到的是一幀幀輸出的，而不是等到全部抽幀任務完成再輸出。

圖片

△百家號wasm抽幀效果圖

05 定義編譯FFmpeg

5.1 環境準備

Emscripten、LLVM、Clang都可以將c、cpp代碼編譯成Wasm，我們使用 Emscripten 編譯。Emscripten會幫你生成膠水代碼(.js文件)和Wasm文件。

首先下載emsdk，執行以下命令配置並激活已安裝的Emscripten。

git clone https://github.com/emscripten-core/emsdk.git
cd emsdk
  git pull
  ./emsdk install latest
  ./emsdk activate latest
   source ./emsdk_env.sh

最後source環境變量，配置Emscripten各個組件的PATH等環境變量。

5.2 編譯FFmpeg

為了產出能在以在瀏覽器中運行的WebAssembly版本的FFmpeg，我們禁用了大部分針對特定平台或體系結構的優化，以便生成儘可能兼容的WebAssembly代碼。

使用Emscripten的emconfigure命令運行FFmpeg的configure腳本，傳入自定義參數以便完成兼容。下面是自定義參數：

CFLAGS="-s USE_PTHREADS"
LDFLAGS="$CFLAGS -s INITIAL_MEMORY=33554432" # 33554432 bytes = 32 MB
CONFIG_ARGS=(
  --prefix=$WEB_CAPTURE_PATH/lib2/ffmpeg-emcc \
  --target-os=none        # use none to prevent any os specific configurations
  --arch=x86_32           # use x86_32 to achieve minimal architectural optimization
  --enable-cross-compile  # enable cross compile
  --disable-x86asm        # disable x86 asm
  --disable-inline-asm    # disable inline asm
  --disable-stripping     # disable stripping
  --disable-programs      # disable programs build (incl. ffplay, ffprobe & ffmpeg)
  --disable-doc           # disable doc
  --extra-cflags="$CFLAGS"
  --extra-cxxflags="$CFLAGS"
  --extra-ldflags="$LDFLAGS"
  --nm="llvm-nm-12"
  --ar=emar
  --ranlib=emranlib
  --cc=emcc
  --cxx=em++
  --objcc=emcc
  --dep-cc=emcc
)
cd $FFMPEG_PATH
emconfigure ./configure "${CONFIG_ARGS[@]}"

PS：上面我們允許了C++使用pthread，但因為在瀏覽器使用pthread多線程需要SharedArrayBuffer 允許多個Web Workers或WebAssembly線程訪問和操作相同的內存區域，而SharedArrayBuffer的兼容性較差，並且要求https，因此我們在接下來產出wasm時禁用pthread。

FFmpeg包含了很多庫，若直接使用@ffmpeg/ffmpeg @ffmpeg/core便是全量的庫的wasm版本。

  1. libavformat：負責多媒體文件和流的格式處理。這個庫可以幫助你讀取和寫入多種音頻和視頻文件格式，以及網絡流。
  2. libavcodec：負責音視頻編解碼。這個庫包含了眾多的音頻和視頻編解碼器，可以處理多種格式的音頻和視頻。
  3. libavutil：提供一些實用功能，例如內存管理、數學運算、時間處理等。這個庫被 libavformat 和 libavcodec 等其他庫所使用，用於輔助處理各種任務。
  4. libswscale：負責圖像的縮放和顏色空間轉換。這個庫可以幫助你將視頻幀從一種像素格式轉換為另一種，或者對圖像進行縮放。
  5. libswresample：負責音頻重採樣、混合和格式轉換。這個庫用於處理音頻數據，例如改變採樣率、改變聲道數等。
  6. libavfilter：負責音視頻濾鏡處理。這個庫提供了一系列音視頻濾鏡，用於處理音頻和視頻，例如調整色彩、裁剪、添加水印等。
  7. libavdevice：負責獲取和輸出設備相關的操作。這個庫提供了對各種設備的支持，例如攝像頭、麥克風、屏幕捕捉等。

而我們抽幀只需要讀取視頻文件或流、解碼、對產生的像素格式轉換以及通用工具函數，也就是libavformat、libavcodec、libswscale和libavutil這幾個庫， 在接下來產出wasm我們便選取這幾個庫作為編譯的輸入文件，可以大幅減少產出的wasm資源體積。

圖片

5.3 編譯產出.wasm、.js

Emscripten支持產出多種格式文件，我們這裏使用他為我們準備的膠水代碼，故生成.wasm和.js文件，

使用emcc命令編譯cpp代碼，首先通過Clang編譯為LLVM字節碼，然後根據不同的目標編譯為asm.js或Wasm。由於內部調用Clang，因此emcc支持絕大多數的Clang編譯選項，比如-s OPTIONS=VALUE、-O、-g等。除此之外，為了適應Web環境，emcc增加了一些特有的選項，如--pre-js <file>、--post-js <file>等。

emcc $WEB_CAPTURE_PATH/src/capture.c $FFMPEG_PATH/lib/libavformat.a $FFMPEG_PATH/lib/libavcodec.a $FFMPEG_PATH/lib/libswscale.a $FFMPEG_PATH/lib/libavutil.a \
    -O0 \
    # 使用workerfs文件系統
    -lworkerfs.js \
    # 講這個文件內連到膠水js裏面 共享上下文
    --pre-js $WEB_CAPTURE_PATH/dist/capture.worker.js \
    # 指定編譯入口路徑
    -I "$FFMPEG_PATH/include" \
    # 聲明編譯目標是wasm
    -s WASM=1 \
    -s TOTAL_MEMORY=$TOTAL_MEMORY \
    # 告訴編譯器我們希望從編譯後的代碼中訪問哪些內容(如果不使用，內容可能會被刪除)
    -s EXPORTED_RUNTIME_METHODS='["ccall", "cwrap"]' \
    # 告訴編譯器需要塞到Module裏的方法
    -s EXPORTED_FUNCTIONS='["_main", "_free", "_captureByMs", "_captureByCount"]' \
    -s ASSERTIONS=0 \
    # 允許wasm的內存增長
    -s ALLOW_MEMORY_GROWTH=1 \
    # 產出路徑
    -o $WEB_CAPTURE_PATH/dist/capture.worker.js

Emscripten提供了四種文件系統，默認是MEMFS（memory fs），其他都需要在編譯時候添加進來，-lnodefs.js ( NODEFS ), -lidbfs.js ( IDBFS ), -lworkerfs.js ( WORKERFS ), or -lproxyfs.js ( PROXYFS )。我們在worker中運行wasm，選取workerfs文件系統，它提供了在worker中的file和Blob對象的只讀訪問，而不需要將整個數據複製到內存中，可能用於巨大的文件，防止了文件過大導致的瀏覽器crash。

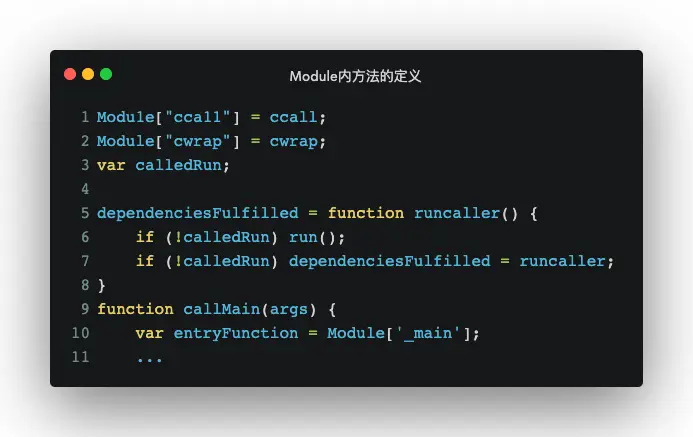

生成的js裏面，Module是全局 JavaScript 對象，Module裏固有的方法，可以參考文檔 Module object documentation ，同時，你也可以通過--pre-js往Module裏添加方法，沒有塞入Module的方法可以通過EXPORTED\_FUNCTIONS添加。

圖片

△Module內方法的定義

5.4 Js和C的通信

5.4.1 Js調用C

JavaScript調用C只能使用Number作為參數，因此如果參數是數組、對象等非Number類型，就麻煩了，使用Module.\_malloc()分配內存，拿到棧指針地址，將數組拷貝到棧空間，將指針作為參數調用c的方法。Emscripten的cwrap方法可以輕鬆解決。

crap(函數名，返回值，傳入c的參數類型數組)

// example ts：captureByMs(info: 'string', path:'string', id:'number'):number
this.cCaptureByMs = Module.cwrap('captureByMs', 'number', ['string', 'string', 'number']);

5.4.2 C調用Js

可以通過emscripten\_run\_scriptapi在c裏調用js，接受參數是拼接成字符串的要執行的js內容，用起來很像eval。

emscripten_run_script("console.log('hi')");

如果傳參是指針，js的方法裏接受到的是c的指針地址，在當前版本的Emscripten中，指針地址類型為int32，Wasm中js的內存空間均為ArrayBuffer，Emscripten提供的訪問對象是Module.buffer,但是js中的ArrayBuffer無法直接訪問，Emscripten提供TypedArray對象進行訪問。

比如需要傳遞給js是結構體指針，是這樣定義的。

typedef struct
{
    uint32_t width;
    uint32_t height;
    uint32_t duration;
    uint8_t *data;
} ImageData;

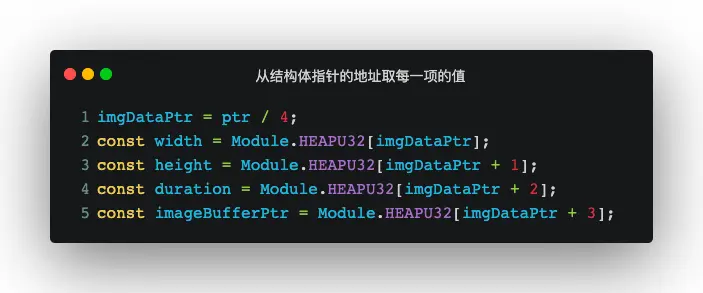

結構體的內存對齊，所以選取最長的就是uint32\_t，uint32\_t對應的TypedArray數組是Module.HEAPU32，由於是4字節無符號整數，因此js拿到的ptr需除以4（既右移2位）獲得正確的索引。按此類比，8字節無符號整數就需要右移3位。

圖片

雖然看起來c調用js很簡單，但你不應該做頻繁的調用，這會導致較大的開銷抵消掉Wasm本身的物理優勢。這也是為什麼dom操作相關的框架不會選用Wasm進行優化，Wasm還無法直接操作dom，頻繁的js和Wasm的上下文的開銷也帶來不可忽視的性能缺失，他的目的從不是替代js， 類比react，reconciler部分是可以用rust/go 重寫，社區也有人做過此嘗試，但是並沒有帶來顯著性能優勢，社區也有用go/rust編寫web應用的框架，比如( yew )，他們為跨端帶來更多的可能。

5.5 FFmpeg api介紹

對整體抽幀流程使用到的關鍵api做簡單的介紹，包含對視頻的解碼、編碼以及處理等操作。

  • av\_register\_all 註冊全部解碼器，在使用FFmpeg的其他函數之前調用，以確保Ffmpeg可以正確地加載和初始化。

  • avformat\_open\_input 根據路徑讀取文件，並將其解析為一個AVFormatContext結構體，其中包含了文件的格式信息和媒體流的信息。

  • avformat\_find\_stream\_info 獲取視頻的媒體信息 類比ffplay file獲取的信息，包含編碼格式、視頻長度、fps、分辨率等。

  • avcodec\_find\_decoder 尋找視頻對應的解碼器。

  • av\_read\_frame 大量耗時在解碼環節，在解碼前，可以通過讀取壓縮的幀信息，獲取關鍵幀隊列，AVPacket結構體裏的flag等於1，標誌該幀是關鍵幀。

  • av\_seek\_frame 快速定位到某個時間戳的視頻幀，在這裏使用它定位到關鍵幀。

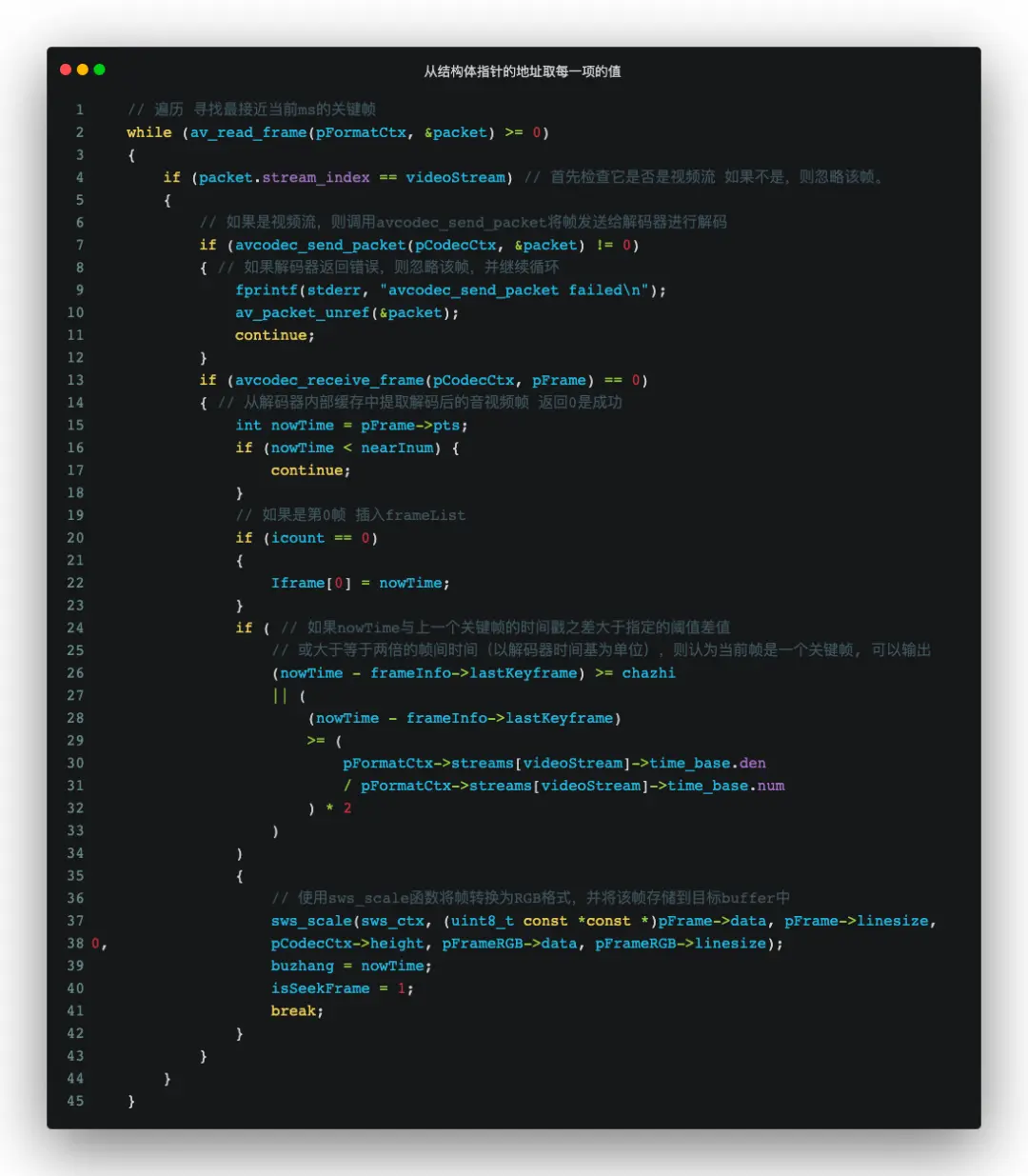

  • 基於關鍵幀進行解包，先調用av\_read\_frame讀取壓縮幀，avcodec\_send\_packet發送壓縮包到FFmpeg的解碼隊列（如果成功，則返回0），avcodec\_receive\_frame從解碼隊列裏成功取出，判斷pts（位於的時間），符合條件的frame信息被存儲。

圖片

△抽幀的關鍵代碼及解釋

5.6 編譯後產物體積對比

自定義編譯

圖片

使用npm包@ffmpeg/ffmpeg @ffmpeg/core

圖片

對比全量引入24.5M，我們只需要4M，體積上的收益還是非常明顯的。

06 總結

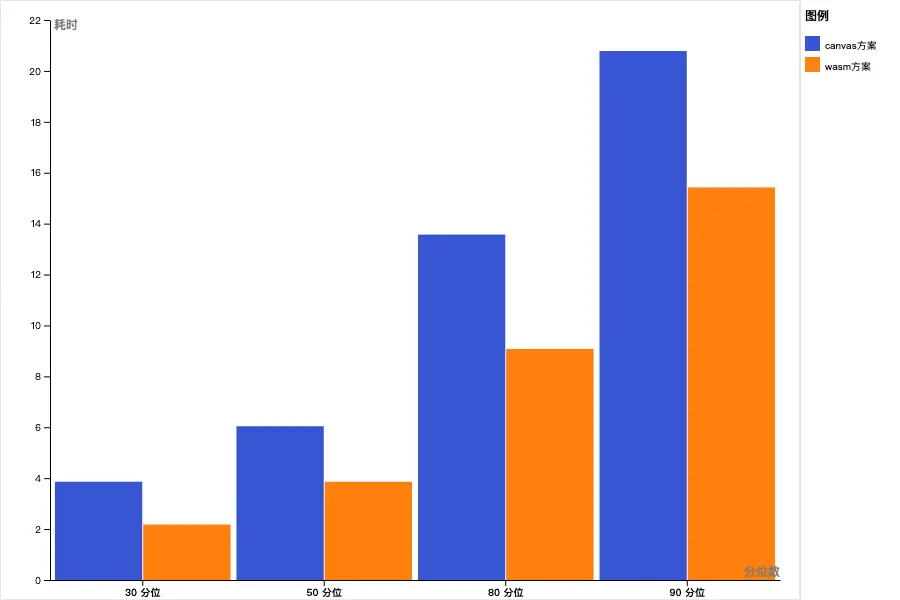

使用FFmepg+Wasm方案進行視頻抽幀，通過自定義編譯FFmpeg減少編譯產物的體積；定義關鍵幀優先策略，第一時間給到用户抽幀結果，儘可能減少用户等待時間。在 Emscripten 工具鏈的加持下，可以方便地將C/C++代碼編譯成Wasm，並配合產出完整的與web的交互js。在速度和體驗以及視頻兼容性方面都取得了較為明顯的收益，請大膽擁抱WebAssembly為web賦能吧！

目前這套方案已在百家號視頻場景落地數月，收益明顯。

圖片

項目地址：https://github.com/wanwu/cheetah-capture，歡迎star。

封裝好api支持按照幀數目和秒數抽取。你也選擇自定義編譯，通過更改FFmpeg的編譯參數讓他支持更多的視頻類型，通過更改capture.c文件增加更多api能力，期待你來豐富更多場景。
