此分類用於記錄吳恩達深度學習課程的學習筆記。
課程相關信息鏈接如下：

1. 原課程視頻鏈接：[雙語字幕]吳恩達深度學習deeplearning.ai
2. github課程資料，含課件與筆記:吳恩達深度學習教學資料
3. 課程配套練習（中英）與答案：吳恩達深度學習課後習題與答案

本篇為第四課的第二週內容，2.5到2.7的內容。

本週為第四課的第二週內容，這一課所有內容的中心只有一個：計算機視覺。應用在深度學習裏，就是專門用來進行圖學習的模型和技術，是在之前全連接基礎上的“特化”，也是相關專業裏的一個重要研究大類。
這一整節課都存在大量需要反覆理解的內容和機器學習、數學基礎。 因此我會盡可能的補足基礎，用比喻和實例來演示每個部分，從而幫助理解。
第二週的內容是對一些經典網絡模型結構和原理的介紹，自然會涉及到相應的文獻論文。因此，我也會在相應的模型下附上提出該模型的論文鏈接。
本篇的內容關於 1×1卷積與Inception網絡。

1. 1×1卷積

1×1卷積的全稱是在卷積層中使用1×1大小的卷積核。
很顯然，乍一看這是一個讓人疑惑的設置——我們知道，卷積操作的作用就是提取局部特徵，而現在如果把卷積核設置為1×1大小，那不就是給輸入整個乘了一個係數嗎？有什麼用？

在2013年前，大部分人也都是這種想法，直到這一年，一篇名為Network in Network的論文被髮表，論文提出了 1×1 卷積可以在不改變特徵圖空間尺寸的前提下，對通道維度進行線性組合，從而靈活地調整通道數，並通過疊加非線性顯著提升網絡表達能力；相比用大卷積核堆疊實現相同效果，其參數量和計算量都更低。
因此，1×1 卷積雖然不能像其他卷積核一樣用來提取局部特徵，但它也有自己獨特的作用。
用更好理解的話來説，1×1 卷積像是 “通道數上的池化（但帶參數、還能升維）”和“卷積實現的全連接” 。
不太明白很正常，下面我們就來展開敍述。

1.1 1×1 卷積的實質：通道維度上的線性組合

我們已經知道，1×1 卷積不能用來提取空間上的局部特徵。
在實際運算中，它做的事情非常單一：在每一個空間位置上，對所有通道對應的數值做一次線性組合。

説到這裏，你可能會感到有些熟悉——這種運算形式，好像在某個地方已經見過了。

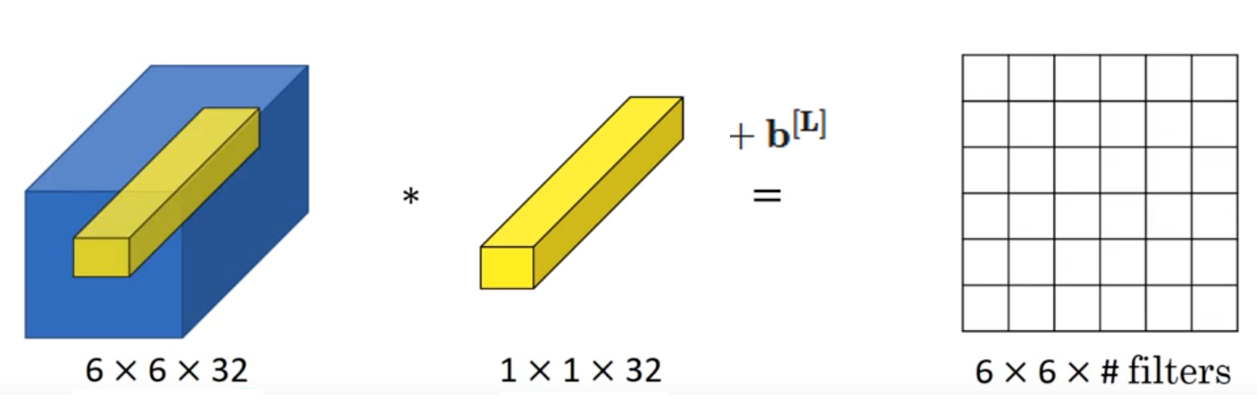

我們先來看課程中的這個例子：

如果用數學形式來表示這一次的計算，就是這樣：

​沒錯，這就是單個樣本在全連接層的線性組合公式。
在這個例子裏，可以這樣理解：

• 對於特徵圖中的每一個空間位置。
• 該位置在 32 個通道上的數值，組成了一個 32 維向量。
• 1×1 卷積所做的，就是對這個 32 維向量進行一次線性組合，得到新的輸出特徵。

從這個角度來看，每一個空間位置都可以被視作一個“獨立的小樣本”，而 1×1 卷積在該位置上的作用，就等價於對這個樣本做了一次全連接層的計算。

所以説：1×1 卷積本質上是在同一空間位置上對通道做線性組合。

我們繼續，還記得我們在卷積層特點裏提到過的參數共享嗎？
正是由於同一組 1×1 卷積核會共享到所有空間位置，網絡會在反向傳播過程中不斷調整這些權重，從而學會：

• 哪些通道對應的特徵更重要。
• 哪些特徵應該被弱化。
• 哪些特徵可以通過線性組合整合成更有效的表示。

我們再舉一個簡單的示例看看：
假設在某一層網絡中，某一個空間位置 \((i,j)\) 在 3 個通道上的取值分別是：

這表示：在同一空間位置上，三個通道對應的特徵值分別為 \(2\)、\(1\) 和 \(-1\)。
現在，我們對這一層使用 1×1 卷積，設該卷積核在通道維度上的權重為：

那麼，該位置的線性組合結果為：

如果我們使用多個 1×1 卷積核，那麼同一個位置就可以輸出多個這樣的數值，從而得到新的多通道特徵圖。

在瞭解了原理後，我們來看看1×1卷積在實際中更常見的一種應用。

1.2 使用1×1卷積調整通道數

使用1×1卷積，在保持空間尺寸不變的前提下，對通道數進行調整，減少計算量。這才是它在實際設計中更常見的應用。
其中一個原因是因為在實際調試中，我們很難直接感受網絡的非線性和表達能力的強弱，但是卻能直接地測算出網絡參數量和計算量的減少。
另外就是一些特殊的網絡需要通道數的對齊，比如殘差網絡，我們很快就會提到它。

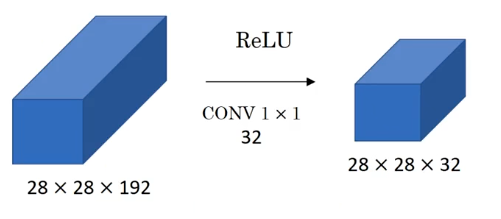

來看課程中這樣一個例子：

可以看到，這一層卷積僅僅改變了通道數的大小，為什麼要這麼做？
我們知道，如果想在不增加太多參數的情況下壓縮特徵圖的空間尺寸，池化通常是一個常用的選擇。
我們打幾個比方來幫助理解:
可以把池化理解為“把一張高清照片縮小分辨率”：畫面變小了，細節少了一點，但整體輪廓還在。
但池化有一個明顯的侷限：它只能壓縮長和寬，卻無法改變通道數。
也就是説，池化只能讓“每一張圖變小”，卻沒法決定“這組圖裏到底保留幾張”。

因此，當我們希望在保持空間尺寸不變的前提下，對通道數進行調整時，就不得不引入卷積操作。如果直接使用 3×3、5×5 這樣的卷積核，就相當於一邊在做空間特徵提取，一邊還要完成通道重組，參數量和計算量都會迅速增加，而現在我們只想調整通道數。

在這種情況下，1×1 卷積就像一個“通道維度上的判斷者”。
它不會去看周圍像素的信息（實際上也看不了），而是站在每一個空間位置上，只對該位置的所有通道做重新組合：哪些特徵該保留，哪些該弱化，哪些可以合併在一起，都由 1×1 卷積來決定。
因為就像上面所提的： 1×1 卷積本質上是在同一空間位置上對通道做線性組合。

總結一下，1×1 卷積不負責“看得更廣”，而是負責“把已有的信息整理得更清楚”,即在不改變空間結構的前提下，對特徵進行重組與篩選。
正因為它不引入新的空間鄰域關係，卻又能靈活調整通道數，所以相比使用大尺寸卷積核，它在完成相同通道變換任務時，參數量和計算開銷都要小得多。

1.3 拓展：ResNet 中的 1×1 卷積應用

在上一篇殘差網絡中我們就提到過，ResNet 中有很多細節值得説明，對 1×1 卷積的使用就是其中之一。
這裏我們正式引入1×1 卷積後，就再來看看它在 ResNet 中發揮的作用。
再複製一下殘差網絡中的一個關鍵點：在殘差塊中，參與融合（相加）的兩條分支，其輸出張量的維度必須一致，否則殘差相加無法進行。
ResNet 裏有那麼多殘差塊，總不能讓數據在傳播中全設置為固定維度吧？
1×1 卷積正是 ResNet 中解決這一問題的關鍵工具，它在 ResNet 既起到了維度對齊的作用，又在深層網絡中減少了計算量。
下面就簡單展開一下：

（1）用於殘差分支中的“維度對齊”

我們已經知道，殘差連接的核心操作是：

但是再重複一遍，這裏有一個隱含前提：\(F(x)\) 和 \(x\) 的 形狀必須完全一致（空間尺寸 + 通道數）。
在理想情況下，殘差塊輸入輸出通道數相同，旁路連接可以直接相加；但在實際網絡設計中，經常會遇到這種情況：

• 主分支通過卷積 改變了通道數（例如 64 → 128）。
• 或者通過 stride=2 的卷積 改變了空間尺寸。

這時，原始輸入 \(x\) 已經無法直接與 \(F(x)\) 相加。

而解決方法就是：
在旁路上引入一個 1×1 卷積，對 \(x\) 做一次線性映射：

再進行殘差相加：

這裏有一點很容易迷惑：我記得1×1 卷積不是隻能改變通道數嗎？它怎麼適應空間尺寸的變化？
別忘了，卷積有好幾個超參數呢：

我們可以通過調整 1×1 卷積步長和 padding 讓他適應 \(F(x)\) 的尺度。

打個比方來總結一下： 這裏的 1×1 卷積就像一個轉接頭，讓旁路連接能順利進行。

（2）用於 Bottleneck 結構中的“降維—升維”

論文在更深的 ResNet（如 ResNet-50 / 101）中，引入了著名的 Bottleneck 結構：

這裏的兩個 1×1 卷積並不是為了提取空間特徵，而是承擔通道調度的作用：

• 第一個 1×1 卷積：降維，減少通道數，降低後續 3×3 卷積的計算量。
• 第二個 1×1 卷積：升維，恢復通道數，保證與殘差分支可相加。

為什麼要這麼做？
還是打個比方：
如果把 3×3 卷積看成是“需要對每一個像素周圍反覆計算的大型加工機器”，那麼 1×1 卷積更像是一個“預處理與整理工序”：

• 幹活前，先用 1×1 卷積把原本“雜亂、冗餘、維度很高”的原材料壓縮成更精簡的形態（降維），讓後續的 3×3 卷積在更少的通道上重複計算；
• 幹活後，再用 1×1 卷積把加工後的結果重新展開、整合成需要的規模（升維）。

這樣做的關鍵在於：把最耗計算量的 3×3 卷積，限制在更小的通道空間裏執行。
而這樣做的結果是：
相比三個3×3 卷積，在幾乎不損失表達能力的前提下，大幅降低參數量和計算量。這是 ResNet 能夠做到“又深又能訓”的重要原因之一。
而這裏的 1×1 卷積不直接創造新信息，但決定信息如何高效、順暢地流動。

這便是 ResNet 對1×1 卷積的應用。

2. Inception網絡

在開始之前，需要先説明的是：Inception 網絡不同於 ResNet，其完整結構在當前主流視覺模型中已較少直接使用，尤其是在 Transformer 架構興起之後，其整體設計思路逐漸淡出主流。
因此，這裏不再對 Inception 網絡本身展開過多細節，而是主要説説它的一項至今仍被廣泛借鑑的一項核心思想——多尺度卷積。

2.1 多尺度卷積

我們已經瞭解了很多卷積網絡了，如果再讓我們自己設計卷積網絡，你更傾向先設置卷積核為多少？
我個人更傾向於使用一些著名論文裏的參數設置，再進行調試看看效果，但這樣又花費了大量的時間。
因此，在 2014 年，一篇名為 Going deeper with convolutions的論文提出了這樣一個想法：不知道哪個好那我就都用上，即不再人為固定卷積核尺度，而是在同一層中並行使用多種不同大小的卷積核，讓網絡在訓練過程中自動學習如何組合和利用不同尺度的特徵。

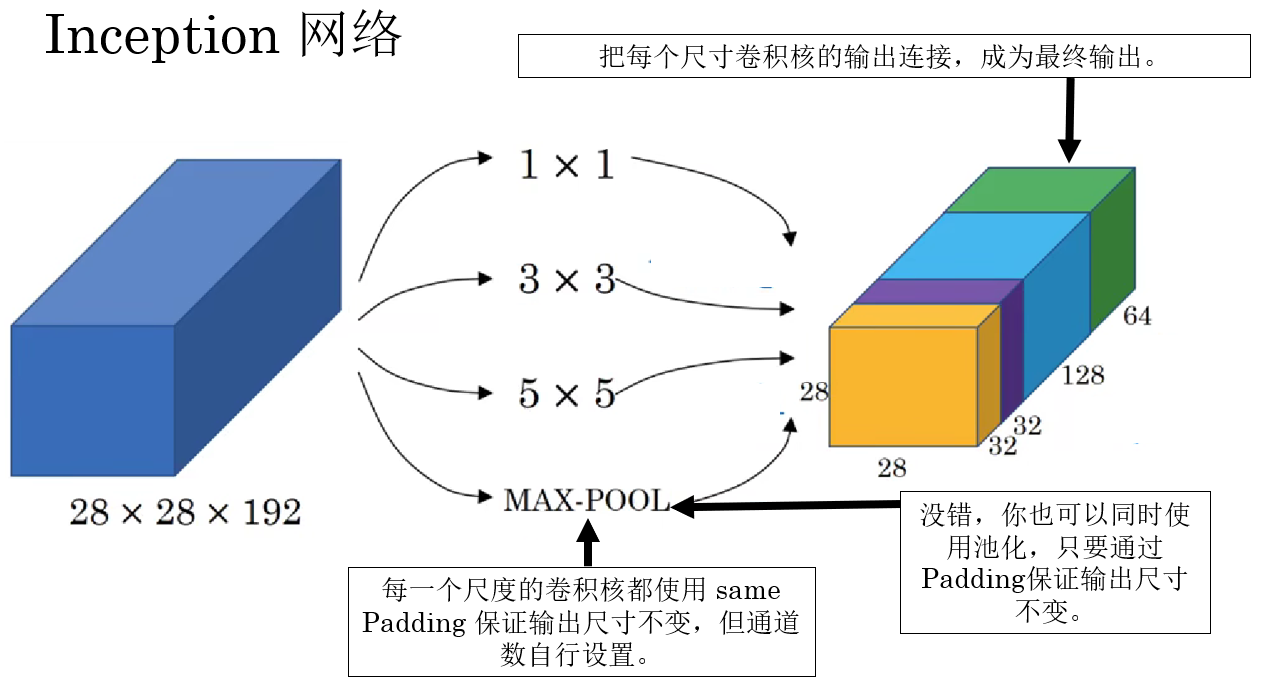

具體是怎麼進行的？來看看課程裏的示例：

這一設計在當時確實達成了性能的提升，但同時也帶來新的問題：極大的參數和計算量。

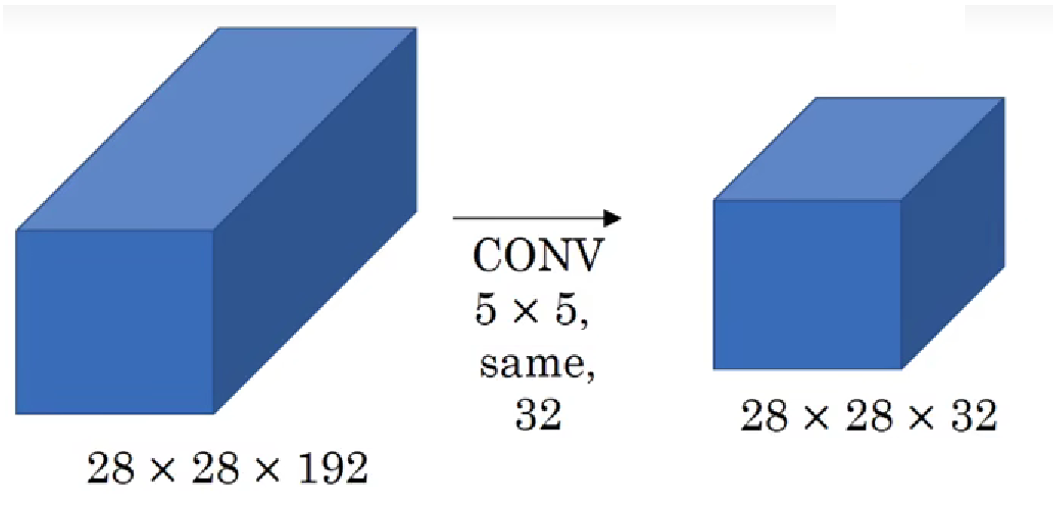

我們繼續：

直接説結論：這層的正向傳播會經過 1.2 億次乘法運算， 這還只是網絡中的一層。
那如何減少計算量？沒錯，Inception也應用了1×1 卷積。

2.2 Inception的1×1 卷積應用

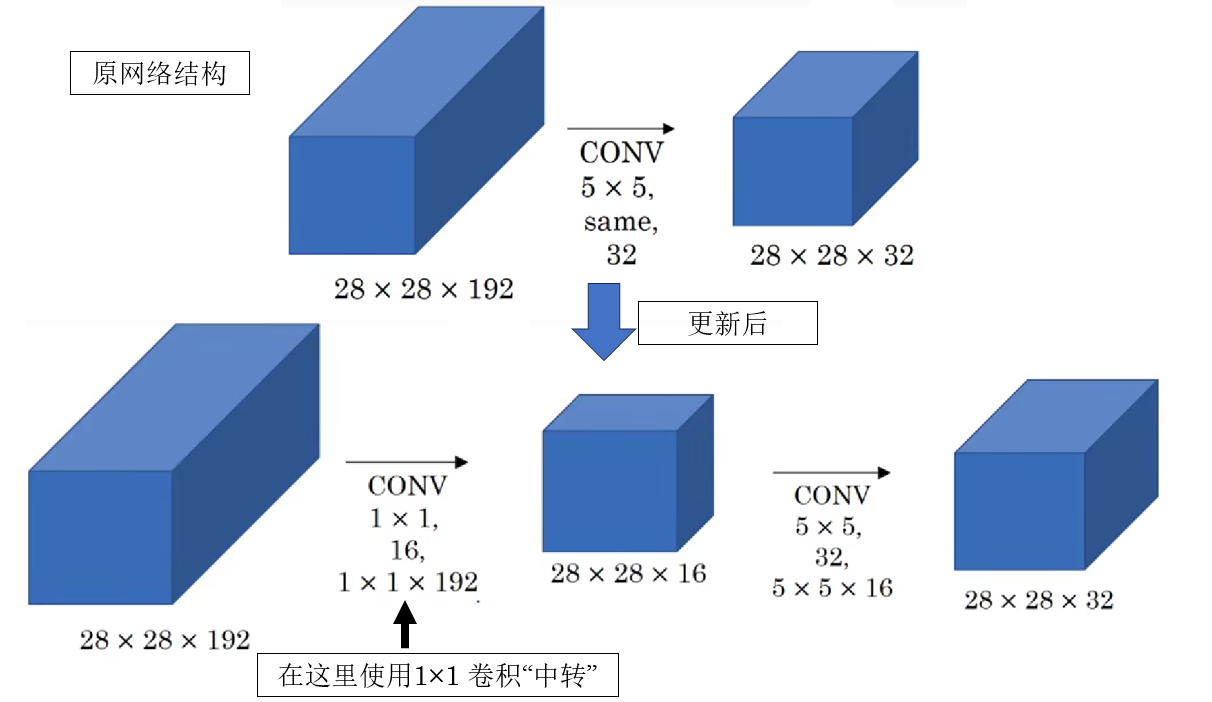

實際上也很簡單，把剛剛的層級結構改成下面這樣：

現在，這兩次卷積運算也只會使用 1240 萬次乘法，是原本的十分之一。
原理很簡單：之前使用 32 個 5×5 卷積核直接對輸入進行卷積，而現在在對輸入進行卷積前，我們先用 1×1 卷積把輸入通道數先壓縮到原來的十分之一量級，總體上減少了計算量。
就不再詳細展開計算過程了。
因此，下面就看看引入1×1 卷積後，Inception對一次多尺度卷積的設計是什麼樣的。

2.3 Inception的網絡結構

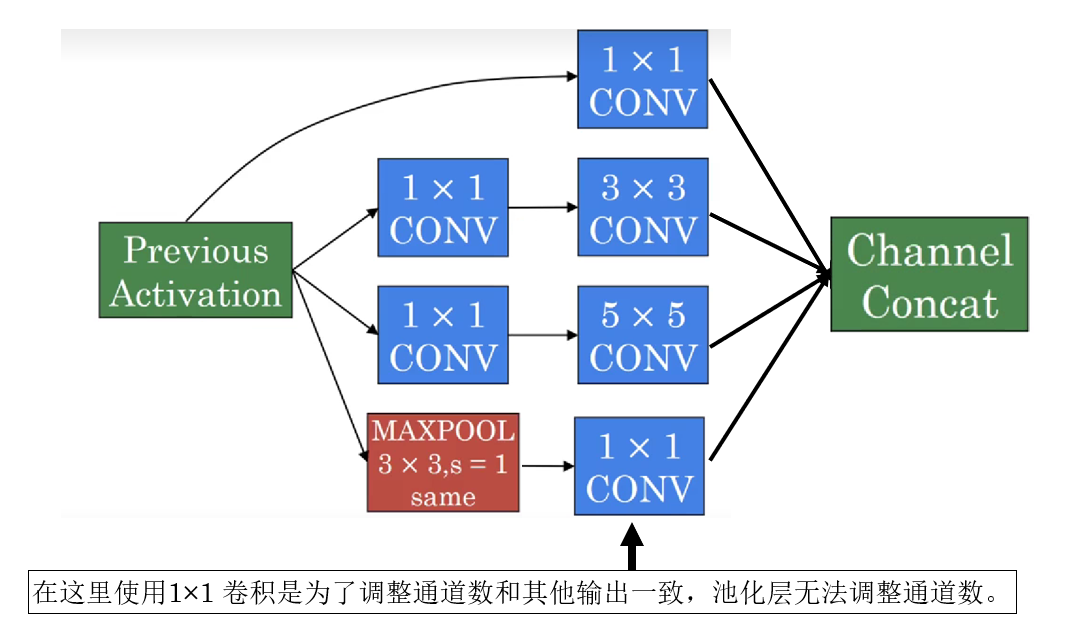

對於每層來説，實際上是就是給大尺度卷積核前都使用了一次1×1 卷積，像這樣：

而整個網絡就是這樣層級的堆疊：

就不再過多展開關於 Inception 的內容了。

雖然 Inception 本身已經近乎退場，但他的貢獻並不在於某一個具體模塊，而在於它第一次系統性地提出：單一尺度不足以描述複雜視覺結構。
後續模型幾乎無一例外地繼承了這一思想，只是將“多尺度”的實現方式，從同層並行卷積，演化為跨層結構、感受野調控或注意力機制。

3.總結
