此分類用於記錄吳恩達深度學習課程的學習筆記。
課程相關信息鏈接如下：

1. 原課程視頻鏈接：[雙語字幕]吳恩達深度學習deeplearning.ai
2. github課程資料，含課件與筆記:吳恩達深度學習教學資料
3. 課程配套練習（中英）與答案：吳恩達深度學習課後習題與答案

本篇為第四課的第一週內容，1.6到1.8的內容。

本週為第四課的第一週內容，這一課所有內容的中心只有一個：計算機視覺。應用在深度學習裏，就是專門用來進行圖學習的模型和技術，是在之前全連接基礎上的“特化”，也是相關專業裏的一個重要研究大類。
這一整節課都存在大量需要反覆理解的內容和機器學習、數學基礎。 因此我會盡可能的補足基礎，用比喻和實例來演示每個部分，從而幫助理解。
本篇的內容關於簡單卷積網絡，是對之前知識的一次簡單整合應用，篇幅較長，但理解上的難度並不大。

1. 多維卷積：通道數

我們在基礎部分裏提到過，一張“亮度表”只能表示灰度圖，而彩色圖像都是是三維表格。

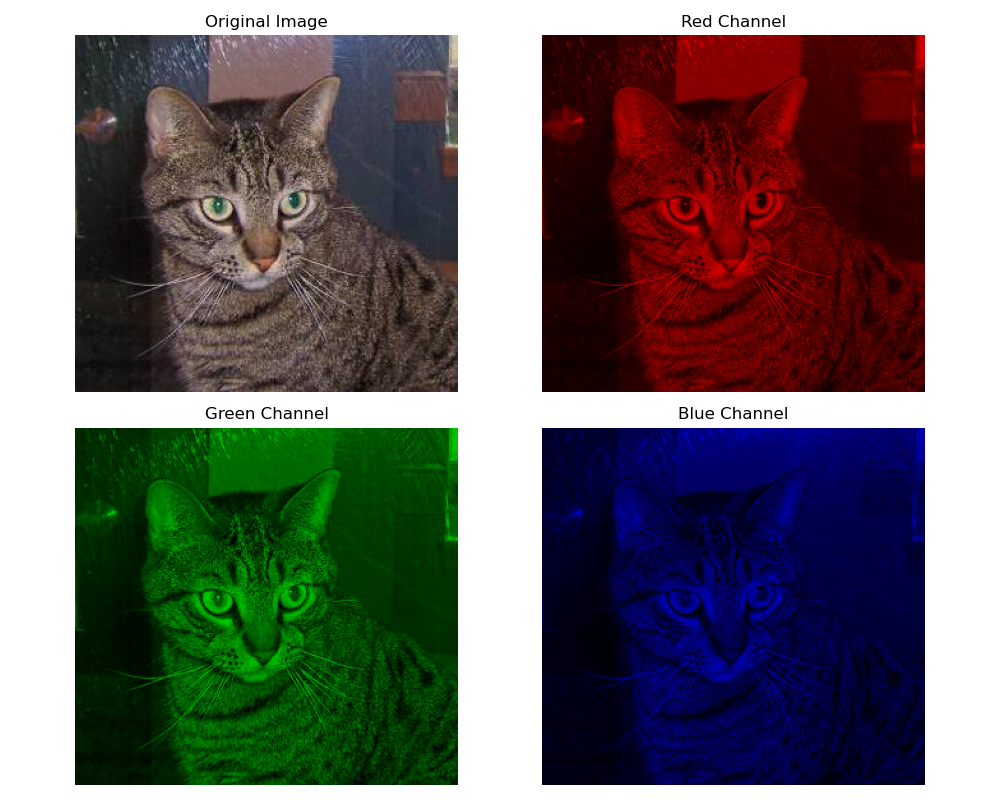

到目前為止，我們一直在用灰度圖來進行演示，也就是 \(M \times N\) 的二維表格。但真實世界的圖片不是二維的，而是三維的：

我們稱之為 RGB 三通道。
對於多通道，我們可以把它想象成一個“分層蛋糕”：
上層是紅色信息（R），
中層是綠色信息（G），
下層是藍色信息（B） 。
每一層都是一張 2D 圖，但三層疊在一起，才構成完整的彩色圖像，就像這樣：

現在繼續按我們之前的符號規範引入通道數：
我們用 \(n_c\) 來表示通道數的多少，現在一幅圖像就要表示為：$$n \times n \times n_c$$下面就展開一下多維卷積的過程。

1.1 卷積核如何應對多通道圖像？

現在，我們輸入的圖像“亮度表”從二維變成了多維，你認為卷積核要怎麼修改才能適應這個變化？
答案很符合直覺：你變成幾維，我也變成幾維就好了。

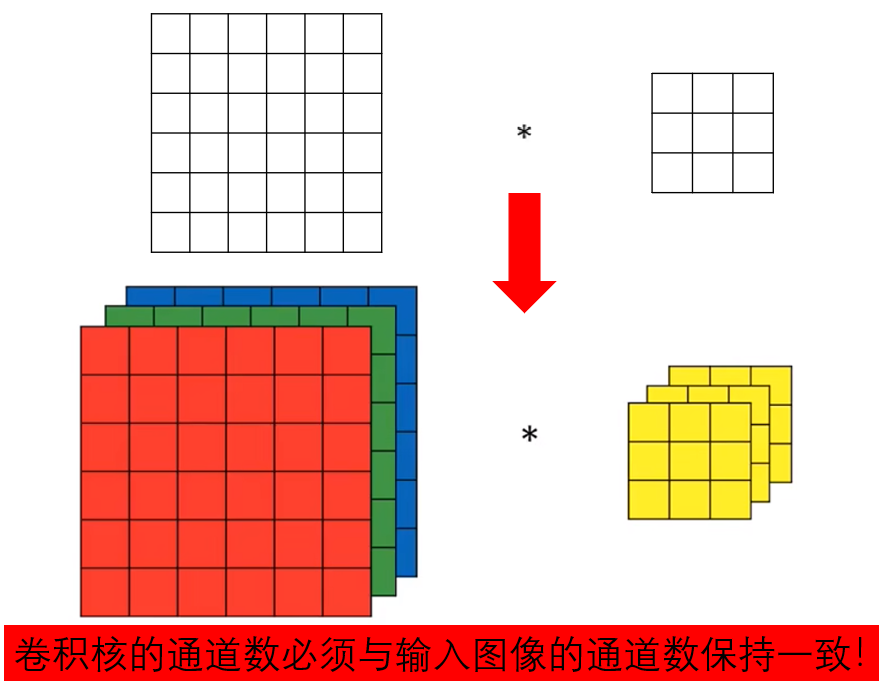

對彩色圖片進行卷積時，一個卷積核不再是 \(f \times f\)，它同樣增加了通道數：

表示它對 R、G、B 三個通道各自有一塊小卷積核。
打個比方：卷積核就像海綿，隨着圖像維度增加，卷積核也不是一層海綿，而是“疊了三層的海綿”，每層負責吸收一層顏色的信息，做對應層的“清潔處理”工作。
就像這樣：

我們繼續，看看在這樣的改變下如何進行卷積操作。

1.2 多維卷積如何進行？

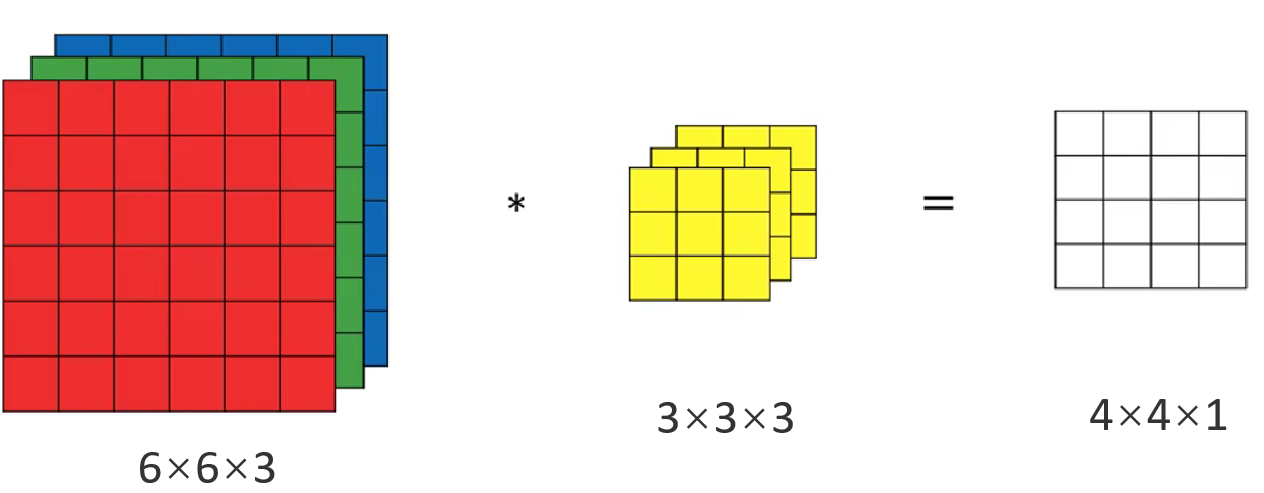

先來看看結果：

你發現，三通道的輸入圖像經過三通道的卷積核，變成了一張單通道圖。
這是一個比較反直覺的部分，為什麼結果不是三通道而是變成了單通道？
我們先介紹一下多維卷積的運算步驟，再從原理上回答這個問題。
卷積步驟如下：

1. 對 R 通道卷積核的 R 部分做卷積。
2. 對 G 通道卷積核的 G 部分做卷積。
3. 對 B 通道卷積核的 B 部分做卷積。
4. 把三份結果相加，得到一個單獨的數，這就是輸出特徵圖的一個像素。

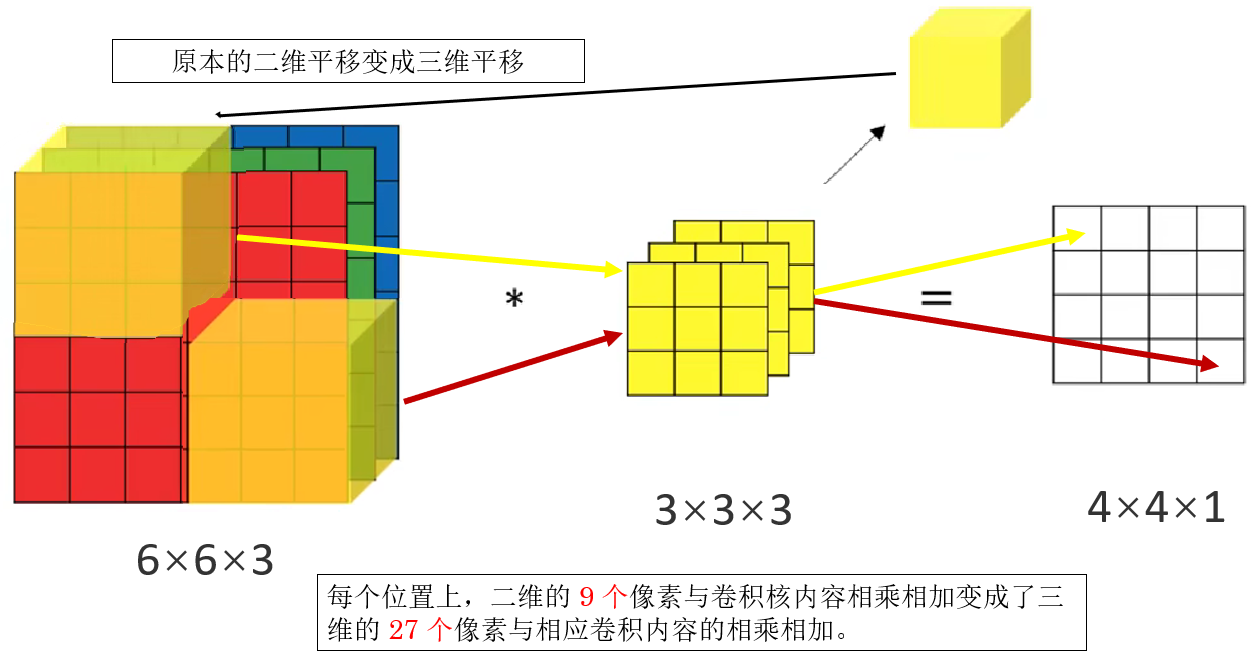

再按照課程內容演示一下：

現在，我們從原理上説説：為什麼非要把三層結果相加成一層，而不是讓結果也是三通道？

我們先回到卷積核的基本作用：提取局部特徵。
就像我們之前的邊緣檢測部分，我們用人工設計的一個固定卷積核來提取圖像的豎直邊緣。
應用到這個例子中，首先要明確的一點是：我們只是把一個樣本用三個通道來表示，這並不是三個樣本。
如果我們對三個通道進行豎直邊緣檢測，實際上也只是在檢測一幅圖像的豎直邊緣。當卷積核要在這一幅圖像上判斷“有沒有豎直邊緣”這種特徵時，它必須綜合這三個通道的共同表現，而不是分別給出三個答案。
所以結果自然是一張單通道的特徵圖，表示“這幅圖像這個特徵的強弱”。

再打個比方：
你佩戴紅色、綠色、藍色的濾光鏡，看同一個蘋果，想知道“蘋果輪廓在哪裏”。
這時，你不可能給出三個輪廓，而是把三次看到的輪廓信息綜合，得到唯一一個真正的輪廓。

如果你還比較糾結這個問題，沒關係，我們下面就來看看，什麼情況下，輸出是多通道的。

1.3 多特徵提取

很顯然，如果我們想讓計算機“認識”某些物體，比如貓，就不能像上面一樣，對應一個樣本，只檢測它的豎直邊緣，對於這種低層特徵，我們需要更多內容，比如水平邊緣，傾斜邊緣，光亮程度，紋理變化等等·····
只有這樣，我們才讓一步步拼出貓眼睛，貓耳朵，貓嘴巴，身體等高層特徵，最終讓機器學習到：什麼是貓，對其他東西也是同理。

所以，在卷積中，對一個或者一批次樣本，一次提取多個特徵，才是更合理的做法。
如何實現這一點？
同樣很符合直覺：我用這個卷積核提取豎直邊緣，那我再來一個卷積核提取水平邊緣，再來幾個卷積核提取別的特徵不就好了？
當然，要提前強調的是，在深度學習領域裏，我們不會明確的得知哪個卷積核對應哪個特徵，這些是模型自己學習和更新的，但是，每一個卷積核，一定代表一個不同的角度。

現在，重點來了，每一個卷積核對圖像進行卷積操作就會生成一個特徵圖，那你覺得這些不同的特徵圖會如何組織呢？
答案就是通道數。
來進行演示：

現在，我們就得到了輸出圖像的通道規律：輸出圖像的通道數等於該層卷積核數量。
下一部分，我們就來正式認識一下卷積網絡。

2. 卷積層的正向傳播過程

還記得在全連接網絡中，數據經過一個全連接層的傳播過程是什麼樣的嗎？
這是兩個最重要的公式：

如果你有些忘了它們是幹什麼的了，它們的總結在這裏：深度神經網絡的關鍵概念
而現在，對於一層中應用卷積操作而不是線性組合的層級，我們稱為卷積層。
這裏要強調一下，卷積層可以是隱藏層，全連接層也可以是隱藏層。前者是説明層級的內容，後者是説明層級的位置。

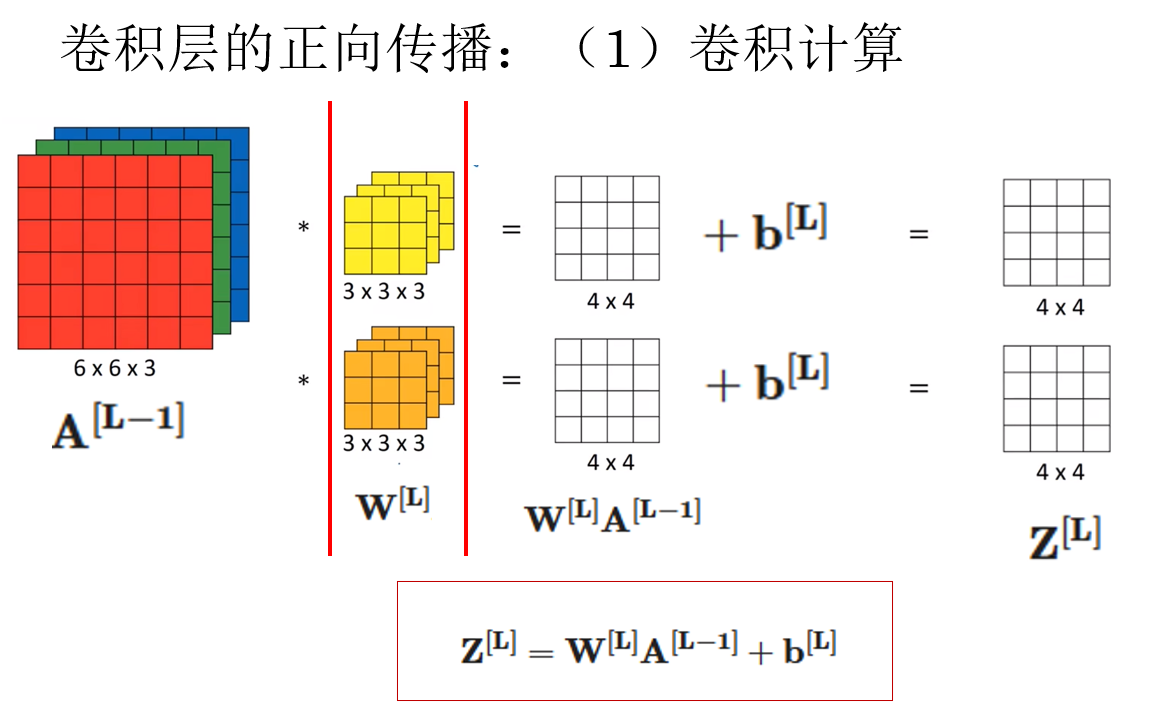

現在就繼續用上面的例子，來看看卷積層是如何進行正向傳播的，先不擺公式，符號的引入讓正式的卷積傳播公式相當的亂，擺出來反而阻礙理解，我們先用全連接層的公式來類別一下。

這一步的類比很容易理解，大致看來，我們就算把線性組合的內容換成了卷積操作。
如果還用全連接網絡的內容來類比，我們還可以説，一層中有幾個神經元，就有幾個卷積核，卷積核數量決定輸出的通道數。
但是後面我們就會了解到，卷積層的表示不會再用全連接那樣的“圓圈”來表示，它有一套自己的結構表示方法，幾乎不會再提到“神經元”這個詞。

簡單瞭解這點後，我們繼續下一步：

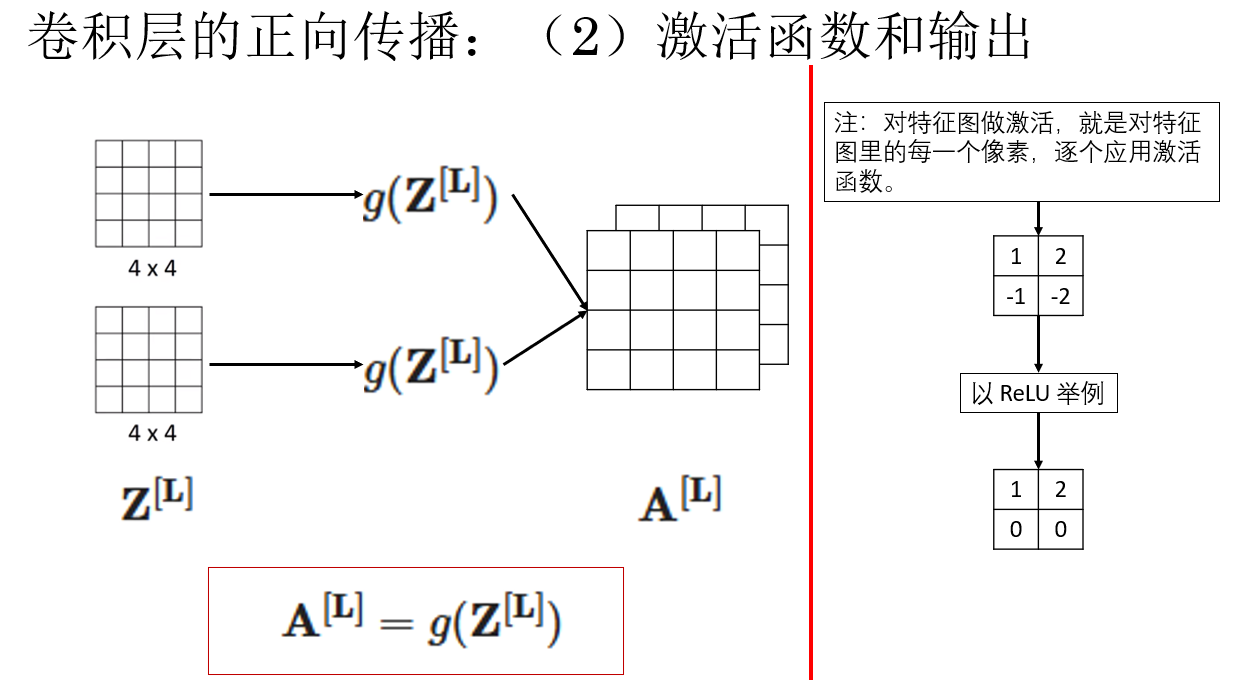

對於激活函數這裏同樣比較直觀，就是對特徵圖中的每一個像素逐個激活。
在全連接網絡中，我們通過激活函數引入從樣本到標籤的非線性映射。
而現在，激活函數同樣能讓網絡能夠組合特徵、產生“非線性特徵”，如果沒有激活函數，我們永遠不能從“邊緣”組合出“形狀”，因為組合是非線性行為。

這就是一個卷積層的正向傳播過程了，下面我們就正式引入在網絡中，對於卷積層的符號規範。

3. 卷積層在網絡中的符號規範

一下子列舉出來，看起來會很多，但實際上很多都是之前使用的，我們也會在不斷使用中越發熟悉。

3.1 符號規範

瞭解了單個符號後，下面就看看應用這些符號在正向傳播中的維度變化。

3.2 一次正向傳播中的維度變化

首先，用符號表示就是這樣：

再舉個實例來來看看：
設置參數：\(f=3,\ s=1,\ p=1,\ n_C^{[l]}=8\)，輸入為 \(32 \times 32 \times 3\)
傳播過程如下：

我們繼續，討論一下之前提到過的網絡參數問題。

4. 卷積層的參數量

還是在第一部分裏，我們提到過，大圖片輸入全連接層會讓網絡的參數規模巨大，不僅硬件可能跟不上，更有可能出現梯度現象。

那捲積是如何緩解這個問題的呢？卷積層的參數量又是如何組織的呢？

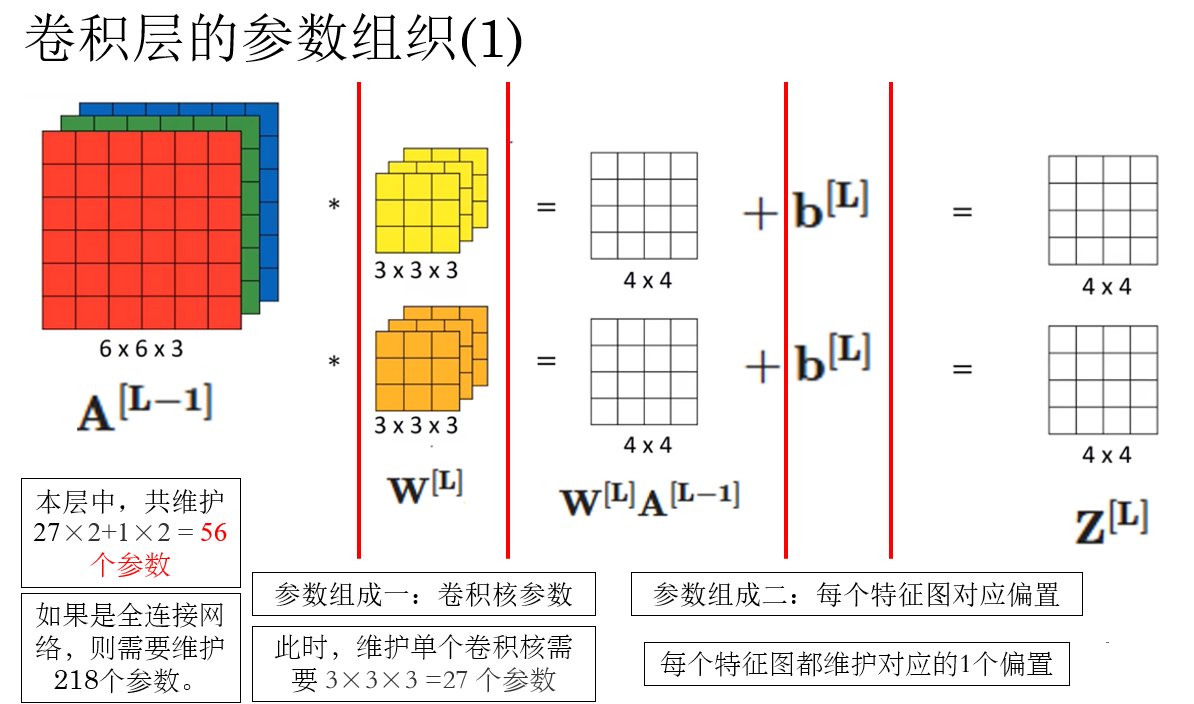

我們還是用上面的例子來進行演示：

可以發現，對於相同的輸入，卷積網絡只需要維護 56 個參數，但是全連接網絡卻需要 218 個。
但這不是重點，218 個參數好像也不是很多。

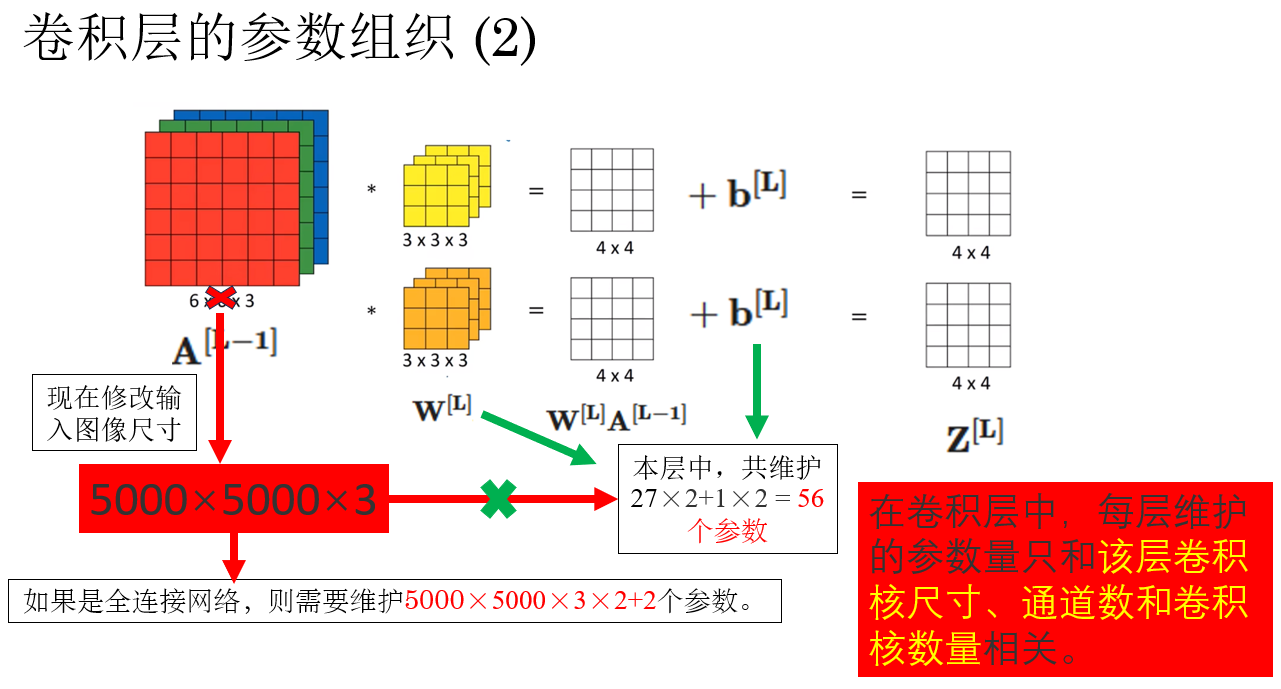

重點在於，卷積層的參數量不因輸入圖像尺寸變化而變化。 繼續往下看：

這就是卷積相對於全連接在處理這種大尺寸，多通道且有空間結構的數據時的核心優勢所在。

最後，看一個簡單的卷積神經網絡示例。

5. 一個簡單的卷積神經網絡

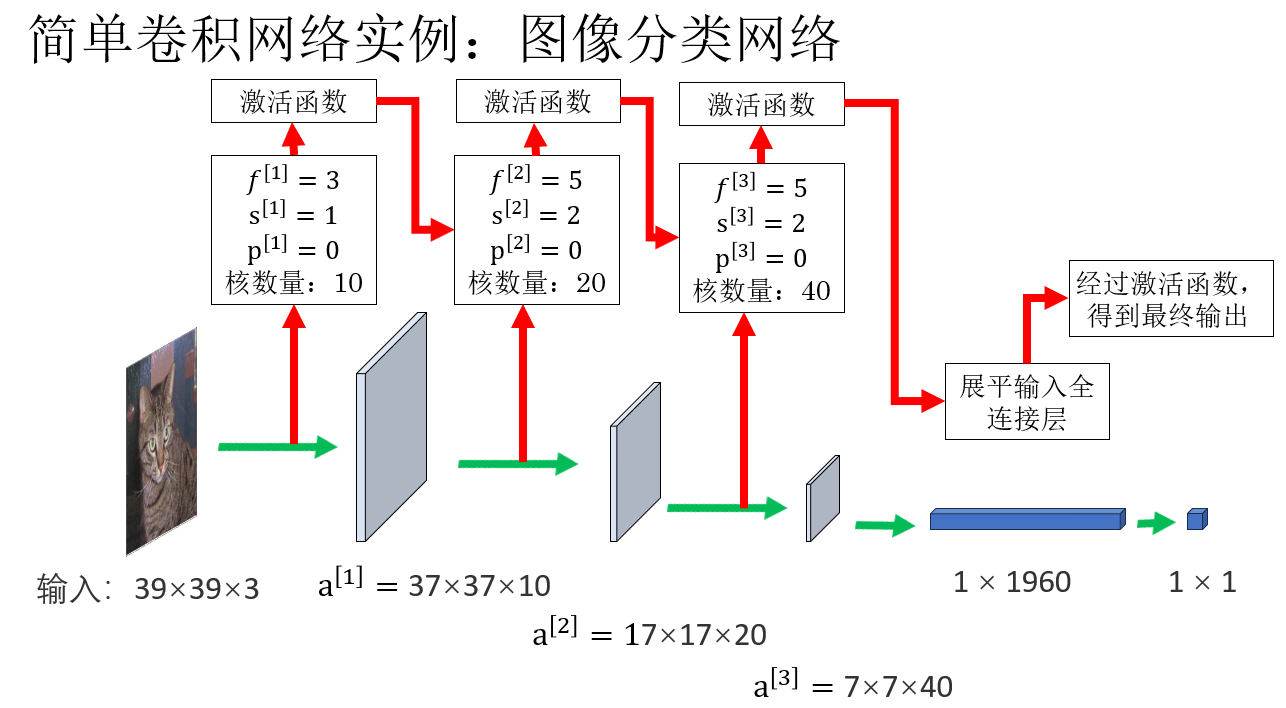

現在，經過一步步引入，我們來看一個簡單的卷積神經網絡。

之後，我們就會用這種“立方體”的形式來表示卷積網絡，這也是文獻中的常用形式。

正向傳播的過程不難理解，一步步計算就可以得到，但我想你可能有一個疑惑，那就是為什麼最後的特徵圖還是要展平輸入全連接層？
我們展開一下：

5.1 卷積網絡為什麼要這麼設計？

我們通過卷積層和全連接層在這個任務中的作用來解答這個問題。
先説結論：卷積層負責“看圖”，全連接層負責“做決定”。

（1）卷積層逐步提取特徵

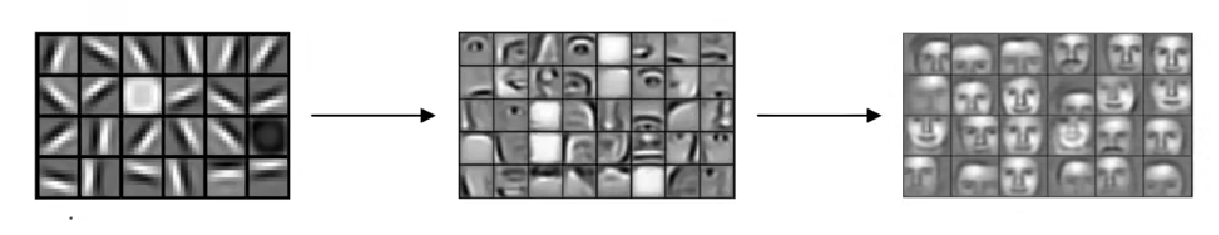

我們知道，圖像通過卷積層得到特徵圖，隨着層層卷積，特徵也從低級漸漸組合到高級，從邊緣，紋理漸漸組成眼睛，耳朵。
因此，我們可以説：卷積層的作用是提取圖像特徵，為後續層提供更高層次的語義特徵。
這是全連接層做不到的地方，因為它看不到空間結構。

（2）全連接層依據特徵進行決策

當然，全連接層也有自己的作用。
當卷積到最後，我們得到的特徵圖已經相當高級了，這個通道可能識別出了貓耳朵，那個通道可能識別出了貓眼睛。
但是在當前的任務要求中，我們不能把一幅圖作為輸出，即使經過激活函數，卷積層輸出的仍是特徵圖而非“結果”。
誰能根據這些信息得出結果？就是全連接層。

（3）為什麼現在又可以展平了？

我們最開始説展平會破壞空間結構，但是現在的展平，就不再有這麼大的破壞性。
為什麼？
原因很簡單：卷積層已經把圖像的空間結構“消化”得差不多了。
早期卷積層確實非常依賴空間關係，你不能隨便打亂像素位置，否則邊緣、角點、紋理這種“幾何意義”就會被破壞得一乾二淨。
但到了網絡後期，情況變了。在經歷了多次卷積之後，特徵圖已經不再是“邊緣彎曲”這種幾何信息，而更像是“耳朵是否存在”“眼睛的形狀是否明顯”“身體輪廓形狀”這樣的語義級信息。
也就是説，空間結構逐漸被抽象成了“有沒有”而不是“在哪兒”。 它們的位置影響已經遠不如它們的出現與否重要。
現在，全連接層就可以根據這些有什麼，沒有什麼來做出最後的決定。

最後，舉一個比較形象的例子：拼拼圖
我們現在有一個非常難的拼圖，非常的細碎，卷積層的作用就是把小拼塊拼成大拼塊，讓難度降低。
而全連接層就是以卷積層拼出的大拼塊為依據，識別到“原來我在拼一隻貓。”

6. 總結
