【HarmonyOS 6】UIAbility跨設備連接詳解（分佈式軟總線運用）

一、前言

我對於分佈式軟總線相當的親切。2022年搞開源鴻蒙的時候，就經常和分佈式軟總線打交道。在HarmonyOS中，UIAbility跨設備連接，其實就是對底層開源鴻蒙，分佈式軟總線的能力封裝。

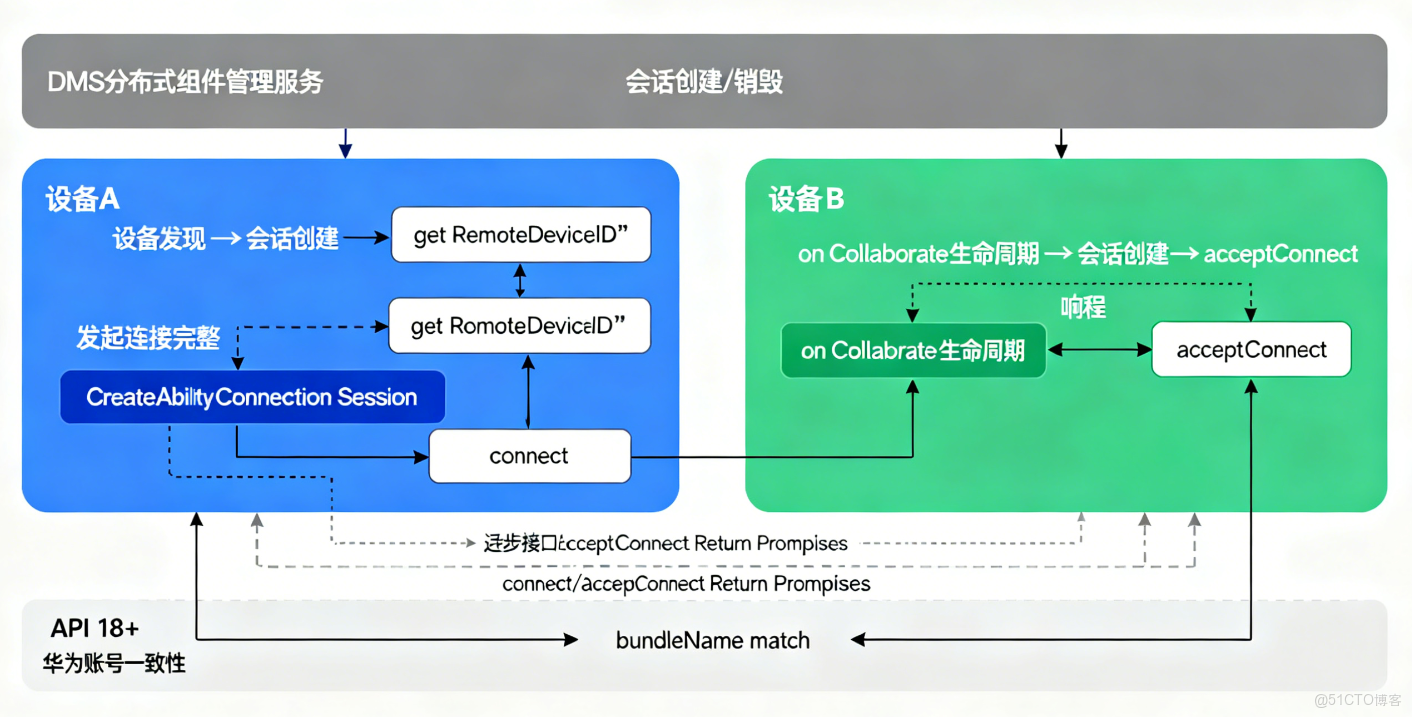

二、首先理解跨設備鏈接的步驟

在這裏插入圖片描述

首先由Distributed Service Kit提供該能力的封裝。

在進行跨設備鏈接之前，我們要對設備進行互信操作。這個在鴻蒙裏叫做分佈式設備管理，包含了設備的發現，配對，可信查詢，解除配對等。詳情可參見我之前寫的文章：【HarmonyOS 5】鴻蒙分佈式協同應用開發詳解

進行完上面的可信操作，我們才能對於設備間的鏈接通信做處理。

三、專有名詞理解：

DMS（Distributedsched Management Service）： 分佈式組件管理框架，相當於跨設備協同的“中間人”，負責管理組件和建立連接

UIAbility： 應用的界面交互核心，管生命週期、用户交互和界面渲染，跨設備協同本質就是兩台設備的UIAbility在“對話”

四、環境準備步驟

工欲善其事，先把環境搭好： 1、硬件：兩台能登錄華為賬號的設備（A和B），需要支持API 18 2、開發工具：DevEco Studio 4.1及以上，public-SDK更新到API 18+ 3、設備連接：用USB線把兩台設備連到PC，打開藍牙讓設備互相識別組網 4、驗證組網：PC端執行shell命令，顯示“remote device num = 1”就是組網成功

hdc shell
hidumper -s 4700 -a "buscenter -l remote_device_info"

也可通過前置步驟的分佈式設備管理，來驗證設備的可信。

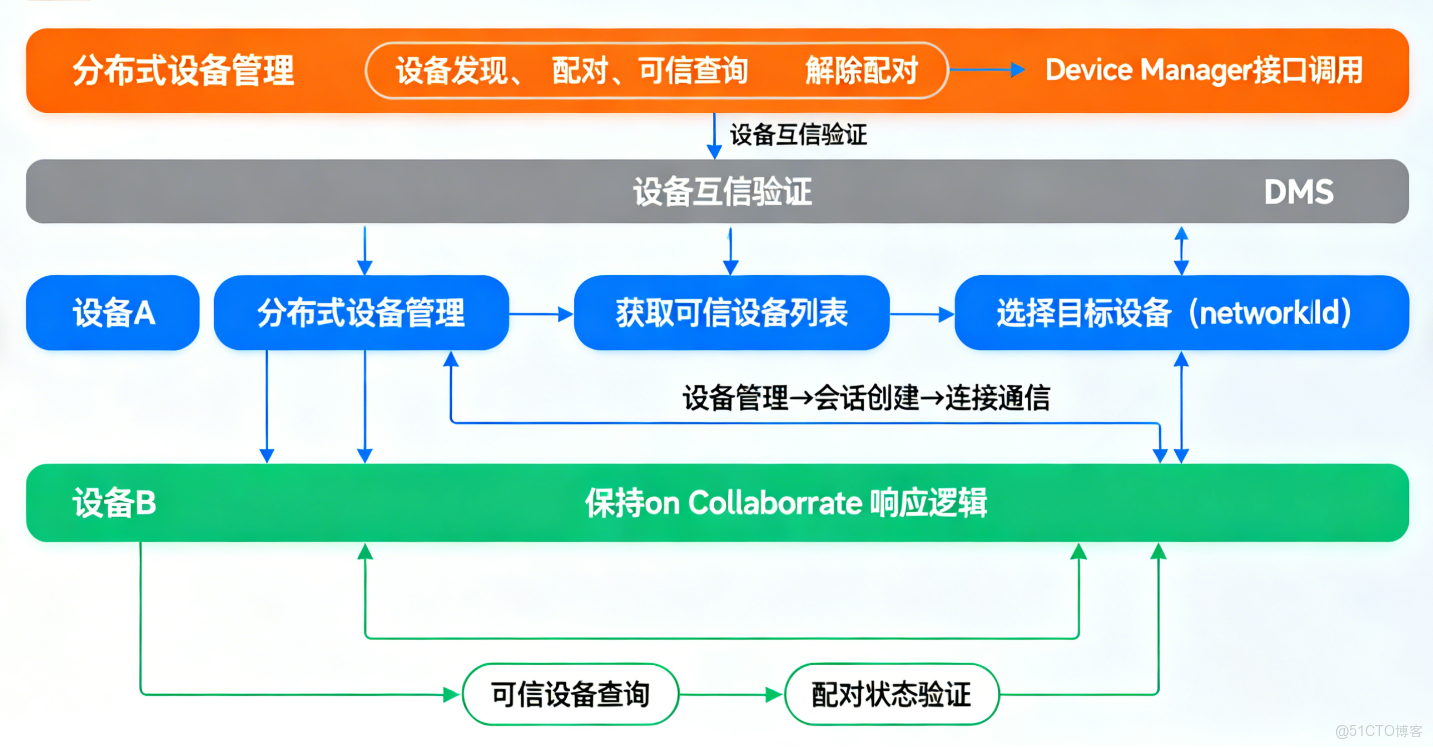

五、源碼步驟拆解：

在這裏插入圖片描述

1、導入核心模塊

首先要導入分佈式服務相關的Kit，不管是發起端還是接收端都需要：

import { abilityConnectionManager, distributedDeviceManager } from '@kit.DistributedServiceKit';
import { common, AbilityConstant, UIAbility, Want } from '@kit.AbilityKit';
import { hilog } from '@kit.PerformanceAnalysisKit';

2、發現目標設備（設備A側）

設備A要先找到設備B的networkId，作為連接的關鍵參數：

let dmClass: distributedDeviceManager.DeviceManager;

// 初始化設備管理實例
function initDmClass(): void {
  try {
    dmClass = distributedDeviceManager.createDeviceManager('com.example.remotephotodemo');
  } catch (err) {
    hilog.error(0x0000, 'testTag', '創建設備管理實例失敗: ' + JSON.stringify(err));
  }
}

// 獲取設備B的networkId
function getRemoteDeviceId(): string | undefined {
  initDmClass();
  if (!dmClass) return undefined;

  hilog.info(0x0000, 'testTag', '開始查找遠程設備');
  const deviceList = dmClass.getAvailableDeviceListSync();

  if (!deviceList || deviceList.length === 0) {
    hilog.info(0x0000, 'testTag', '未找到可用設備');
    return undefined;
  }

  // 這裏取第一個設備，實際開發可做設備選擇列表
  return deviceList[0].networkId;
}

3、創建會話並連接（兩端操作不同）

設備A（發起端）：創建會話+發起連接

@StorageLink('sessionId') sessionId: number = -1;

// 配置設備B的協同信息
const peerInfo: abilityConnectionManager.PeerInfo = {
  deviceId: getRemoteDeviceId()!, // 設備B的networkId
  bundleName: 'com.example.remotephotodemo', // 必須和設備B應用一致
  moduleName: 'entry',
  abilityName: 'EntryAbility',
  serviceName: 'collabTest' // 自定義服務名，兩端要一致
};

// 連接配置
const connectOptions: abilityConnectionManager.ConnectOptions = {
  needSendData: true,
  startOptions: abilityConnectionManager.StartOptionParams.START_IN_FOREGROUND,
  parameters: { "newKey1": "value1" }
};

// 發起連接
async function connectRemoteAbility() {
  const context = this.getUIContext().getHostContext();
  try {
    // 創建會話，獲取sessionId
    this.sessionId = abilityConnectionManager.createAbilityConnectionSession(
      "collabTest",
      context,
      peerInfo,
      connectOptions
    );
    hilog.info(0x0000, 'testTag', `創建會話成功，sessionId: ${this.sessionId}`);

    // 發起連接（會拉起設備B的應用）
    const connectResult = await abilityConnectionManager.connect(this.sessionId);
    if (!connectResult.isConnected) {
      hilog.info(0x0000, 'testTag', '連接失敗');
      return;
    }
    hilog.info(0x0000, 'testTag', '連接成功');
  } catch (error) {
    hilog.error(0x0000, 'testTag', `連接異常: ${JSON.stringify(error)}`);
  }
}

設備B（接收端）：被拉起後接受連接

設備A發起連接後，設備B的應用會被協同拉起，觸發onCollaborate生命週期函數：

export default class EntryAbility extends UIAbility {
  onCreate(want: Want, launchParam: AbilityConstant.LaunchParam): void {
    hilog.info(0x0000, 'testTag', '應用啓動');
  }

  // 協同拉起時觸發
  onCollaborate(wantParam: Record<string, Object>): AbilityConstant.CollaborateResult {
    hilog.info(0x0000, 'testTag', '收到協同請求');
    const collabParam = wantParam["ohos.extra.param.key.supportCollaborateIndex"] as Record<string, Object>;
    this.handleCollaborate(collabParam);
    return 0;
  }

  // 處理協同連接
  private async handleCollaborate(collabParam: Record<string, Object>) {
    const sessionId = this.createSessionFromParam(collabParam);
    if (sessionId === -1) {
      hilog.error(0x0000, 'testTag', '會話創建失敗');
      return;
    }

    // 獲取協同token，必須傳入acceptConnect
    const collabToken = collabParam["ohos.dms.collabToken"] as string;
    try {
      await abilityConnectionManager.acceptConnect(sessionId, collabToken);
      hilog.info(0x0000, 'testTag', '接受連接成功');
      AppStorage.setOrCreate('sessionId', sessionId);
    } catch (error) {
      hilog.error(0x0000, 'testTag', `接受連接失敗: ${JSON.stringify(error)}`);
    }
  }

  // 從協同參數創建會話
  private createSessionFromParam(collabParam: Record<string, Object>): number {
    let sessionId = -1;
    const peerInfo = collabParam["PeerInfo"] as abilityConnectionManager.PeerInfo;
    const connectOptions = collabParam["ConnectOption"] as abilityConnectionManager.ConnectOptions;

    if (!peerInfo || !connectOptions) return sessionId;

    // 配置數據傳輸能力
    connectOptions.needSendData = true;
    connectOptions.needSendStream = true;

    try {
      sessionId = abilityConnectionManager.createAbilityConnectionSession(
        "collabTest",
        this.context,
        peerInfo,
        connectOptions
      );
    } catch (error) {
      hilog.error(0x0000, 'testTag', `創建會話失敗: ${JSON.stringify(error)}`);
    }
    return sessionId;
  }
}

4、註冊事件監聽（兩端都要加）

連接成功後，通過監聽事件獲取連接狀態和消息：

function registerEventListeners(sessionId: number) {
  // 監聽連接成功事件
  abilityConnectionManager.on("connect", sessionId, (callbackInfo) => {
    hilog.info(0x0000, 'testTag', `會話${callbackInfo.sessionId}連接成功`);
  });

  // 監聽斷開連接事件
  abilityConnectionManager.on("disconnect", sessionId, (callbackInfo) => {
    hilog.info(0x0000, 'testTag', `會話${callbackInfo.sessionId}已斷開`);
  });

  // 監聽接收消息事件
  abilityConnectionManager.on("receiveMessage", sessionId, (callbackInfo) => {
    hilog.info(0x0000, 'testTag', `收到消息: ${callbackInfo.message}, 會話ID: ${callbackInfo.sessionId}`);
    // 這裏可以處理業務邏輯，比如更新UI顯示消息
  });
}

5、發送消息（兩端都可發）

連接成功後，用sendMessage發送文本信息：

async function sendTestMessage(sessionId: number) {
  try {
    await abilityConnectionManager.sendMessage(sessionId, "這是來自設備A的測試消息");
    hilog.info(0x0000, 'testTag', '消息發送成功');
  } catch (error) {
    hilog.error(0x0000, 'testTag', `消息發送失敗: ${JSON.stringify(error)}`);
  }
}

6、結束協同（關鍵！避免資源泄露）

業務完成後一定要斷開連接或銷燬會話：

function endCollaboration(sessionId: number) {
  if (sessionId === -1) {
    hilog.info(0x0000, 'testTag', '無效的會話ID');
    return;
  }

  // 短期還需協同：只斷開連接，保留sessionId
  abilityConnectionManager.disconnect(sessionId);
  hilog.info(0x0000, 'testTag', '已斷開連接');

  // 長期不用：銷燬會話（自動斷開連接）
  abilityConnectionManager.destroyAbilityConnectionSession(sessionId);
  hilog.info(0x0000, 'testTag', '已銷燬會話');
}

五、注意事項：

僅支持API 18及以上版本，且設備必須登錄相同華為賬號
只有相同bundleName的UIAbility才能協同（比如都是“com.example.remotephotodemo”）
協同結束後一定要及時關閉，鎖屏或退後台5秒未申請長時任務，協同會被系統強制結束
傳輸隱私數據時，記得加彈框提醒用户（系統不審查傳輸內容）
