Spring 中 Activiti 入門

1. 概述

簡單來説，Activiti 是一款工作流和業務流程管理平台。

我們可以快速上手，通過創建 ProcessEngineConfiguration（通常基於配置文件）來啓動。從中，我們可以獲得 ProcessEngine – 以及通過 ProcessEngine，我們可以執行工作流和 BPM 操作。

API 提供各種服務，可用於訪問和管理流程。這些服務可以向我們提供關於流程歷史、正在運行的流程以及尚未運行的部署流程的信息。

這些服務還可以用於定義流程結構和操作流程狀態，即運行、暫停、取消等。

如果您是 API 的新手，請查看我們的 Activiti API 使用 Java 入門。在本文中，我們將討論如何在 Spring Boot 應用程序中設置 Activiti API。

2. 使用 Spring Boot 進行配置

讓我們看看如何將 Activiti 配置為 Spring Boot Maven 應用程序，並開始使用它。

2.1. 初步設置

如往常一樣，我們需要添加 Maven 依賴：

<dependency>
    <groupId>org.activiti</groupId>
    <artifactId>activiti-spring-boot-starter</artifactId>
</dependency>

最新穩定版本的API可以在這裏找到：這裏。

我們還可以使用 https://start.spring.io 生成 Spring Boot 項目，並選擇 Activiti 作為依賴。

只需添加此依賴項和在 Spring Boot Application 中添加 @EnableAutoConfiguration 註解，它就會完成初始設置：

創建數據源（API 需要一個數據庫來創建 ProcessEngine）
創建並暴露 ProcessEngine Bean
創建並暴露 Activiti 服務 Bean
創建 Spring Job Executor

2.2. 創建和運行流程

為了構建一個流程示例，我們需要創建一個業務流程。定義流程時，我們需要創建一個 BPMN 文件。

然後，只需下載 BPMN 文件。我們需要將該文件放在 src/main/resources/processes 文件夾中。 Spring Boot 默認會在此文件夾中查找流程定義進行部署。

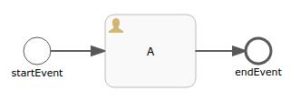

我們將創建一個包含一個用户任務的演示流程：

用户任務的負責人設置為流程的發起人。此流程定義的 BPMN 文件如下所示：

 <process id="my-process" name="say-hello-process" isExecutable="true">
     <startEvent id="startEvent" name="startEvent">
     </startEvent>
     <sequenceFlow id="sequence-flow-1" sourceRef="startEvent" targetRef="A">
     </sequenceFlow>
     <userTask id="A" name="A" activiti:assignee="$INITIATOR">
     </userTask>
     <sequenceFlow id="sequence-flow-2" sourceRef="A" targetRef="endEvent">
     </sequenceFlow>
     <endEvent id="endEvent" name="endEvent">
     </endEvent>
</process>

現在，我們將創建一個 REST 控制器來處理啓動此過程的請求：

@Autowired
private RuntimeService runtimeService;

@GetMapping("/start-process")
public String startProcess() {

    runtimeService.startProcessInstanceByKey("my-process");
    return "Process started. Number of currently running"
      + "process instances = "
      + runtimeService.createProcessInstanceQuery().count();
}

在這裏，runtimeService.startProcessInstanceByKey(“my-process”)啓動了名為 “my-process”的流程的執行。 runtimeService.createProcessInstanceQuery().count()將幫助我們獲取流程實例的數量。

每次訪問路徑 “/start-process”時，都會創建一個新的 ProcessInstance，並且當前正在運行的流程數量會增加。

一個 JUnit 測試用例展示了這種行為：

@Test
public void givenProcess_whenStartProcess_thenIncreaseInProcessInstanceCount()
  throws Exception {

    String responseBody = this.mockMvc
      .perform(MockMvcRequestBuilders.get("/start-process"))
      .andReturn().getResponse().getContentAsString();

    assertEquals("Process started. Number of currently running"
      + " process instances = 1", responseBody);

    responseBody = this.mockMvc
      .perform(MockMvcRequestBuilders.get("/start-process"))
      .andReturn().getResponse().getContentAsString();

    assertEquals("Process started. Number of currently running"
      + " process instances = 2", responseBody);

    responseBody = this.mockMvc
      .perform(MockMvcRequestBuilders.get("/start-process"))
      .andReturn().getResponse().getContentAsString();

    assertEquals("Process started. Number of currently running"
      + " process instances = 3", responseBody);
}

3. 玩轉流程

現在我們已經在一個使用 Spring Boot 的 Activiti 中運行一個流程，接下來讓我們擴展上面的示例，演示如何訪問和操作流程。

3.1. 獲取指定 ProcessInstance 的任務列表

我們有兩個用户任務：A 和 B。當啓動流程時，它會等待第一個任務 A 完成，然後執行任務 B。讓我們創建一個處理方法，用於查看與給定 ProcessInstance 相關的任務。

任務對象（如 Task）不能直接作為響應發送，因此我們需要創建一個自定義對象並將 Task 轉換為我們的自定義對象。我們將調用此類為 TaskRepresentation。

class TaskRepresentation {
    private String id;
    private String name;
    private String processInstanceId;

    // standard constructors
}

<p>處理方法將如下所示:</p>

@GetMapping("/get-tasks/{processInstanceId}")
public List<TaskRepresentation> getTasks(
  @PathVariable String processInstanceId) {

    List<Task> usertasks = taskService.createTaskQuery()
      .processInstanceId(processInstanceId)
      .list();

    return usertasks.stream()
      .map(task -> new TaskRepresentation(
        task.getId(), task.getName(), task.getProcessInstanceId()))
      .collect(Collectors.toList());
}

在這裏，taskService.createTaskQuery().processInstanceId(processInstanceId).list() 使用了 TaskService 並獲取了與指定 processInstanceId 相關的任務列表。當我們啓動我們創建的流程時，通過向我們剛剛定義的該方法發送請求，我們可以獲得任務 A。

@Test
public void givenProcess_whenProcessInstance_thenReceivedRunningTask()
  throws Exception {

    this.mockMvc.perform(MockMvcRequestBuilders.get("/start-process"))
      .andReturn()
      .getResponse();
    ProcessInstance pi = runtimeService.createProcessInstanceQuery()
      .orderByProcessInstanceId()
      .desc()
      .list()
      .get(0);
    String responseBody = this.mockMvc
      .perform(MockMvcRequestBuilders.get("/get-tasks/" + pi.getId()))
      .andReturn()
      .getResponse()
      .getContentAsString();

    ObjectMapper mapper = new ObjectMapper();
    List<TaskRepresentation> tasks = Arrays.asList(mapper
      .readValue(responseBody, TaskRepresentation[].class));

    assertEquals(1, tasks.size());
    assertEquals("A", tasks.get(0).getName());
}

3.2. 完成任務 Task

現在，我們將查看在完成任務 Task A 時會發生什麼。我們創建一個處理方法，用於處理為給定的 processInstance 完成任務 Task A 的請求：

@GetMapping("/complete-task-A/{processInstanceId}")
public void completeTaskA(@PathVariable String processInstanceId) {
    Task task = taskService.createTaskQuery()
      .processInstanceId(processInstanceId)
      .singleResult();
    taskService.complete(task.getId());
}

taskService.createTaskQuery().processInstanceId(processInstanceId).singleResult() 創建了一個對任務服務的查詢，並返回指定 ProcessInstance 對應的任務。這是 UserTask A。下一行 taskService.complete(task.getId) 完成了這個任務。
因此，流程現在已經結束，RuntimeService 不再包含任何 ProcessInstances。我們可以通過 JUnit 測試用例來查看：

@Test
public void givenProcess_whenCompleteTaskA_thenNoProcessInstance()
  throws Exception {

    this.mockMvc.perform(MockMvcRequestBuilders.get("/start-process"))
      .andReturn()
      .getResponse();
    ProcessInstance pi = runtimeService.createProcessInstanceQuery()
      .orderByProcessInstanceId()
      .desc()
      .list()
      .get(0);
    this.mockMvc.perform(MockMvcRequestBuilders.get("/complete-task-A/" + pi.getId()))
      .andReturn()
      .getResponse()
      .getContentAsString();
    List<ProcessInstance> list = runtimeService.createProcessInstanceQuery().list();
    assertEquals(0, list.size());
}

以下是如何使用 Activiti 服務與流程協作的方式。

4. 結論

本文介紹了使用 Activiti API 與 Spring Boot 的概述。有關 API 的更多信息，請參閲用户手冊。我們還看到了如何使用 Activiti 服務創建流程並執行各種操作。

Spring Boot 使其易於使用，因為我們無需擔心創建數據庫、部署流程或創建 ProcessEngine。
